2-такт на 6П3С/EL34 (триодный и ультралинейный режимы вых.каскада) ссылки на статьи о нём: https://audioportal.su/threads/dvuxtaktnyj-unch-6p3s-el34.2686/ https://www.radiolamp.ru/shem/unch/58/

Кстати а как же забыли этот легендарный усилитель... У меня с него началось знакомство с ламповым звуком... Именно на всем хламе из тв собирал... Но зацепило...

"Лофтин из ТВ-деталей". https://audioportal.su/threads/loftin-iz-tv-detalej.2605/

Привет! Фазоинвертор с катодной связью, автор Ризкин, см аттач., 1й лист, обратите особое внимание - последний абзац после формулы (11.27) Удачи!

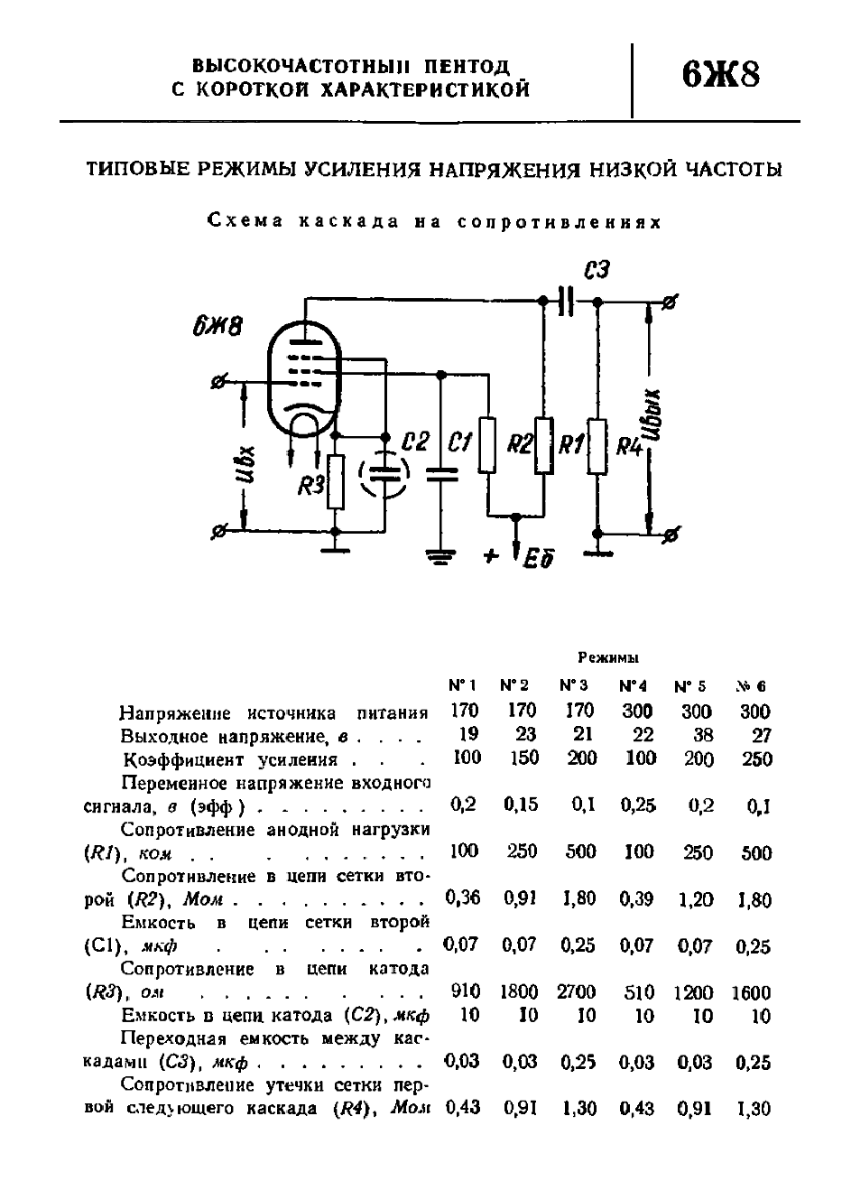

Посчитал 1й каскад 12SJ7-6SJ7-6Ж8, аттач. Коэффициент динамич. усиления К=33

Перебирая свои "авуары", нашёл схему, присланную мне Володей Прониным году в 2009м. Он её взял где-то в сети, "в центре"...то ли в Мск то ли СПб и сделал на макете. Как он писал, изменил режим работы выходного каскада, увеличив напряжение питания и ток покоя вых лампы. Соответственно увеличив Рвых почти до 3х Вт и снизив кэффициент 3й гармоники примерно до 0,05%. В первом каскаде можно применить 6Ж8 с накалом 6,3В.

Ламповый усилитель на 6Ф3П Манакова Отличительной особенностью данного лампового усилителя является простота конструкции, отсутствие дефицитных деталей, вместе с тем отличающегося неплохим звучанием. Из-за простоты настройки и хорошей повторяемости данный усилитель можно рекомендовать начинающим радиолюбителям. Автором данной схемы является Анатолий Манаков. Выходная мощность усилителя составляет 2,5 Вт при коэффициенте нелинейных искажений 0,5-1%. Частотный диапазон усилителя – от 30 Гц до 20-23 кГц. Усилитель выполнен по двухкаскадной схема. В каждом канале усилителя используется по одной лампе 6Ф3П. Лампа 6Ф3П – комбинированная, и содержит в одном баллоне две лампы, триод и лучевой тетрод. Триод лампы 6Ф3П используется для предварительного усиления сигнала, а тетрод работает в выходном каскаде усиления. Входной сигнал через регулятор громкости поступает на сетку триода 6Ф3П, усиливается, и с анода через разделительный конденсатор поступает на управляющую сетку выходного каскада. Выходной каскад выполнен по триодной схеме, в которой экранная сетка тетрода 6Ф3П через резистор сопротивлением в 220 Ом подключена к аноду. В отличие от тетродного режима, в триодном режиме уменьшается в несколько раз её внутреннее сопротивление, и становиться более линейная характеристика лампы. Недостатком можно считать более низкую выходную мощность. Выходной каскад на тетроде 6Ф3П нагружен на выходной трансформатор ТВЗ-1-9 от лампового телевизора. Так же в усилителе можно применить и другие выходные трансформаторы серии ТВЗ от ламповых телевизоров. Отличные результаты можно получить используя трансформаторы фирмы Edcor. Предлагается для повторения две схемы усилителя на 6Ф3П, первая (рис.1) - с фиксированным, вторая (рис.2) – с автоматическим смещением выходного каскада, которые немного отличаются конструктивно. На рис.3 представлена схема блока питания усилителя. Рис.1. Схема лампового усилителя на 6Ф3П с фиксированным смещением Рис.2. Схема лампового усилителя на 6Ф3П с автоматическим смещением Вариант применения 6ф5п Рис.3. Схема блока питания лампового усилителя на 6Ф3П Детали. В усилителе применены постоянные резисторы МЛТ-0,5, разделительный конденсатор С2 типа К71-7, можно применить конденсаторы К78, К73. Блок питания выполнен на силовом трансформаторе от магнитофона “Комета-201”. Можно применить унифицированные трансформаторы ТАН-28, ТАН-29, в крайнем случае при построении усилителя с автосмещением можно применить силовой трансформатор ТС-180 от чёрно-белого ТВ, хотя он велик для этой конструкции. Дроссели Др5-0,08 от цветных ламповых телевизоров УЛПЦТ, или применить стандартны унифицированные дроссели Д22, Д31. Электролитические конденсаторы в анодном питании К50-32 100мкФх350В, можно применить конденсаторы других типов на такое же напряжение, или выше-400В. Вместо дросселей можно применить резисторы МЛТ-2 номиналом 250-300 Ом, но ёмкость электролитических конденсаторов в этом случае желательно увеличить вдвое. Электролитические конденсаторы в выпрямителе смещения на напряжение 50-100В. При работе усилителя на нагрузку 8 Ом можно применить выходные трансформаторы ТВЗ-1-1, ТВЗ-1-2, ТВ-2АШ, ТВ-1-Л-1 от чёрно-белых телевизоров. При работе на нагрузку 4 Ом можно применить выходные трансформаторы ТВ-2Ш2, ТВЗ-1-9 от чёрно-белых и цветных ламповых телевизоров. При работе на нагрузку 16 Ом можно применить трансформаторы кадровой развертки ТВК, но при этом АЧХ усилителя может сузиться до 15-17 кГц. Настройка усилителя. При исправной лампе и правильном монтаже первый каскад в настройке не нуждается. Настройка второго каскада сводиться к регулировке тока покоя тетрода лампы 6Ф3П в пределах 40-45 мА по контрольной точке в катоде. При этом падение напряжения на катодном резисторе номиналом в 1 Ом должно быть в пределах 0,04-0,045 В постоянного напряжения. Для варианта усилителя с автоматическим смещением необходима подборка катодных резисторов так, чтобы ток через лампу выходного каскада был равным 40-45 мА, при этом падение напряжения на этих резисторах будет в пределах 20-24 В. Copyright: схема и текст перенесены из: https://www.radiolamps.ru/articles/se/tubeamp_41.html

Усилитель SINGLE END 6Э5П-6П45С Усилитель разработан А.И. Манаковым ВНИМАНИЕ! ПРИ СБОРКЕ И ОТЛАДКЕ УСИЛИТЕЛЯ ВАМ ПРИДЕТСЯ РАБОТАТЬ С ВЫСОКИМИ НАПРЯЖЕНИЯМИ! НЕ ЗАБЫВАЙТЕ, ЧТО КОНДЕНСАТОРЫ МОГУТ СОХРАНЯТЬ ЗАРЯД БОЛЕЕ СУТОК! Итак, приступаем. Возникла необходимость создать достойный SE Усилитель с приемлемой себестоимостью. Необходимо было выполнить следующие условия: использовать в качестве силовых трансформаторы ТС-180, как наиболее доступные, использовать распространенные и недорогие лампы, а так же исключить использование дорогих и зарубежных деталей. Хотя при повторении конструкции Вы можете проигнорировать последний пункт. Первоначально, схема усилителя выглядела так: Схема усилителя Попутно выяснилось, что лампа 6Э5П не так уж легкодоступна, как предполагалось. Но привязка была уже сделана, и если Вы хотите повторить данную конструкцию, то Вам лучше ее найти. Можно установить 6Э6П. "Хотя, я думаю, стоит применить в качестве драйвера при отсутствии 6Э5П и 6Э6П, 6Ж11П или 6Ж23П, 6Ж43П с запараллеленными анодами, или, в крайнем случае - 6П15П." (примечание А. Манакова) Описание конструкции.Б лок питания Каждый канал усилителя питается от своего БП. Рассмотрим один из них. БП выполнен на трансформаторе ТР1 ТС-180. В качестве ТР2 применён ТВК-110. Чтобы не мудрить с дополнительным трансформатором на напряжение смещения, ТС-180 был разобран, и на одну из катушек проводом диаметром 0,3 мм было намотано примерно 150-170 витков. Концы заводской обмотки 11'-12' были откушены от ламелей, а на их место припаяны концы новой обмотки. После этого обе катушки были "проварены" в разогретой до 70- 80 С° смеси парафин-воск. Состав: 50% воска на 50% парафина. Парафин продается в аптеках, воск можно купить на рынке у людей, торгующих медом. После "проварки" излишки застывшей смеси снаружи были удалены и особенно тщательно очищены внутренности катушек. Торцы подков трансформатора были зачищены и смазаны эпоксидной смолой. Боковые поверхности подков и внутренние поверхности катушек были смазаны клеем БФ. Можно и той же эпоксидной смолой, если надеетесь, что разбирать трансформатор в будущем Вам не придется. Картон вставок так же обработан клеем. Не дожидаясь застывания клея, собираем трансформатор, затягиваем винты и включаем на несколько минут, время от времени поворачивая его с боку на бок. Этим добиваемся проникновения клея в промежутки между вибрирующими частями трансформатора. После этой процедуры ТС-180 оставляется до полного высыхания клея на сутки. После подобной обработки трансформатор не гудит и не создает вибраций. В качестве соединительных проводов использовался провод в жаростойкой изоляции. Без наворотов. Для накалов ламп провода попарно скручены. Более никаких изменений в конструкции БП не производилось. Конденсаторы использовались СГО - 3. II. Фильтр БП, конденсаторы. В фильтре БП резистор 3-4 Ом изготовлен из манганинового провода диаметром 0,15 мм. Никакой хитрости тут нет, просто готовый резистор не нашел. Электролитические конденсаторы расположены следующим образом. От резистора 3 Ом, первый электролит 330 мkФ, второй 220 мkФ. После дросселя два конденсатора по 220 мkФ. Все конденсаторы на 350 Вольт. Параллельно каждому конденсатору подключен бумажный конденсатор 10 мкФ х 300 Вольт. Дроссель изготовлен из трансформатора ТВК-70. Обмотка содержит 1200 витков провода диаметром 0,2 мм. Сопротивление обмотки 31 Ом. Конденсатор 2,0 мкФ в аноде 6П45С заменен на бумажный 10 мкФ х 300 Вольт. В аноде 6Э5П установлен электролитический конденсатор 220 мкФ х 350 Вольт и параллельно ему бумажный 10 мкФ х 300 Вольт. В цепи катода 6Э5П электролит 4700 мкФ х 16 Вольт, второй конденсатор бумажный 4 мкФ. В сетке 6Э5П электролит 47 мкФ х 160 Вольт ITT. Конденсаторы в цепи смещения сетки 6П45С установлены согласно схеме. Разделительный конденсатор долго подбирался из конденсаторов К71, были попробованы и К73-11А, но в итоге по совету А.И. Манакова решено было остановиться на бумажном конденсаторе 0,47 мкФ. С конденсатора был аккуратно бокорезами скушен корпус. Удалены боковые "пробки". Конденсатор был обмотан нитками в один слой и "проварен" в парафино - восковой смеси при температуре 70-80 С°. Нитки после проварки удалять не стал. После того, как статья была написана, было произведено еще одно изменение. Дроссели были домотаны дополнительной компенсационной обмоткой 80 витков. Его включение стало таким (см. рис.) III. Режимы работы ламп, резисторы, прочее… В качестве регулятора громкости был применен сдвоенный резистор СП-III на 33 кОм, что, как отмечают многие, не очень хорошо. Добудете более хороший или поставите раздельные резисторы на каждый канал - будет лучше. Мне же понравилась большая площадь контактов, высокая надежность прижима и отличная экранировка СП-III. Ось была смазана капелькой часового масла. Сам резистор не разбирал, т.к. в работе он до этого не был, а запрессован чудесно. Провод в цепи прохождения сигнала использовался посеребренный. Как потом выяснилось, лучше его не ставить. Все остальные резисторы были марки ЧПРП (что под руку попадет), в основном МЛТ, МЛТ-2. Резистор в катод 6П45С на 1 Ом был установлен ширпотребовский, Тайваньский 3-х Ваттный, хотя до этого стоял 2-х Ваттный отечественный МЛТ, и разницы в звуке я не заметил. После включения и установки сеточного напряжения 6П45С таким, чтобы напряжение в контрольной точке катода 6П45С стало 0,165 Вольта, остальные напряжения выставились следующим образом: 1. 6П45С: анод +259 В, сетка1 -49-50 В, сетка 2+257, катод + 0,167 В; 2. 6Э5П: анод + 101 В, сетка +111 В, катод +1,47 +1,49 В; В цепи анода 6Э5П сопротивление 8 кОм; В цепи сетки 6Э5П - 22 кОм. В катоде 60 Ом. "Игорь, заменить резистор в цепи экранной сетки на 36-39 кОм и заново измерить режимы." (примечание А. Манакова) После замены резистора в экранной сетке и контрольного прослушивания, показалось, что звучание приобрело некоторые вяжущие свойства. Что-то вроде рябины-черноплодки во рту. Поэтому от подобной замены отказался, хотя кому-то может и понравиться. Плюс подобной замены - перевод 6Э5П в более легкий режим работы и, как следствие, большая долговечность лампы. Режимы не замерял, если честно - забыл, пока прослушивал. Разница была столь мала, что до сих пор не уверен, слышал я ее или просто чувствовал. IV. Выходные трансформаторы. Выходные трансформаторы изготовлены на железе от силовых трансформаторов кассовых аппаратов 200 Ватт железо ШЛ 32х50. Расчеты по трансформаторам произвел А. И Манаков. Я лишь намотал. Все слои первичной и вторичной обмоток были изолированы друг от друга сантехнической лентой "ФУМ" в два слоя. Каждый последний слой каждой секции первичной обмотки пропитывался клеем БФ и высушивался для того, чтобы намоткой вторички не сместить витки первички. При сборке были установлены прокладки между подковами толщиной 0,2-0,22 миллиметра. Прокладку можно изготовить из листов бумаги для принтера. Использовать сложенный вдвое лист бумаги А4 KYM 80 гр/м2 и пропитанный олифой. Толщина листа стандартна - 0,1 миллиметра. Толщина двух листов получается 0,2 миллиметра. Лучше найти радиотехнический картон нужной толщины. После сборки трансформаторы были "проварены" в смеси парафин - воск, как и силовые. Излишки воска тщательно удалены. Проварка в воске исключила призвуки трансформатора, уменьшила магнито- стрикцию, улучшила КПД и звучание. V. Окончание настройки. После сборки пришлось подобрать положение провода питания накалов, а так же провода, соединяющего входные гнезда с регулятором громкости. Удалось добиться полного отсутствия фона в громкоговорителях при замкнутом входе и вывернутой на максимум ручке громкости. Для контроля были прослушаны следующие вещи: 1. Eileen Farrell "Stormy Weather" - тест диск - XLO Reference recordings 2. G. Bizet "Carmen" - 1994, Point classics 3. M. Ravel "Bolero" - 1994, Deutshe Grammophon GmbH 4. Kate Bush "The kick inside" - 1978, EMI 5. The Alan Parsons Projeckt "Tales ..." - 1976, Polygram Records 6. Ozzy Osbourne "Blizzard Ozz" - 1980 Jet Ltd. Великолепно звучала классика, джаз, блюзы, баллады. Кстати, и мистика Парсонса звучит очень торжественно. А вот Оззи несколько смазал общее впечатление. Все сказочно, фантастично, но не чувствуется та агрессия, которая ему присуща. Точнее, она есть, но создает образ не мужика, а капризного ребенка. После прослушивания решено было подобрать сопротивление в аноде 6Э5П. В результате, по совету А.Манакова, меня устроило IПЭВ-10 на 6,2 кОм. При 8 кОм звуку, на мой вкус, несколько не хватало агрессии. Посеребренный провод в цепи сетки лампы 6Э5П и в дальнейшей цепи, который первоначально использовался, я заменил проводом от центральной жилы магистрального антенного кабеля диаметром 1,5 миллиметра. VI. Схема последнего варианта. VII. Последний штрих. В случае крайней нужды (озвучивание массовки на колонках низкой чувствительности), возможен перевод 6П45С в пентодный режим. Для этого К6 через резистор 1 кОм соедините с питанием по аноду и зашунтируйте на корпус электролитическим конденсатором не менее 100мФ. Резистор 220-330 Ом при этом исключается. Мощность на канал составит более 25 Ватт. Но лучше тогда ультралинейный, экранную сетку через резистор 500-560 Ом на один из отводов трансформатора. Отвод подобрать по мощности или звучанию, на нижнем отводе Р=15W, верхнем Р=18-20W, но качество звучания теряется, на верхнем - в большей мере. Основные параметры при работе на нагрузку 4 Ом. Диапазон воспроизводимых частот при КНИ до 2 - 2.5% 15 - 30000 Гц Номинальная мощность при КНИ до 2 - 2.5% 12 - 12,5 Ватт И.М. Бутин исправления и дополнения А.И. Манаков

Это достоинство? Чем проще устройство и многофункциональнее его каскады, тем сложнее его налаживать и управлять его параметрами и тем больше оно зависит от параметров применённых компонентов. Ага. Нет резистора, зато есть источник тока... Так себе простота, знаете ли. А третья им подходит?

В общем, усилитель построен грамотно, для себя я бы чуть апгрейдил. 1. В выходном каскаде поставил конденденсатор ультрапат. 2. При Еа выходного каскада - 300В, уменьшил развязывающий резистор, сделав Еа драйвера 290-280В. 3. Увеличил Ra первой лампы до 30к, добавив этим динамич коэф. усиления. Аттач.

У всех по разному.😉

Да, отличная, проверенная схема, повторял не раз! Звук отличный за небольшие деньги, отечественные лампы пока доступны и недороги. Выходные трансформаторы можно намотать также на недорогих ОСМ 0,1. Я применял как самодельные, так и ЗС (золотая середина) . Настройка несложная, осилит даже начинающий радиолюбитель.

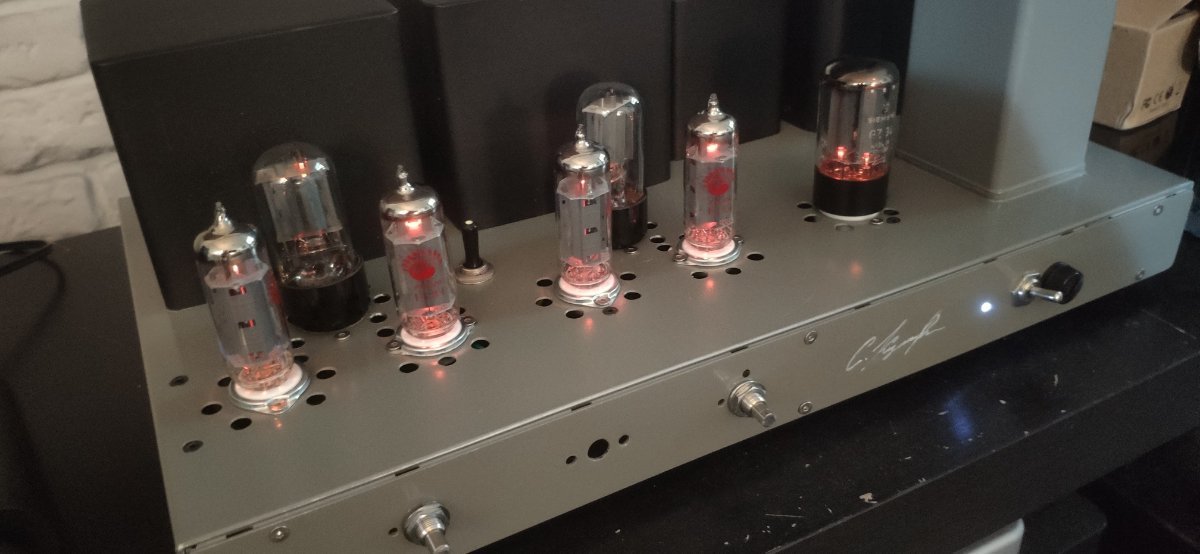

Двухтактный УМЗЧ на 6П3С/EL-34. Данную схему, разработки уважаемого Анатолия Иосифовича, собрал 2 экземпляра. Первый с тороидальными выходными трансформаторами, второй на выходных трансформаторах от Симфонии. Разница в звуке была не большая, но в пользу ТОРов. НЧ были по мясистее на варианте с ТОРами, из за применения 10^ cечением магнитопровода, и более толстых проводов на обмотках. И анодное напряжение на выходных лампах, было +380в. По питанию стоят ТА-273 и ТН46. Оба экземпляра, очень хорошо показали себя. При правильной сборке и настройке, усилитель очень достойно звучит, при отсутствии сигнала в колонках абсолютная тишина, что радует. Слушал музыку с разных носителей, одинаково хороший результат, за что спасибо автору разработки. Схема, легко повторяемая, элементная база самая доступная, в том числе по стоимости комплектующих. Очередной экземпляр, планирую собрать с Г-807 на выходе. Фото моего первого экземпляра.

Легендарный 6ф3п... Тоже собирал в разных вариантах... Только на 6ф5п... https://youtu.be/xq0BLWC1pmg?si=gRGTy-SyKvSo0zhm И сейчас дома два моноблока работают... Шикарные... rh205_ус-ль 6Ф3П.pdf

Собирал такой лично... Очень хороший умзч... Мощь и шикарный звук... https://youtu.be/RaPfh_LZNtQ?si=J52IXI4j2ttZtC3t

40-ваттный УМЗЧ на двойных тетродах ГУ-29, ГИ-30

Двухтактный УМЗЧ на лампах 6П13С автор-разработчик - Манаков А.И. Вы хотите курить, как я вижу? - неожиданно обратился к Бездомному неизвестный. - Вы какие предпочитаете? - А у Вас разные, что ли, есть? - мрачно спросил поэт, у которого папиросы кончились. (М. Булгаков, "Мастер и Маргарита") Да, у нас есть разные усилители, а предпочитаем мы хорошо звучащие. В общем-то, из схемы должно быть все понятно, но раз полагается сопроводительная статья - пожалуйста. Характеристики УМЗЧ: Выходной каскад : двухтактный, класс А, с фиксированным смещением, на лампах 6П13С в триодном включении. Выходная мощность - 10.5 Вт Полоса воспроизводимых частот - 25Гц…30кГц Чувствительность - 0.707В (1В амплитудного) КНИ - 1.5% (до клиппинга), 0.8…0.9% (на половине мощности) Уровень фона на выходе - 1.5 мВ Схема УНЧ Блок питания Входной каскад Входной каскад - фазоинвертор выполнен на двойном триоде 6Н9С (6SL7GT, 6113, 6188, ECC35), по схеме несамобалансирующегося каскада, для дополнительной балансировки применен общий резистор смещения в катодах. Входной разъём должен быть как можно ближе к регулятору громкости, а тот, в свою очередь, - к входной лампе. Входное переменное сопротивление (регулятор громкости) может быть от 4,7 до 22 кОм гр. B, желательно найти как можно качественней (при финансовой возможности - поставьте ALPS, Noble). Сопротивление утечки сетки можно ставить от 300 до 500 кОм. Подстроечным сопротивлением катода выставляется автосмещение 1,5…1,6 В сразу обоих плеч фазоинвертора (далее по тексту - ф-и). Напряжение на анодах входного каскада должно составлять примерно +180 В. Подстроечным резистором на сетке второго триода (ведомого плеча ф-и) входного каскада регулируется баланс сигнала между ведущим и ведомым каскадами ф-и. Настройка происходит следующим образом: ручка громкости выводится на максимум, на вход усилителя (т.е., получается прямо на сетку первого триода) подается синусоидальный сигнал частотой около 3 кГц (резонансная частота нашего уха), -10дБ (амплитуда 1В, действующее значение 0,707 В) с генератора НЧ. Подстроечным резистором выставляется такое же напряжение на сетке второго (правого по схеме) триода лампы 6Н9С. Амплитуда переменного напряжения на обоих анодах при этом должна быть 20…22 В (или 15В среднеквадратичное). Анодная нагрузка 51кОм выбрана для лучшей динамики входного каскада, слегка теряя при этом в усилении и искажениях, чем в данном случае можно пренебречь. Разделительный конденсатор для ведомого каскада ф-и (по схеме 0,1 мкФ) должен быть как можно "качественнее по звуку", мною был выбран К40У-9, за неимением более хороших, или подходящих по габаритам (ФТ-2). Можно попробовать К71-7, К71-4. То же касается и разделительных конденсаторов между входным и оконечным каскадами усилителя (емкость - 0,47…1,0 мкФ). Точка заземления выбирается опытным путем, исходя из минимального уровня фона. Обычно это корпус возле сетки ведущей половинки лампы входного каскада. Выходной каскад Выходной каскад сделан по двухтактной схеме, в классе А, с фиксированным смещением, на телевизионной строчной (и, как оказалось, довольно хорошо звучащей!) лампе 6П13С (лучевой тетрод) в триодном (!) включении. Возможные варианты: 6П31С с перепайкой панели под её цоколь и подстройкой тока анода, 6П36C - то же самое, EL-34 (c небольшим изменением режима, но по звуку она хуже). Близкие зарубежные аналоги 6П13С (6П31С): EL81, PL81, 6AV5G, 12AV5G, 17AV5G, 25AV5G, 6DQ6, 12DQ6, 17DQ6, 25DQ6. Резисторы 1 Ом в катодах - технологические и нужны только для измерения тока, протекающего через лампу, на звучание они не влияют. Ток для класса А должен составлять около 70…75 мА, что достигается регулировкой подстроечным резистором в схеме смещения (47кОм) напряжения на сетке (в пределах -22…-24 В) до падения напряжения на катодном резисторе в 70…75 мВ. Выходной трансформатор мотается послойно, вторичная обмотка состоит из трех запараллеленных обмоток. О трансформаторах многое можно найти на веб-сайте Евгения Васильченко (он по ним большой спец). У меня стоят трансформаторы, изготовленные под двухтактный выход на EL-34 (KT88, 6CA7, 6П27С). Блок питания БП выполнен на основе силового трансформатора ТС-180(-2) от цветных ламповых телевизоров. Для уменьшения фона, на накальных обмотках, ближе к самим лампам, сделана "искусственная средняя точка", которая заземлена. Анодные обмотки соединены последовательно, и после выпрямления должно получиться 280…290 В. Желательно сделать выпрямитель на каждый канал отдельно. Электролиты, если есть возможность, проверьте на ток утечки (тангенс угла потерь) и выберите с минимальным. Конечно, если есть возможность, можно собрать БП и на кенотронах. Заодно будет не нужен тумблер "анод", включать который нужно после 2-3-хминутного прогрева ламп. Дроссель по анодному напряжению можно включить, но это не является острой необходимостью, т.к. биения 100 Гц "самоуничтожаются" в выходном каскаде, попадая на выходной трансформатор в противофазе. Источник смещения сделан на отдельном небольшом трансформаторе размером с два спичечных коробка. Больших электролитов и, тем более, дросселей здесь ставить не нужно, т.к. ток потребления очень мал, и это будет только лишней тратой времени, деталей и места в вашем УМЗЧ. У меня даже выпрямитель сделан по однополупериодной схеме. Диод(ы) в выпрямителе смещения-Д223, их максимальная рабочая частота 20мГц, для уменьшения импульсной помехи в момент переключения диода(ов). Дополнительные рекомендации и советы Соединительные провода - медь обмоточная не менее 1 мм, на вход можно техническое серебро (золото, алмазы, бриллианты, изумруды - ими можно инкрустировать усилитель, сделав вокруг него подсветку ). Монтаж, конечно же, лучше сделать геометрически симметрично по каналам, землю - в одну точку (или две, как на схеме). Входной каскад подальше от выходных трансформаторов. Силовой и выходной трансформаторы разместить так, чтобы силовые поля были перпендикулярны. Да что говорить, об этом и так много написано! Для уменьшения фона 100 Гц рекомендуется увеличить сопротивление фильтра развязки между источником +280 В и анодной нагрузкой входного каскада - до 3 кОм (по схеме стоит 1 кОм). Еще можно сделать подпитку положительным постоянным напряжением нити накала (вместо заземления искусственной средней точки), см. статью "Уменьшение фона переменного тока". У меня сделана искусственная средняя точка, фон 100Гц составляет около 1.5 мВ. Резисторы в ф-и, аноде и смещении входного каскада можно попробовать поставить более "звучные" - ВС (угольные), БЛП (бороуглерод), ПТМН (проволочные), кому какие "по ушам" и возможностям. Неполярные конденсаторы, шунтирующие электролиты, желательно ставить ближе к нагрузке (по типу - можно пленочные: К73-17, К73-11). Анодные зажимы для 6П13С можно изготовить из обыкновенных канцелярских блестящих скрепок, распрямив их и накрутив спиралью на стержень подходящего диаметра. Схему смещения можно изготовить на отдельной небольшой плате. Весь остальной монтаж - навесной. Незадействованные выводы панелек 6П13С можно использовать для монтажа. И еще одно "ноу-хау": многие детали конструкции (как то: трансформатор и плата смещения, разделительные конденсаторы) можно, дабы не ломать голову, просто приклеить к шасси снизу на клее "Момент", что я и сделал. Дополнительные рекомендации и советы Соединительные провода - медь обмоточная не менее 1 мм, на вход можно техническое серебро (золото, алмазы, бриллианты, изумруды - ими можно инкрустировать усилитель, сделав вокруг него подсветку ). Монтаж, конечно же, лучше сделать геометрически симметрично по каналам, землю - в одну точку (или две, как на схеме). Входной каскад подальше от выходных трансформаторов. Силовой и выходной трансформаторы разместить так, чтобы силовые поля были перпендикулярны. Да что говорить, об этом и так много написано! Для уменьшения фона 100 Гц рекомендуется увеличить сопротивление фильтра развязки между источником +280 В и анодной нагрузкой входного каскада - до 3 кОм (по схеме стоит 1 кОм). Еще можно сделать подпитку положительным постоянным напряжением нити накала (вместо заземления искусственной средней точки), см. статью "Уменьшение фона переменного тока". У меня сделана искусственная средняя точка, фон 100Гц составляет около 1.5 мВ. Резисторы в ф-и, аноде и смещении входного каскада можно попробовать поставить более "звучные" - ВС (угольные), БЛП (бороуглерод), ПТМН (проволочные), кому какие "по ушам" и возможностям. Неполярные конденсаторы, шунтирующие электролиты, желательно ставить ближе к нагрузке (по типу - можно пленочные: К73-17, К73-11). Анодные зажимы для 6П13С можно изготовить из обыкновенных канцелярских блестящих скрепок, распрямив их и накрутив спиралью на стержень подходящего диаметра. Схему смещения можно изготовить на отдельной небольшой плате. Весь остальной монтаж - навесной. Незадействованные выводы панелек 6П13С можно использовать для монтажа. И еще одно "ноу-хау": многие детали конструкции (как то: трансформатор и плата смещения, разделительные конденсаторы) можно, дабы не ломать голову, просто приклеить к шасси снизу на клее "Момент", что я и сделал. Что же в результате мы услышали В результате мы услышали очень хороший звук! Сцена - очень глубокая (сравниваю у себя с "трехламповым усилителем Губина"). Прослушивали на тракте Анатолия Манакова (источник - C.E.C. TL-51 + PS Audio Ultralink2, АС - доработанные TDL Studio 1M с фильтрами 1-го порядка): звук на уровне! Очень хорошая динамика, "басы" накатывают волной, а не бьют по грудине, что также говорит о высоком классе усилителя. Ну что еще сказать.…Собирайте, экспериментируйте, слушайте, пишите! Благодарности! Анатолию Манакову за разработку схемы, предоставление многих деталей конструкции, пропитку силового и выходных трансформаторов, руководство при сборке и исправление моих ошибок, корректировку данной статьи, литературу, ценные советы, предоставление своего звукового тракта, прослушивание и вообще за то, что он есть . Валерию Дмитриеву за замеченные опечатки в схеме. Александру Черенкову за помощь в изготовлении выходных трансформаторов в промышленно-заводских просторах г. Новосибирска. Виктору Косенко за помощь и рекомендации по оформлению внешнего вида усилителя и предоставленные слесарные инструменты, а также за сделанные им снимки цифровой фотокамерой Olympus C990. Олегу Лыткину за предоставленное когда-то очень давно дюралевое шасси для сборки усилителя. Усилитель не такой уж и сложный, а сколько людей, оказывается, приняло участие! Ведухин Евгений Copyright: схема и текст перенесены из: http://audioworld.ru/DIY/Tubes/ampl_03.html

2 kesrmk. Меньше пафоса. Под самым расписанным хвостом павлина находится обыкновенная куриная жопа. В-)

Выходники похоже по какой то Кулибинской системе намотаны,но что я могу сказать про этот усь:ежели не надо озвучить митинг ЕР(для этого другая техника есть),для дома лучше не надь,даже 6LR8 c гораздо лучшим триодом в комнате 20-25м кв выигрывает у 6Ф3П весьма незначительно,если не сказать малозаметно.А вот вых тр-ры это всё,в чём я недавно,к изумлению своему,убедился.Можно конечно и самому тщательно мотать,стараться,что и я до недавних пор делал(да ведь и результаты,как мне казалось ,неплохи были),но свалились на голову мне(ко дню рождения)пара тр-ров намотанных профи,и я сразу понял чем флейта отличается от сопелки.

2 kuly-s

Зачем на КТ88, или Вам гитарник нужен?.. Есть замечательная лампа КТ66. Ваяйте великое творение Питера Уокера - Quad II, и будет Вам счастье.

Разница в цоколях, чуть более аналог - 6Н1П. ЕСС40; Мю=32, S=2,9, Pa=1,5W, Ua=300V, Ia=6mA. 6Н1П; Мю=33, S=4,7, Ра=2,2W, Ua=250V, Ia=7,5mA. 6Н5П; Мю=27, S=4,3, Ра=2,2W, Ua=200V, Ia=8mA.

Закончил паять для себя очередной комплект плат Гибридного "ROSA" на 6Ж1П. Скоро начну окончательную сборку в корпус.

Гу-15 и панели к ним (4 комплекта) - Проданы

Продукция GE в целом отродясь не была саунд-ориентированной, хотя есть довольно многочисленные исключения, в т.ч. по цифровой серии. Что касается 6Ж1П и её аналогов - предпочитаю советские стародельные лампы 50-х годов.

Из 40шт 6Ж1П-ЕВ одна попалась с микрофонным эффектом.

Привет, Ахмед! Пожалуйста замените красные окукленные конденсаторы МКТ на МКР. Удачи! С искренним уважением, М.А.И, он же - .....

Таки да, вызывает сомнение. Чтобы на катодном сопротивлении 240 Ом упало полтора вольта, через него должен течь ток 6,25 миллиампера, и это суммарный ток анода и экранной сетки. Как легко видеть, это не лепится с указанными режимами, хотя падение напряжения на анодном сопротивлении - 100 вольт при токе 6 миллиампер - совпадает. Вполне возможно, что ток экранной сетки, указанный на схеме, завышен более чем на порядок, поскольку для получения тока экранной сетки 4 миллиампера при напряжении 100 вольт лампа 12SJ7 должна работать в режиме нулевого смещения на управляющей сетке с анодным напряжением вольт 20. А через резистор R5 при указанных на схеме напряжениях должен течь ток 8,3 миллиампера, что при токе через стабилитрон 2 миллиампера, как там указано, совершенно невозможно: 12SJ7 не всосёт в этих режимах 6,3 миллиампера в экранную сетку никак даже если будет, как тот рак, на горе свистеть от натуги.

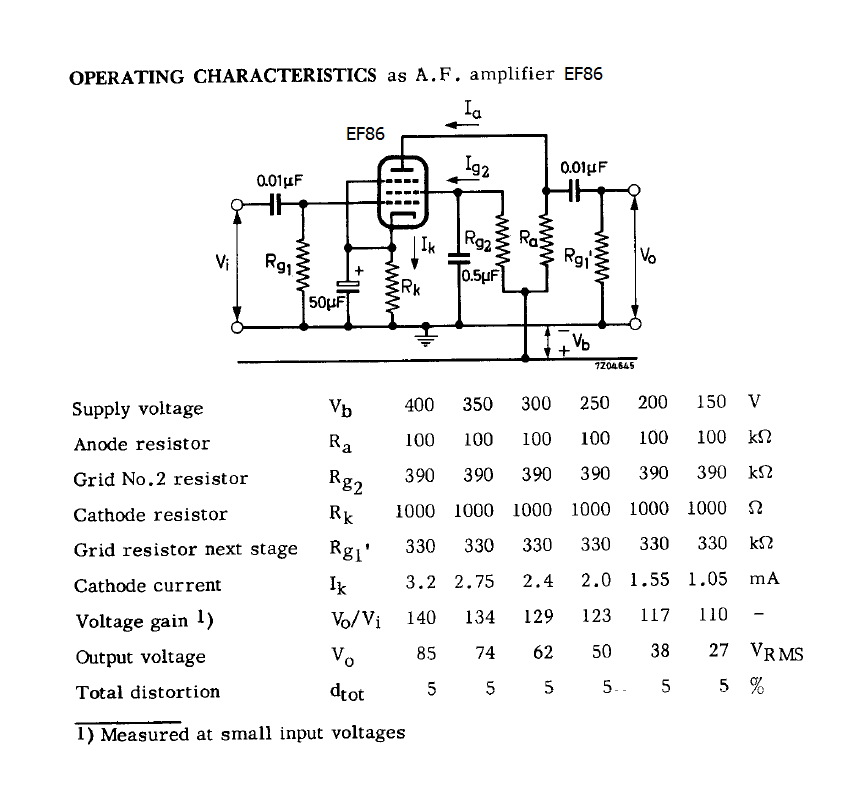

Вызывает сомнение малое сопротивление нагрузки 1й лампы, и ток покоя 2й сетки 4, у неё в даташите 0,8 - 0,9мА, max-1.

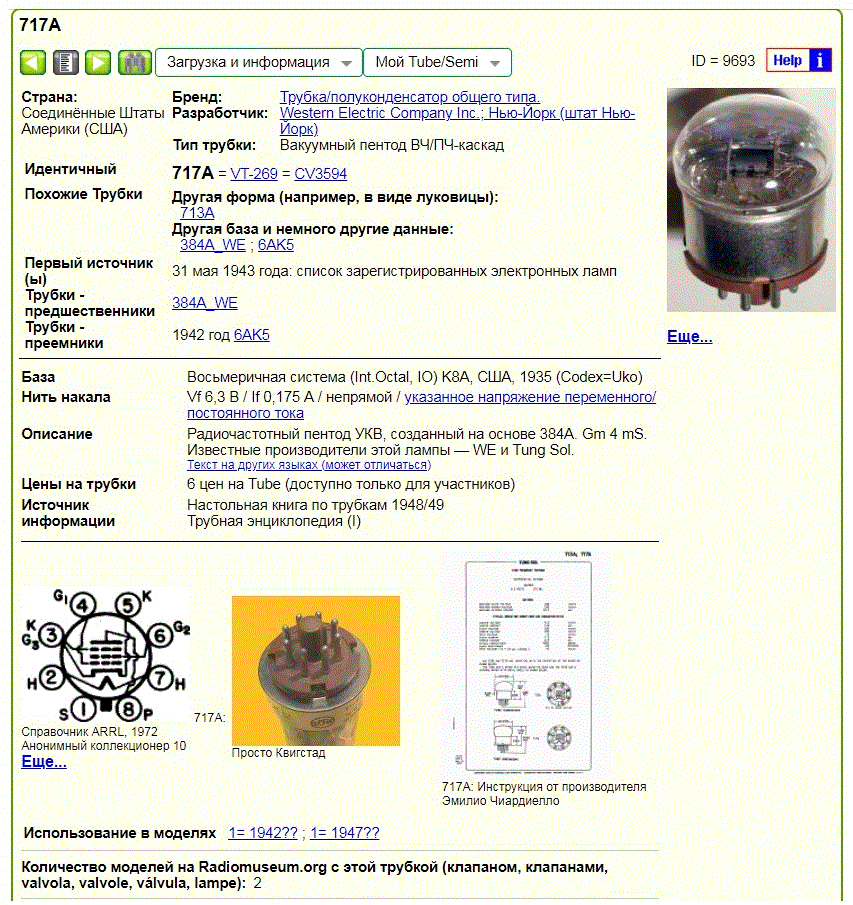

Цоколь РШ4, самый обычный.

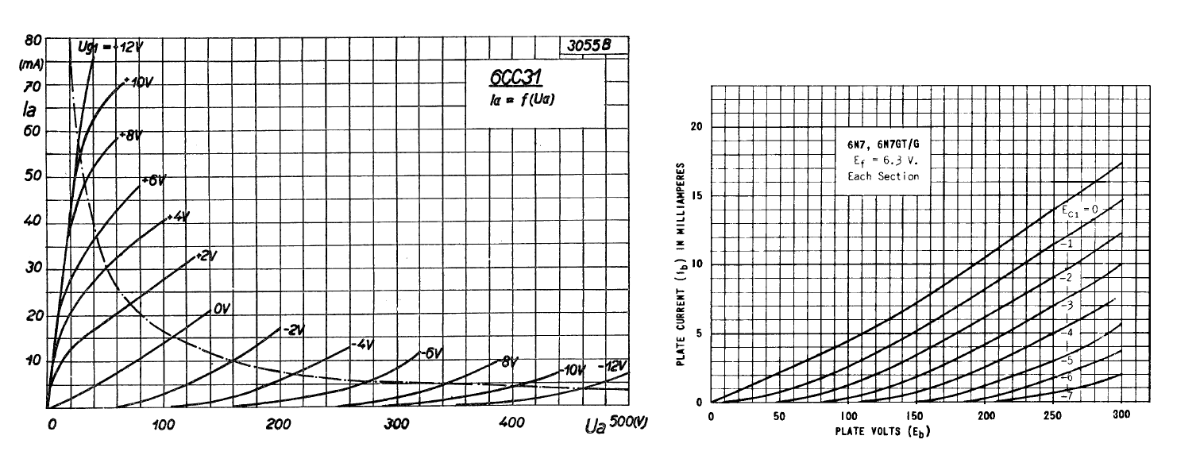

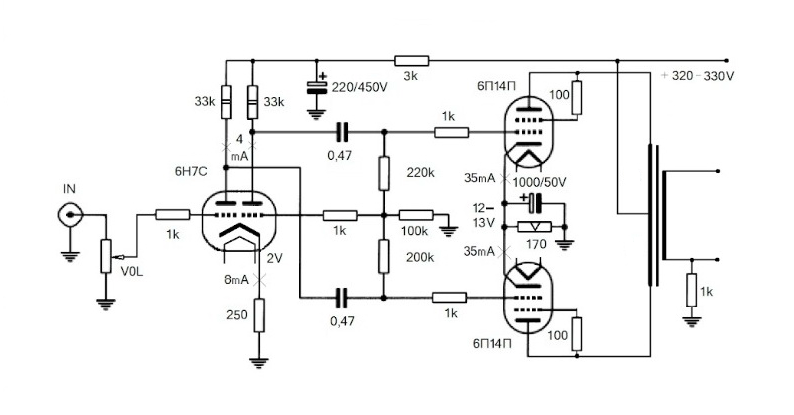

Ничего в этом нет удивительного - 6N7 специально сконструирована для использования в двухтактных каскадах класса В, так же, как, например, двойные триоды 53 и 6А6 или советская лампа 1Н3С.

Дело не в смещении, т.е. и в нем конечно. Без смещения Вы дали ток через 1/2 6н7 примерно 5,5-6 мА и она заиграла. Если дадите смещение -2,5/-3 В, ток в тех же условиях будет около 2,5-3 мА, лампа будет работать на нелинейных участках ВАХ. 300 В питания маловато для этих лампочек.

Если вы про эту схему, то усиление второго каскада примерно 16-17.

Изготовление каркасов для трансформаторов и не только из стеклотекстолита. Все вопросы в личку.

Усилитель в стиле "РЕТРО" Усилитель выполнен по традиционной схеме с автосмещением на лампах: Выходные - AL5, драйверы - 6Г7, кенотрон - AZ1. Схема унч Блок питания Усилитель выполнен на следующих деталях: Резисторы R2 - R8 типа ВС-0.5, R9, R10 - проволочные в керамике, размером 10х10х22мм, конденсаторы С1, С5 - К78, С2, С6, С7 - "ELNA" на напряжение 350В, С3, С8 - "Rubicon", С4 - КБГ-М2. В блоке питания применены следующие детали: Резисторы R1-R4 - МЛТ, R5 - проволочный в керамике 10х10х22мм. Конденсаторы С1, С2 - КСО, С3, С4 - "ELNA". Дроссели стандартные Д21, подключены к выпрямителю выводом "6", "2-3" соединены, в эти точки подключен конденсаторы С3, С4, вывод 1 - выход. Выходные трансформаторы выполнены на старом железе Ш25х35, размерами 63х100,5мм, которое ныне не выпускается, поэтому данные на них не приводятся. Из современного можно выбрать железо от трансформаторов ОСМ 0,063 или ОСМ-0,1 первичная обмотка будет содержать 2800 витков провода 0,22-0,25 в четырёх секциях, вторичная для нагрузки 8 Ом будет иметь 3 секции по 138 витков провода 0,5 соединённых параллельно, и для нагрузки в 12 Ом три секции по 69 витков, соединённых параллельно и последовательно с обмоткой для нагрузки 8Ом. Немагнитная прокладка в зазоре выходного трансформатора - 0,12мм. Последовательность намотки: первой наматывается обмотка 69 витков вторичной обмотки, затем 700 витков первичной, затем 69 витков и поверх неё ещё 69 витков вторичной обмотки для нагрузки 12 Ом, потом 750 витков первички, 138 - вторички и так до конца… При повторении этого усилителя кенотрон в блоке питания можно заменить на 5Ц3С-5Ц4С, выходные лампы на 6П13С, или КТ77, подобрав резистор в катоде по току 65мА. При этом проволочные резисторы в цепях накалов кенотрона и выходных ламп убираются, и накальное напряжение непосредственно подаётся на их ножки накала. Удачи Вам и хорошего звучания! Copyright: схема и текст перенесены из: http://audioworld.ru/DIY/Tubes/ampl_11.html

Однотактный усилитель 6С3П-300В SE усилитель выполнен на лампах 6С3П, 300В с межкаскадным трансформатором. Схема УНЧ Блок питания Входной сигнал усиливается лампой 6С3П, затем, через повышающий трансформатор, подаётся на управляющую сетку лампы 300В и усиливается до необходимой мощности. При входном сигнале 0,5В выходная мощность порядка 10Вт при КНИ до 1,5%. Выходной каскад подстраивается по постоянному току резистором R6, в контрольной точке в катоде лампы 300В падение напряжения 0,085-0,09В, что соответствует току лампы 85-90мА. Настройки по постоянному току первый каскад не требует, единственное - подстройка компенсации нелинейных искажений второго каскада резистором R3, при максимальной мощности. При измерении коэффициента нелинейных искажений усилителя, резистор R4 служит для уменьшения резонансов межкаскадного трансформатора и придания наиболее ровной АЧХ. Детали: Трансформаторы от фирмы "Аудиоинструмент", отличаются неплохим звучанием и демократичными ценами. Дроссели ДР1 - Д14, ДР2 - Д31 (стандартные унифицированные дроссели). Шунтирующие конденсаторы С2, С4, С5, С10, С11- плёночные, можно применить бумажные. Резисторы R2, R4 - углеродистые или ПТМН. Электролитические конденсаторы - применяйте лучшие из тех, что можно купить. Блок питания выполнен на кенотронах, для накала ламп усилителя применен накальный трансформатор. Накал выходных ламп питается выпрямленным напряжением, для уменьшения фона переменного тока в накальные обмотки ламп 6С3П введена искусственная средняя точка на резисторах R3, R4, R5, R6. В выпрямителях смещения применены диоды Д223Б. Copyright: схема и текст перенесены из: http://audioworld.ru/DIY/Tubes/ampl_08.html

Однотактный усилитель 6Ж4-300В Схема УНЧ Блок питания Чувствительность около 0,3V при выходной мощности 7,5W, КНИ от 1 до 2%, зависит от применяемых ламп, минимальный - 0,85% у ламп 300В JJ, 1-1,3% - у питерских "светок", 1,5-2% - у "саратовок". Входной сигнал усиливается 6Ж4, включенной по классической схеме, дающей большой коэффициент усиления по напряжению, необходимый для раскачки выходной лампы и каскад оконечного усиления на лампе 300В. Первый каскад в настройке по постоянному току не нуждается, но если будут применяться 6Ж4 "второй свежести", напряжение на аноде 145-155V, экранной сетке 140-150V, при напряжении на катодном резисторе около 1,5V. Для этого следует подобрать резисторы R4 & R6. Ток покоя выходного каскада 85-90мА подстраивается в контрольной точке по падению напряжения на катодном резисторе 1 Ом. Детали: резисторы R2, R7 применять углеродистые или ПТМН, R3, R6 желательно проволочные 5W. Остальные - МЛТ. Конденсатор С5 К40-У9, К42-У2 напряжением не ниже 250V, пробовали полистирол, фторопласт, звук становился более резким, но это кому - как. Блокировочные по анодному и напряжению смещения: пропилен или лавсан. Электролитические конденсаторы - лучшие, что найдёте. Анодные дроссели Д21 или Д31, двухобмоточные, 6-й вывод на диодный мост, 3-й соединить со 2-м, 1-й вывод в схему. Выходной трансформатор от фирмы "Аудиоинструмент" TW25SE, Ra=4k. Блок питания, думаю, комментариев не требует, единственное, накал ламп питается постоянным током, резисторы R3, R4, R5, R6 служат для выравнивания напряжения накала ламп, 5V-300B, 6,3V-6Ж4. Схемы оформлены Евгением Разумовым. Copyright: схема и текст перенесены из: http://audioworld.ru/DIY/Tubes/ampl_07.html

По ссылке на тему ... можно прочитать практически все ответы ... и про длину проводов и что припаять в первую очередь и куда и как заземлить итд . итп . Ну и книга из которой информация ...

Независимо от отношения к коллеге Пхлангеру лично, как говорится - у каждого свои приколы, в его познаниях и умениях по данной тематике - как сказал классик: "Сомневаться не приходится!" (С) "В такой реализации" исторически сделано несметное множество изделий, в т.ч. и "легендарных". Хотя в симуляторах их не симулировали и у китайцев платы не заказывали. Более того - в опр.степени благодаря этим НЕ- они "классические", " легендарные" и пр.

Да уж... И как оно, такое всё из себя трансляционное повышенной надежности, без печатной платы работает,загадка.... 😳

Показывал уже но ещё раз покажу ...Немецкий Проф усь Телеватт ...

О совместимости игл "Унитра" с ММ головками. иглы.doc

Очень часто приходится слушать что на современных динамических головках для лампового усилителя ничего хорошего не выйдет. Мол и чувствительность не та , и характер звучания и т.д.... Хочу поделиться конструкциями своих АС, которые у меня уже лет 5(ас учётом того, что раньше у меня редко что-то задерживалось больше чем на год, это большой срок) и менять их на что-либо в ближайшее время не собираюсь. Это конечно не идеал, но... мне нравятся и у меня прижились. Идея колонок была взята у известного Троэлса Гравесена. http://www.troelsgravesen.dk/JA8008.pdf Но так уж сложилось, что очень сильно любимый Троэлсом ВЧ динамик Аудакс Tw-034 я уже использовал в более ранних своих конструкциях (http://ulfdiysound.ucoz.ru/publ/moi_stati/akustika/trjokhpolosnye_kolonki_v_vintazhnom_stile/4-1-0-25 )и он мне как-то не очень понравился именно по его подаче высоких частот. в данных конструкциях, почерпнув саму идею у Троэлса Гравесена, решил пойти по своему пути. Итак: Ооформление TQWT. Оно же "четвертьволновый резонатор с расширяющимся каналом". оно же "труба войта". У Троэлса не совсем оптимально для "трубы войта" установлен динамик. т.е. не на 1/2 от длины канала, как положено в этом оформлении. Но посимулировав в хорнреспе я пришёл к выводу, что такое расположение вполне имеет право на жизнь, тем более когда устье направлено в пол. Хорнресп же мне и подсказал, что если чуть уменьшить сечение канала и слегка укоротить канал, то никакого проигрыша при этом практически не будет. Поэтому у меня корпуса сделаны чуточку компактней, чем у известного конструктора-акустика. Материал - шлифованная фанера 21мм. Вся внутренняя поверхность канала обита слоем синтепона(с помощью мебельного степлера), а карман под динамиком полностью заполнен сильно распушенным синтепоном(плотность заполнения невысокая). Никакого дополнительного демпфирования фанерных стенок не применялось. Снаружи верхняя часть фронтальной панели и верх отделаны дубовыми реечками, вклеенными в отфрезерованные пазы, чтоб скрыть полосатые торцы фанеры(ну не нравятся они мне). На передней панели под мидбасом накладки из наборной дубовой доски. Это позволяет выдвинуть мидбас чуть вперёд для улучшения фазовой согласованности с высокочастотным динамиком. Пищалку "Сатори" применил, т.к. было много положительных отзывов в сети по этим относительно новым головкам с неодимовым магнитом. Они имеют довольно низкую резонансную частоту, хорошую чувствительность и... звучат неплохо. При этом категорически не хотелось ставить Audax TW034(см.выше). Правда, идя по пути Троэлса Гравесена пришлось избавиться от красивейших алюминиевых фланцев Сатори для того, чтоб поместить динамики в т.н. рупоры-волноводы. Многие спросят, а нужны ли они были вообще? Свести колонки наверное можно было бы и без них, но они cлегка поднимают чувствительность динамика в районе 1,5-3кГц. Тем самым позволяя сдвинуть раздел чуть ниже, при этом не увеличивая ход купола динамика и не вынуждая его работать в неудобной области и с повышенными искажениями. Тут правда не любой динамик подойдёт, но с Сатори я вроде как не ошибся. Волноводы использовал Monacor WG300. При этом для пищалок сделал самодельные фланцы из 1,5мм алюминия для установки их в эти волноводы. Чуть подпилил и сами волноводы-рупорки по глубине(иначе горло у них маловато для купола пищалки с подвесом. Ещё залил внутренние полости рупорков эпоксидной смолой, что придало им дополнительную жёсткость и вес. Колонки проектировались именно под ламповый усилитель и подходят к лампе и по чувствительности и по мягкому, детальному и ненадоедливому характеру звучания. Сводил на свой вкус по "Спектралабу". Кроссоверы вышли к сожалению чуть сложней, чем изначально хотелось. Но главное ведь звучание, в конце концов. Фазировка динамиков по замерам минимальных изменения на аЧХ при отклонении микрофона от оси замера. Вот что у меня получилось:

Зудело. По ворошил тумбочку и насобирал намоточных на небольшой проектик с непосредственной связью. Всё бы хорошо, но не на фанерке же. Давно лежала без дела пара симпатичных корпусов, но уж больно маленькие. Я в подобные габариты умещаться не умею. После некоторых прикидок по месту, созрел - быть двум моно БП. В каждом по паре выпрямителей соединённых последовательно. Первый этаж стабилизирован обычными стабилитронами в 3 этажа - примерно 280В. Второй - последовательный стабилизатор без каких либо чудес. Регулируется в диапазоне 400-450В. Также два по 6В/2А на питание усилительных ламп выведены на задний разъём. Решение, скажем не сильно популярное, но имеет на мой взгляд и ряд преимуществ. Открываются более широкие возможности по размещению. Собирать гораздо удобнее, чем единую сложную конструкцию. Да и вес блоков имеет не последнее значение.

Достоинства "селф-сплиттера": 1. Простота - всего два каскада. 2. Нет резистора и конденсатора в катодах вых.ламп. Всего 2 LM-ки для стерео. Недостатки: То что 4 раза меньше вых.мощность - так усилитель если домашний, то он работает на 0,5-1 Вт 99,9% времени. В этом случае можно предложить вместо PP собирать SE на той же лампе - но! Есть те, кто собирали SE и не один вариант, но выяснилось что им не подходит 2-я гармоника в звуке. В этом случае оставляем драйвер как было зделано в SE, но на выход - PP в классе-А без ФИ. И все - вопрос решен. Так что "селф-сплиттер" имеет место быть.
