Pickering XSV/3000 Нагрузка

[Dilin]

Вопрос к знатокам ,какая у этой головы нагрузка должна быть ,есть две версии 100К /100 пФ и 47К /275 Пф ,где правда ?

Pickering XSV 3000.pdf

[Gegen]

Насколько я знаю, первый вариант 100к ,  100пФ -  начинали выпускать в 60х, потом перешли на 47к , 275пФ.  Можно узнать, измерив активное сопротивление цифровым киломметром , должно быть приближено к 0,7к.

[Dilin]

Сопротивление 630 ом ,индуктивность 300 ,и да ,судя по всему все таки 47 к ,прослушивание с разными сопротивлениями в свете насморка бессмысленно ,оставлю 47 а там посмотрю ,емкость кабеля сейчас  110 пф примерно с кабелем меньшей емкости было хуже .....

Изменено 25 октября 2022 пользователем Dilin

[KAA]

У неё были как минимум две разные спецификации. 270 мГ 600 Ом и 350 мГ 700 Ом, выходное напряжение соответственно 3,5 и 4,5 милливольта. Оптимальная нагрузка 47 килоом. АЧХ по ВЧ в пределах ёмкости нагрузки 200-430 пикофарад практически постоянна (в пределах +/- 1 дБ).

[Dilin]

Кабель плюс монтаж 210 пф показывает ,видимо достаточно будет .

Изменено 25 октября 2022 пользователем Dilin

[Gegen]

Надо сначала подумать, и посчитать ёмкости;  кабель в тонарме порядка 20-25пФ, межблочный от пр-ля к усилителю  около 100пФ,  входная динамич. ёмкость лампы 12АХ7-ЕСС83 порядка 120пФ.

[Dilin]

Собственно в тонарме не измерял ,а остальное так и получается плюс минус 10 пф и точность прибора .....

Изменено 25 октября 2022 пользователем Dilin

[Gegen]

И субъективно послушайте-сравните с нагрузкой 47к и 100-120к.  Удачи!

[Ден123]

 Проверьте емкость между горячими выводами головки. Пендосы  впаривали емкость между выводами прямо внутри корпуса 500-1200 пФ.  Одно слово - передасты.

Удаляется только разборкой.  Осторожно извлекайте полоску заземления левой земли и корпуса - можно оборвать земляной вывод, итог - полная перемотка. У меня с этого началось ознакомление с внутренним устройством этой пендосни.



Если кто-то не верит - дам в ... фото. Их есть у меня.

[Ден123]

Фото.

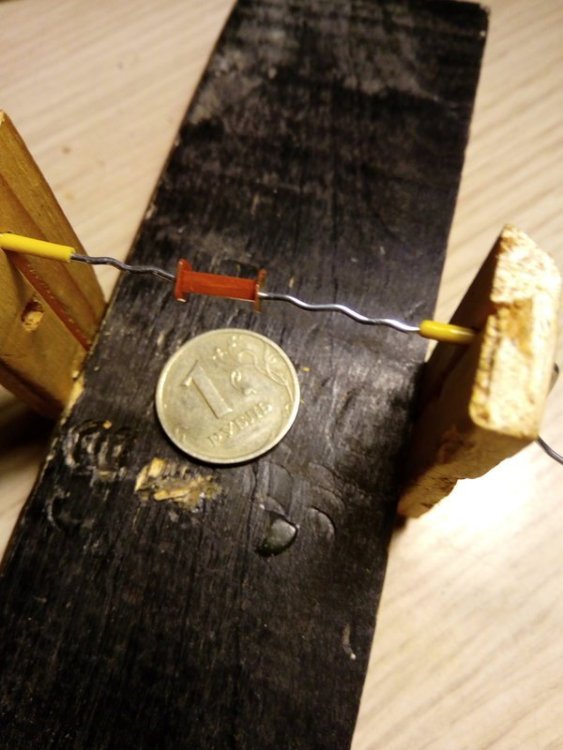

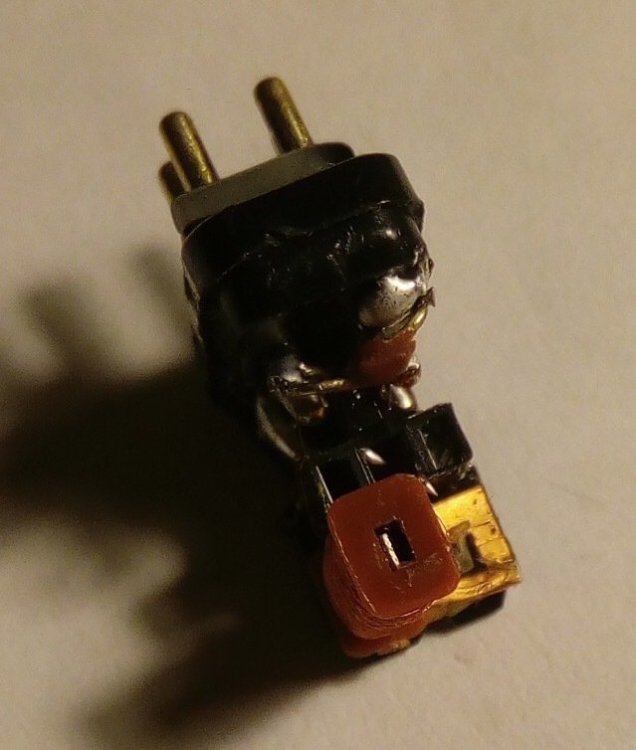

Жёлтенькое на выводах, это оно самое, керамитческае. Ну и станок для перемотки.

Изменено 11 мая 2023 пользователем Ден123
