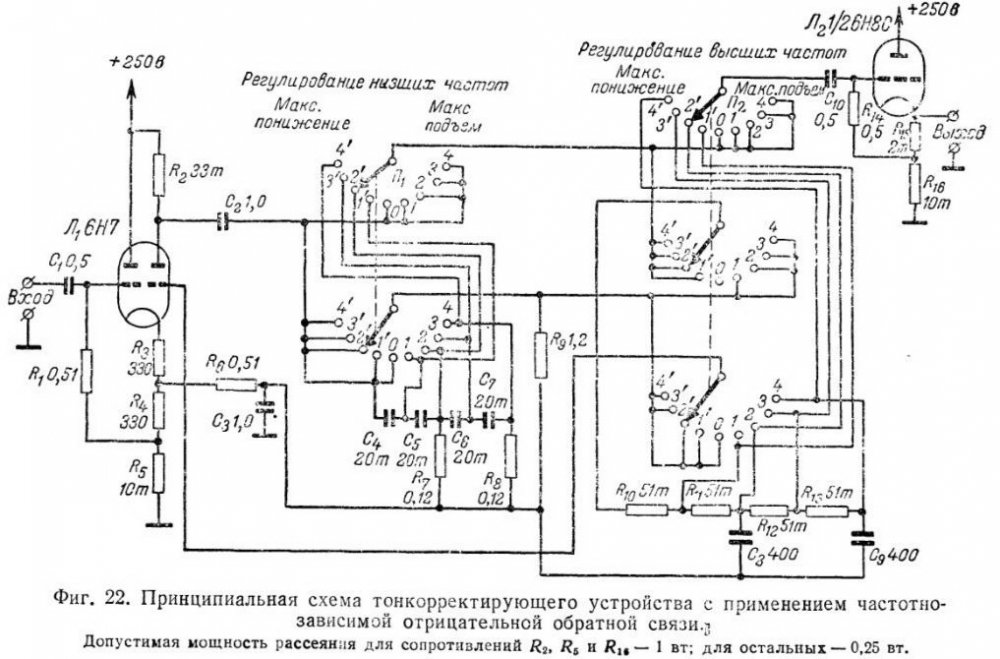

Климентий Posted February 11, 2022 Share Posted February 11, 2022 Не оставляют идеи реализации хорошего лампового темброблока. Предлагаю к обсуждению эту схему Схема коррекции очень гибкая, лично опробовал её. Но хочется разобраться с активной частью... Т.е. обойтись без трансформаторов на входе и выходе, и заменить вход и выход ламповыми каскадами... Интересно обсудить... Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 11, 2022 Share Posted February 11, 2022 Опробовал аналогичное, в готовом КИНАПовском исполнении, можно так - на входе КП, на выходе каскад с усилением около 10-20, потом опять КП. Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 11, 2022 Share Posted February 11, 2022 (edited) 1 час назад, Климентий сказал: Схема коррекции очень гибкая, лично опробовал её. Но хочется разобраться с активной частью... Т.е. обойтись без трансформаторов на входе и выходе, и заменить вход и выход ламповыми каскадами... Интересно обсудить... Эта схема будет работать и без трансформаторов. Edited February 11, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 11, 2022 Share Posted February 11, 2022 1 час назад, Климентий сказал: Не оставляют идеи реализации хорошего лампового темброблока. Навынос или распивочно? 1 час назад, Климентий сказал: Интересно обсудить. Чтобы ктонть бесплатно отмакетировал, промерял, залил герберы, лучше прямо сюда, а вам осталось бы только отослать их китайцам, ога. 1 час назад, Xpюн22 сказал: в готовом КИНАПовском исполнении Хехе. Хе. Мяхко выражаясь, а чем пультёк не угодил? Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 11, 2022 Share Posted February 11, 2022 Хехе. Хе. Quote Link to comment Share on other sites More sharing options...
Михаил Михаилов Posted February 11, 2022 Share Posted February 11, 2022 Вот, это, я прям восхищаюсь темой! Шедевр! Quote Link to comment Share on other sites More sharing options...

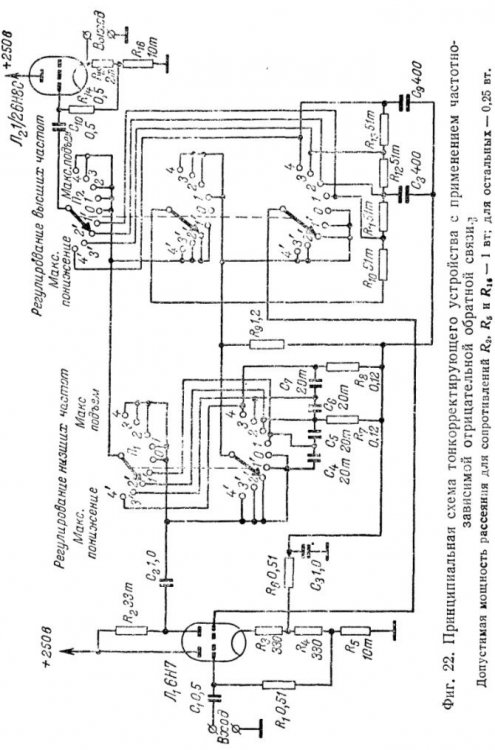

Drakon Posted February 11, 2022 Share Posted February 11, 2022 (edited) А можно помедленнее... а то я даже не знаю что записывать.... Можно почетче принципиальную схему? Плиз Edited February 11, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 11, 2022 Share Posted February 11, 2022 ...это не шыдёвр, это пультёк. 24 минуты назад, Drakon сказал: Можно почетче принципиальную схему? Если на ЛОМО, то только мылом - тут всякие автоматические софтиночьки для альтернативноодарённых автоматически уродуют жыпеги. А если на пультёк, то их, сопсно, в интернетах навалом. Что от исходной железяки, что от новодельных пародий. Quote Link to comment Share on other sites More sharing options...

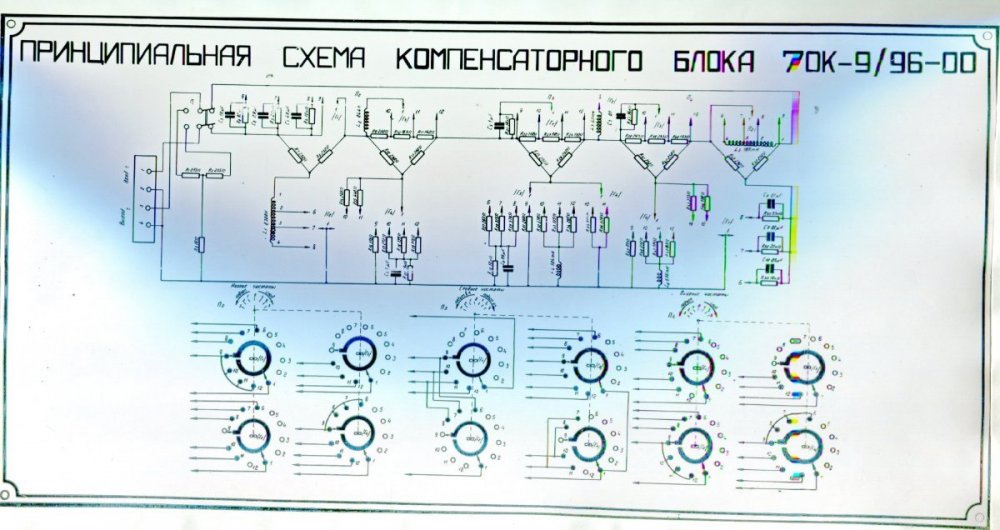

Drakon Posted February 11, 2022 Share Posted February 11, 2022 svd.drakon@gmail.com Принципиальную схему компенсаторного, не сразу вникаю в новый русский язык))) Quote Link to comment Share on other sites More sharing options...

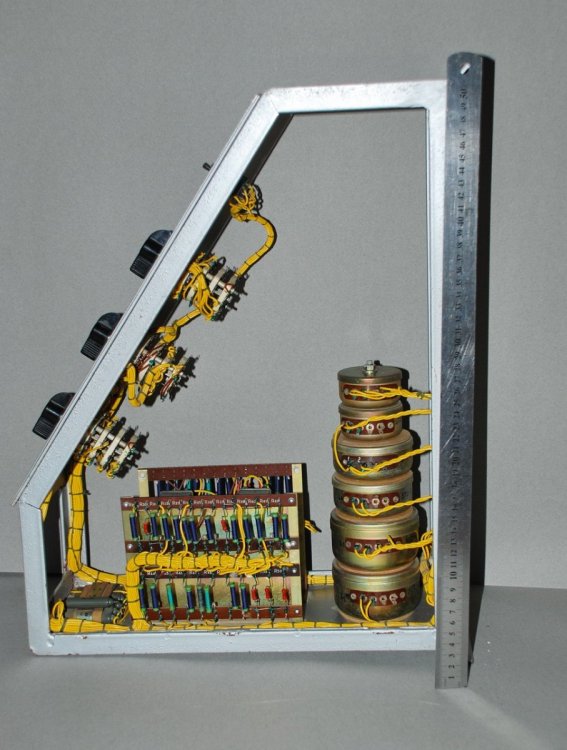

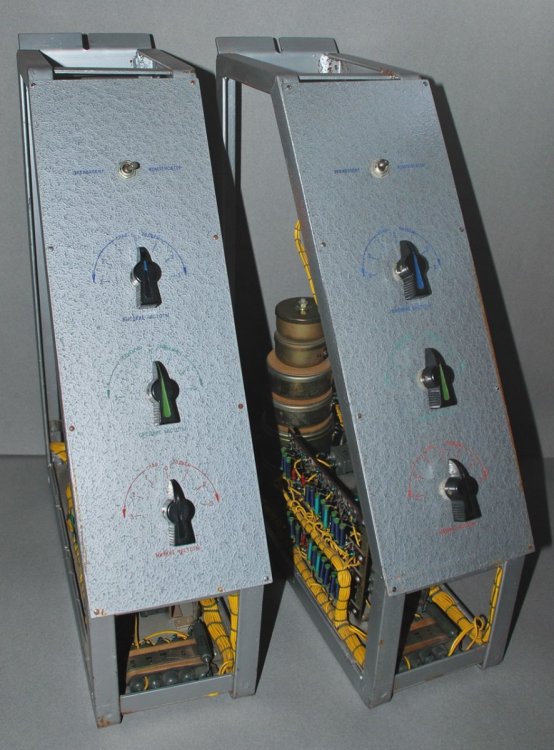

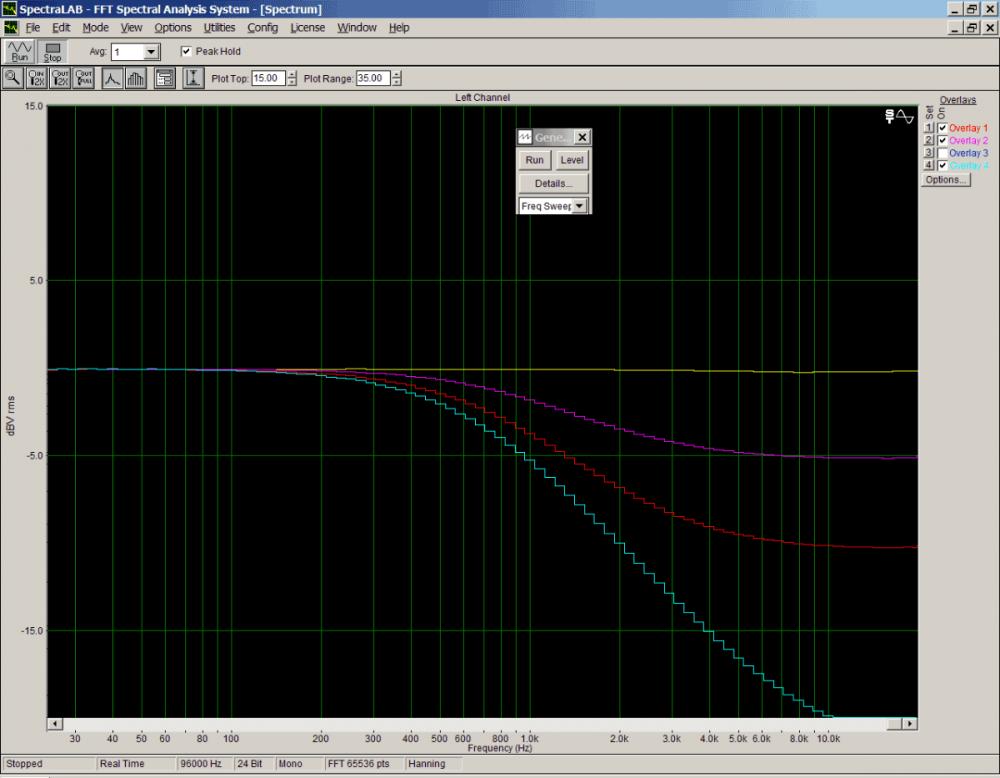

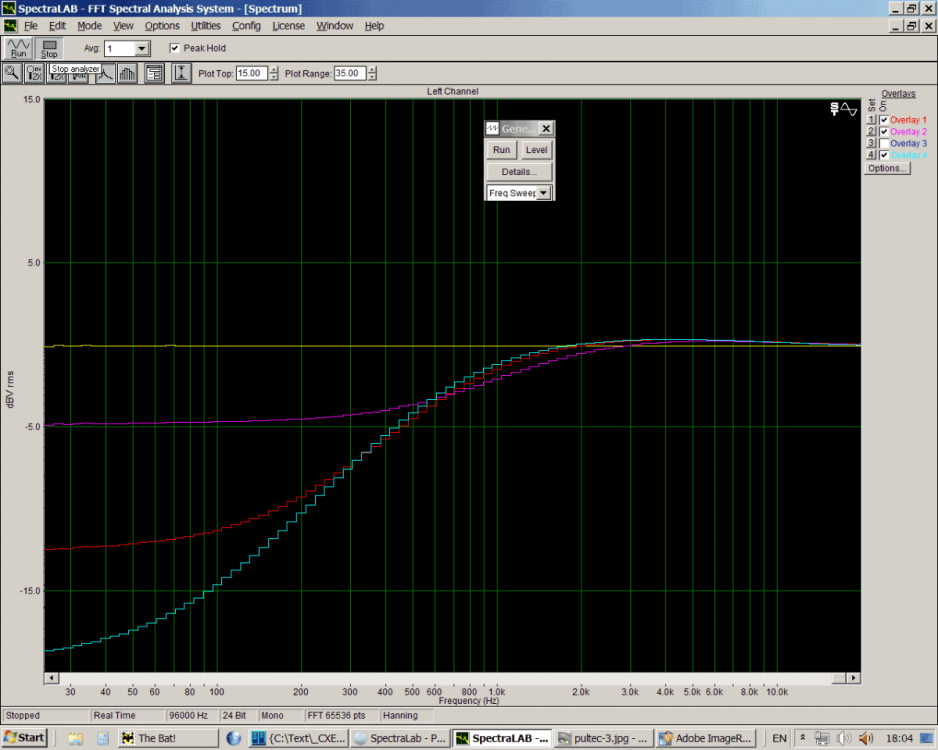

Phlanger Posted February 11, 2022 Share Posted February 11, 2022 ...уехало. ...но очехи-то не его, очехи пультёка. Самодельного. Который есть на картинке выше. Делал не я. Quote Link to comment Share on other sites More sharing options...
Viktor D Posted February 12, 2022 Share Posted February 12, 2022 У меня сделан темброблок на лампах. Там всё просто - входной буфер- цепи коррекции- выходной буфер - регулятор громкости. Городить кучу регулировок "для дома" думаю не выгодно. Нужно определить какие частоты необходимо усилить на ваш личный вкус и сделать цепи коррекции с такими параметрами. 3-5 ступеней переключения будет достаточно. Вопрос к администрации - тут ссылки на сторонние ресурсы можно давать? Quote Link to comment Share on other sites More sharing options...

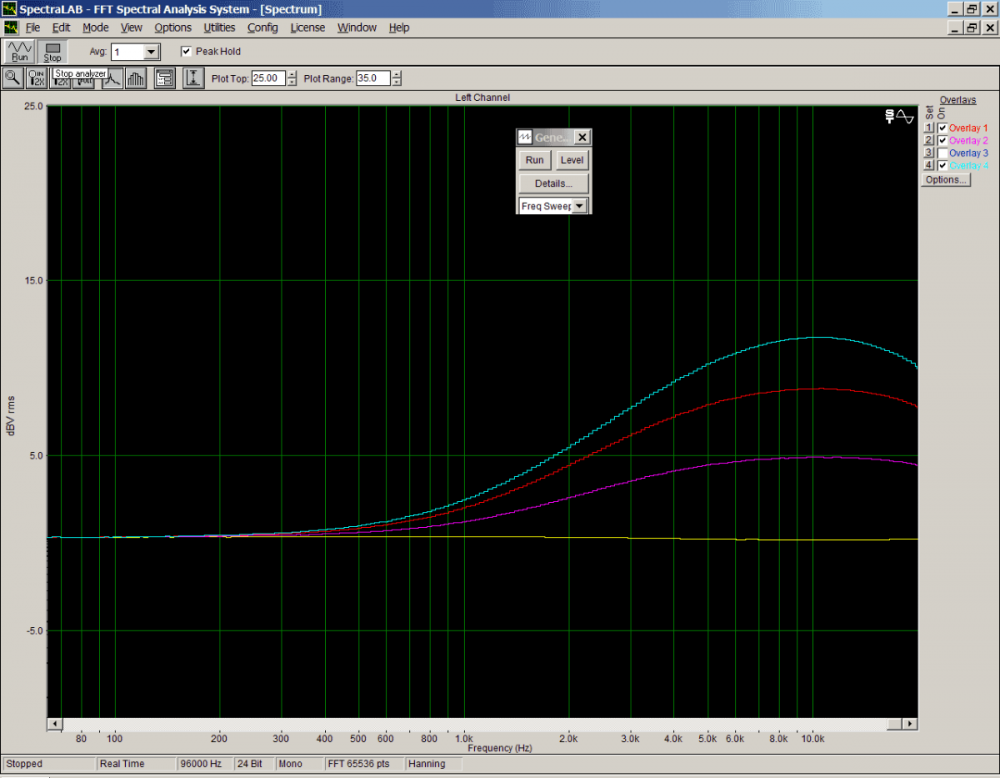

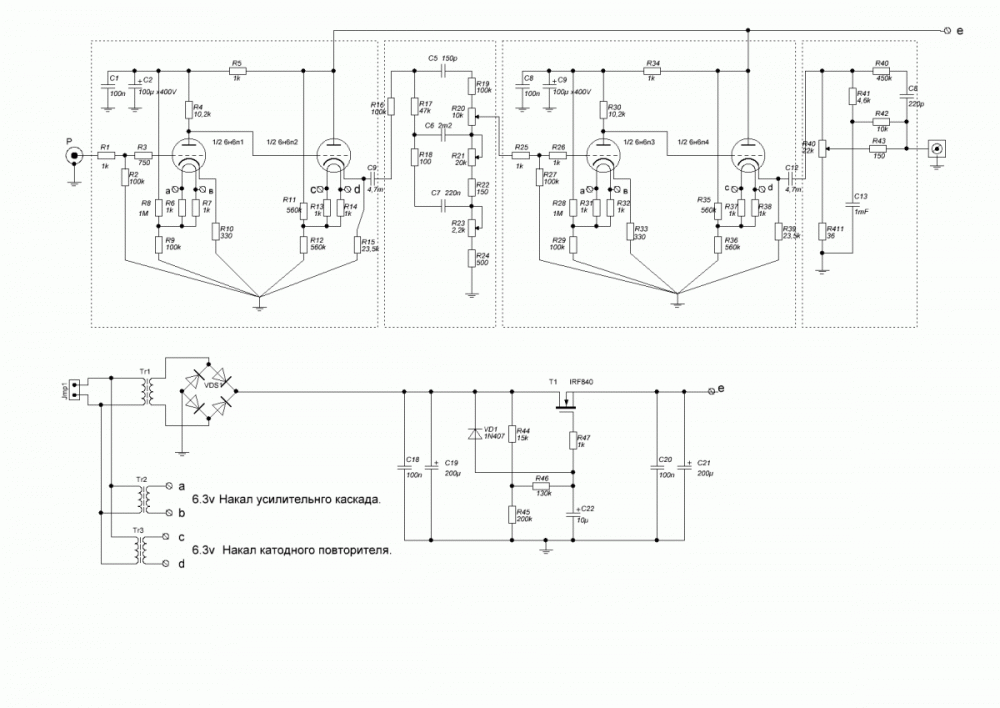

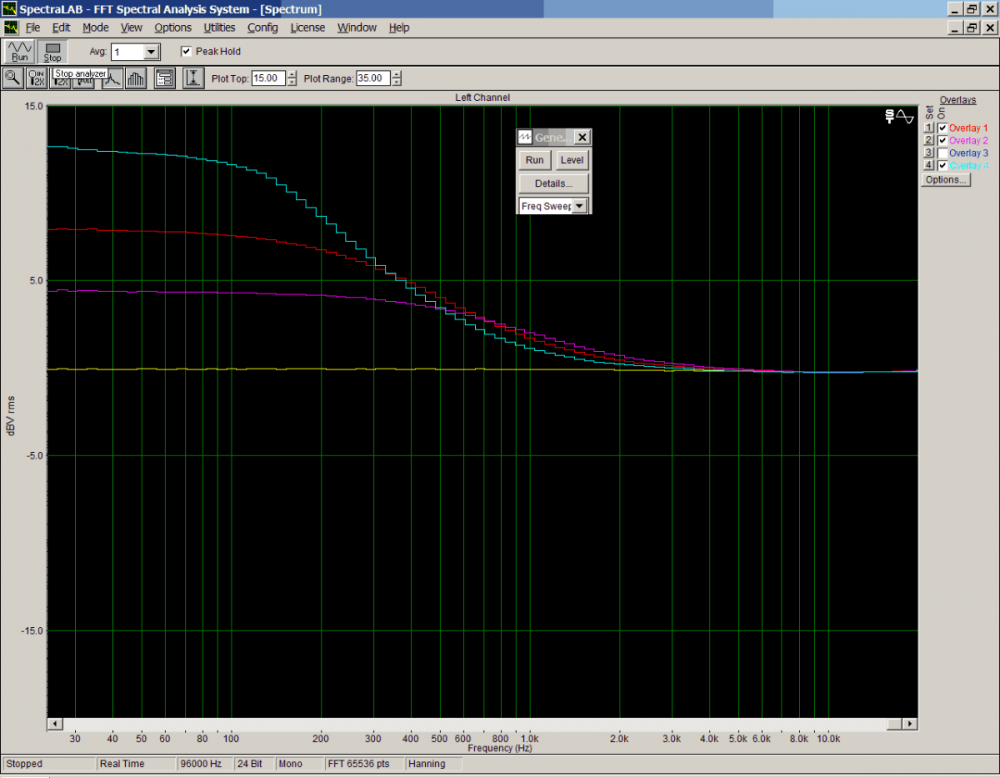

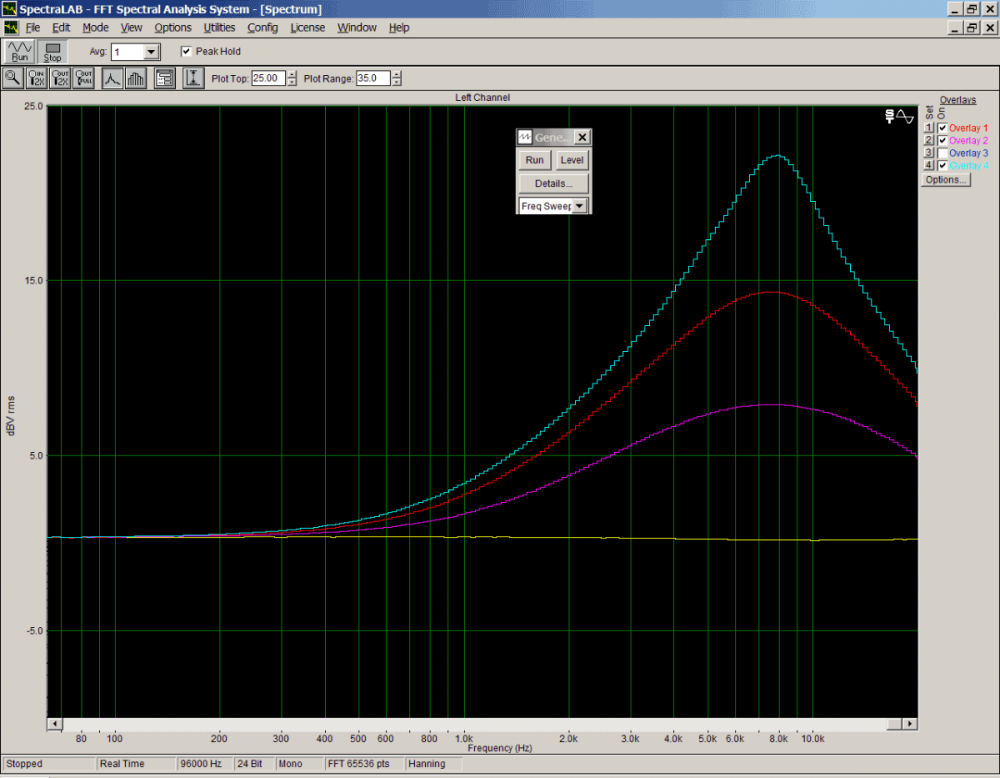

Климентий Posted February 12, 2022 Author Share Posted February 12, 2022 18 часов назад, Xpюн22 сказал: Опробовал аналогичное, в готовом КИНАПовском исполнении, можно так - на входе КП, на выходе каскад с усилением около 10-20, потом опять КП. У меня именно так и реализовано... Но есть сомнения в корректности выбранных режимов всех каскадов... Вот собственно реализация. Если интересно могу выложить модели в программе Multisim 10. Плату печатную и тд. Для обсуждения и оптимизации. Есть вопросы по разводке платы... Хотел бы обсудить со специалистами... Ну и интересный ролик с ютуба по данному аппарату Quote Link to comment Share on other sites More sharing options...
Климентий Posted February 12, 2022 Author Share Posted February 12, 2022 Большие вопросы у меня по основной плате с лампами и блоком питания. В угоду компактности и односторонней разводке пошел на компромисы и сознательно нарушил некоторые правила трассировки для высокоомных цепей... в результате имею непобедимый легкий фон... причем фон не устраняется абсолютно никак... отключал накал на ходу не помоогло, анодное отключал на ходу , думал по анодному фильтрация недостаточна... не помогло... транс выносил за пределы конструкции на длинных проводах... безрезультатно.... вывод один... трассировка платы неверная.... поэтому прошу опытных коллег предложить варианты корректировки платы для устранения моих косяков... соответственно итоговый вариант платы будет доступен участникам... Quote Link to comment Share on other sites More sharing options...
Климентий Posted February 12, 2022 Author Share Posted February 12, 2022 13 часов назад, Phlanger сказал: Навынос или распивочно? Чтобы ктонть бесплатно отмакетировал, промерял, залил герберы, лучше прямо сюда, а вам осталось бы только отослать их китайцам, ога. Хехе. Хе. Мяхко выражаясь, а чем пультёк не угодил? Уважаемый Phlanger, ваше ревностное отношение в мой адрес мне непонятно...если у вас есть какие-то личные комплексы, держите их при себе... мне ничего не нужно от вас лично...ни на блюдечке, ни на вынос, ни на месте, ни как-то еще... Можете не участвовать в обсуждении данной темы... никто не принуждает... а влазить в чужую тему и сходу хамить... И совет Вам на будущее... почитайте учебники по русскому языку... ваши посты читать неприятно... сплошные ГЫ-ГЫ, Хе-Хе... и Дембецилы... 5 Quote Link to comment Share on other sites More sharing options...
ДимДимыч Posted February 12, 2022 Share Posted February 12, 2022 Неприятно это ещё мягко сказано. 4 Quote Link to comment Share on other sites More sharing options...
Viktor D Posted February 12, 2022 Share Posted February 12, 2022 Климентий, а на сколько вольт накал приподнят над катодами? На схеме номиналы не видно. Да, и источник сигнала какой? С закороченным входом фон есть? Quote Link to comment Share on other sites More sharing options...

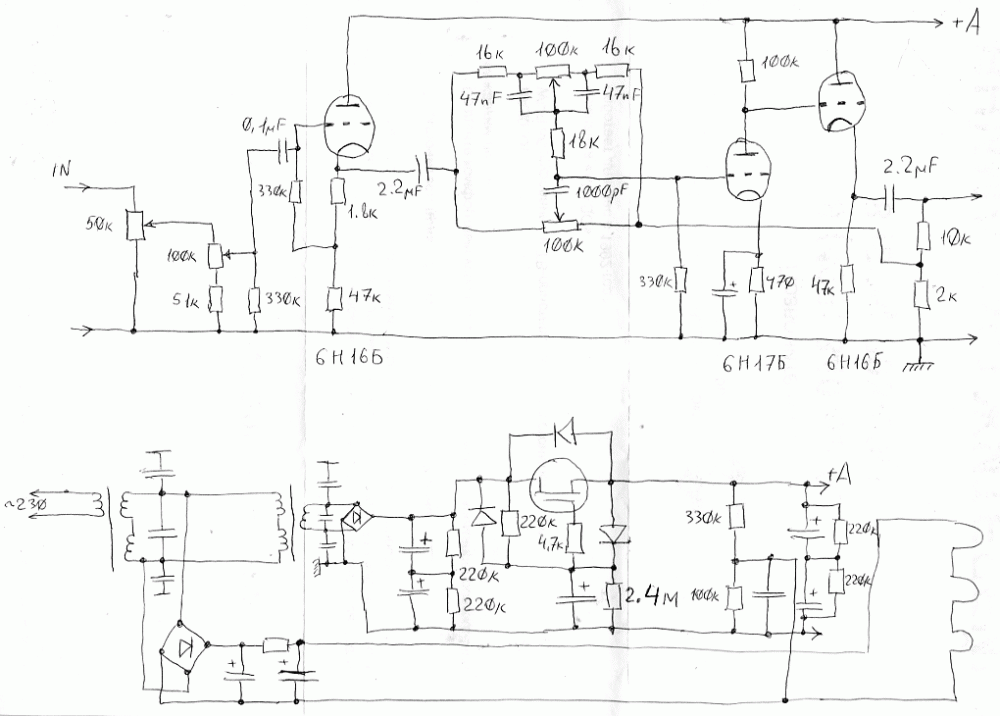

Phlanger Posted February 12, 2022 Share Posted February 12, 2022 7 часов назад, Viktor D сказал: всё просто - входной буфер- цепи коррекции- выходной буфер - регулятор громкости. Куда лепить регулятор громкости - вопрос неоднозначный. При наличии присутствия на выходе катодного повторителя выходное сопротивление будет где-то на порядок меньше, чем при наличии после него же регулятора громкости какого-нть вменяемого сопротивления (а не любимого некоторыми значения в пять Ом, в смысле). С другой стороны, за это выходное сопротивление не всегда так уж надо до синяков бороться. С третьей, при грамотной реализации и входном сигнале около 1 Вольта SNR минус семьдесят выходит совершенно без труда. В общем, проще решать по месту. А вот это я уже вроде раз сто показывал, кроме разве что последнего, там с разными ошибками и глубоко посторонними фрагментами нарисованы соображения к варианту с регулятором СЧ (в итоге завелось и поехало с именно этими номиналами в тембрах). А у первых двух делитель на выходе задаёт коэффициент усиления. Quote Link to comment Share on other sites More sharing options...
Viktor D Posted February 12, 2022 Share Posted February 12, 2022 Про регулятор громкости - согласен. Делал и так и так и на лампах и на ИМС. У меня работает такой вариант. Делал давно. Прижился. Всё норовлю переделать. Но надо плясать от корпуса и ещё нескольких функциональных узлов в нём.... Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 12, 2022 Share Posted February 12, 2022 (edited) 3 часа назад, Климентий сказал: Большие вопросы у меня по основной плате с лампами и блоком питания. В угоду компактности и односторонней разводке пошел на компромисы и сознательно нарушил некоторые правила трассировки для высокоомных цепей... в результате имею непобедимый легкий фон... причем фон не устраняется абсолютно никак... отключал накал на ходу не помоогло, анодное отключал на ходу , думал по анодному фильтрация недостаточна... не помогло... транс выносил за пределы конструкции на длинных проводах... безрезультатно.... вывод один... трассировка платы неверная.... поэтому прошу опытных коллег предложить варианты корректировки платы для устранения моих косяков... соответственно итоговый вариант платы будет доступен участникам... Коллега, торы ставить боком и закреплять их чашкой как будто они расположены горизонтально крайне нежелательно. Небольшой удар, тор захочет пойти вниз, стягивающий винт перекосит, чашка очень сильно сожмет омотки и с высокой верояностьи в верхней части трансформатора провода передавят другие провода. Боком торы безопасней устанавливать на фигурной подставке с резиновой прокладкой, и стягивать хомутом, чтбы охват был по боковой поверхности трансформатора. Edited February 12, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...

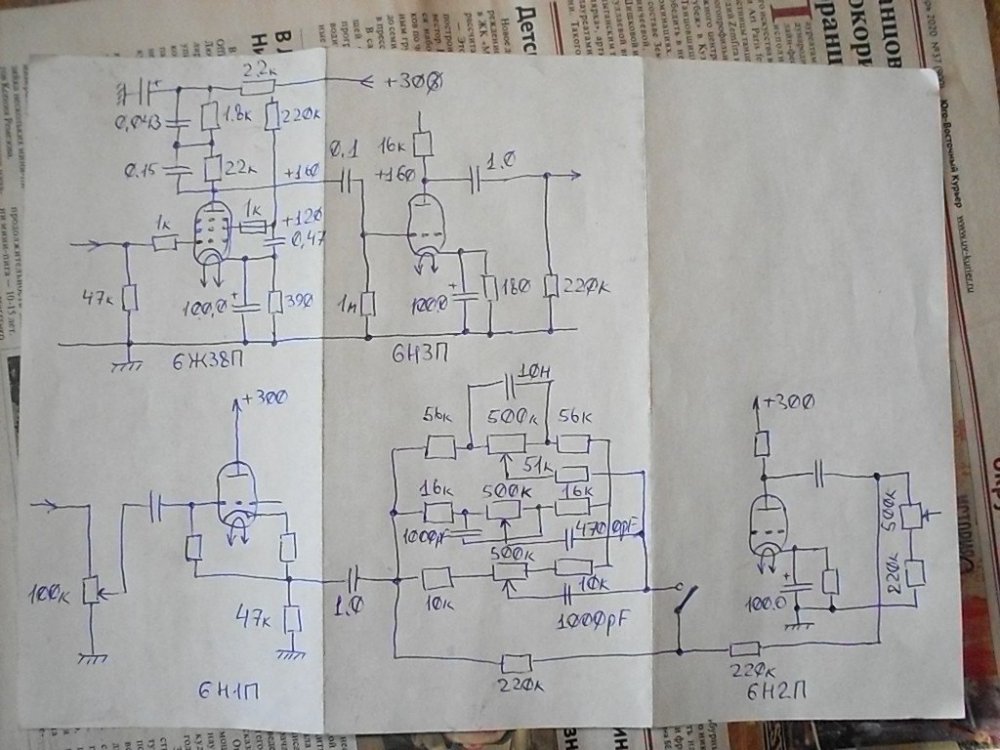

Phlanger Posted February 12, 2022 Share Posted February 12, 2022 54 минуты назад, Viktor D сказал: Делал давно. Прижился. Всё норовлю переделать. Маршал или Фендер? :-) 6Н6П, мне кажется, там черезчур. И два усилительных каскада. Я бы машинально повесил на мост керамики, а на полевик - пятнадцати-Вольтовый стабилитрон между плюcами C21 и C22 - без них у меня пара полевиков сдохла, подозреваю, от каких-то там переходных процессов. Если питание включать-выключать в случайные моменты... ...и между точками соединения R28-29 и R35-36 и землёй хорошо бы по 0.1 мкФ. 1 час назад, Viktor D сказал: надо плясать от корпуса Ещё неизвестно, что хуже - корпус искать, или крутилки. Несколько раз приходилось изобретать схему, исходя из обнаруженных поблизости потенциометров... Опять же, что вот тута надо линейные, но по-китайски они "B" https://sonus.es/uploads/monthly_2022_02/preamp_capatob.gif.a969ccebc1c58102686558e2463ef049.gif а вот тута надо экспоненциальные, но по-китайски они "A" - тоже оказалось фактом хоть и из букваря, но неочевидным. Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 12, 2022 Share Posted February 12, 2022 (edited) 5 минут назад, Phlanger сказал: а вот тута надо экспоненциальные, но по-китайски они "A" Обратнологарифмические, вроде D Edited February 12, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 12, 2022 Share Posted February 12, 2022 Ну да. Но по-русски такая зогагулена вроде называется "экспонента". Пардон, университетский курс математики я сдал на четыре тридцать шесть лет назад, мог и напутать. Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 12, 2022 Share Posted February 12, 2022 Поиск более менее приличных крутилок почти неразрешимая проблема... Иной раз лучше/проще заменить на галетники с резисторами. МЛТ/МТ или "с палосачькаме" (С) Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 12, 2022 Share Posted February 12, 2022 7 минут назад, Xpюн22 сказал: Поиск более менее приличных крутилок почти неразрешимая проблема... Иной раз лучше/проще заменить на галетники с резисторами. МЛТ/МТ или "с палосачькаме" (С) Таки да. Крутилки конечно приятней крутить, но реально 10-12 фиксированных позиций даже избыточно Quote Link to comment Share on other sites More sharing options...
Viktor D Posted February 12, 2022 Share Posted February 12, 2022 Только что, Phlanger сказал: Маршал или Фендер? 🙂 6Н6П, мне кажется, там черезчур. И два усилительных каскада. Дачто то из той оперы. Два усилительнвх каскада из соображений симметричности. Один симметрию сигнала относительно нуля исказит (2 гармоника), а другой вернёт на место. Ведь они (каскады) фазоинвертирующие. 6Н6П чисто по слуху подобрал. Да и в случае чего можно РГ перенести на вход, а вторым буфером сразу качать выходной каскад SE. Крутилки взял от Корвета 068. Под их номиналы в симуляторе подобрал номиналы остальных деталей, что бы получить желаемую АЧХ. Всё потом отслушивал в разных вариантах на макете. И буферы разные и цепи коррекции. Не обязательно фендер окажется лучшим. Вечером сфоткаю как это всё упаковано. Или найду в архиве старые фото. Quote Link to comment Share on other sites More sharing options...
