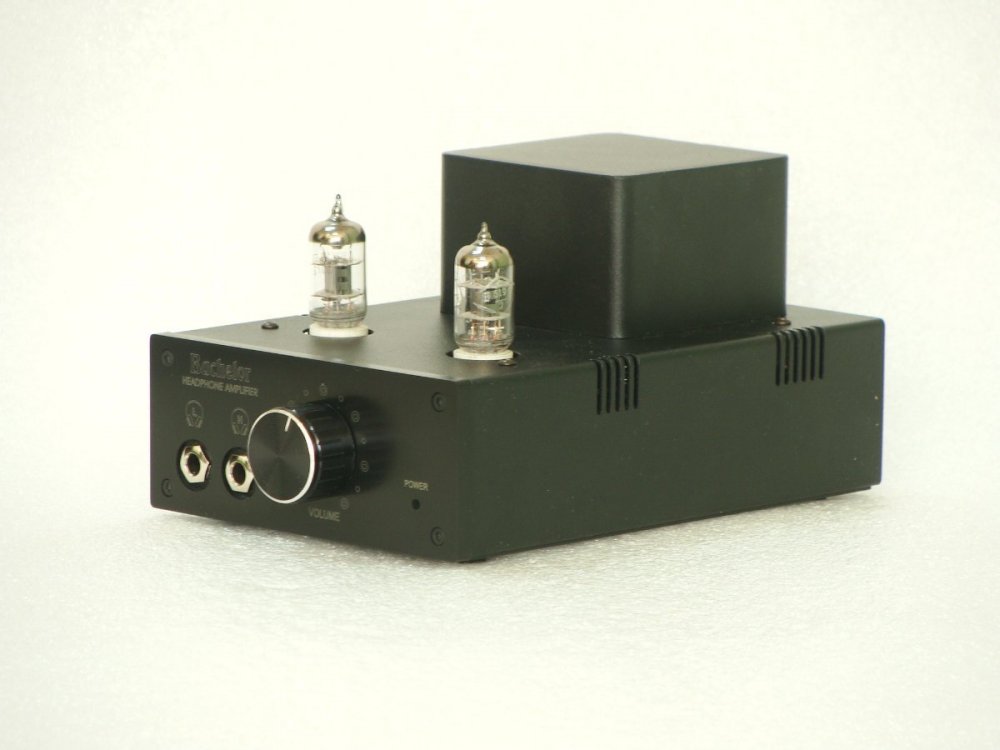

Zampotech Posted February 11, 2022 Share Posted February 11, 2022 (edited) Принимаются заявки на изготовление корпуса фонокорректора подобному корпусу SHURE M65 Оригинальный корпус выглядит так: Корпус, который преполагается изготовить будет выполнен на базе усилителя для наушников Bachelor, который выглядит так: Изменения, которые предполагается внести: - Не будет лицевой панели, вмеcто нее будет передняя панель с двумя парами отверстий для разьемов RCA - На задней панели останутся отверстия для сетевого разьема и выключателя. - На шасси будут три отверстия для установки экранированных 9-пиновых ламповых панелей. - Насчет отверстия для переключателя, я не вижу необходимости в нем, хотя принципиального возражения против него нет Ориентировочная стоимость корпуса - 2500 руб. Для изготовления необходимо от 10 заказчиков также возможны различные дополнения, если конечно они будут необходмы и не сильно усложнят конструкцию Контакты: email mail.retrokit#gmail.com WhatsApp 8 968 404-9967 (только сообщения) Edited February 11, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 14, 2022 Author Share Posted February 14, 2022 Корпус для октальных ламп (6Ж4) будет выглядеть так. Точно также будет выглядеть корпус для локтальных ламп типа 12Ж1Л На рендеринге корпуса не показаны надписи и метизы. 1 Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 16, 2022 Share Posted February 16, 2022 (edited) Примеряя к своим мыслям/заморочкам, не будет варианта с колпаком во всю ширь корпуса и повыше? чтоб уместить выходники, а внутри перегородка, чтоб силовик туда убрать, или такой же второй корпус под БП отдельный...., просто мысли вслух.. ПыСы, мне были бы интересны такие варианты и под окталь и под пальцы Edited February 16, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Климентий Posted February 16, 2022 Share Posted February 16, 2022 У вас своё производство? Или просто собираете коллективный заказ для отправки на завод? У меня тоже есть некоторые потребности в корпусах... Вопрос в технологических возможностях и цене... Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 16, 2022 Author Share Posted February 16, 2022 1 час назад, Drakon сказал: Примеряя к своим мыслям/заморочкам, не будет варианта с колпаком во всю ширь корпуса и повыше? чтоб уместить выходники, а внутри перегородка, чтоб силовик туда убрать, или такой же второй корпус под БП отдельный...., просто мысли вслух.. ПыСы, мне были бы интересны такие варианты и под окталь и под пальцы Нужен эскиз, с ориентировочными размерами, что-бы наши скромные возможности совпали с полетом вашей дизайнерской мысли Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 16, 2022 Author Share Posted February 16, 2022 (edited) 19 минут назад, Климентий сказал: У вас своё производство? Или просто собираете коллективный заказ для отправки на завод? У меня тоже есть некоторые потребности в корпусах... Вопрос в технологических возможностях и цене... Производство свое. Возможности: -Резка листового металла -Гибка -Контактная сварка -Покраска -Тампопечать и трафаретная печать для надписей на корпусах -Изготовление каркасов для трансформаторов из стеклотекстолита Есть намоточные станки, но пока не настроены. Коллективный заказ получается намного дешевле, т.к. затраты времени на подготовку к производству и обработке 1-го корпуса или 10-и корпусов практически одинаковые. Edited February 16, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 16, 2022 Share Posted February 16, 2022 (edited) 11 минут назад, Zampotech сказал: Нужен эскиз, с ориентировочными размерами, что-бы наши скромные возможности совпали с полетом вашей дизайнерской мысли Смысл делать новый корпус?))) Мне показалось проще сделать на имеющейся базе пару тройку вариантов Edited February 16, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 16, 2022 Author Share Posted February 16, 2022 2 минуты назад, Drakon сказал: Смысл делать новый корпус?))) Мне показалось проще сделать на имеющейся базе пару тройку вариантов Нужно знать размеры колпака, положение перемычки и расположение отверстий для ламп. Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 16, 2022 Share Posted February 16, 2022 2 минуты назад, Zampotech сказал: Нужно знать размеры колпака, положение перемычки и расположение отверстий для ламп. С габаритами уже есть понимание? В зависимости от ширины корпуса дам габариты колпака Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 16, 2022 Author Share Posted February 16, 2022 (edited) 2 минуты назад, Drakon сказал: С габаритами уже есть понимание? В зависимости от ширины корпуса дам габариты колпака намек понятен. габариты шасси (ДхВХШ) 265х53х130 мм Edited February 16, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 16, 2022 Share Posted February 16, 2022 (edited) 13 минут назад, Zampotech сказал: габариты шасси (ДхВХШ) 265х53х130 мм Не разгуляешься)))) по ширине)))( это тоже намек!!)))) риаа моноблок)))) вечером напишу Edited February 16, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 16, 2022 Share Posted February 16, 2022 Маловато будет!!!... Буду чертить эскиз.... Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 18, 2022 Author Share Posted February 18, 2022 (edited) Выкладывайте эскиз здесь, может ваша конструкция будет лучше Edited February 18, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...

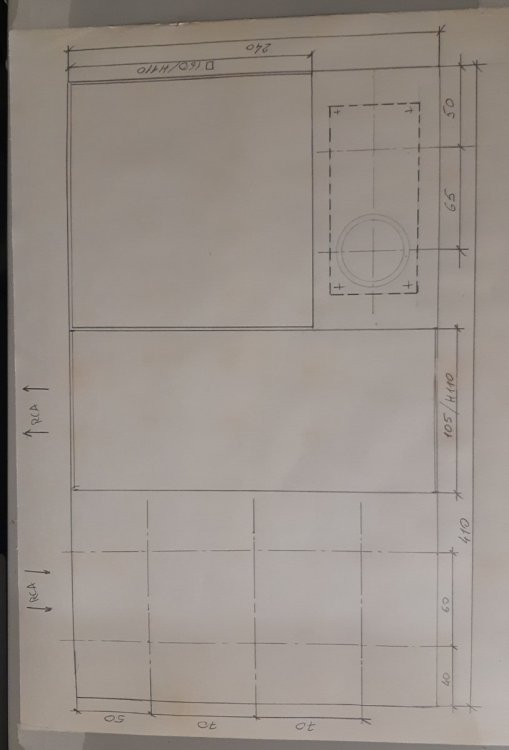

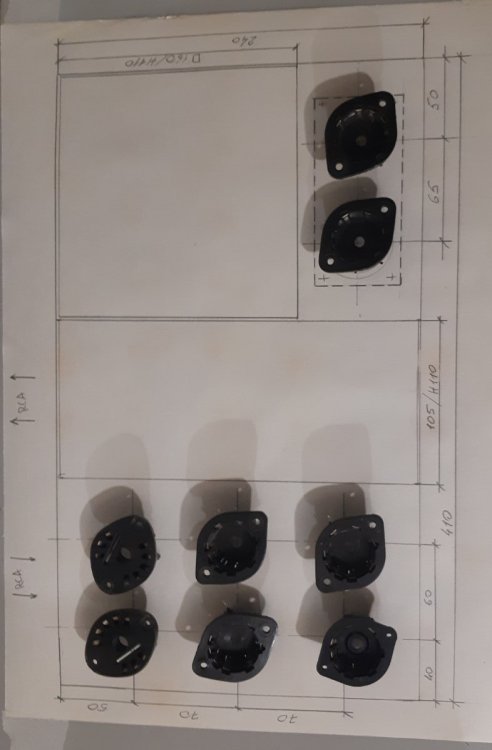

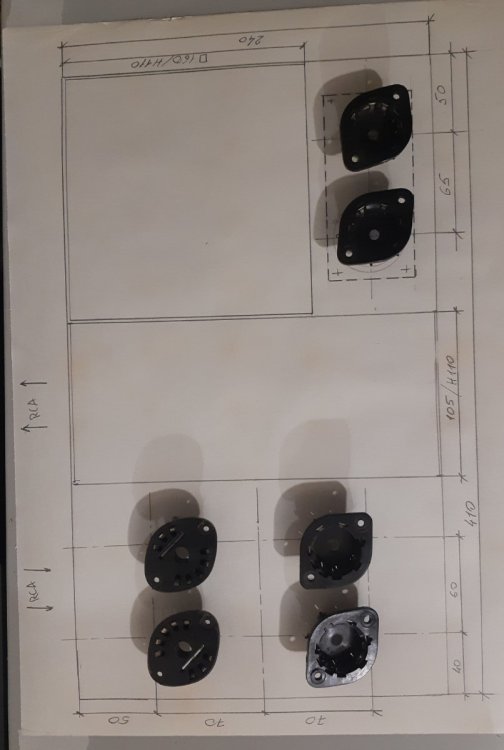

Drakon Posted February 18, 2022 Share Posted February 18, 2022 Эскиз к обсуждению Высота подвала 90-95мм, боковины и фасад будут деревом, потребность как на 2 и 3 фото и еще один 3й под октальные Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 18, 2022 Author Share Posted February 18, 2022 (edited) Как я понял, нужно изготовить П-образное шасси, без боковых стенок. С какой сторону загибы, с короткой или длинной стороны? Edited February 18, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 18, 2022 Share Posted February 18, 2022 (edited) Фасад длинная, боковины все же нужны в каком то упрощённом виде(хотя если коллеги подтянутся можно сделать полноценные), чтоб закрепить панели, загиб по длинным сторонам Забыл, еще нужны две перегородки по среднему колпаку, с отверстиями, Ну и колпаки тоже нужны Edited February 18, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 18, 2022 Share Posted February 18, 2022 (edited) сразу уточнения, чтоб лишнего не рисовать корпус 1 4 лампы 2 кена 2 пары RCA сетевой с предохранителем и 2 перегородки по среднему колпаку корпус 2 6 ламп 2 кена 1 пара RCA у ламп и 2 пары у среднего колпака и сеть, и 2 перегородки по среднему колпаку корпус 3 6 ламп 2 кена 1 пара RCA у ламп 2 пары у среднего колпака под колонки и сеть, на фасаде РГ и вкл предположу что отверстия под лампы могут быть одинаковыми, а фальши под разные панельки сетевой колпак с отверстиями вентиляции Диаметр отверстий под лампы 44мм Edited February 18, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 23, 2022 Author Share Posted February 23, 2022 (edited) Вот что получилось в рендеринге Edited February 23, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 23, 2022 Share Posted February 23, 2022 (edited) Ок, пришлю эскизы фальшей с отверстиями под панельки и размеры под трансы Edited February 23, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 24, 2022 Share Posted February 24, 2022 (edited) Уточнения по колпаку, высоту приняли одинаковой для всех вариантов 120мм, ширину можно уменьшить до 100мм, по глубине желательно внутренний размер сделать 241мм не меньше далее посадочные отверстия и габариты трансов: вариант 1 габарит трансов 90х90 посадочные шхд 58х52, по фальшам Ф38мм, между посадочными панельки 45,5мм, можно сделать 8 шт чтоб поставить панельки под нужным углом вариант 2 габарит трансов 85х117 посадочные 110х40, по фальшам Ф32мм, между посадочными 44мм, также можно сделать 8 шт вариант 3 немного изменилась концепция, габариты и колпаки те же, просто "звуковой" колпак развернулся на 90 и уехал в тыл, габарит трансов 85х120 посадочные 110х40 но эскиз выложу чуть позже с отверстиями под лампы и фальши Edited February 24, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 25, 2022 Author Share Posted February 25, 2022 (edited) На все изменения нужны эскизы с размерами. Мое понимание может не совпадать с замыслом и видением автора. Тупой карандаш сейчас лучше острых мозгов Edited February 25, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...

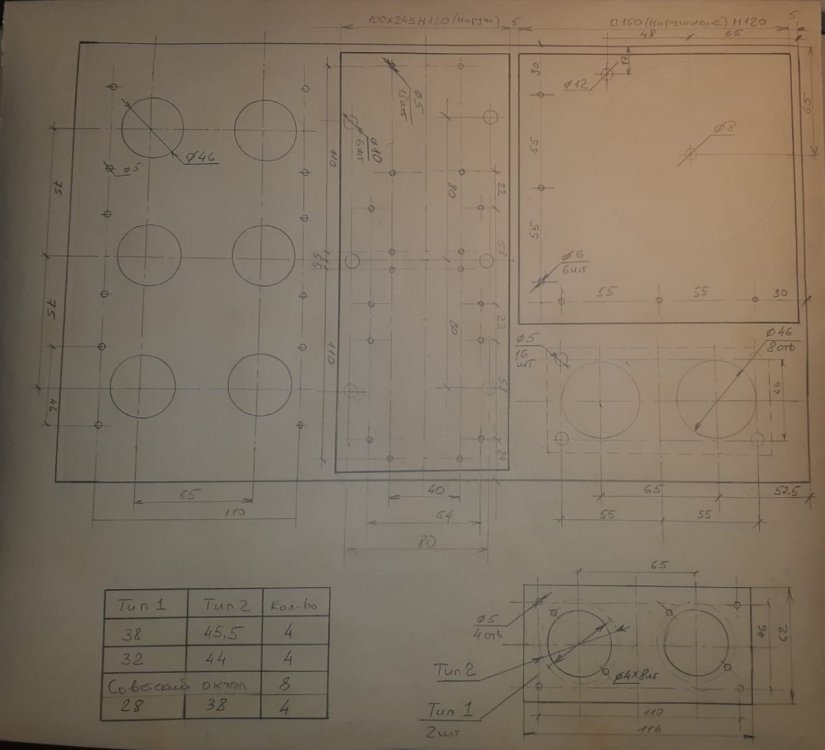

Drakon Posted March 9, 2022 Share Posted March 9, 2022 (edited) Вот эскиз, пока остановился на одном варианте, пара мне и пара Виталию, он вроде писал тебе добавил расстояния от краев и между колпаками, габариты немного выросли)) карандаш заточил))) Edited March 9, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
Drakon Posted March 10, 2022 Share Posted March 10, 2022 Да, забыл габаритные проставить, 255х420н90 Quote Link to comment Share on other sites More sharing options...
Zampotech Posted March 10, 2022 Author Share Posted March 10, 2022 (edited) 9 часов назад, Drakon сказал: Вот эскиз, пока остановился на одном варианте, пара мне и пара Виталию, он вроде писал тебе добавил расстояния от краев и между колпаками, габариты немного выросли)) карандаш заточил))) Длинный колпак должен иметь 6 точек крепления, по три точки на каждую длинную сторону. Где их разместить? Edited March 10, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Drakon Posted March 10, 2022 Share Posted March 10, 2022 По углам и по центру Quote Link to comment Share on other sites More sharing options...
