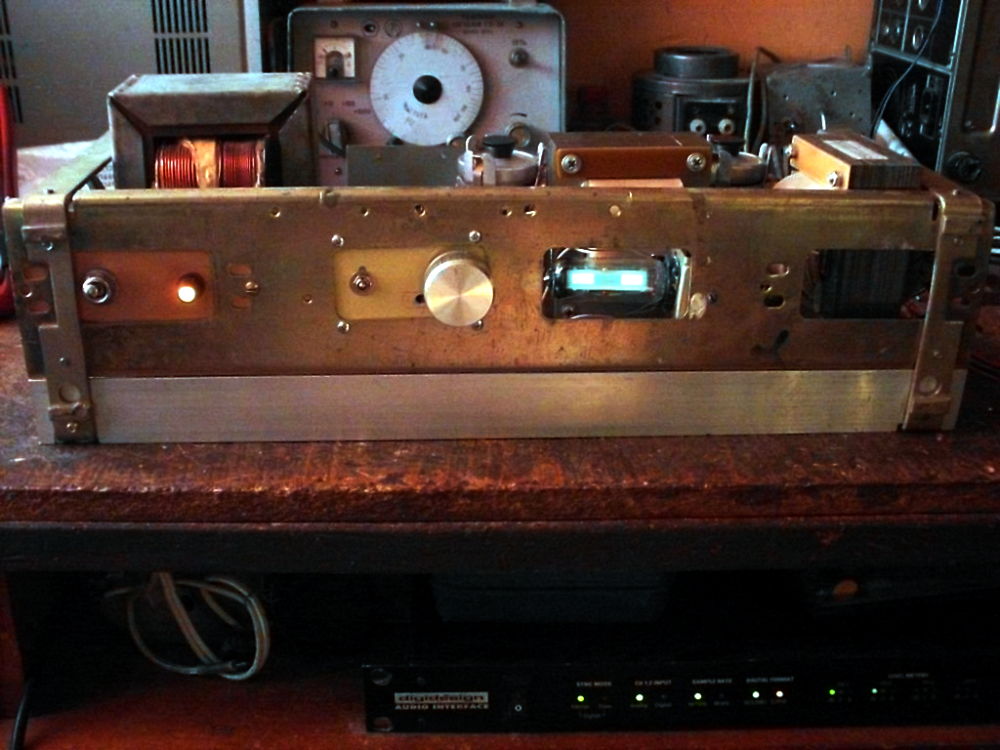

Phlanger Posted September 2, 2022 Share Posted September 2, 2022 В однотактном ультралинейном включении. Достались мне намедни три трансформатора - совершенно загадочного происхождения силовой, размером несколько напоминающий КВНовский, и два хороших выходных с отводами от середины анодной обмотки. Итого +420 анодного уже после фильтра на полевике "и всё такое". Соотв., три имевшихся накальных обмотки были соединены последовательно и запиханы в выпрямитель смещения, а недостающее смещение образовано катодным резистором. После чего экранные сетки ГУ-50 меня угораздило прицепить к тем отводам от середин анодных обмоток. После чего [марhалкой на 6Е3П, которую возжелал потерпевший] было обнаружено, что эта штука медленно и печально, с небольшой амплитудой, но весьма уверенно жужжит где-то в диапазоне промежуточных волн. Вытаскивание ламп входного каскада на процесс не влияло никак. Танъцi с бубнаме в форме запихивания антизвонных резисторов, ферритовых колечек и высоковольтных керамических емкостей в разные места - тоже. Явление удалось полностью элиминировать подключением параллельно всей анодной обмотке последовательной RC-цепи из таки керамики на тысячу пик и резистора на 2 килоОма. ...однако выхлопа эта хреновина в итоге давала по семь Ватт на канал. А то как заладят - тристаббеее, тристаббеее... 1 1 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted September 2, 2022 Share Posted September 2, 2022 На старом аудиопортале audioportal.su в разделе Усилители, Лампы, Трансформаторы, на 2й стр. есть ветка "ГУ50 - панацея для начинающих?" 3 1 Quote Link to comment Share on other sites More sharing options...
Алексей Posted August 21, 2023 Share Posted August 21, 2023 02.09.2022 в 13:18, Gegen сказал: На старом аудиопортале audioportal.su в разделе Усилители, Лампы, Трансформаторы, на 2й стр. есть ветка "ГУ50 - панацея для начинающих?" Здравствуйте на сетку гу50 напрога большая 350 куда это Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 21, 2023 Share Posted August 21, 2023 360В в ТРИОДНОм вкл. ; напряжение на экранной сетке в динамическом режиме изменяется вместе с анодным, мощность на экр сетке не выходит за допустимый предел. http://sergeev21.narod.ru/teo.htm Книги - рулез и источник знаний. Главы по электровакуумным приборам из учебника Бодиловского. Электронные усилители. Учебник Рамма. Проектирование и расчет ламповых усилителей ЗЧ. Автор А.А.Ризкин И многое другое, нужное и полезное. 1 Quote Link to comment Share on other sites More sharing options...
Алексей Posted August 23, 2023 Share Posted August 23, 2023 Здравствуйте а если 300 вольт за стабилизировать на 6с33с унч работать как будит Если где схема стабилизации 250 вольт проверенная Опыт у Вас большой и грамотный судя по ответам На кв усилитель у меня стоит стабилизатор на 650 вольт на 6с33с на сетку 2 Хочу унч сделать стабилизатор на 6с33с Может пустая трата будит Quote Link to comment Share on other sites More sharing options...

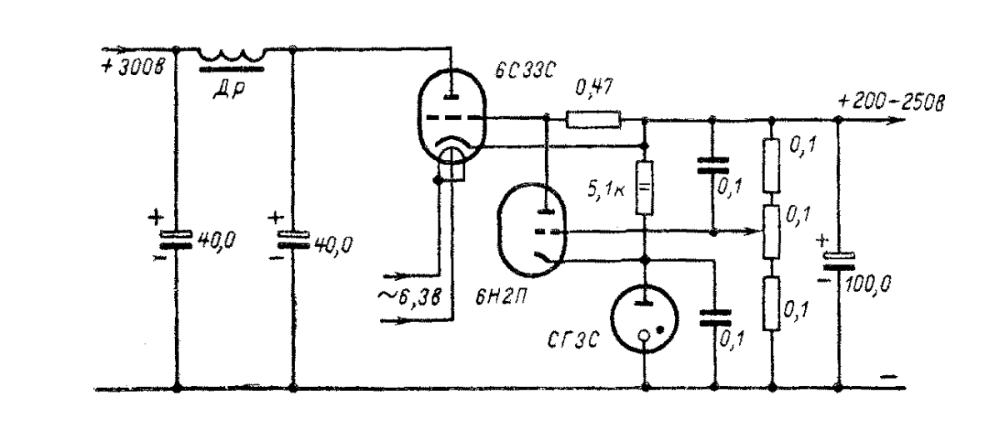

Gegen Posted August 23, 2023 Share Posted August 23, 2023 ..... 2 Quote Link to comment Share on other sites More sharing options...
ВВФ58 Posted August 23, 2023 Share Posted August 23, 2023 Ув ГЭГЭН,овчинка выделки стоит?,и,ежели стоит в каком случае? Quote Link to comment Share on other sites More sharing options...
Gegen Posted August 23, 2023 Share Posted August 23, 2023 Стоит, если делается измерительное и прецезионное устройство, например генератор ВЧ, НЧ, измерительный прибор. В УНЧ можно сделать, влияние его невелико. Особенно, если нормально сетевое напряжение. Об этом писал Цыкин в своей книге "Усилители электрических сигналов", дословно цитату не помню, лезть в кладовку за книгой, и искать не хочется. 1 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted August 24, 2023 Share Posted August 24, 2023 Делать стабилизатор напряжения второй сетки для ГУ-50 на 6С33С незачем, у второй сетки ГУ-50 максимальный ток при стандартном даташитном напряжении 20 миллиампер. Делать его в принципе - имеет смысл, если анодное напряжение значительно превосходит экранное (что для ВЧ пентодов нормально) и лампа работает в достаточно напряжённых режимах. Попробуйте воспользоваться простейшей схемой, понизив напряжение на входе и подобрав стабилитрон или делитель в сетке лампы. 2 Quote Link to comment Share on other sites More sharing options...
