Есть рупорные системы системы прямого и обратного излучения, есть широкогорлые и узкогорлые. У каждого типа - свои любители и апологеты...  Вы бы ещё спросили, живёт ли рыба в океане....В-)

Link to comment
Share on other sites

  • 2 weeks later...

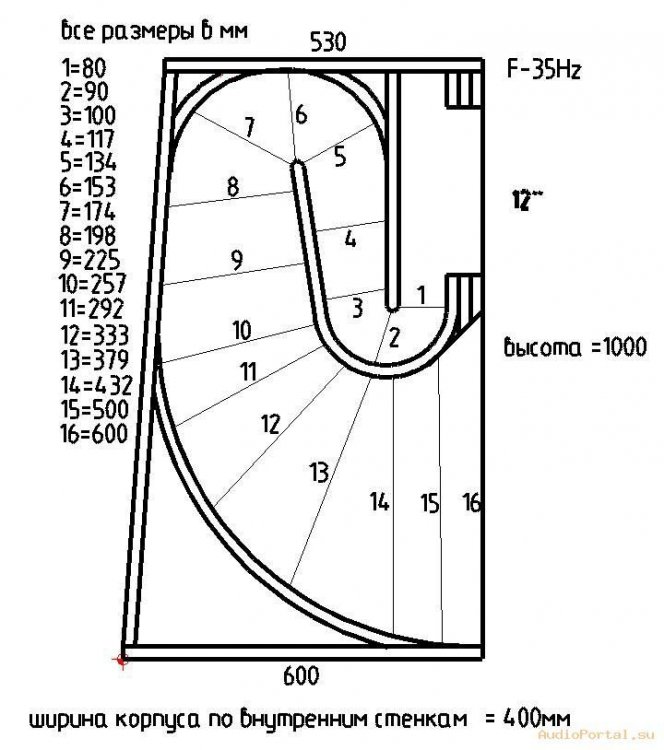

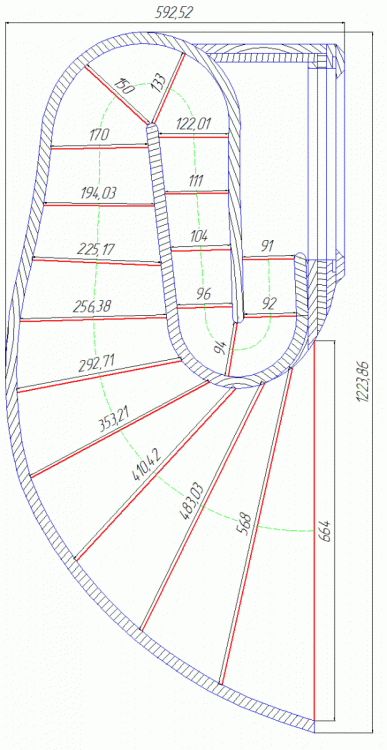

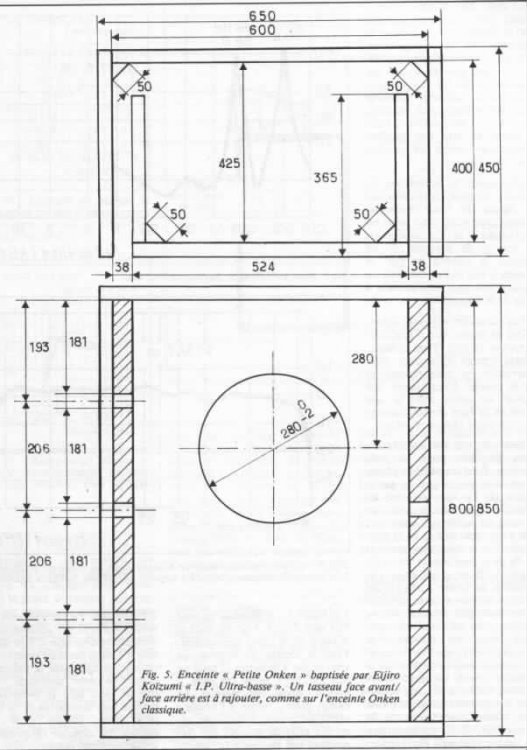

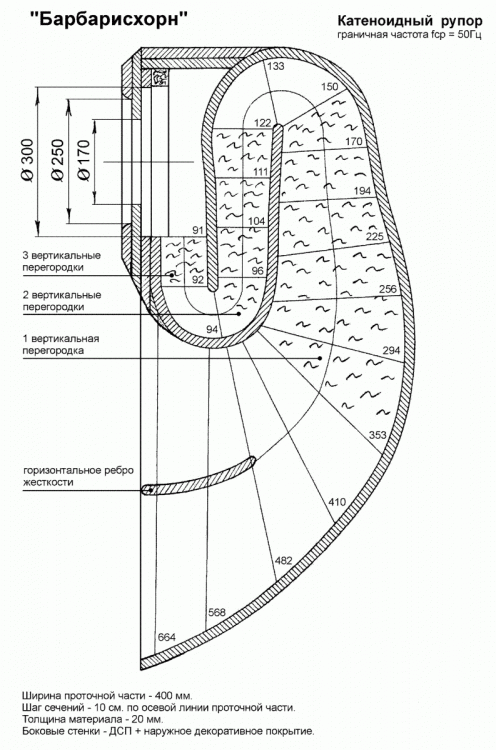

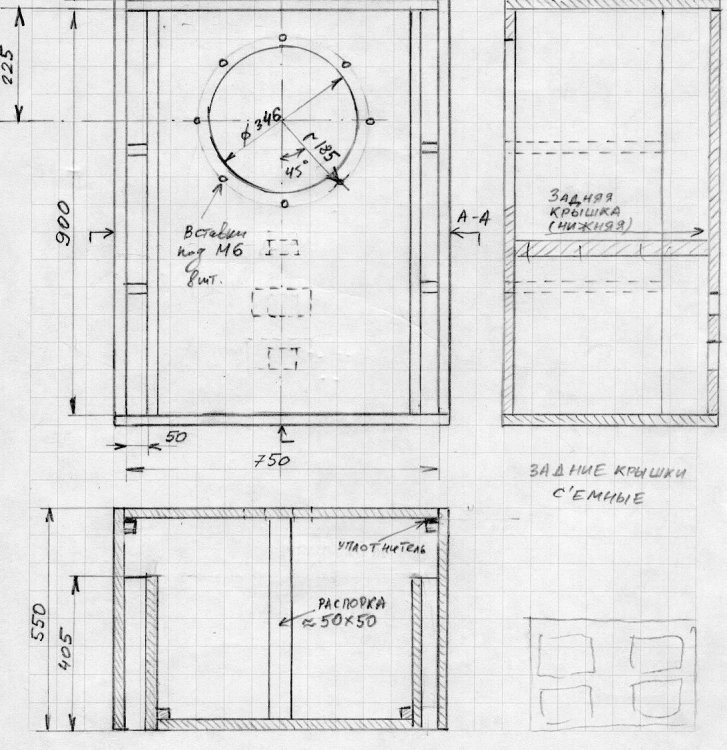

Вот некоторое количество файлов от Борис Борисыча и производные.

Сам построил ВВ-BLH на 4А32 очень старых. Пока доволен.

Модераторов прошу подправить если что не так.



attachment (1).gif

attachment (2).gif


BB original.jpg

Katenoid horn.JPG

ONKEN Petit 2A9.jpg


Технология.doc

Edited by BUX
  • Like 2
  • Thanks 2
Link to comment
Share on other sites

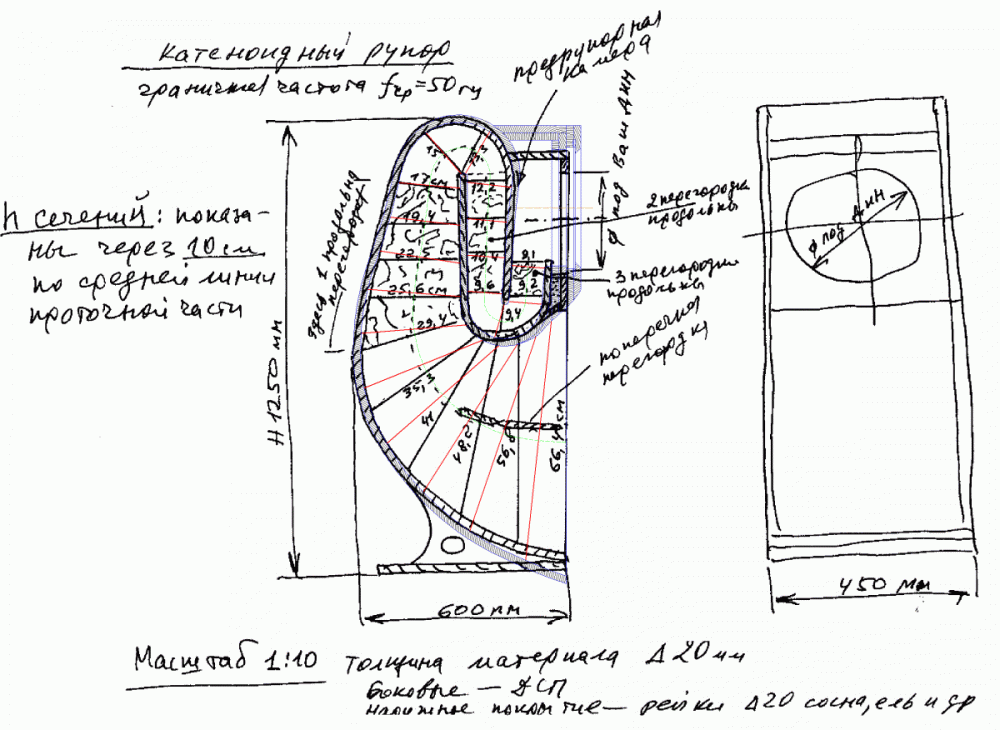

Как автор вот этих эскизов, нарисованных с письма Бориса Борисовича, и как автор вот таких практических реализаций этих конструкций на динамиках Гудманс-Аксиом301(см. фото), могу с полной ответственностью сказать, что по звучанию это был мой ХУДШИЙ АКУСТИЧЕСКИЙ ПРОЕКТ в жизни. Впоследствии звучание было несколько улучшено введением зазора между корзиной динамика и передней фальш-панелью. Но продан проект был впоследствии по цене дров. Так что очарованные рупорами-бэкхорнами, имейте ввиду, что красивое не всегда хорошо звучит.

 2088516217_Katenoidhorn.JPG.947c2b8c9554e5e59cc71dd52907ecef.thumb.jpg.6168cb93f5797641f946ca106d74d0f8.jpg1115386568_.jpg.69a6675d84ddcae7c926238c22bb9aad.jpg

Edited by U.L.F.
  • Like 1
Link to comment
Share on other sites

Имею совершенно противоположный опыт реализации рупорной системы. К сожалению, расчёты канули в лету вместе со старым хардом, осталась только полпростыни на миллиметровке где-то в кладовке (могу найти и сфотографировать). Основа была взята с сайта Димы Тумасова, Барис Борисович помог подкорректировать, играли правда от 60Гц вначале с 2А12, потом подтянул согласованием с однотактом, но больше замеров не производил. Так вот, это ЛУЧШИЙ НИЖНИЙ РЕГИСТР, который я слышал. В разное время, в сравнеии участвовали и ФИ Сервин Вега 1989 года (оригинал) и ЗЯ Кинап на 2А12 и т.д. Даже не представляю, что может меня заставить отвернуться от рупорного оформления. Видимо- "на каждый ух......"


  • Like 1
Link to comment
Share on other sites

9 часов назад, U.L.F. сказал:

Как автор вот этих эскизов, нарисованных с письма Бориса Борисовича, и как автор вот таких практических реализаций этих конструкций на динамиках Гудманс-Аксиом301(см. фото), могу с полной ответственностью сказать, что по звучанию это был мой ХУДШИЙ АКУСТИЧЕСКИЙ ПРОЕКТ в жизни. Впоследствии звучание было несколько улучшено введением зазора между корзиной динамика и передней фальш-панелью. Но продан проект был впоследствии по цене дров. Так что очарованные рупорами-бэкхорнами, имейте ввиду, что красивое не всегда хорошо звучит.

 2088516217_Katenoidhorn.JPG.947c2b8c9554e5e59cc71dd52907ecef.thumb.jpg.6168cb93f5797641f946ca106d74d0f8.jpg



Главное это написать на эскизе 35 Гц!  🙈

Это практически тапок, длинной 1,5 м и устьем 24 дм^2.  Тапки для домашки не годятся, от слова совсем.

Link to comment
Share on other sites

10 часов назад, Михаил Михаилов сказал:

Даже не представляю, что может меня заставить отвернуться от рупорного оформления. Видимо- "на каждый ух......"

Видимо да... Вкусовщина. Мне и потом приходилось слушать пару рупорных систем(причём одна ооооочень именитая) и на мой вкус это было... да вообще никак. Много труда, средств, огромные габариты и совершенно не соответствующее всему этому звучание.

Link to comment
Share on other sites

Коллеги, лет так 7-8 назад был интерес к рупорному оформлению... Прямо душа запала на Тыловой Рупор Бориса Борисовича, барбарисхорн который...

Собрал кучу материала... сам изрядно почертил... сделал раскладку слоеного рупора из фанеры для фрезерного ЧПУ станка... потратил кучу денег, кучу времени, сил... Динамики 100ГДШ-33-8 НОЭМА ... Помню Анатолий Манаков сильно отговаривал меня от этой затеи.... не послушал его... очень уж внешний вид рупоров ослепил сознание... в результате продал их по цене дров... так у меня с рупорами и не срослось ничего... Не было там НЧ регистра достойного... зато габариты по 100кг каждый...

В общем кому интересно... все материалы по рупорам которые я сохранил у себя тут https://drive.google.com/file/d/1qu8T3S3wIwNmgUSHfcLh03tYxEq43PMw/view?usp=sharing

IMG_20151108_110733.thumb.jpg.0fd5435f8e2a09e8f749b57cde170193.jpgIMG_20151031_113221.thumb.jpg.56a9f83ae73d1b74ec3a3cc01534011d.jpgIMG_20151025_233320.thumb.jpg.e56a0a89c3f799499f2025b11284b7e6.jpgIMG_20151025_233256.thumb.jpg.14b000ec656cc81a2a6c432ee21a783e.jpgIMG_20151021_081841.thumb.jpg.c8a374c59a170cf9ce034dd4e7bf391a.jpgIMG_20151021_081706.thumb.jpg.789eb0e3fe74207662a4ea532186b953.jpgIMG_20150919_202826.thumb.jpg.05d0ca1b6506d68f0e3458995a9a16b5.jpgIMG_20150530_201550.thumb.jpg.c6b756fd33f720ac12efe6c34cb80182.jpg

Сборка рупор3.jpg

Сборка рупор4.jpg

Сборка рупор5.jpg

  • Like 4
Link to comment
Share on other sites

13.02.2022 в 22:06, U.L.F. сказал:

введением зазора между корзиной динамика и передней фальш-панелью.



Щелевой фазоинвертор?

Link to comment
Share on other sites

5 минут назад, KAA сказал:

Щелевой фазоинвертор?

Я бы наверное не назвал это именно фазоинвертором, объём предрупорной камеры ничтожно мал. Тут цель была  именно разгрузить дифузор динамика. нагруженного на канал рупора и снизить эффективность работы самого рупора. Иначе средние частоты звучали зажато. На самом деле система была очень жанровой. Впрочем, те самодельные бэкхорны которые я слушал в том числе и очень именитых системах, были такими же. Может просто не моё...

Link to comment
Share on other sites

2 часа назад, Климентий сказал:

Помню Анатолий Манаков сильно отговаривал меня от этой затеи.... не послушал его... очень уж внешний вид рупоров ослепил сознание... в результате продал их по цене дров... так у меня с рупорами и не срослось ничего... Не было там НЧ регистра достойного... зато габариты по 100кг каждый...

Вот аналогично всё...

Link to comment
Share on other sites

1 час назад, U.L.F. сказал:

Я бы наверное не назвал это именно фазоинвертором, объём предрупорной камеры ничтожно мал.

Полагаю, Вам известно, что частота настройки фазоинвертора пропорциональна корню квадратному из площади сечения тоннеля, делённому на его длину. Именно поэтому ма-аленькая щель может иногда очень заметно работать в качестве vented port; англоязычная литература очень чётко отличает это понятие от bass reflex, чего в русскоязычной литературе, к огромному сожалению, нет - а совершенно напрасно.

Link to comment
Share on other sites

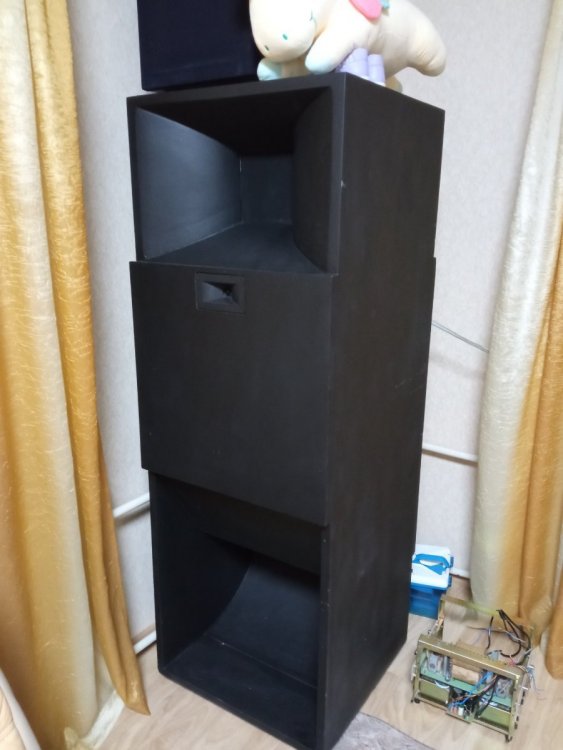

Такие щели вокруг динамиков прекрасно работают в качестве ФИ, не гудят, и органично вписываются в общее звучание, а еще легко реализовать, система становится не критична к жесткости конструкции корпуса. IMG_20220216_210103.thumb.jpg.df2eb74091d329ae63e5436c223f48db.jpgIMG_20220216_210124.thumb.jpg.3029d179f988747f737b3eb967fc591d.jpg

Edited by Dolboyacher
  • Like 1
Link to comment
Share on other sites

24 минуты назад, KAA сказал:

Полагаю, Вам известно, что частота настройки фазоинвертора пропорциональна корню квадратному из площади сечения тоннеля, делённому на его длину. Именно поэтому ма-аленькая щель может иногда очень заметно работать в качестве vented port; англоязычная литература очень чётко отличает это понятие от bass reflex, чего в русскоязычной литературе, к огромному сожалению, нет - а совершенно напрасно.

Да там и не было туннеля как такового. Щель между корзиной и панелью примерно 1см, за счёт шайб на крепёжных винтах. Это конечно можно в какой-то степени рассматривать как фазоинвертор, но с частотой настройки наверное уже в области нижней середины. Это просто был жест отчаяния улучшить звучание хоть как-то... Делал по совету того же Бориса Борисовича, т.к. результат совершенно не нравился. Потом я уже эстетики ради профрезеровал в панели такие щели по периметру корзины, т.к. корзина на проставках смотрелась диковато. Это всё помогало, но недостаточно для того чтоб слушать эти поделки и влюбиться в  звучание бэкхорна.

Edited by U.L.F.
Link to comment
Share on other sites

3 часа назад, Климентий сказал:

так у меня с рупорами и не срослось ничего... Не было там НЧ регистра достойного... зато габариты по 100кг каждый...

В общем кому интересно... все материалы по рупорам которые я сохранил у себя тут https://drive.google.com/file/d/1qu8T3S3wIwNmgUSHfcLh03tYxEq43PMw/view?usp=sharing

Да Вы батенька мазохист похлеще моего...  🤪

  • Like 1
Link to comment
Share on other sites

Если честно я так и не понял шумихи вокруг барбарисхорна... Красивый распиаренный корпус... Но звука я от него не услышал... Кто-то реально получил от этого рупора достойный НЧ регистр?

Link to comment
Share on other sites
