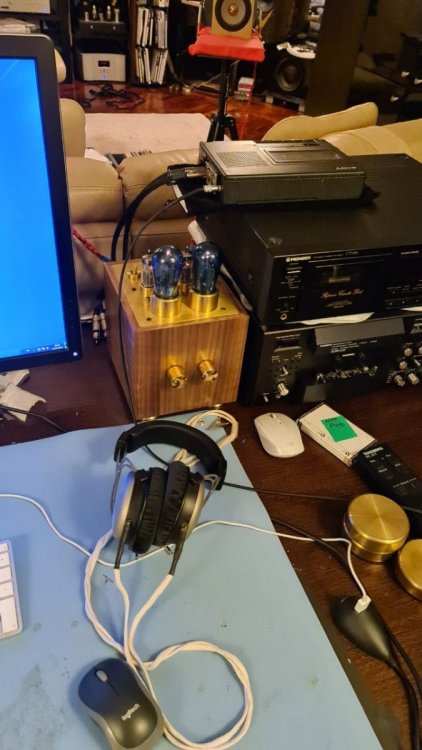

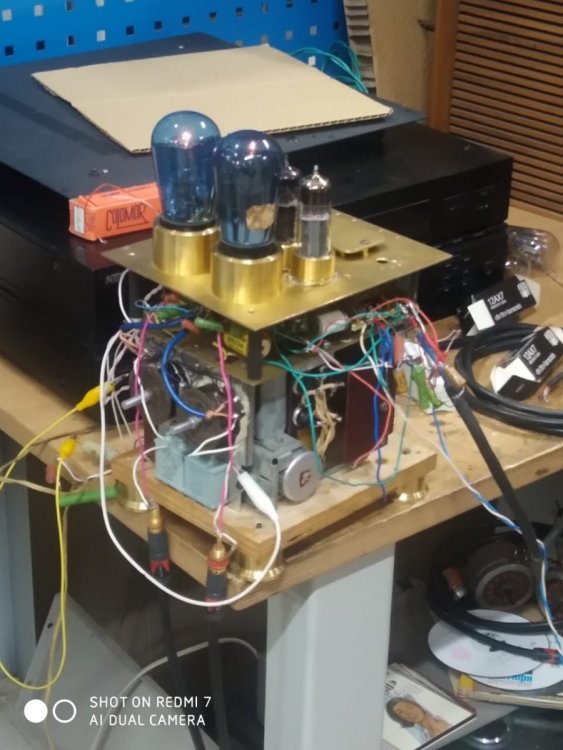

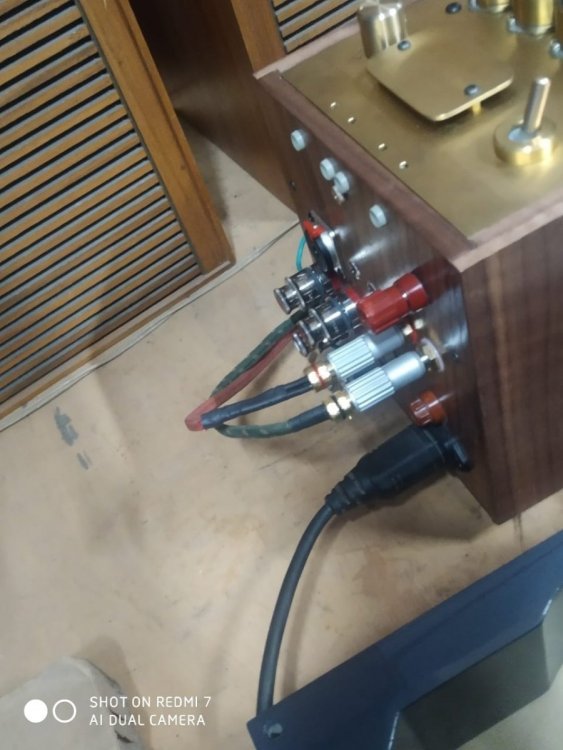

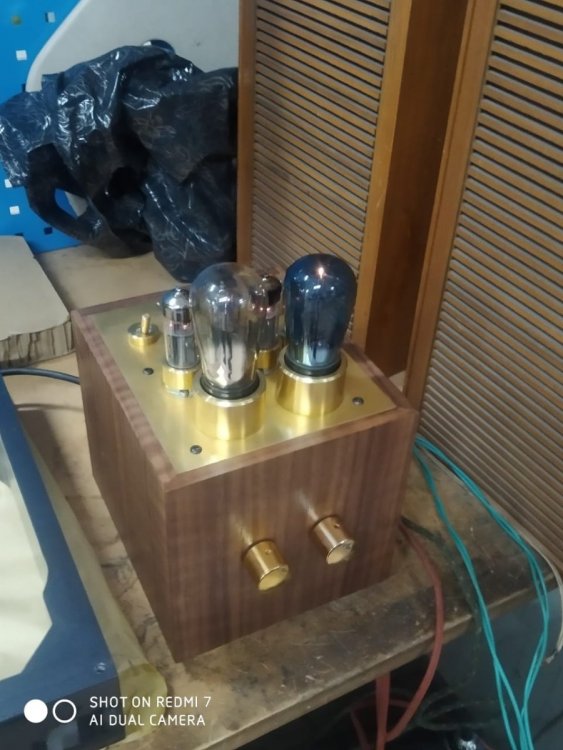

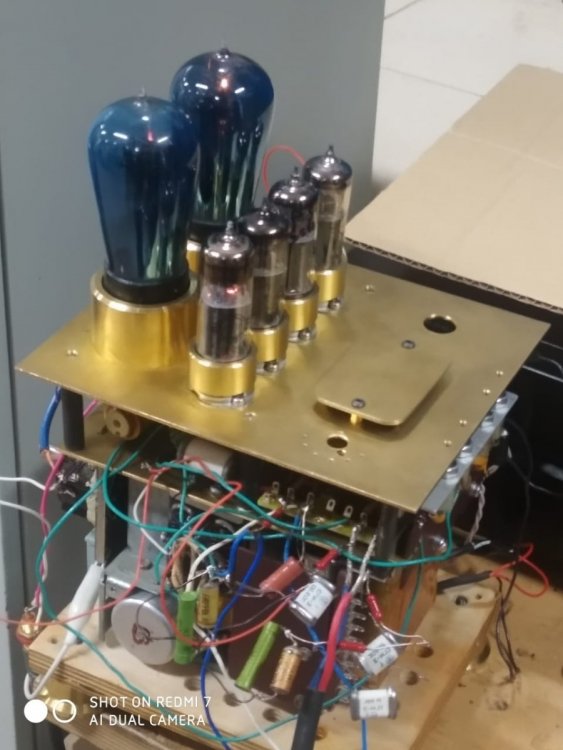

Xpюн22 Posted February 8, 2022 Share Posted February 8, 2022 (edited) Некоторое время назад был коллективными усилиями создан вот такой симпатичный "кубик", примерно 16х16х16 см. В качестве основы были взяты выходные и силовой трансформаторы от некоей немецкой радиолы конца 50х - начала 60х г.г.(Саба или Грюндиг, а может даже и Телефункен, точно уже установить невозможно). В данном усилителе имеется переключатель на 6 положений " Правильно - Хорошо". На фото вид законченного устройства и в процессе подгонки установок "правильности" и "хорошести" 🙂 . Ждём, как нынче заведено, высококонструктивных комментариев про "чюдатворнаи лампашьки" - ибо аж синие! , "пьявадоськи" и палосачьки, не забываем про "бабушкину радиолу", соответственно можно предположить "звучянеее". Edited February 8, 2022 by Xpюн22 6 Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 8, 2022 Share Posted February 8, 2022 Никита, молодцы, сделали - хорошо, нравится - слава богу. Технически не нуждаешься в поддержке и совете, остальное-флуд и флейм. Всего доброго! Анатолий Манаков <gеgеn48@mаil.гu> Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 8, 2022 Share Posted February 8, 2022 Так так!! Крючок хорошо, подкормка еще лучше, а где подробности????))) Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 8, 2022 Author Share Posted February 8, 2022 Нравится и может быть рекомендовано коллегам, на мой взгляд! Более того, будет повторено непременно, но в менее сложном для исполнения "дизайне". К сожалению, собственно схема, которая в основе, канула вместе со старым форумом, там Анатолий Иосифович выкладывал её в "листая старые страницы" или что то в таком духе... Попробую найти ближайшую такую другую похожую и закинуть сюда, чтоб не рисовать самому... Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 8, 2022 Share Posted February 8, 2022 Достаточно названия ламп)) Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 8, 2022 Author Share Posted February 8, 2022 (edited) 4 шт 6ф3п, на входе 27,56,76 и т.п., в данном случае по ТЗ они должны быть синие.Простейший линейный каскад с Ку порядка 5 и регулятором громкости после. Анодное напряжение и напряжение смещения выпрямляется диодами д205. Edited February 8, 2022 by Xpюн22 Quote Link to comment Share on other sites More sharing options...
Drakon Posted February 8, 2022 Share Posted February 8, 2022 Любопытно))) Quote Link to comment Share on other sites More sharing options...
Пикассо Posted February 8, 2022 Share Posted February 8, 2022 Исполнение стильное, за внешний вид - зачёт) Quote Link to comment Share on other sites More sharing options...

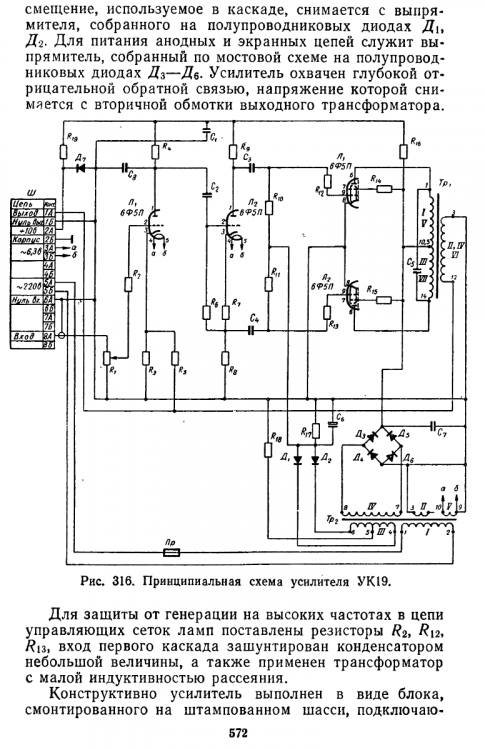

Phlanger Posted February 8, 2022 Share Posted February 8, 2022 1 час назад, Xpюн22 сказал: собственно схема, которая в основе, канула Берём вот это. В Радио годика 1970-го примерно. C5 и C6 выкидываем. Пентоду экранную сетку закидываем на анод через резистор. А потом ещё и смещение фиксированное. А потом 6Ф5П поменять на 6Ф3П. "Это просто ловкость рук!"(с) Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 8, 2022 Author Share Posted February 8, 2022 (edited) Не-не... Забыл сразу уточнить. У нас РР. 7,5 Вт на 1 кГц на 6 ом. Ибо предполагается и работа на относительно "тупые" малогабаритные АС. С5 не выкидываем, а уменьшаем и ставим ещё параллельно защитные диоды-супрессоры, в целях лучшего сохранения винтажных выходников. Edited February 8, 2022 by Xpюн22 1 Quote Link to comment Share on other sites More sharing options...

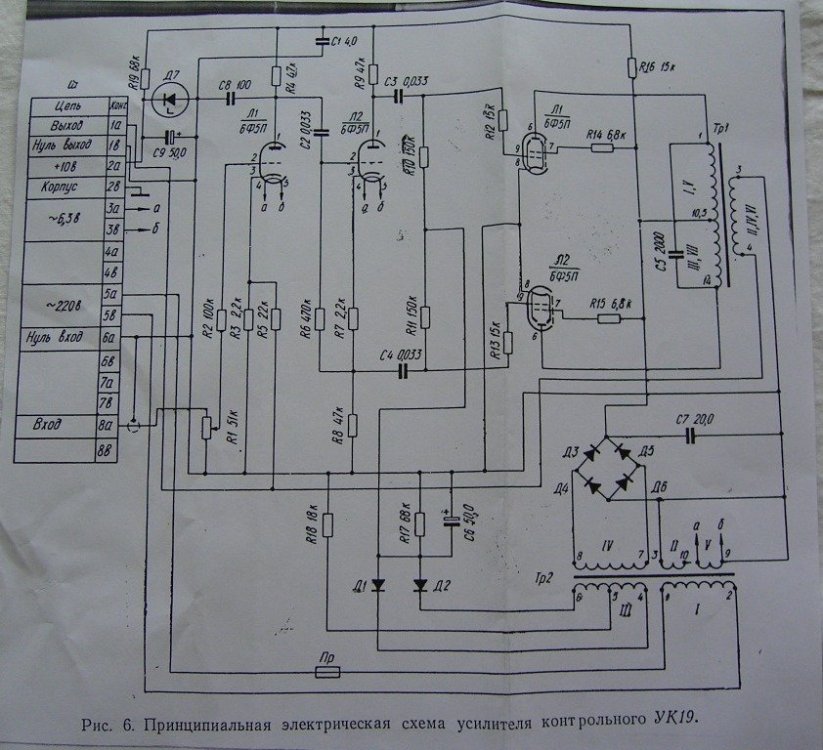

Phlanger Posted February 8, 2022 Share Posted February 8, 2022 Тогда можно начать танцовать вот от чего Quote Link to comment Share on other sites More sharing options...
Ден123 Posted February 8, 2022 Share Posted February 8, 2022 3 часа назад, Xpюн22 сказал: Некоторое время назад был коллективными усилиями создан вот такой симпатичный "кубик", примерно 16х16х16 см. В качестве основы были взяты выходные и силовой трансформаторы от некоей немецкой радиолы конца 50х - начала 60х г.г.(Саба или Грюндиг, а может даже и Телефункен, точно уже установить невозможно). В данном усилителе имеется переключатель на 6 положений " Правильно - Хорошо". . Привет, Никита. Что такое "переключатель на 6 положений " Правильно - Хорошо"? PS об РСА, у них внутрях вспененная "кака" с обмеднением и покрытая рандолью, да еще и ляминь сверху накручен. Такие потеряют по дороге половину "Звуков му....". Точно знаю, сам такие использую. 🙈👀🙈👀🙈 Quote Link to comment Share on other sites More sharing options...
Некто Posted February 9, 2022 Share Posted February 9, 2022 Какова глубина ООС и требования к чувствительности? Точнее - для чего понадобилась "оСИНЕзационная" лампа? Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 9, 2022 Share Posted February 9, 2022 Глубина ООС будет зависеть от включения оконечных ламп; триод-ул-тетрод. Лампы с синим стеклом - кенотроны, так выпущены с завода. Quote Link to comment Share on other sites More sharing options...
Некто Posted February 9, 2022 Share Posted February 9, 2022 А мне кажется это "27" Arcturus, дающая около +12дБ. Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 9, 2022 Author Share Posted February 9, 2022 13 часов назад, Phlanger сказал: Тогда можно начать танцовать вот от чего "Вы, сударь, украли мою схему, добавив в неё лишь РЕОСТАТЪ!!!"(С) Ничего изобрести нельзя.... Собсно, на этом можно танцовать и закончить, весьма сильно похоже, и название УК - "Усилитель Кубик", а точно под копирку всё равно никто не повторит, включая авторов... Обратите внимание - связь первого каскада со вторым ПОСРЕДСТВЕННАЯ, через конденсатор, а не как обычно в таких схемах! "Они что-то знали!" Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 9, 2022 Share Posted February 9, 2022 Ну там кагбе очевидно всё. Анодное напряжение первого каскада шестьдесят Вольт, или сто двадцать - есть, наверно, разница? Тем более, что ему, первому, и надо давать полный размах, второй-то без усиления... Quote Link to comment Share on other sites More sharing options...

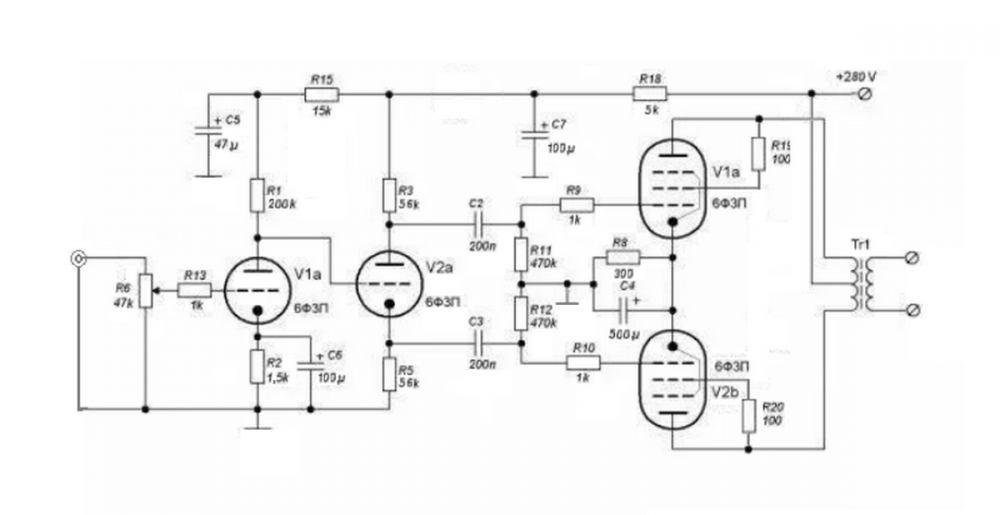

Алексей У. Posted February 15, 2022 Share Posted February 15, 2022 Привет, коллеги. Пытался вчера схему прикрепить, что-то не получалось, пробую сегодня. Нашёл, РР 6ф3п от МАИ, ака Гэгэн. У меня на старом компе , около 3 гигов разных схем, параметров ламп, некоторые страницы со старых сайтов. Но пока найдёшь что-то нужное, много времени проходит. В вордовском файле - вариант изготовления уся, со сдвоенным трансом на выходе, из двух ТВЗ1-9 далают один РР-транс. У оригинальной схемы, насколько помню, должен использоваться транс типа ТВЗ-1-6. железо 3408, ШЛМ 16х32, первичка около 40Гн и 3000вит, с отводом от середины, провод правда тонковат, 0.15 вроде , но для первого раза сойдёт. Отличные трансы получаются для этого РР на ОСМ0.1, у кого есть такое железо, или ЕИ96, сердечник 32х30, окно 16х48, даже с толщиной листов 0.5мм годится, а 0.35 или 0.25мм - вообще замечательно будет!. ( ЕИ96, от старой комповой техники , принтеров), или от ИБП старых, НЕсмарт которые, на 250-300Вт были. ) С Василием "Карта", много РР-торов для подобных схем сделали, в своё время, торы тоже неплохо работают здесь, лишь за балансировкой плеч надо следить периодически, желательно проверять и подстраивать. Помню, были даже варианты с пилеными торами, сердечник режется, стягивается, отжигается повторно, пропитывается заново, а лишь потом отдаётся в этап намотки. Себестоимость в разы выше выходит у сердечника, но зато прямо по Партриджу : маленький технологический зазор в 30-50мкм (хотя делали и 0.1, 0.2. 0.4мм, с медью или латунью, или стеклотканью в зазоре для SЕ-торов ) - даёт очень хорошую линейность, и расширяет пределы допустимой индукции. Без зазора, делали в основном на +- 1.35Тл/20Гц, а с зазором -вполне можно и +- 1.6Тл/20Гц. PP_6ф3п_Андреев (1).doc 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 17, 2022 Share Posted February 17, 2022 09.02.2022 в 00:31, Xpюн22 сказал: К сожалению, собственно схема, которая в основе, канула вместе со старым форумом, там Анатолий Иосифович выкладывал её в "листая старые страницы" или что то в таком духе... Попробую найти ближайшую такую другую похожую и закинуть сюда, чтоб не рисовать самому... Привет, Никита! Может быть эта, как-то делал, выходные тр ТВЗ-1-6. Удачи! 3 Quote Link to comment Share on other sites More sharing options...

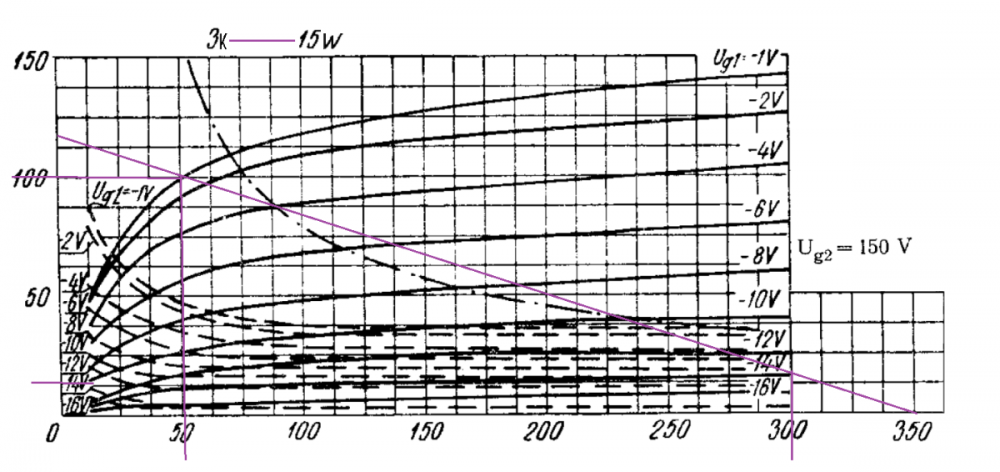

Gegen Posted February 21, 2022 Share Posted February 21, 2022 Вот режим для выходного двухтактного каскада с Рвых до15Вт. Аттач. Quote Link to comment Share on other sites More sharing options...
Карта Posted February 26, 2022 Share Posted February 26, 2022 (edited) Было под рукой, наверно, МАИ: в триодном режиме мощности анода и экранной сетки складываются, так у PСL82 Wa-7W, Wg2p-3,2W, результирующая - 10,5W. Новые лампы 6Ф3П производства "Светлана" 1977 г. при декларируемых Pa-8W, Ps2-2,5w, при испытаниях рассеивали в триодном вкл. до 14W без покраснения анода. Поэтому применяются при токе покоя 40-45мА, Ua до 280-290V, в одном из усилителей 55мА при Ua 220В. Александр Малишенко (Санчо), наслаждаясь звучанием вечерами, использует их с Ua 180В, при токе покоя до 60мА. Edited February 26, 2022 by Карта Quote Link to comment Share on other sites More sharing options...
