Выходной трансформатор от лампового усилителя

[Sanich]

Всем привет, Дали мне вот такой трансформатор, как сказали - разобрали какой то ламповый усилитель, типа У 100 и это выходник от него, смотрел фото У 100  в интернете,  транс явно не от него. Кто разбирается помогите определить что за трансформатор? Действительно ли выходник от лампового усилителя? Если это так , то от какого усилителя? в общем интересует любая инфа, Если кто знает намоточные данные , то в обще шикарно. Спасибо всем

[Gegen]

Возможно, но  трудно сказать по фотографии.  На втором, нижнем фото, очевидно,  вид - первичная обмотка с ультралинейными отводами.  На первом, очевидно вторичные  обмотки.   Для начала нужно провести измерения активного сопротивлений и  индуктивностей,  нарисовать схему трансформатора.

20го или 21 ноября я Вам в Л.С. отправил письмо, которое Вы по сей день не удосужились посмотреть.

[Sanich]

1 час назад, Gegen сказал:

Возможно, но  трудно сказать по фотографии.  На втором, нижнем фото, очевидно,  вид - первичная обмотка с ультралинейными отводами.  На первом, очевидно вторичные  обмотки.   Для начала нужно провести измерения активного сопротивлений и  индуктивностей,  нарисовать схему трансформатора.

20го или 21 ноября я Вам в Л.С. отправил письмо, которое Вы по сей день не удосужились посмотреть.

Проведу измерения сопротивления и постараюсь измерить и индуктивность катушек, (т.к мой тестер не мерит индукцию).  И потом выложу тут, надеюсь поможете составить схему😍 Спасибо.

[Sanich]

Здравствуйте, на донный момент измерил только сопротивления, из этого можно как то нарисовать схему?

[Константин]

Доброго дня. Из сделанных Вами фото очевидно, что обмотка с активным сопротивлением 40 Ом-первичная. Для определения коэффициента трансформации, её необходимо подключить к источнику переменного напряжения(например в сеть 230В) и замерить напряжение на вторичной обмотке и её отводах. Как уже предположил Геген трансформатор вероятно двухтактный ,а это значит что напряжения на крайних выводах первички относительно среднего должны быть равны. Аналогично и с ультралинейными отводами, напряжения на них должны быть одинаковые (замерять относительно средней точки первичной обмотки). Индуктивность первичной обмотки можно оценить косвенным способом, измерив ток холостого хода в первичной обмотки и вычислить через реактивное сопротивление на промышленной частоте 50Гц. Успехов!

[Sanich]

05.12.2025 в 13:35, Константин сказал:

Доброго дня. Из сделанных Вами фото очевидно, что обмотка с активным сопротивлением 40 Ом-первичная. Для определения коэффициента трансформации, её необходимо подключить к источнику переменного напряжения(например в сеть 230В) и замерить напряжение на вторичной обмотке и её отводах. Как уже предположил Геген трансформатор вероятно двухтактный ,а это значит что напряжения на крайних выводах первички относительно среднего должны быть равны. Аналогично и с ультралинейными отводами, напряжения на них должны быть одинаковые (замерять относительно средней точки первичной обмотки). Индуктивность первичной обмотки можно оценить косвенным способом, измерив ток холостого хода в первичной обмотки и вычислить через реактивное сопротивление на промышленной частоте 50Гц. Успехов!

Спасибо, обязательно сделаю замер так как  вы подсказали и выложу, надеюсь после данного замера станет ясно, для каких ламп можно использовать данный трансформатор в двух такте , или в ультралинейном подключении.

[Sanich]

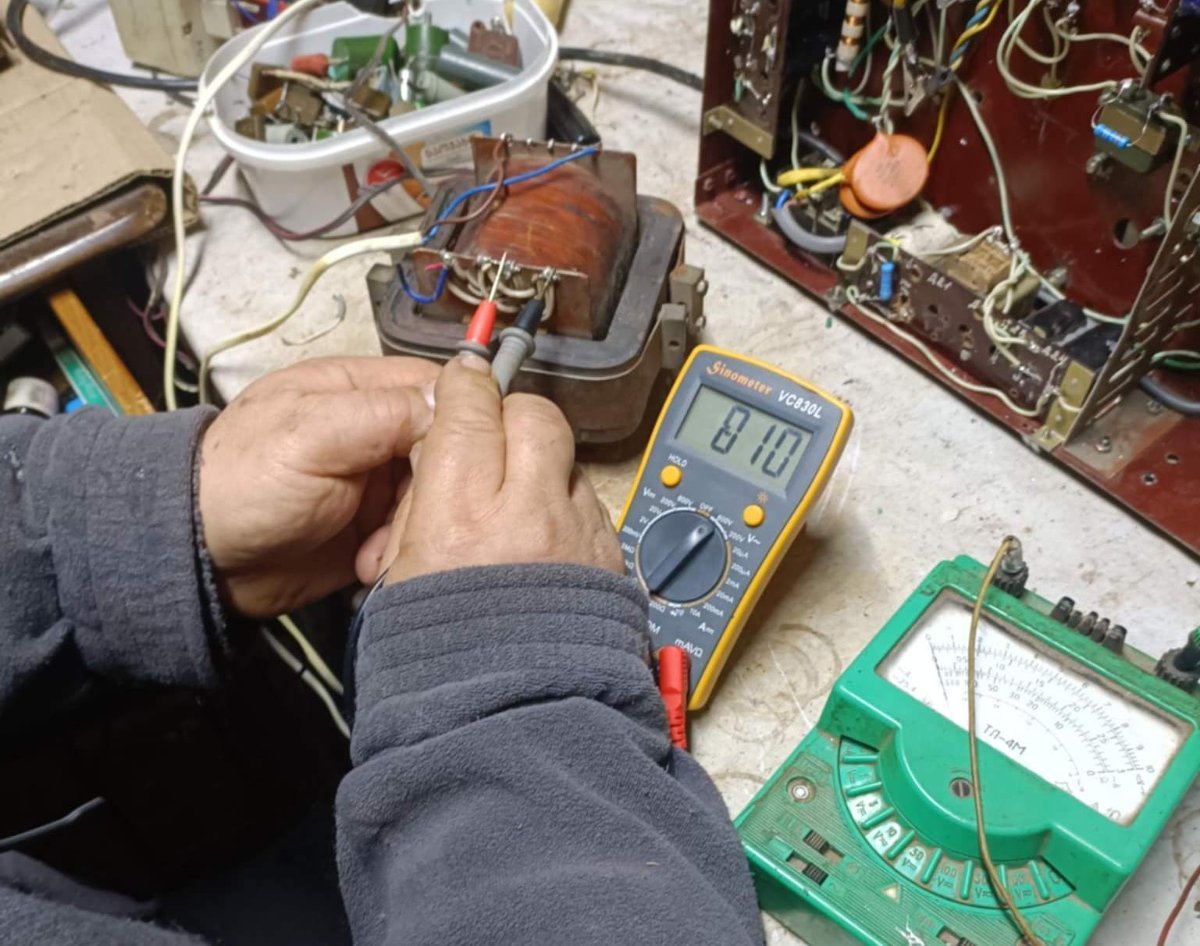

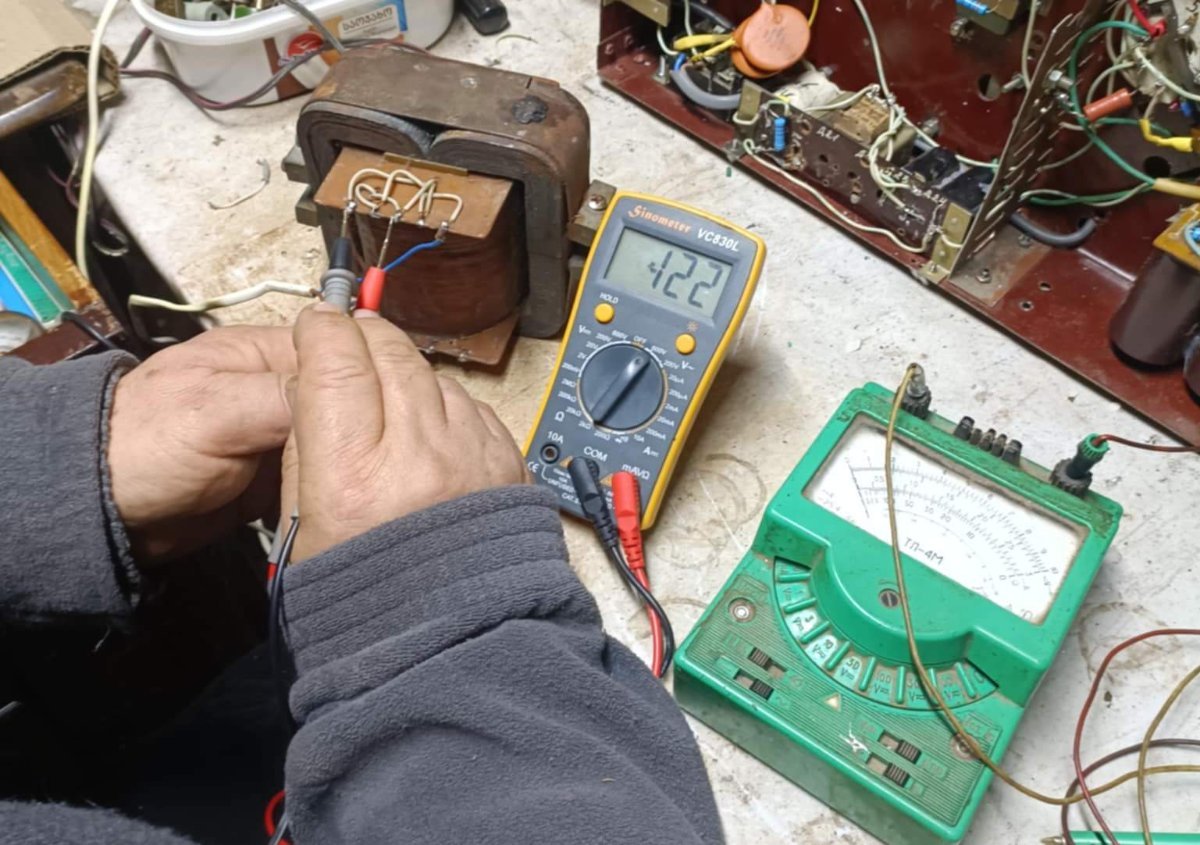

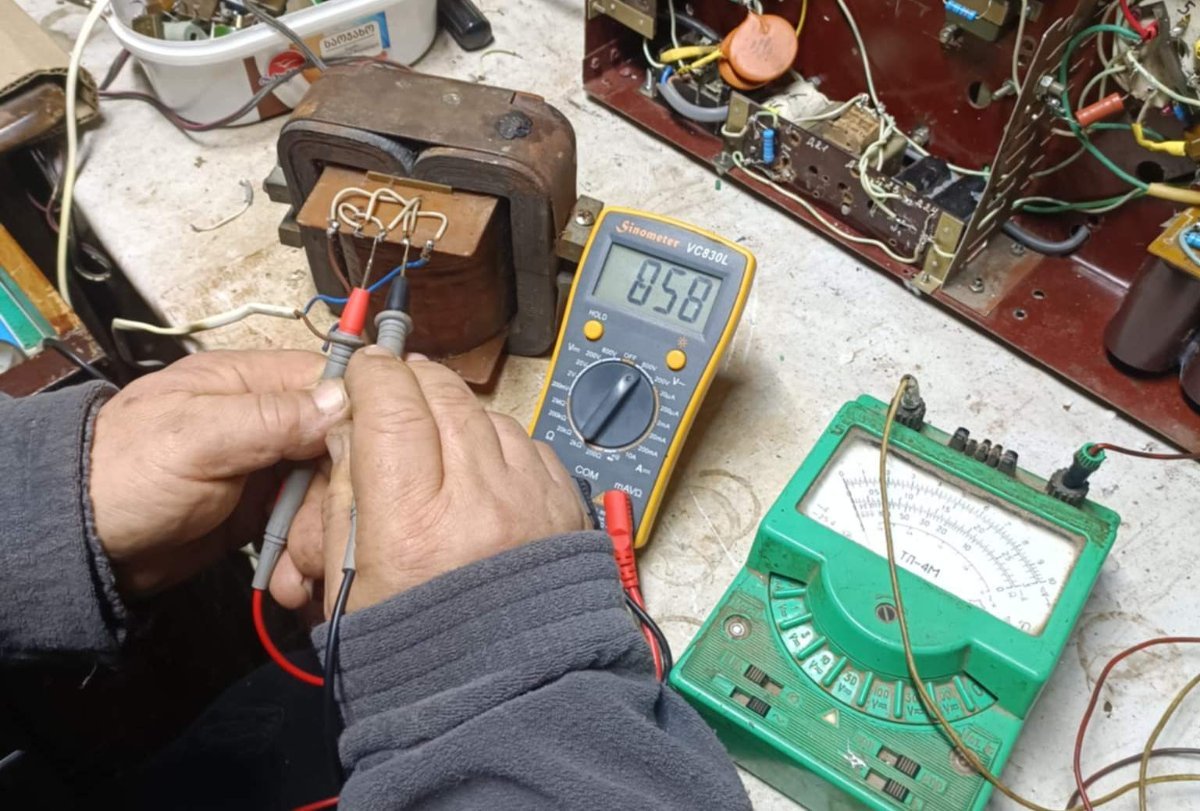

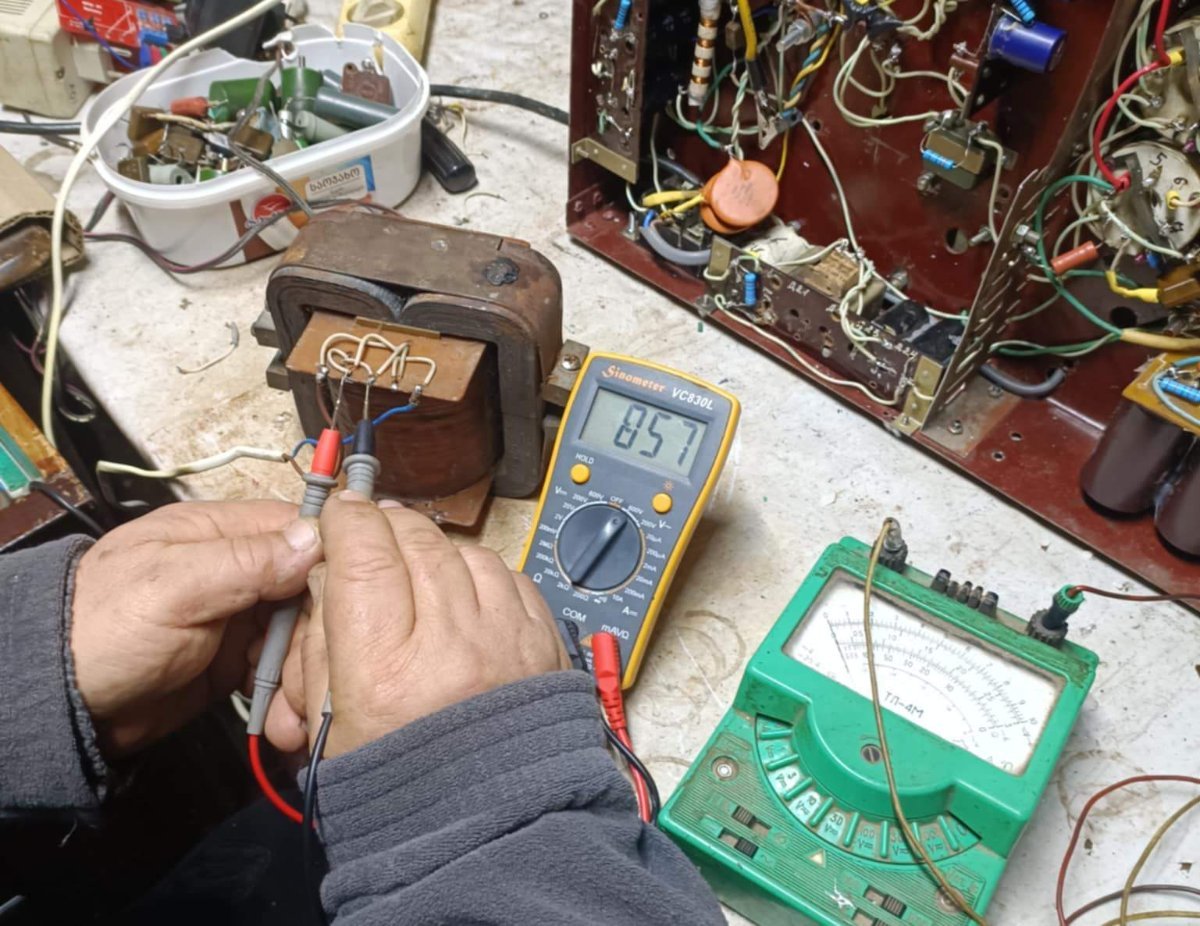

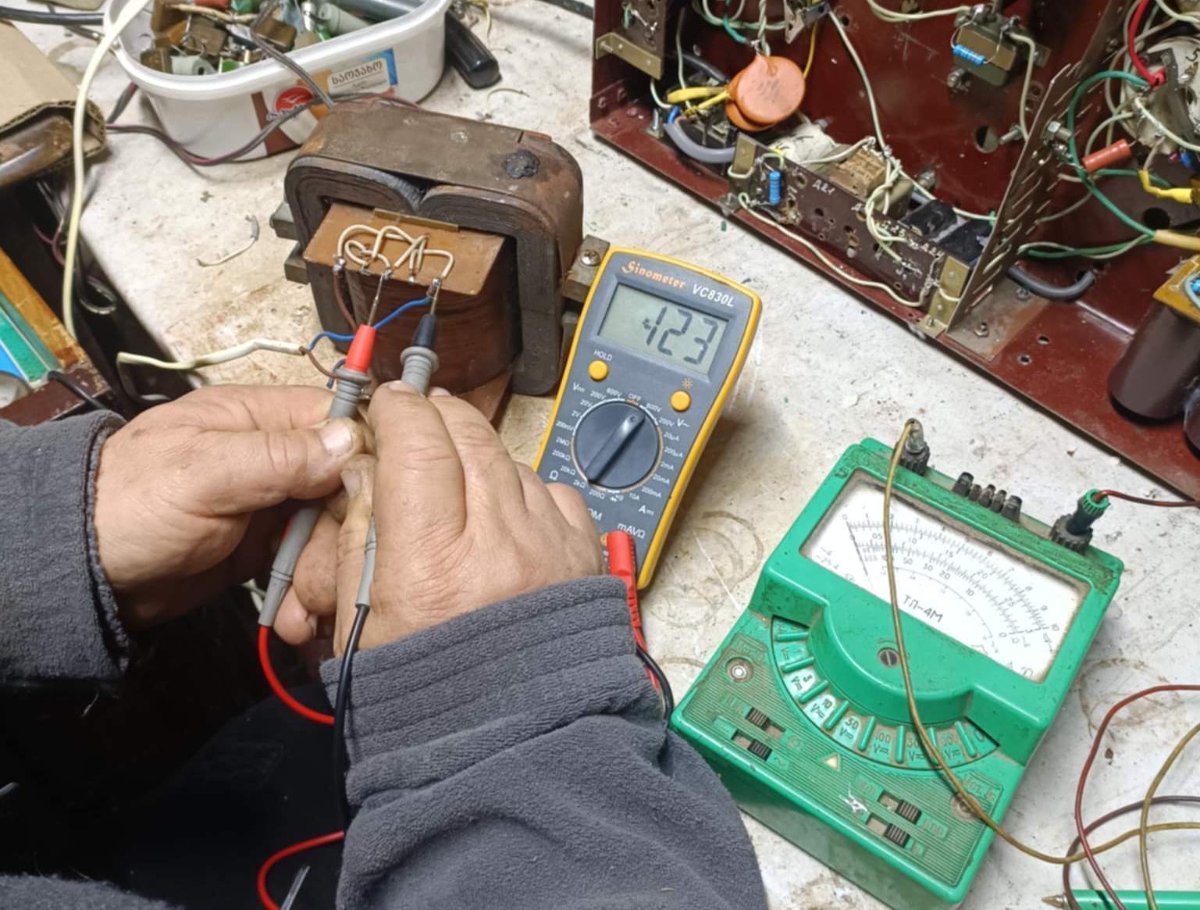

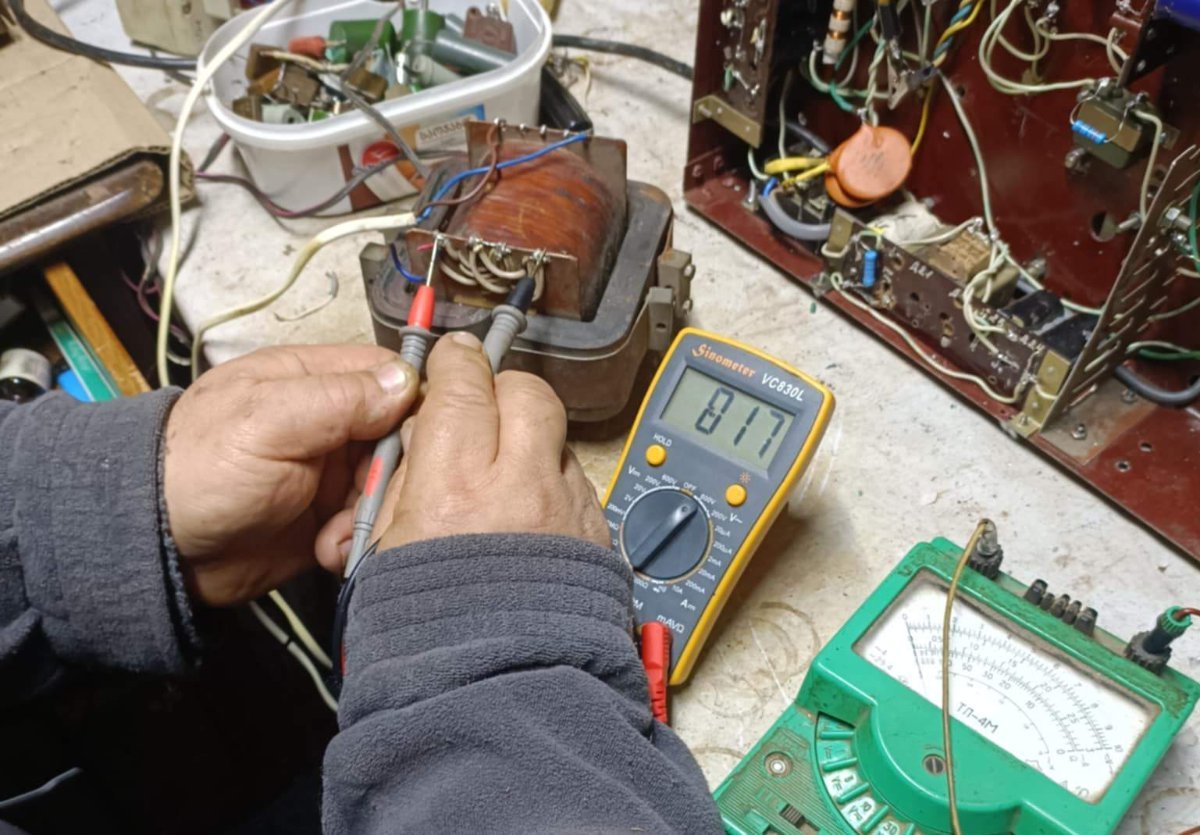

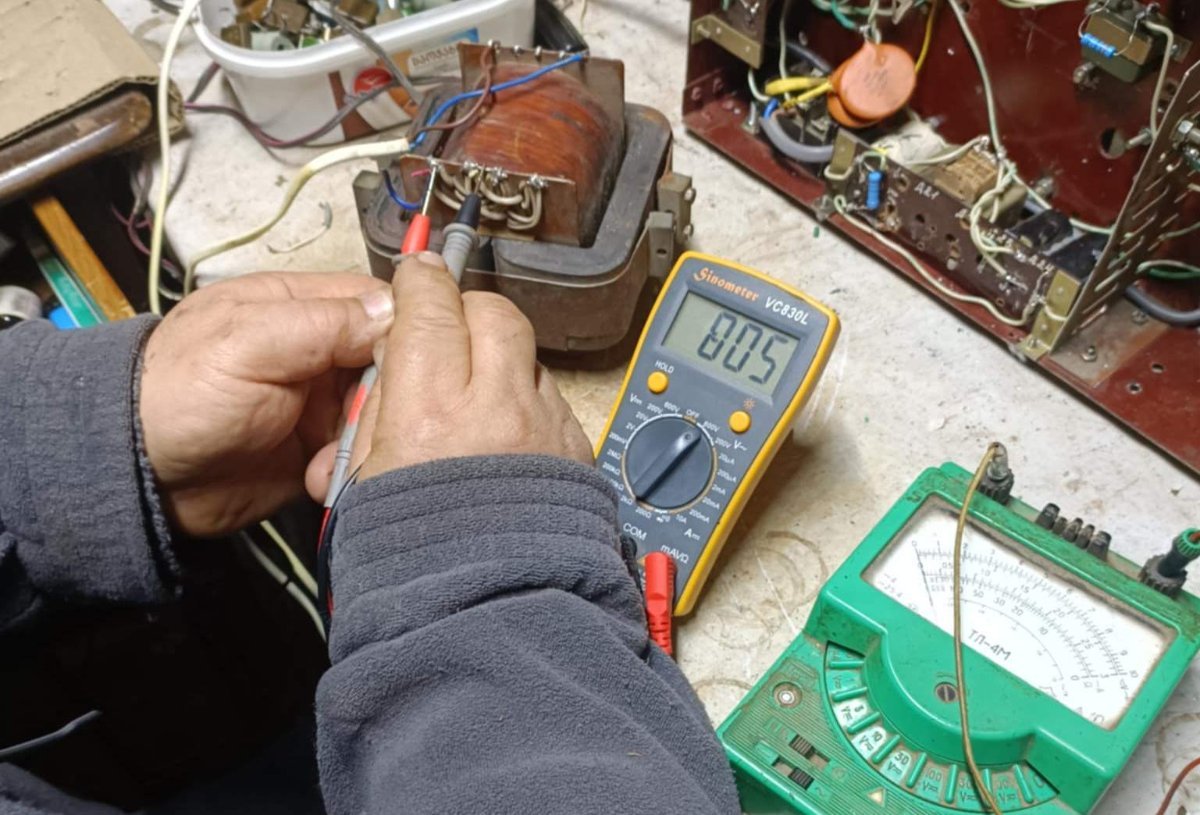

Добрый вечер друзья. Вот и фото напряжении в отводах, ток первички забил замерить , завтра обязательно замерю, а как, по кокой формуле можно вычислить потом индуктивность?
