Помню на старом Аудиопортале, Анатолий Манаков выкладывал ВАХ 6п36с с нагрузочной линией, интересный был режим...в пентоде кажется...Не могу найти у себя... Может кто-то сохранил... Там я помню мощность выходная была больше 10вт если память не изменяет... Интересно обсудить данный режим и схему практической реализации... Входной каскад и тд... Есть желание собрать такого зверя

Link to comment
Share on other sites

Практическая реализация; 1й каскад 6С3П или 6С4П, лампа  с Мю-50, далее  6П36С, ООС с вторичной обмотки вых тр-ра в катод 1й лампы, либо параллельная ООС, анод вых лампы-анод драйвера.  Экранную сетку 6П36С питать от источника с малым выходным сопротивлением, способным на на большой ток(см. ВАХ по 2й сетке), чтобы лампа на больших уровнях сигнала не "захлёбывалась".

Анатолий Манаков <gеgеn48(dog)mаiI.гu>

  • Like 1
Link to comment
Share on other sites

...а что же я перед ними ставил-то... Да чуть ли не 6Ф3П.


Там как было дело... Наткнулся на схемачьку из эньтюрьнетяков


где аффтор обещал не то восемь, не то ажъ двенадцать Ватт выхлопа в классе A2. С ГУ-29. При вон том-то анодном напряжении.
Вышло конечно полное бугага


Пришлось переделать.
...6Ф5П это.
После переделки катодный повторитель остался, а выхлопа вышло где-то шесть Ватт на канал при анодном где-то +300...330.
Ну и уехал он там куда-то в итоге...


Больше десяти Ватт в SE - это довольно уродливый цирковой номер, примерно как житие фарцовщика Фреда во времена его работы экспедитором за девяносто рублей в месяц... Кстати, дельбаны с крестом - это вот что

LI6sjgYXIClC93CQc-L2yJ836vgrk5WvBcqDZ6io

HstEz54qZp3AtnuWWSB5iYaMBDqFmqM1kYMLTV_HeMoBYuDpfb156hh2XHsejw6ipgNHaWkA.jpg?size=759x1080&quality=96&type=album

Это, если попытаться без экзотики, без всякого рода электронных приборов величиной с помойное ведро, вроде ГУ-81 (а бывают случаи и похуже), и тому подобных ртутных выпрямителей - грозит нам парой ГУ-50 в каждом канале и выходным трансформатором как бы не на ОСМ-0.25. Вот тут на ОСМ-0.16, но я не уверен, что хватит. Это 6П45С и выхлопа было Ватт, помнится, восемь.


Link to comment
Share on other sites

Прикупил...

В паспорте на 6п36с указан срок службы не менее 2000час. Сколько по факту они работают? Есть у кого-то реальный опыт долгой эксплуатации? Спрашиваю, чтоб понимать сколько нужно иметь ЗИП на будущее...


Link to comment
Share on other sites

2 часа назад, Климентий сказал:

В паспорте на 6п36с указан срок службы не менее 2000час. Есть у кого-то реальный опыт долгой эксплуатации

Конечно есть, лет по десять в телевизорах трудилась с 5-7 Кв на аноде разве мало?, а в паспорте не смотрите, 2000 часов это производитель гарантировал.

Link to comment
Share on other sites

8 часов назад, Климентий сказал:

В паспорте на 6п36с указан срок службы не менее 2000час.

Не так, как  думают некоторые - "выработка в ноль". Гарантированная производителем долговечность при уменьшении  тока анода   на 10%.

  • Like 1
Link to comment
Share on other sites

То, что указано в паспорте это минимум . 6п36 очень крепкая лампа проработает очень долго. Раньше собирал усилители на транзисторах . Как то прочитав про наработку  ламп в паспорте не нравилась  и отпугивало долговечность ламп.Оказался миф. 8 лет юзаю 6п31 и не чего,а 6п36 будет покрепче.

Link to comment
Share on other sites

Как то попался мне в Израиле  убитый магнитофон Днепр 9 (вроде)... Кто то из старых евреев привез еще из СССР.

Так там остались в нем лампы 6Н8С   со штампом 50х годов...  Потемневшие..юзаные,но рабочие. Ставил их потом на фазоинверторы к РР  с ГУ50. :classic_smile:

Link to comment
Share on other sites

Posted (edited)

Ну всё. Убедили. Запас в 40шт думаю хватит до конца жизни... И сыну ещё останется...

Сейчас закупаю 6с4п-ев 60шт.

Произведу замеры. Вах всей партии выложу тут.

Далее модель в симуляторе сделаю... Всё тут буду выкладывать для обсуждения...

Edited by Климентий
Link to comment
Share on other sites

Не нужно выкладывать каждый свой чих. Главная деталь - выходной трансформатор.

Некий Мастер на склоне лет сказал следующее:
"Кто много говорит, тот мало думает.
То, что ты делаешь - делай молча, не уподобляйся кричащему павлину, распустившему хвост, и  попугаю перед зеркалом."
Вантала.


  • Like 1
Link to comment
Share on other sites

Анатолий, так сложилось, что я второй месяц нахожусь в командировке далеко от дома. Сейчас могу только теоритеяескую часть прорабатывать вечерами после работы в гостинице. Поэтому так много пишу...

Как только вернусь домой возьмусь за дело... И будут результаты.

ТВЗ для 13вт будет могучий.

  • Confused 1
Link to comment
Share on other sites

25.05.2022 в 14:16, Phlanger сказал:

аффтор обещал не то восемь, не то ажъ двенадцать Ватт выхлопа в классе A2



Навскидку вообще не очень понятно, как её в таком режиме в сеточные токи загнать.

Link to comment
Share on other sites

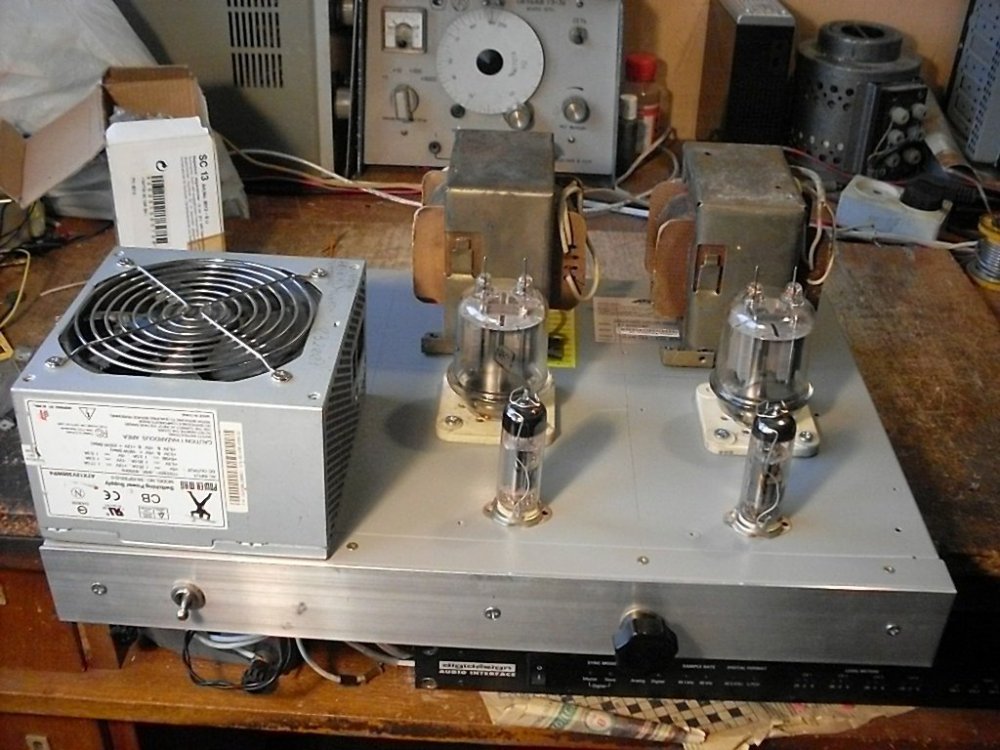

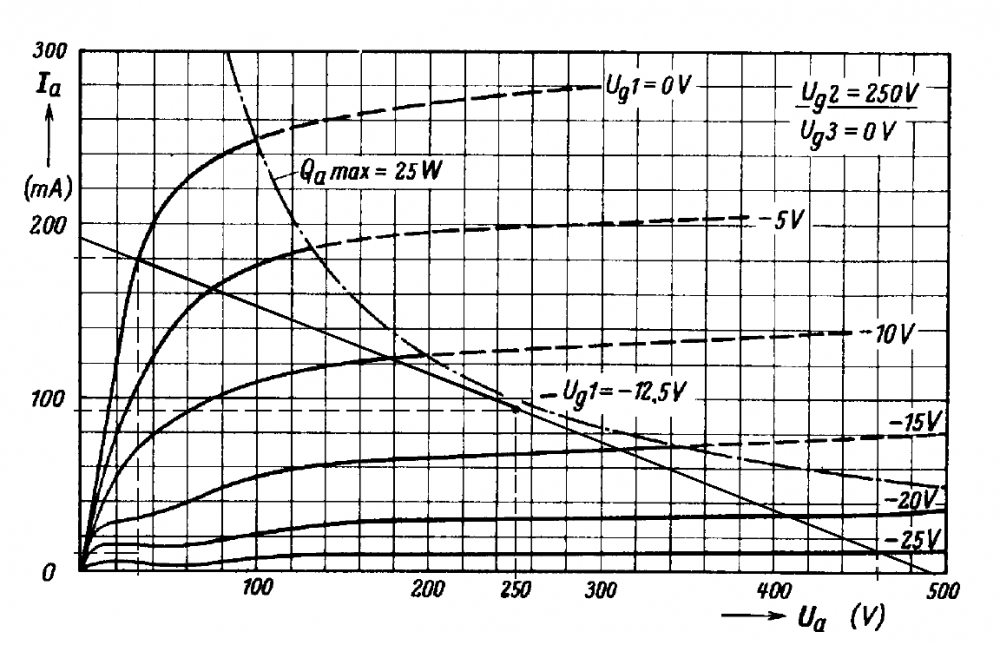

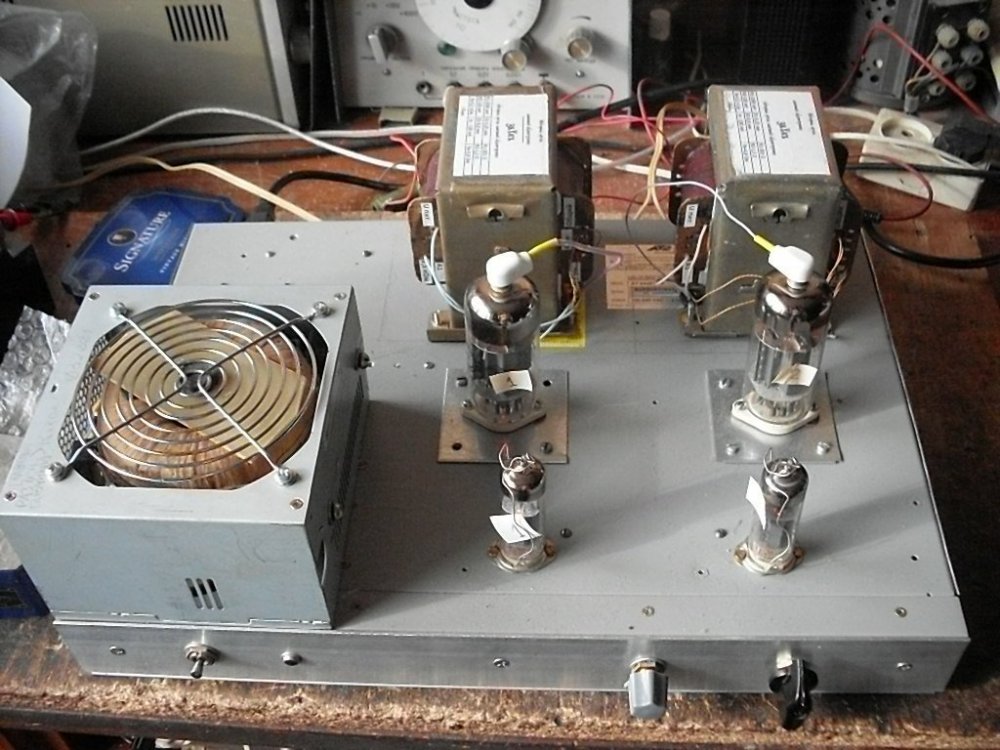

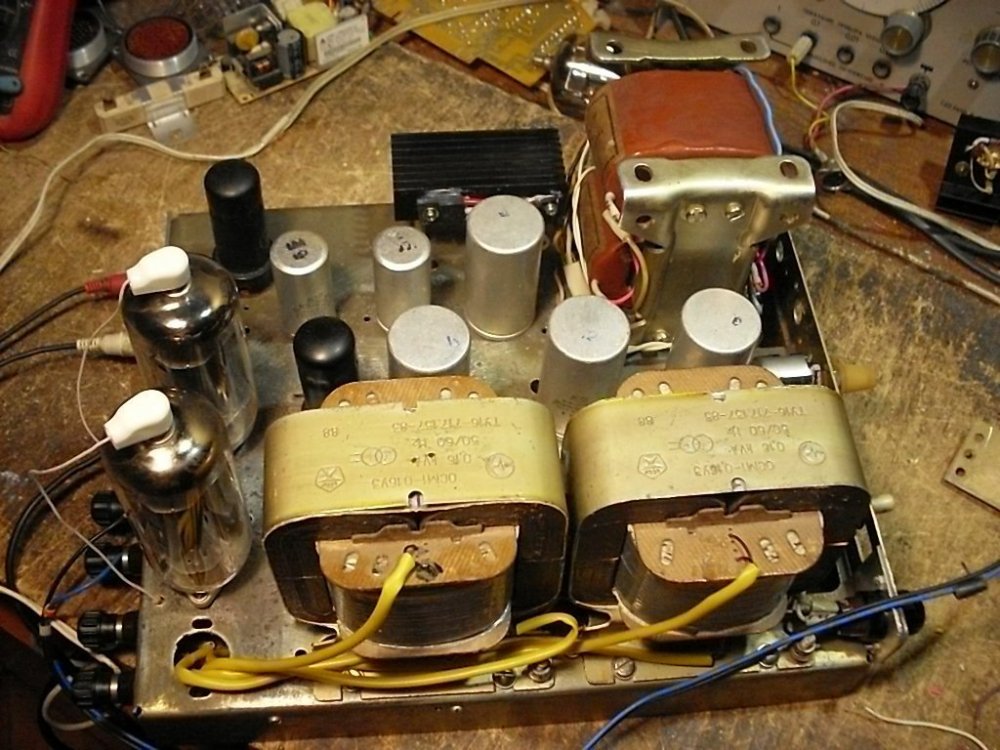

В 2008-9м году мой товарищ, работавший радистом в ДК, попросил меня о ламповом усилителе. Так как он был немного ортодокс,  усилитель должен был просто усиливать - однотакт, и мощностью около 10Вт.  Разработали - SE ЕЛ34 пентод с переключением в УЛ 33%, драйвер 6С3П, параллельная ООС.  Выходные  трансы  на железе  ОСМ-0,16.  Усилитель им был сделан, товарищ доволен. В кладовке на старых хардах, возможно, сохранились материалы. Товарищ в 2014г переехал на ПМЖ в центр. Россию.

  • Thanks 2
Link to comment
Share on other sites

14 минут назад, Gegen сказал:

мощностью около 10Вт.

Ещё бы ему не быть довольным - такому результату в чистом классе А на лампе с Ра max 25 ватт можно позавидовать.

Link to comment
Share on other sites

Posted (edited)
1 час назад, KAA сказал:

Ещё бы ему не быть довольным - такому результату в чистом классе А на лампе с Ра max 25 ватт можно позавидовать.

Анатолий (ГЭГЭН) мастер своего дела! Сколько раз я не прислушивался к его советам, столько раз приходилось переделывать...

Edited by Климентий
  • Like 1
Link to comment
Share on other sites

На старом АП  https://audioportal.su   в разделе  "Усилители, лампы, трансформаторы" есть ветка Олега Чернышова "Проект покемон" примерно с 10й стр этой ветки есть мои записи о 6П36С  и 6П31С, далее о 6П3С, ЕЛ34, ГУ-29, ГУ-50 и насколько помнится даже о 6Р3С в усилителе с параллельной ООС.

Link to comment
Share on other sites

1 час назад, Gegen сказал:

усилитель должен был просто усиливать - однотакт, и мощностью около 10Вт.  Разработали - SE ЕЛ34 пентод с переключением в УЛ 33%, драйвер 6С3П, параллельная ООС.

Это на одной ЕЛ34 10ватт?

Ну если для ДК, заставить поорать ящики типа 30А-188, то почему было бы не воспользоваться готовым решением на тех же ГУ50,  6Р3С или Г807?, на них однотактов было, ТУ, УМ50, ЛОМО...  На худой конец  6П45С, на последних даже что то было для ДК по 4 в паралель, может ошибаюсь...

Link to comment
Share on other sites

"Каждый мнит себя стратегом, видя бой со стороны." - Шота Руставели.

В домашней системе,  для рока - до 10Вт, джаз - переключение в УЛ - 6Вт. АС - "Корвет 75АС-001"






  • Thanks 1
Link to comment
Share on other sites

2 часа назад, VSS сказал:

Видимо каждому свое...

В нашем деле это по определению так. Я, например, вообще никогда не рассматривал в качестве объекта своего интереса однотакты на EL34, однако очень люблю эту лампу в двухтактных каскадах, наряду с КТ66.

Link to comment
Share on other sites

2 часа назад, Gegen сказал:

Климентию. - Аттач.   читать -  https://audioportal.su/threads/proekt-pokemon.2430/

Анатолий, спасибо! А то я вчера перелопатил половину в старого АП в поисках этих данных. Но много интересного попутно прочитал.

Link to comment
Share on other sites
