CHEL_EV Posted January 31, 2022 Share Posted January 31, 2022 Не нашёл нужного раздела, если найдётся позже, пожалуйста перенесети. Есть куча П213-П217. Хочется на них собрать усилитель с комплементарной парой. А пары у них нет. Что посоветуете к ним в пару? Пусть даже в другом корпусе. Транзисторы буду включать эмитерными повторителями Quote Link to comment Share on other sites More sharing options...
KAA Posted January 31, 2022 Share Posted January 31, 2022 Ничего (или квазикомплементар с ГТ402/404). У них нет комплементарной пары. Если неохота делать квази - тогда цирклотрон, либо ещё проще - схему с трансформаторной связью с драйвером; можно при очень простой схемотехнике получить хорошее согласование и неплохие параметры. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 31, 2022 Share Posted January 31, 2022 17 минут назад, CHEL_EV сказал: Что посоветуете к ним в пару? Сигнальный трансформатор от Эстоонии-006, например. 1 Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted January 31, 2022 Author Share Posted January 31, 2022 31.01.2022 в 12:26, KAA сказал: Ничего (или квазикомплементар с ГТ402/404). У них нет комплементарной пары. Если неохота делать квази - тогда цирклотрон, либо ещё проще - схему с трансформаторной связью с драйвером; можно при очень простой схемотехнике получить хорошее согласование и неплохие параметры. Да, с трансформаторной связью и хотел делать на выходе с ОК. Жаль что нельзя n-p-n транзистор найти ему в пару. Может из кремния кто что посоветует из n-p-n? Хотя бы с близкими параметрами. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 31, 2022 Share Posted January 31, 2022 Да неважны там параметры, оно же всё равно будет кривое. Ну в чём проблема советский справочник по транзисторам-то почитать? Может, КТ801 какойнть, не помню, что у них там предельно допустимое. В Москве могу отсыпать с полдюжины. Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted January 31, 2022 Author Share Posted January 31, 2022 (edited) Проблем нет справочник почитать. Спрашиваю, так как есть более опытные товарищи, и с опытом поболее. Может кто что юзал и может поделиться своим опытом. Спасибо за КТ801, посмотрю Посмотрел. Слабоват. Всего 5 ватт рассеивает с радиатором. Хлиповат Edited January 31, 2022 by CHEL_EV Quote Link to comment Share on other sites More sharing options...

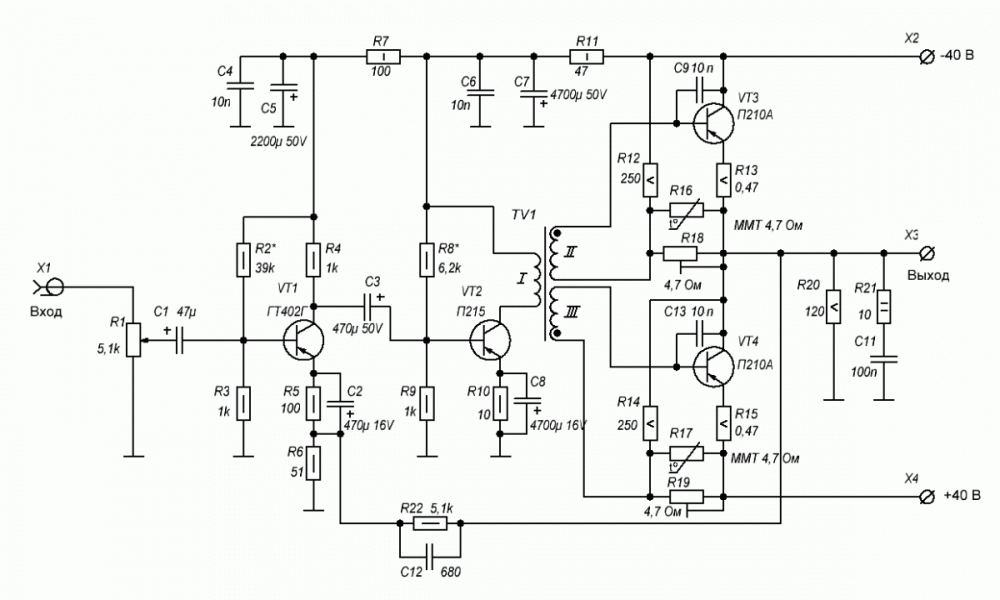

Stan Marsh Posted January 31, 2022 Share Posted January 31, 2022 Затея дурацкая, разве что для утилизации транзисторов. У самого германия с комп.парами никак, а уж если ему кремний, то смысла меньше чем нет. Я бы сделал с ФИ-трансформатором. Работает шикарно! Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted January 31, 2022 Author Share Posted January 31, 2022 31.01.2022 в 22:00, Stan Marsh сказал: Затея дурацкая, разве что для утилизации транзисторов. У самого германия с комп.парами никак, а уж если ему кремний, то смысла меньше чем нет. Я бы сделал с ФИ-трансформатором. Работает шикарно! Да какая утилизация? Так поэксперементировать на первой работе, когда есть время. Конечно с трансом, только при использовании в выходном каскаде транзисторов разной структуры Станислав, да схема похожа, но чуть другая. Включена с ОК Попробую с КТ803 Quote Link to comment Share on other sites More sharing options...
KAA Posted January 31, 2022 Share Posted January 31, 2022 1 час назад, CHEL_EV сказал: Посмотрел. Слабоват. Всего 5 ватт рассеивает с радиатором. Хлиповат Дело не в том, что он хлипковат. Он кривоват. Сращивать в выходном двухтактном каскаде германий и кремний... Грязь бывает лечебная, бывает обычная; так вот это не лечебная. Quote Link to comment Share on other sites More sharing options...

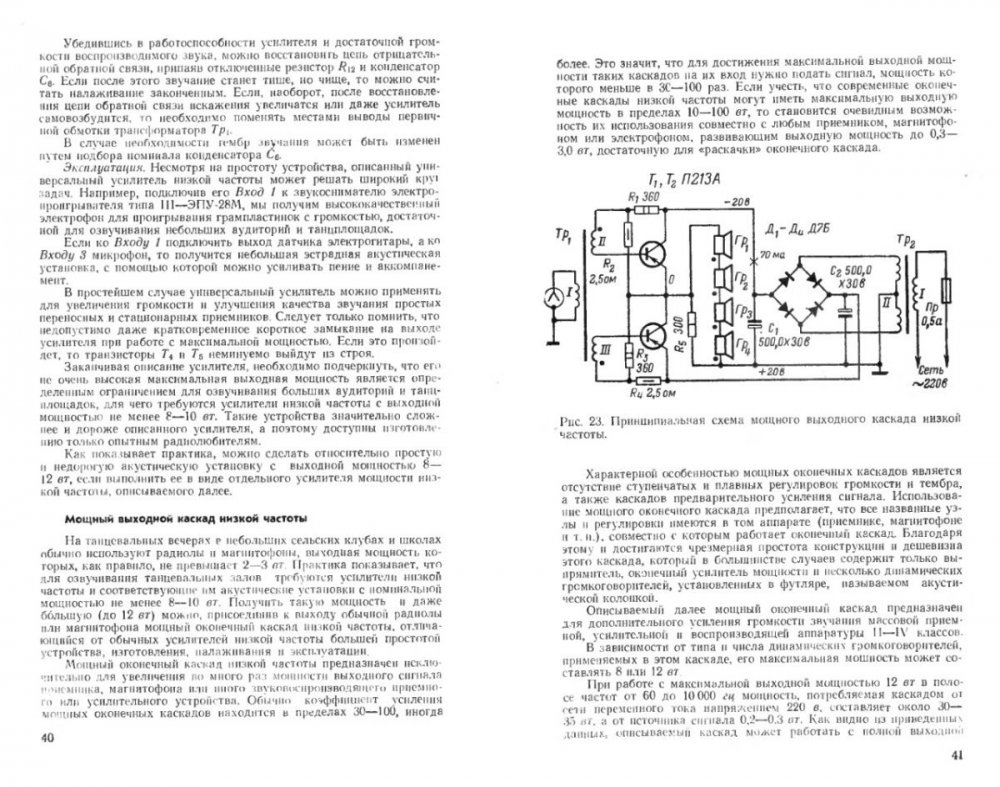

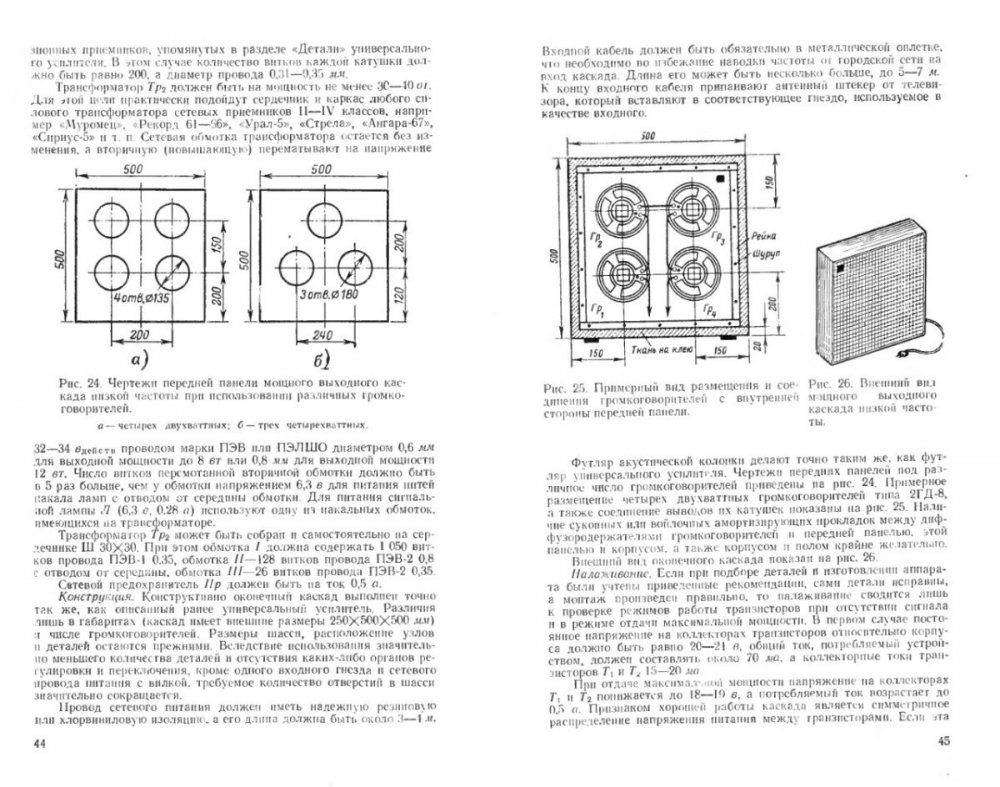

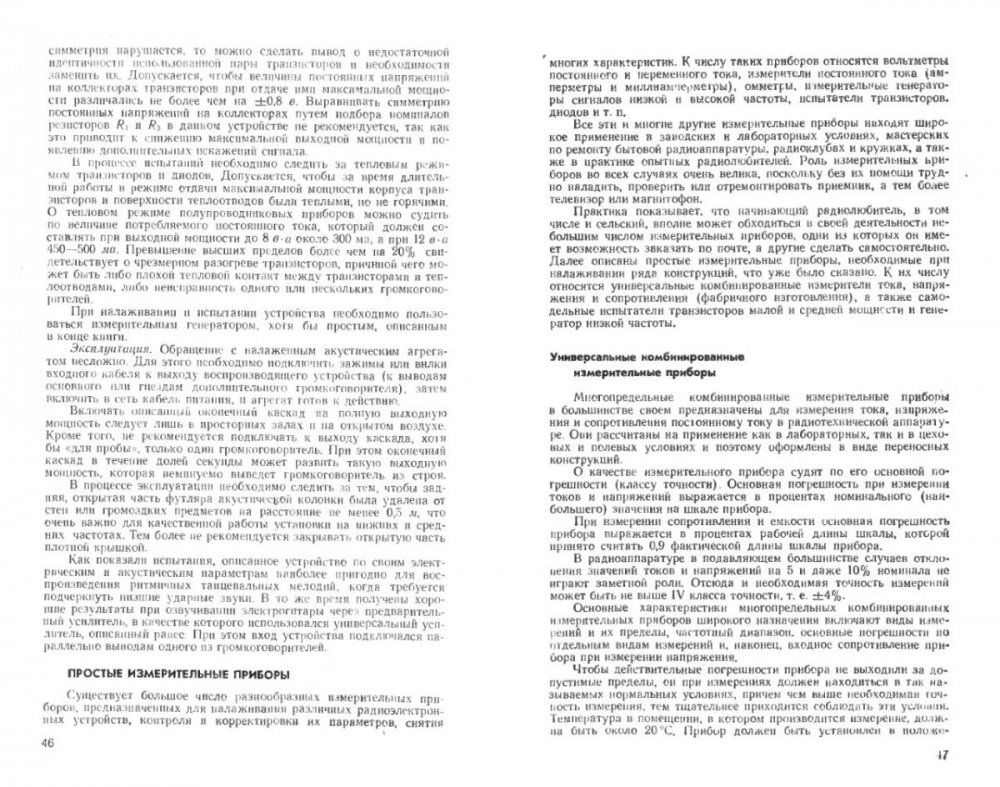

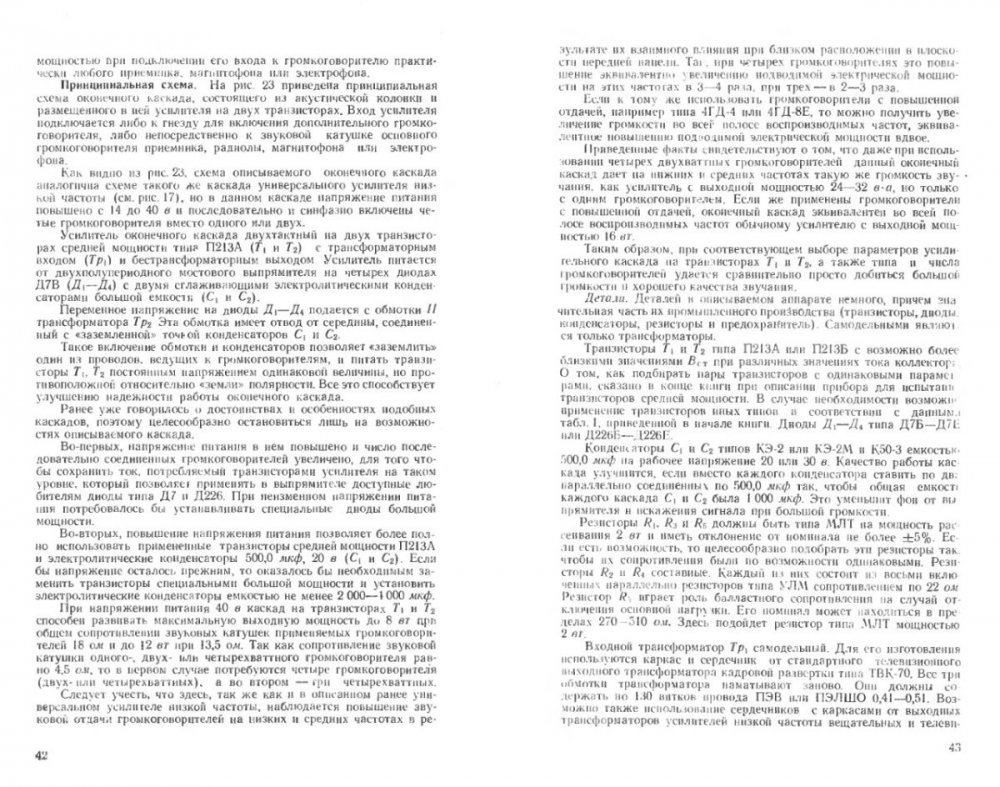

CHEL_EV Posted January 31, 2022 Author Share Posted January 31, 2022 (edited) Верхняя схема, так сказать классика для этих транзисторов. Нижняя, это конечно не то. Хочется уйти от выходного трансформатора, применяя не столь хорошие транзисторы. Если и делать с трансформатором на выходе, то по другой схеме. Я понимаю что скрещивать германий и кремний - это изврат, но мне хочется поюзать этот изврат, посмотреть как он живёт, самому так сказать пощупать на сколько это не лечебная грязь Цель сделать небольшой гибрид с основной раскачкой лампой, потом небольшой трансик и потом эмитерные повторители. Мне не хватает пары для П214. Транзисторы из детства. Я нет, нет, но к ним возвращаюсь. Повторюсь все возможные схемы с ними я знаю, в том числе гибрид с трансом от ВКН. Но это всё не то что я хочу сделать. Так что простите меня великодушно. Буду пробовать. Как сделаю отпишу. Трансики небольшие на пермолое есть. Звучат неплохо, проверял на своём основном гибриде, но это другая история Edited January 31, 2022 by CHEL_EV Quote Link to comment Share on other sites More sharing options...
KAA Posted February 1, 2022 Share Posted February 1, 2022 48 минут назад, CHEL_EV сказал: Нижняя, это конечно не то. Нижняя, на моё скромное имхо, очень даже интересная! П203, кстати, отлично звучат. Рекомендую пробовать с П213Б, П214Б, П215. 1 Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted February 1, 2022 Author Share Posted February 1, 2022 (edited) О! Ещё один нашёл. Этот даже ближе к теме. П701А Или П702 Edited February 1, 2022 by CHEL_EV Quote Link to comment Share on other sites More sharing options...
KAA Posted February 1, 2022 Share Posted February 1, 2022 Под обозначением П701 в разное время скрывались довольно-таки неодинаковые изделия. Если уж так хотите извратиться - поставьте ГТ705, но к ним есть свой прекрасный комплементар ГТ703 :)... Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted February 1, 2022 Author Share Posted February 1, 2022 21 минуту назад, KAA сказал: Под обозначением П701 в разное время скрывались довольно-таки неодинаковые изделия. Если уж так хотите извратиться - поставьте ГТ705, но к ним есть свой прекрасный комплементар ГТ703 :)... Спасибо. Попробую Quote Link to comment Share on other sites More sharing options...
volli Posted February 2, 2022 Share Posted February 2, 2022 Может быть есть смысл выходные транзисторы сделать сотавными - ГТ-402/404 и П213/214/215... . Наверное вся-ко лучше чем "мешать" с кремнием? Quote Link to comment Share on other sites More sharing options...
Александр К. Posted March 16, 2022 Share Posted March 16, 2022 (edited) Сергей, спасибо вам за хорошие схемы! Три с года назад собрал Ge-25 и затем цирклотрон. Вых.транзисторы-1т813б. Акустика-самодел. ОР на широкополосах SWR-175F. Извините, прицепилась не та схема цирклотрона. У меня другая. Самая первая . (Как удалить пред.схему-ещё не понял). Edited March 16, 2022 by Александр К. ошибка Quote Link to comment Share on other sites More sharing options...
Segun Posted March 17, 2022 Share Posted March 17, 2022 Можно "Черный холодильник" собрать, отзывы хорошие. Quote Link to comment Share on other sites More sharing options...
Stan Marsh Posted March 17, 2022 Share Posted March 17, 2022 Да, неплохой проект. Quote Link to comment Share on other sites More sharing options...
Сергей А Posted March 17, 2022 Share Posted March 17, 2022 https://www.diyaudio.com/community/threads/class-a-4-watt-no-feedback-simple-circuit-great-sound.234515/ Можно попробовать перевести данную схему на П217 и тп. 1 Quote Link to comment Share on other sites More sharing options...
Владимир Posted March 18, 2022 Share Posted March 18, 2022 SE в классе А, хорошая будет печурка.☺️ Quote Link to comment Share on other sites More sharing options...
Сергей-КА Posted March 18, 2022 Share Posted March 18, 2022 18 часов назад, Сергей А сказал: https://www.diyaudio.com/community/threads/class-a-4-watt-no-feedback-simple-circuit-great-sound.234515/ Можно попробовать перевести данную схему на П217 и тп. А смысл???Помоему в Орбите-106 такой усилитель...Однополярник..Класс А..Как сказали-бы автолюбители-ПУЗОТЁРКА!:)) 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted March 18, 2022 Share Posted March 18, 2022 3 часа назад, Сергей-КА сказал: в Орбите-106 такой усилитель... В Орбите-106, если я ничего не путаю, обычный кривой оконечник с вольтодобавкой на КТ805 в пластмассе в квазикомплементаре с КТ814-КТ961, даже без дифкаскада на входе. Quote Link to comment Share on other sites More sharing options...
Gegen Posted March 28, 2022 Share Posted March 28, 2022 Так вспомним же юность свою боевую, так выпьем за наши дела... https://audioportal.su/diy/articles/another/dvuhtaktnik-na-germanievyh-tranzistorah-3-vt-4-om.html 1 1 Quote Link to comment Share on other sites More sharing options...

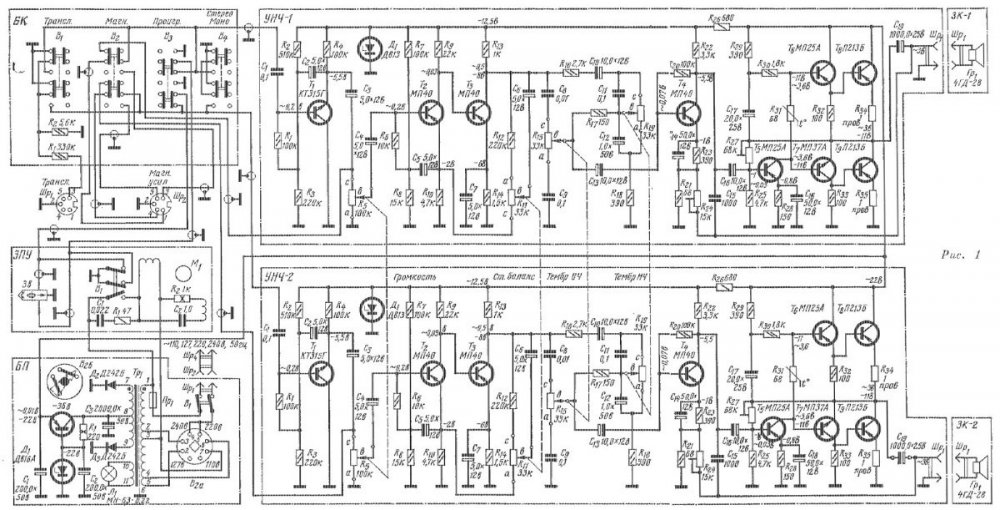

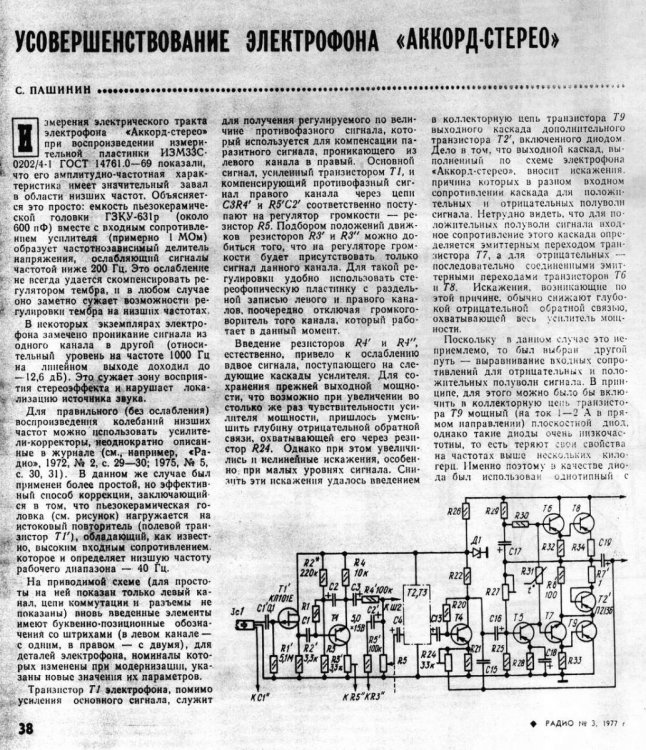

Сергей А Posted March 28, 2022 Share Posted March 28, 2022 (edited) Был у меня в детстве Аккорд 201 , насколько помню там был усилитель на 213-214 . Edited March 28, 2022 by Сергей А 1 Quote Link to comment Share on other sites More sharing options...
ВВФ58 Posted March 28, 2022 Share Posted March 28, 2022 32 минуты назад, Gegen сказал: Так вспомним же юность свою боевую, так выпьем за наши дела... https://audioportal.su/diy/articles/another/dvuhtaktnik-na-germanievyh-tranzistorah-3-vt-4-om.html за нашу страну,за Каховку родную... Quote Link to comment Share on other sites More sharing options...
