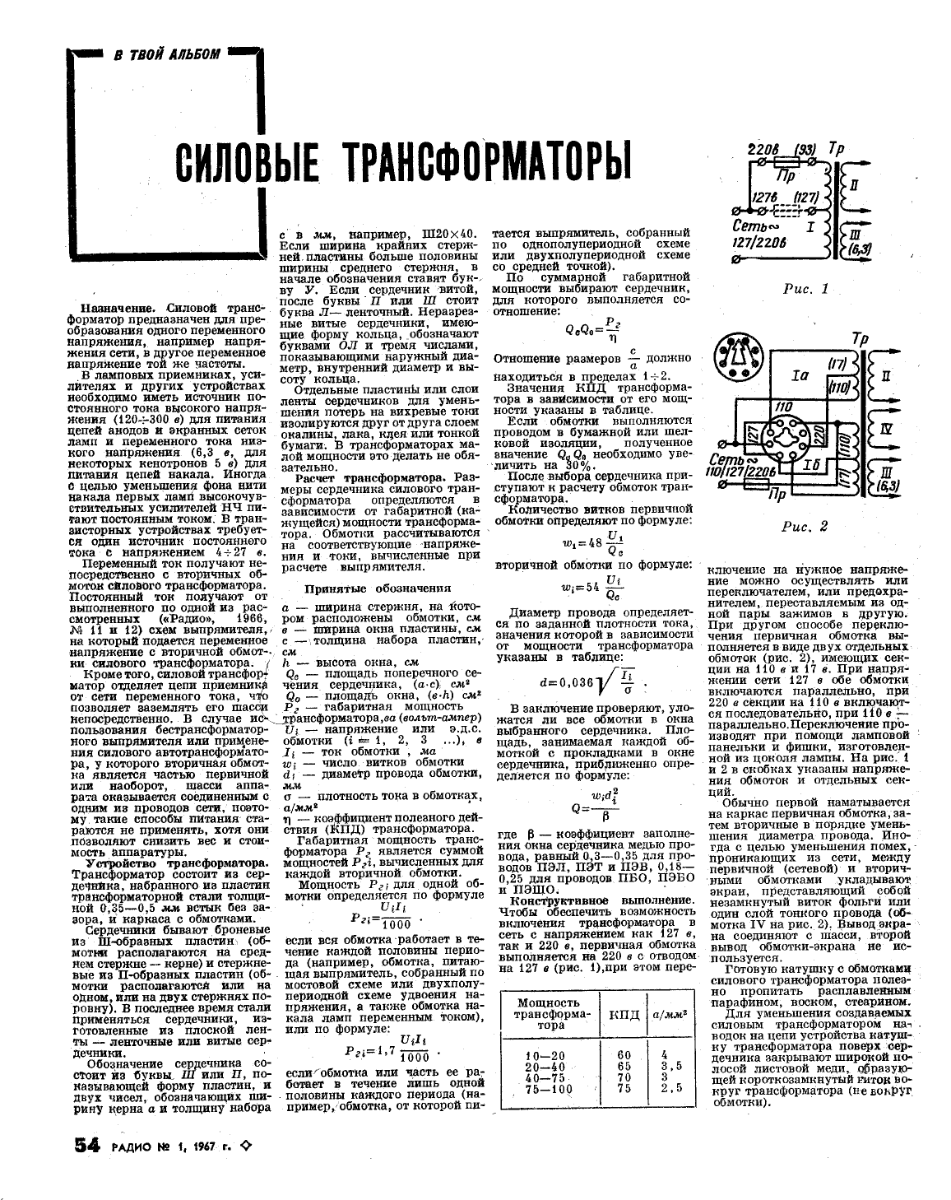

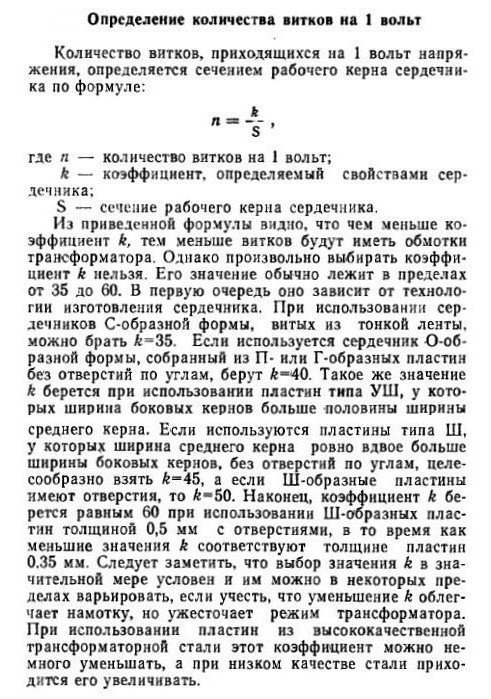

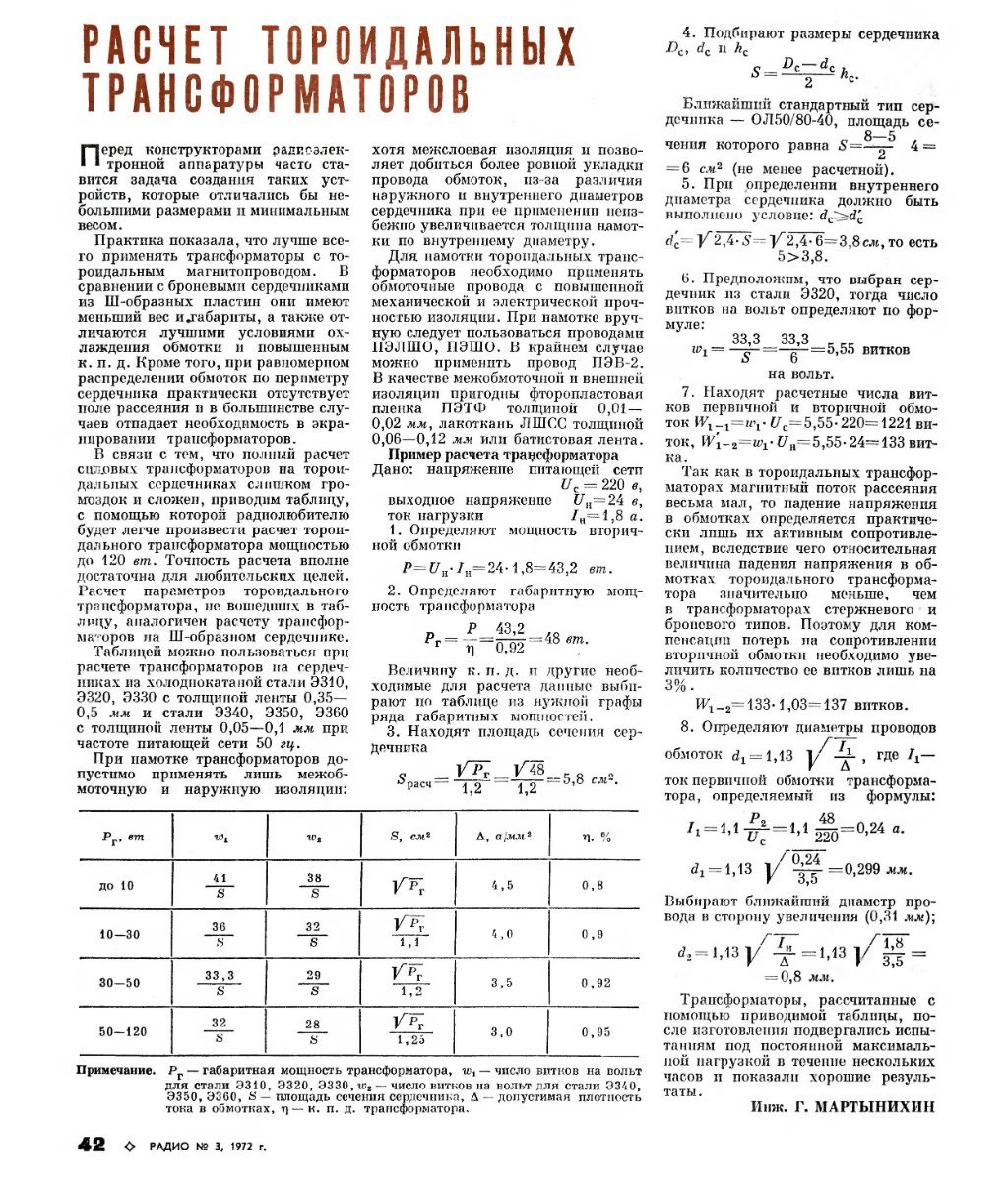

немой Posted May 24 Posted May 24 В данной теме предлагаю собирать методики расчётов , справочные таблицы и прочую нужную информацию ... начну пожалуй с упрощёнки с помощью коэффициентов... 1 Quote
Gegen Posted May 25 Posted May 25 С.Н. Кризе. Расчёт маломощных силовых трансформаторов и дросселей фильтров. krize.djvu 1 2 Quote
Ден123 Posted May 30 Posted May 30 Задаемся сечением, напряжением, частотой и индукцией и считаем, считаем, считаем..... считаем. ))) 2 Quote
volli Posted May 31 Posted May 31 30.05.2025 в 07:32, Ден123 сказал: считаем..... считаем. ))) Посчитал - получил на железе ПЛР 21Х45 точно ТС-180-2.🙂 Quote
Ден123 Posted June 1 Posted June 1 31.05.2025 в 19:25, volli сказал: Посчитал - получил на железе ПЛР 21Х45 точно ТС-180-2.🙂 При какой-то индукции, примерно 1,4-1,7 Тл, вы получите тс180. Его грамотные инженеры расчитали. Quote
volli Posted June 2 Posted June 2 9 часов назад, Ден123 сказал: При какой-то индукции, При рекомендованной в Вашем сообщении выше "считаем, считаем..... считаем. )))". Как раз прикидываю, как по "бюджетнее" изготовить силовой трансформатор используя имеющиеся 4-5 шт. ТС-180-2 Quote
Ден123 Posted June 2 Posted June 2 (edited) 4 часа назад, volli сказал: При рекомендованной в Вашем сообщении выше "считаем, считаем..... считаем. )))". Как раз прикидываю, как по "бюджетнее" изготовить силовой трансформатор используя имеющиеся 4-5 шт. ТС-180-2 Начните с отбора пар подков с минимальной неровностью подошв. Задайте максимальное значение напряжения в сети. Задайте индукцию 1,1-1,2 Тл. Намотацте пробную 100 витков. Подайте напряжение соответствующее этим 100 виткам. Измерьте ток хх. Если не выше 20 ма, то получите вполне приличные трансы. После намотки проварите в парафине с температурой плавения 90 гр. Если не найдете - берите свечи из хозмага. Edited June 2 by Ден123 Quote
volli Posted June 2 Posted June 2 Спасибо. Если Вам доводилось разматывать ТС-180-2 в "упрощённом" варианте (только на 220) то подскажите, сколько витков в сетевой обмотке - на каждой катушке по 340? Quote
Ден123 Posted June 2 Posted June 2 (edited) 3,4 витка на вольт. Сечение 21*45 мм - считаем 9 см², 220 в, 680 витков. В=1,62 Тл. Отсюда вывод, нужно увеличить количество витков на 30-40% и накинуть еще немного для 230-240 в https://vprl.ru/index/transformatory_ts_180/0-77?ysclid=mbfh4g4qo5668314214 Edited June 2 by Ден123 Quote
