johnson1496 Posted April 10, 2022 Share Posted April 10, 2022 Коллеги, выручайте: потерял листочек с результатами макетирования. Нужна обвязка для 6П9 в пентоде для питания 380 В. Хочу сравнить два каскада в триоде и межкаскадником с одним каскадом в пентоде и хорошим конденсатором по звуку (усиление обоих вариантов одинаковое). Quote Link to comment Share on other sites More sharing options...
Drakon Posted April 10, 2022 Share Posted April 10, 2022 Доброго! Может слова из описания схем перевести в чертеж схемы, без номиналов, для наглядности, расчет пойдет легче и быстрее Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 10, 2022 Author Share Posted April 10, 2022 Не вопрос Quote Link to comment Share on other sites More sharing options...
Gegen Posted April 10, 2022 Share Posted April 10, 2022 "Жил человек рассеянный на улице Бассейной..." В-) Аттач. Quote Link to comment Share on other sites More sharing options...

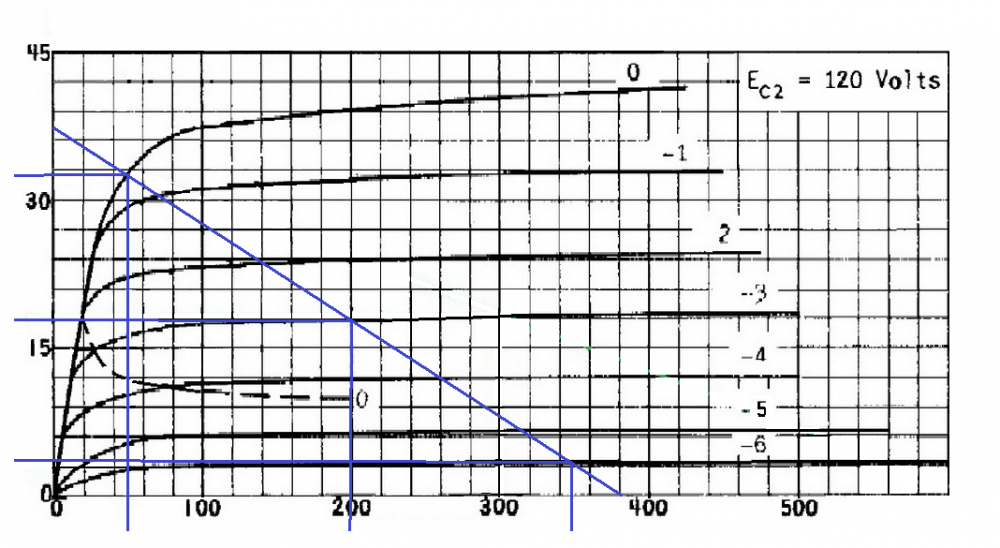

Drakon Posted April 10, 2022 Share Posted April 10, 2022 (edited) Edited April 10, 2022 by Drakon Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 10, 2022 Author Share Posted April 10, 2022 Виноват, вопрос в основном касался номинала резистора в цепи второй сетки. Я понимаю, что от него зависит напряжение на аноде. Но скока? Подбирать не хочется. Расчетный 27...30 кОм, но в голове засел 43....51 кОм Quote Link to comment Share on other sites More sharing options...
Максим Posted April 10, 2022 Share Posted April 10, 2022 Резистор 2 сетки все равно подбирать, так как ток 2 сетки разный, килоом 25 и подстрочник на 30 что бы выставить нужные 150 вольт. Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 10, 2022 Author Share Posted April 10, 2022 ОК уже начал Quote Link to comment Share on other sites More sharing options...
Phlanger Posted April 10, 2022 Share Posted April 10, 2022 ...помнится, я в это место как-то ажъ советский, большой и железный, мощный стабилитрон впендюрил. На радиаторе. Чтобы голову не ломать... Quote Link to comment Share on other sites More sharing options...
Alik_r Posted April 10, 2022 Share Posted April 10, 2022 КС650 вполне решит проблему... Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 11, 2022 Author Share Posted April 11, 2022 Жаль стабилитрон - у меня их только два. Получилось так: Quote Link to comment Share on other sites More sharing options...
Phlanger Posted April 11, 2022 Share Posted April 11, 2022 2 часа назад, johnson1496 сказал: Жаль стабилитрон - у меня их только два. Ну раз пошла такая пьянка, то вот это бугага вообще-то является регулируемым стабилитроном. А в древних коньтуперных питалках навалом всяких "13007", "13009" и прочих 2SC2335 - три Ампера, четыреста Вольт, насколько я помню. И уже на радиаторе.. Quote Link to comment Share on other sites More sharing options...
Drakon Posted April 11, 2022 Share Posted April 11, 2022 4 часа назад, johnson1496 сказал: Жаль стабилитрон - у меня их только два. Получилось так: так смещение и ток 3 и 30? Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 12, 2022 Author Share Posted April 12, 2022 11 часов назад, Drakon сказал: так смещение и ток 3 и 30? Нет конечно, ток 24, смещение 2.4. Меня устроило. Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 12, 2022 Author Share Posted April 12, 2022 Виноват, смещение 3В Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 16, 2022 Author Share Posted April 16, 2022 К чему все это. Захотелось сравнить звучание пентодного и триодного драйверов для УО186. Вот, что получилось: первая лампочка 6П9 (цоколевка неправильно), вторая УО186 Межкаскадный конденсатор в первой схеме лучший, какой нашел. Межкаскадный трансформатор во второй схеме на нанокристаллическом сердечнике. Полоса первой схемы 8Гц - 43 кГц, второй 6 Гц - 48 кГц по -3 дБ. Выходное сопротивление 1,64 Ом. Разницы в звуке не услышал, но если убрать конденсатор из катода 6П9 звук становится существенно лучше. Кажется пентод для УО186 предпочтительней, но Дюлунг между каскадами стоит как все остальное. Quote Link to comment Share on other sites More sharing options...
KAA Posted April 16, 2022 Share Posted April 16, 2022 Коллега, на моё скромное имхо выбор 71А в качестве драйвера к УО-186 не оптимален. В таких схемах, как показывает практика, звучание усилителя в первую очередь определяется звучанием драйвера. 71А, сама по себе способная отдать 0,7 ватта в нагрузку, как драйвер слишком мощная для абсолютно левой и прямой как палка УО-186, и при этом она мало того что кривее 186-й, так ещё к тому же и Ку у неё меньше. Кстати, каким Ra Вы её грузите? ЗЫ. Насчёт конденсатора в катоде 6П9: а там ultrapath, как в каскаде на 71А, не пробовали? Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 16, 2022 Author Share Posted April 16, 2022 По поводу 71 не знаю, сейчас у меня усь на 300В, ее раскачивает 2А3. На мои уши это был лучший вариант по звуку и хотя я громче 2-3 Вт не слушаю, но трехсотка выдает 10 Вт без видимых искажений на скопе. Индуктивность межкаскадного трансформатора 44 Гн по Hantek1832c (прокладка 0,3). ultrapath не пробовал - электролит не хочется, имеется MKP 33,0*630В французского производства но он довольно велик и есть сомнения, что его хватит - катодный резистор довольно мал. Проще намотать аттенюатор-регулятор громкости с повышением в два раза. Quote Link to comment Share on other sites More sharing options...
KAA Posted April 16, 2022 Share Posted April 16, 2022 Поставьте вместо 71А 31 - и услышите разницу в звучании при практически том же усилении (чуть больше). Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted April 17, 2022 Author Share Posted April 17, 2022 Анатолий, в нынешней ситуации приходится пользоваться тем, что есть в тумбочке. На данный момент в моей системе (конечно не hiend, но, по моему, крепкий середнячок) разницы между двумя триодными каскадами и одним на пентоде я не услышал. Впрочем готов изменить мнение если кто подбросит 2-3 31 триода по адекватной цене (не 120-130$ за штуку) Quote Link to comment Share on other sites More sharing options...
