Drakon Posted April 2 Posted April 2 (edited) Всем привет! небольшая пред История) решил сделать усил для кино, естссно РР, сделал чистый мощник с XLR входом, к нему выносной пассивный РГ+ФИ. Мощник норм, пассивный решил сделать активным))) лампы выбраны как бы не случайно, драйвер можно и заменить на подобный если будут весомые аргументы, выходную предпочту оставить трансформаторы уже есть, лампы тоже, однако процесс начнется после 14го, так что пока есть время обсудить главный вопрос у меня к выбору кенотрона, для "кошерности" планирую поставить 5ц9с, и как понимаю в данном случае его более долгий прогрев должен плавно запустить лофтин и пред планирую (надеюсь) использовать не только для кино, поэтому две вторичные обмотки, на входе видимо еще будет отключаемый РГ для XLR выхода, для RCA сделано 13 отводов, не много, но как есть)) схема, номиналы пока чисто расчетные, на месте будет коррекция, если вдруг у кого есть хар-ки гу15 при 150 на второй, будет интересно) и еще, трансы рассчитаны на мах ток 50 мА, и фотки Edited April 2 by Drakon Quote
Drakon Posted April 3 Author Posted April 3 (edited) 51 к, но режимы ещё будут корректироваться, на аноде 15-й будет повыше анодное Edited April 3 by Drakon Quote
KAA Posted April 3 Posted April 3 2 часа назад, Drakon сказал: на аноде 15-й будет повыше анодное Можно просто чуть экранное поднять. Поставь СГ204К стабилизатором на экранную сетку, будет и красиво, и кошерно 🙂 Quote
Drakon Posted April 3 Author Posted April 3 (edited) Вариант, спасибо)) Что скажешь про кенотрон? Так то вид один но накал 3 Ампера Edited April 3 by Drakon Quote

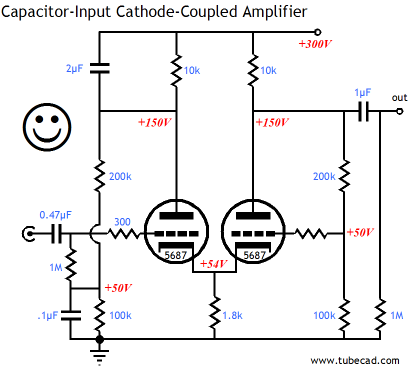

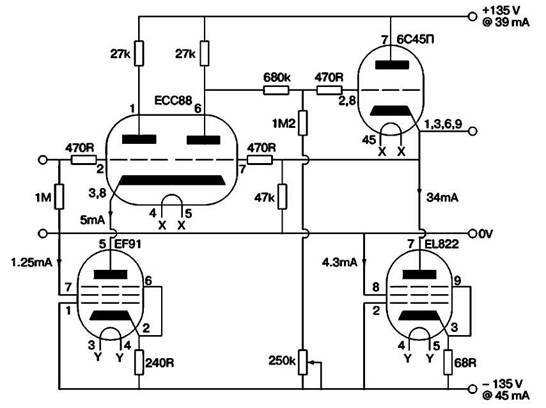

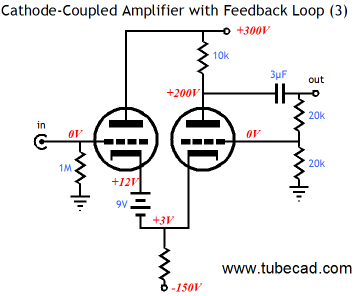

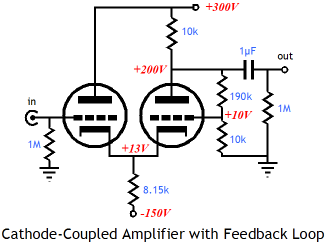

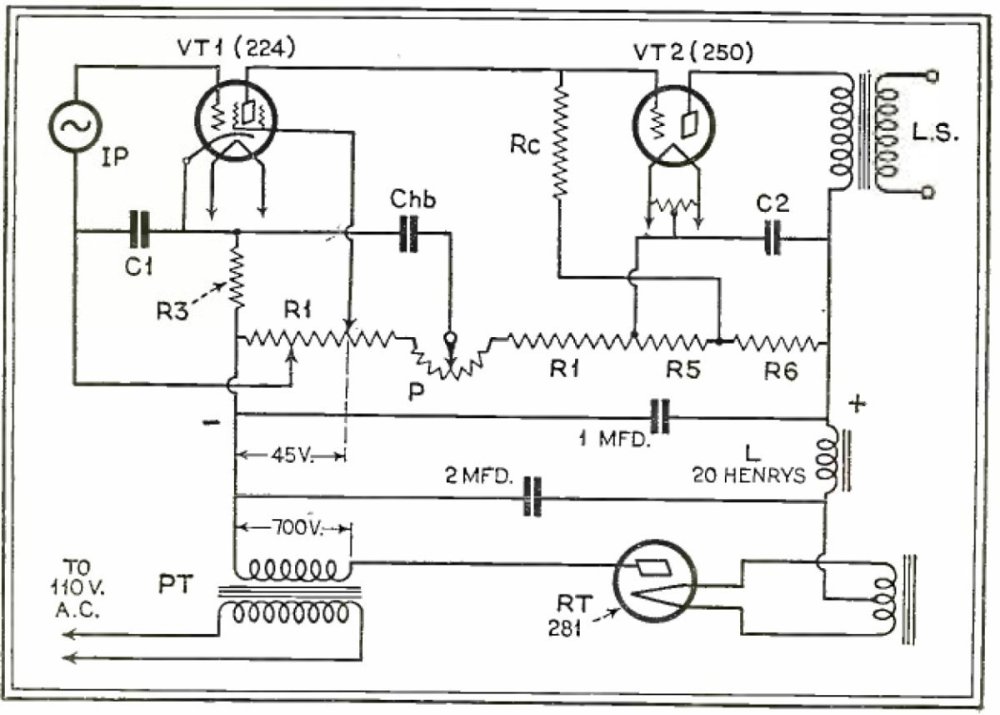

KAA Posted April 3 Posted April 3 6 часов назад, Drakon сказал: Что скажешь про кенотрон? Так то вид один но накал 3 Ампера Скажу, что эта схема - не Лофтин, и не всякий двухкаскадник с непосредственной связью нужно таковым считать :). Для схем с ГУ-15 вариант с 5Ц9С конструктивно естественен. Особенно если ещё 12С3С драйвером попробовать :). Хотя, если мы толкуем об органичности, то органичный драйвер к ГУ-15 - 4Ж1Л или 6С1Ж, а если прямонакальный - 4П1Л или 2С14Б. Однако есть решение интереснее, учитывая, что в Лофтине выпрямитель был однополупериодным (на четвёртой схемке, для памяти - выпрямитель оригинального LW). Поставь кенотроном ГУ-50, у неё потребляемая накалом мощность почти вдвое ниже, чем у 5Ц9С, а максимальный ток катода - 230 миллиампер, этого хватит на два канала. Или две штуки таких же ГУ-15, по штуке на канал. Ровно так же поступили в своё время в Western Electric, ставя в 25В и 32-А кенотронами к 205D те же 205D. А если совсем изощряться, то можно напряжение для питания прямонакального драйвера снять с катода выходной лампы, по типу как на первой картинке, перенеся, ессно, нагрузку в цепь анода. 1 Quote
johnson1496 Posted April 4 Posted April 4 Межкаскадник не сильно похож на изначально задуманный. Что не понравилось? Quote
Drakon Posted April 5 Author Posted April 5 04.04.2025 в 04:27, KAA сказал: Скажу, что эта схема - не Лофтин, и не всякий двухкаскадник с непосредственной связью нужно таковым считать :). Для схем с ГУ-15 вариант с 5Ц9С конструктивно естественен. Особенно если ещё 12С3С драйвером попробовать :). Хотя, если мы толкуем об органичности, то органичный драйвер к ГУ-15 - 4Ж1Л или 6С1Ж, а если прямонакальный - 4П1Л или 2С14Б. Однако есть решение интереснее, учитывая, что в Лофтине выпрямитель был однополупериодным (на четвёртой схемке, для памяти - выпрямитель оригинального LW). Поставь кенотроном ГУ-50, у неё потребляемая накалом мощность почти вдвое ниже, чем у 5Ц9С, а максимальный ток катода - 230 миллиампер, этого хватит на два канала. Или две штуки таких же ГУ-15, по штуке на канал. Ровно так же поступили в своё время в Western Electric, ставя в 25В и 32-А кенотронами к 205D те же 205D. А если совсем изощряться, то можно напряжение для питания прямонакального драйвера снять с катода выходной лампы, по типу как на первой картинке, перенеся, ессно, нагрузку в цепь анода. Это нужно переварить))) сейчас в отпуске))) 18 часов назад, johnson1496 сказал: Межкаскадник не сильно похож на изначально задуманный. Что не понравилось? Межкаскадники намотаны все как в переписке))) но они планировались к е81л , но тут просто вспомнил что на дальней полке давно пылятся трансы которые немного доработаны, и можно поставить в катод чтоб без конденсатора 1 Quote
Drakon Posted April 16 Author Posted April 16 (edited) 04.04.2025 в 02:27, KAA сказал: Скажу, что эта схема - не Лофтин, и не всякий двухкаскадник с непосредственной связью нужно таковым считать :). Для схем с ГУ-15 вариант с 5Ц9С конструктивно естественен. Особенно если ещё 12С3С драйвером попробовать :). Хотя, если мы толкуем об органичности, то органичный драйвер к ГУ-15 - 4Ж1Л или 6С1Ж, а если прямонакальный - 4П1Л или 2С14Б. Однако есть решение интереснее, учитывая, что в Лофтине выпрямитель был однополупериодным (на четвёртой схемке, для памяти - выпрямитель оригинального LW). Поставь кенотроном ГУ-50, у неё потребляемая накалом мощность почти вдвое ниже, чем у 5Ц9С, а максимальный ток катода - 230 миллиампер, этого хватит на два канала. Или две штуки таких же ГУ-15, по штуке на канал. Ровно так же поступили в своё время в Western Electric, ставя в 25В и 32-А кенотронами к 205D те же 205D. А если совсем изощряться, то можно напряжение для питания прямонакального драйвера снять с катода выходной лампы, по типу как на первой картинке, перенеся, ессно, нагрузку в цепь анода. 1. Можно для ознакомления полные схемы первого и последнего рисунка? или в личку 2 можно ли использовать в данном случае схему ниже? ( просто есть пара 281 или пару ГУ50) Edited April 16 by Drakon Quote
KAA Posted April 17 Posted April 17 2 часа назад, Drakon сказал: 1. Можно для ознакомления полные схемы первого и последнего рисунка? Quote
KAA Posted April 17 Posted April 17 2 часа назад, Drakon сказал: 2 можно ли использовать в данном случае схему ниже? ( просто есть пара 281 или пару ГУ50) Нельзя. Во-первых, она неработоспособна - там нет цепи по постоянному току. Во-вторых, никогда не питай каналы усилителя от источников АС в противофазе. От раздельных обмоток - можно, ясное дело 🙂 Quote
Климентий Posted April 21 Posted April 21 17.04.2025 в 09:42, KAA сказал: Нельзя. Во-первых, она неработоспособна - там нет цепи по постоянному току. Во-вторых, никогда не питай каналы усилителя от источников АС в противофазе. От раздельных обмоток - можно, ясное дело 🙂 Про противовазу в накале можно подробнее? Quote
KAA Posted April 21 Posted April 21 22 минуты назад, Климентий сказал: в накале Про что, пардон?.. Quote
Климентий Posted April 21 Posted April 21 6 часов назад, KAA сказал: Про что, пардон?.. Противофазу... Ну понятно же что опечатка... Quote
KAA Posted April 21 Posted April 21 1 час назад, Климентий сказал: Противофазу... Ну понятно же что опечатка... Кому понятно? ОК, ещё раз: где в моём тексте про НАКАЛЫ? Там другое слово написано, похожее, но другое. "Люди читают жопой" (с)Ляля Брынза. Пардон, но это факт, раз даже со второго раза не всосало. Quote
