Viktor47 Posted March 26, 2022 Share Posted March 26, 2022 Завалялся у меня трансформатор от усилителя ТУ100. Вес 4,3кг. 1 Link to comment Share on other sites More sharing options...
Gegen Posted March 26, 2022 Share Posted March 26, 2022 ТУ-100 выпускалось 4 типа, у каждого был свой силовой и свой выходной трансформаторы, отличающиеся от других типов. Link to comment Share on other sites More sharing options...
volli Posted March 26, 2022 Share Posted March 26, 2022 2 часа назад, Viktor47 сказал: Завалялся Если это от ТУ-100М (на Г807), то есть интерес, не хватает одного трансформатора питания, а так есть УМ-50 комплектный, вроде даже рабочий, и шасси от ТУ-100М с выходным трансформатором, но без силового. Link to comment Share on other sites More sharing options...
Phlanger Posted March 26, 2022 Share Posted March 26, 2022 2 часа назад, Gegen сказал: ТУ-100 выпускалось 4 типа ...на 6П3С, на Г-807 ("2xУМ-50"), на 6Р3С с 6Е5С и на 6Р3С с дрыhалкой, вольтметром. Про МГСРТУ и прочий Луч лучше вообще не вспоминать... Link to comment Share on other sites More sharing options...
Viktor47 Posted March 26, 2022 Author Share Posted March 26, 2022 ТУ-100 был от школьного радиоузла. Выходные лампы стояли 6Р3С. От силового трансформатора осталось только железо. Обмотки повреждены. Год выпуска не знаю, а попал он ко мне в1980году. Link to comment Share on other sites More sharing options...
VSS Posted March 26, 2022 Share Posted March 26, 2022 Может быть стоит переименовать тему " отдам железо от силовика ТУ-100"? Link to comment Share on other sites More sharing options...
KAA Posted March 26, 2022 Share Posted March 26, 2022 Я тему назвал так, как в ней звучало на момент разделения, поскольку топикстартер не открыл тему как положено отдельно. Стоит переименовать так, как оно есть, а как оно есть - надо разобраться. "Железо от трансформатора" и "трансформатор с повреждёнными обмотками" - не одно и то же. Link to comment Share on other sites More sharing options...
Phlanger Posted March 26, 2022 Share Posted March 26, 2022 5 часов назад, Viktor47 сказал: от школьного радиоузла. "Зелёненький". Усилитель, а не трансформатор. Трансформатор сам по себе прямо хороший, только обычно жужжит, лачить надо. А лучше парафинить. в ТУ-100 на Г-807 электрически вполне впендюриваем, но он заметно больше тамошнего родного силового трансформатора. И схему питания надо будет изрядно переделывать, ставить друг на друга два моста и так далее... Link to comment Share on other sites More sharing options...
volli Posted March 27, 2022 Share Posted March 27, 2022 13 часов назад, Viktor47 сказал: Спасибо за информацию, но меня интересует "родной" трансформатор, что бы "укомплектовать" второй моно-блок. Почти всё основное есть, кроме силового. Железа этого размера (от ТСШ-170) много, но вот мотать с "нуля" точь такой - не хочется, тогда уж лучше не моно-блоки, а полностью изготовить другие трансформаторы питания, для обеих каналов. Link to comment Share on other sites More sharing options...
Сергей-КА Posted March 27, 2022 Share Posted March 27, 2022 11 часов назад, Phlanger сказал: "Зелёненький". Усилитель, а не трансформатор. Тогда это усилитель У100-4.2.... Link to comment Share on other sites More sharing options...
немой Posted March 27, 2022 Share Posted March 27, 2022 6 минут назад, Сергей-КА сказал: Тогда это усилитель У100-4.2.... Совсем не обязательно ... есть и ТУ100- 4,2 Link to comment Share on other sites More sharing options...
Сергей-КА Posted March 27, 2022 Share Posted March 27, 2022 Он и есть...Был такой ещё с "вороньим глазом".. Link to comment Share on other sites More sharing options...
Сергей-КА Posted March 27, 2022 Share Posted March 27, 2022 Схему А.И.Манакова собирал на трансах от него...ГМИ-6 + 6Ф12П.. Link to comment Share on other sites More sharing options...
Phlanger Posted March 27, 2022 Share Posted March 27, 2022 5 часов назад, volli сказал: ТСШ-170 Из ТСШ-170 можно уродить некоторую питалку для выхлопа на Г-807, если анодную обмотку "примерно на ~120" сунуть в удвоитель, а анодную обмотку "примерно на ~80" соединить последовательно со "слаботочной" ~6.3 (которая была накалом кинескопия) и сунуть это в мост, поставленный сверху на этот удвоитель. Со смещщением последний раз был выкрутас - ~6.3 накала я в учетверитель засунул. Под всеми нагрузками (потому что накал как явление при этом никто не отменял, то есть от той же обмотки и какая-то лампа грелась) смещщения вышло -28 - точно столько, сколь мне было нужно (валялась без дела четвёрка светлановских 6L6) http://phlanger.narod.ru/jpg/Bblprjamljatelb.gif На картинке ошибка, в сети уже лет двадцать пять никакие не ~220. Но идея понятна. У меня вышеописанная питалка питала макет на 6Р3С, полста Ватт выхлопа он давал лехко и непринуждённо. Для "Г807 в варианте УМ-50" анодного может и маловато, но работать будет. 2 часа назад, Сергей-КА сказал: Тогда это усилитель У100-4.2 Ну да, человек же говорит, что на 6Р3С. Вон они стоят, один с глазиком, другой с дрыhалкой. Link to comment Share on other sites More sharing options...
Сергей-КА Posted March 27, 2022 Share Posted March 27, 2022 4 минуты назад, Phlanger сказал: Ну да, человек же говорит, что на 6Р3С А что,кто-то сказал,что они с другими лампами в выхлопе были? Link to comment Share on other sites More sharing options...
Tagir Posted March 27, 2022 Share Posted March 27, 2022 Я бы забрал, только откуда не понятно. Link to comment Share on other sites More sharing options...
VSS Posted April 3, 2022 Share Posted April 3, 2022 Топикстартер добавил фото выходного трансформатора. Территориально трансформатор находится в Беларуси, г.Слуцк. Link to comment Share on other sites More sharing options...

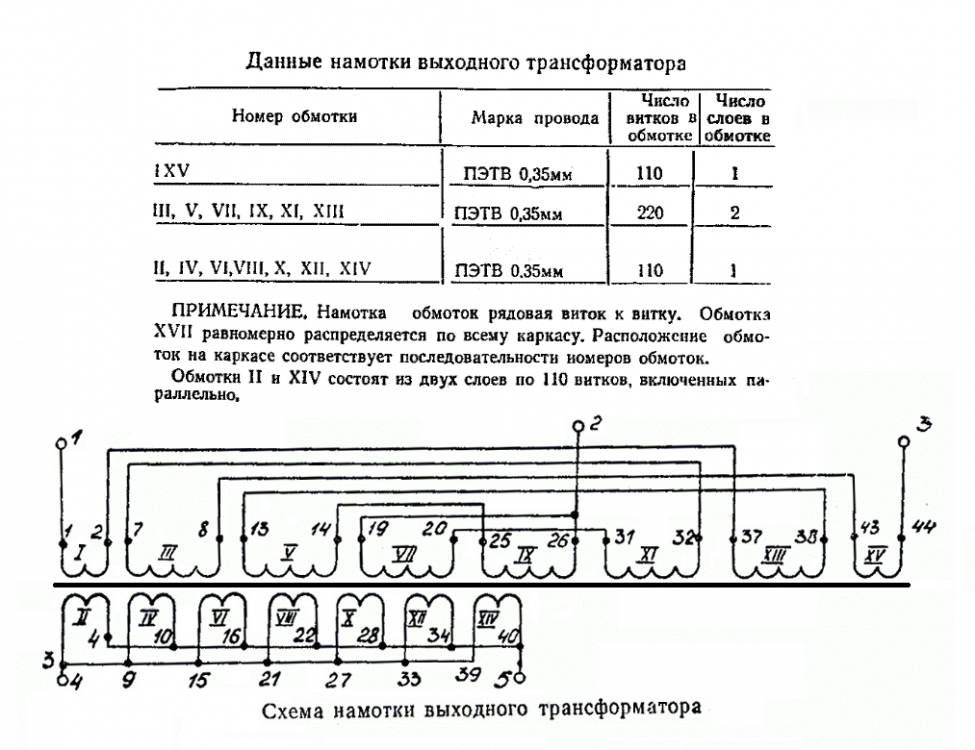

Gegen Posted April 27, 2022 Share Posted April 27, 2022 намоточные данные и схема Link to comment Share on other sites More sharing options...
Gegen Posted April 27, 2022 Share Posted April 27, 2022 точная схема Link to comment Share on other sites More sharing options...

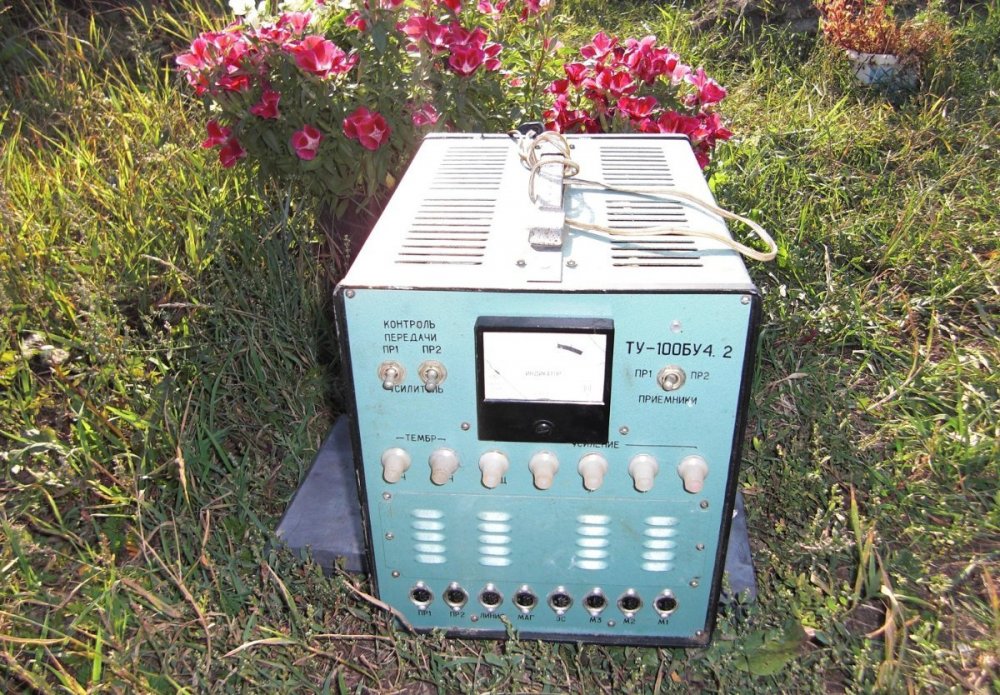

Gegen Posted May 10, 2022 Share Posted May 10, 2022 Полоса пропускания. Приборы: Г3-109 - генератор с мощным выходом 17Гц-200кГц, В3-38 - многопредельный милли/вольтметр 20Гц-5мГц. Выходное напряжение генератора 100В, сопротивление 600 Ом. Выходной трансформатор усилителя ТУ-100БУ4.2 Выходные лампы 3шт 6Р3С(для справки) Hагрузка - 7,5 Ом 17Гц-100кГц при неравномерности 0дБ, от 100 до 200кГц линейный подъём +2дБ. Hагрузка 6,1 Ом 17Гц -200кГц, неравномерность 0дБ от 50 до 100кГц плавный спад -0,75дБ, выравнивается на 130кГц Hагрузка - 3,9 Ом. 17Гц-30кГц при неравномерности 0дБ выше плавный спад до -1дБ на 100кГц, далее линейно -1дБ до 200кГц. Link to comment Share on other sites More sharing options...
familyvalues Posted May 13, 2022 Share Posted May 13, 2022 Забираю!! Link to comment Share on other sites More sharing options...
Viktor47 Posted May 29, 2022 Author Share Posted May 29, 2022 надо закрыть эту тему. Link to comment Share on other sites More sharing options...
