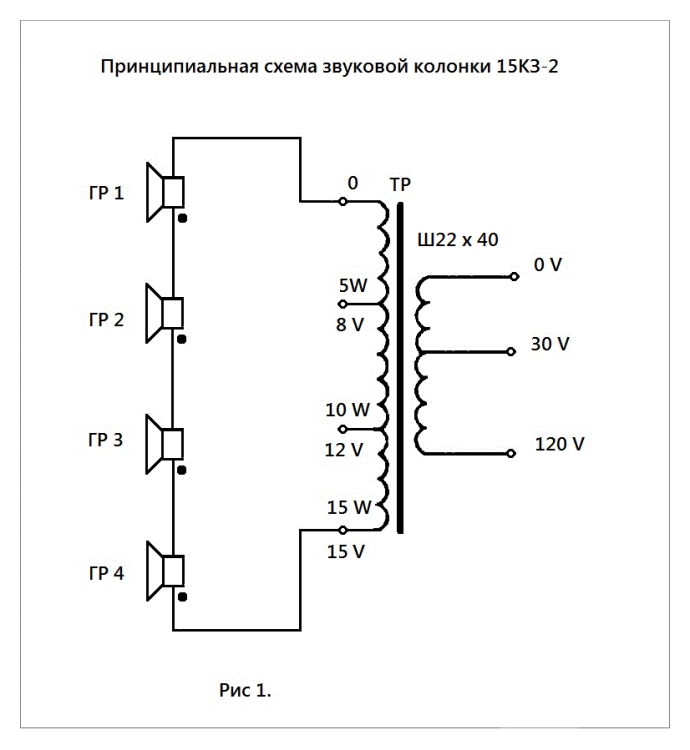

Gegen Posted February 3, 2024 Share Posted February 3, 2024 Отдам трансформаторы зв. колонок 15КЗ-2, 2 шт, данные в аттаче. В SRPP выходной каскад на лампах 6С19П в качестве выходных тр-ров. Активное сопротивление первичной обмотки 0-120В порядка 25 Ом. Вес каждого около 1,5кг. Пересылка СДЭК из Сургута. Писать в ЛС. Quote Link to comment Share on other sites More sharing options...
ВВФ58 Posted February 5, 2024 Share Posted February 5, 2024 03.02.2024 в 09:45, Gegen сказал: В SRPP выходной каскад на лампах 6С19П в качестве выходных тр-ров. На схему бы взглянуть. Quote Link to comment Share on other sites More sharing options...

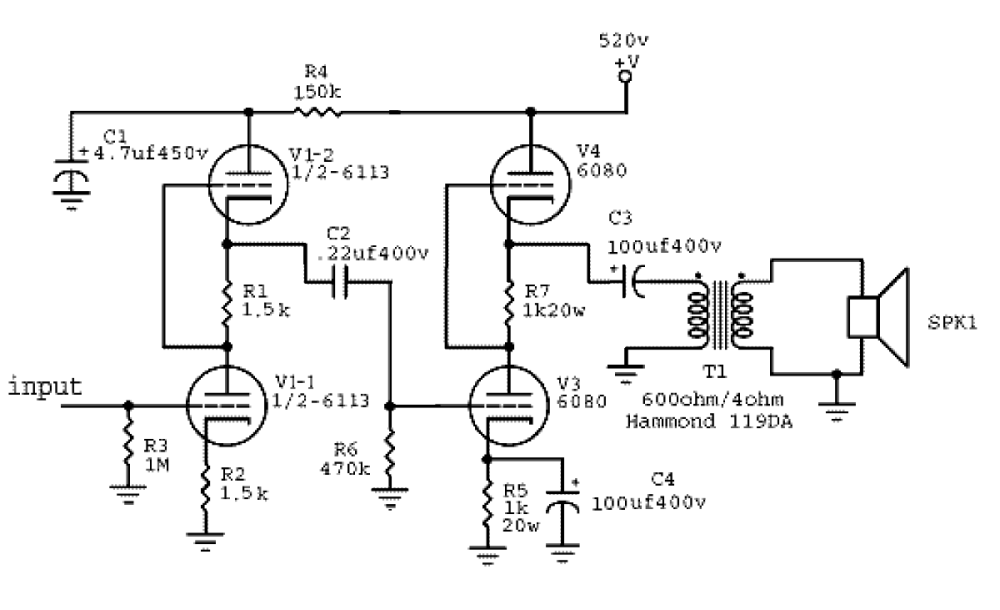

Gegen Posted February 5, 2024 Author Share Posted February 5, 2024 Схема вот, первая лампа 6113-12AX7-ЕСС83 - 6Н2П, вторая - 6080-6S7G-6AS7G-6520-ECC230 - 6H5C-6H13C. Quote Link to comment Share on other sites More sharing options...

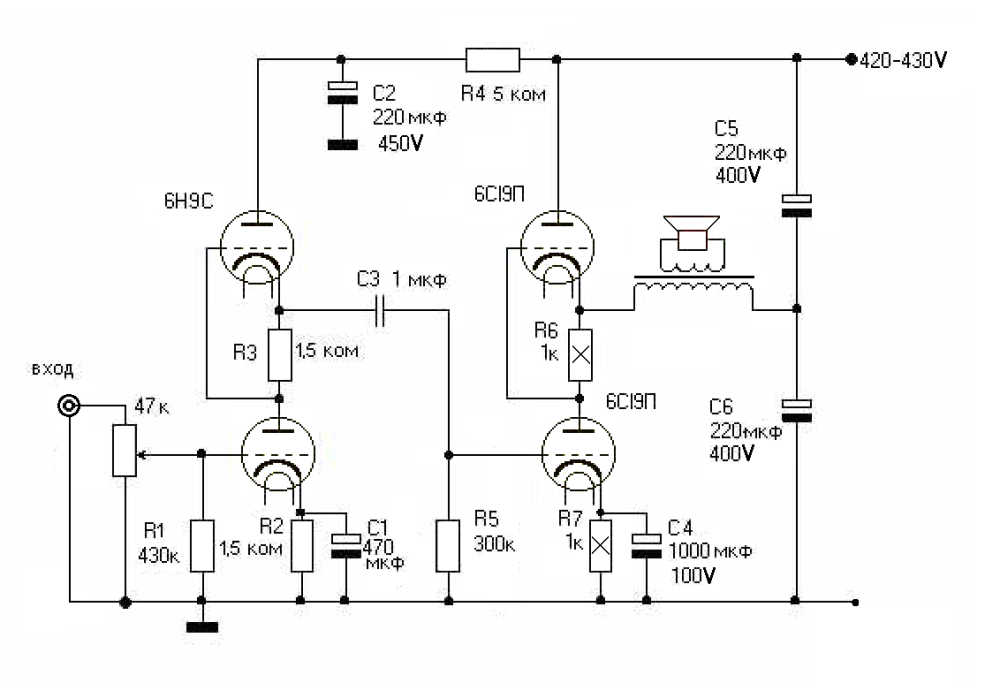

Gegen Posted February 6, 2024 Author Share Posted February 6, 2024 6С19П 1 Quote Link to comment Share on other sites More sharing options...
Pavel M Posted February 6, 2024 Share Posted February 6, 2024 Подскажите, пожалуйста, искусственная средняя точка (C5+C6) для каждого канала должна быть своя? (Оба канала питаются от одного источника.) Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 6, 2024 Author Share Posted February 6, 2024 Оч желательно, чтобы была своя, с общей ср. точкой, при небольшой разнице напряжений на катодах верхних ламп через первичные обмотки будет протекать разностный ток. Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 7, 2024 Author Share Posted February 7, 2024 Pазработка Никиты Поликарпова, админа форума audioportal.su , середина 2000х. 1 Quote Link to comment Share on other sites More sharing options...
ВВФ58 Posted February 9, 2024 Share Posted February 9, 2024 Ув ГЭГЭН,а каково выходное сопротивление SRPP каскада на 6С19П? Вопрос вдогонку: есть ли какие то особые требования к автотрансформатору(секционирование и т.п.)? Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 9, 2024 Author Share Posted February 9, 2024 Выходное сопротивление SRPP каскада на 6С19П - 100-120 Ом. На форуме https://audioportal.su/ в ветках о SRPP не только стабилизаторные, разработки А.Резвого на строчных лампах и А.Бокарева на 6С45П, 6Э5П и др... Ответ: Обыкновенные, особых требований нет. Quote Link to comment Share on other sites More sharing options...
Gegen Posted February 21, 2024 Author Share Posted February 21, 2024 Трансформаторы отданы, отправлены в Мск. Quote Link to comment Share on other sites More sharing options...
