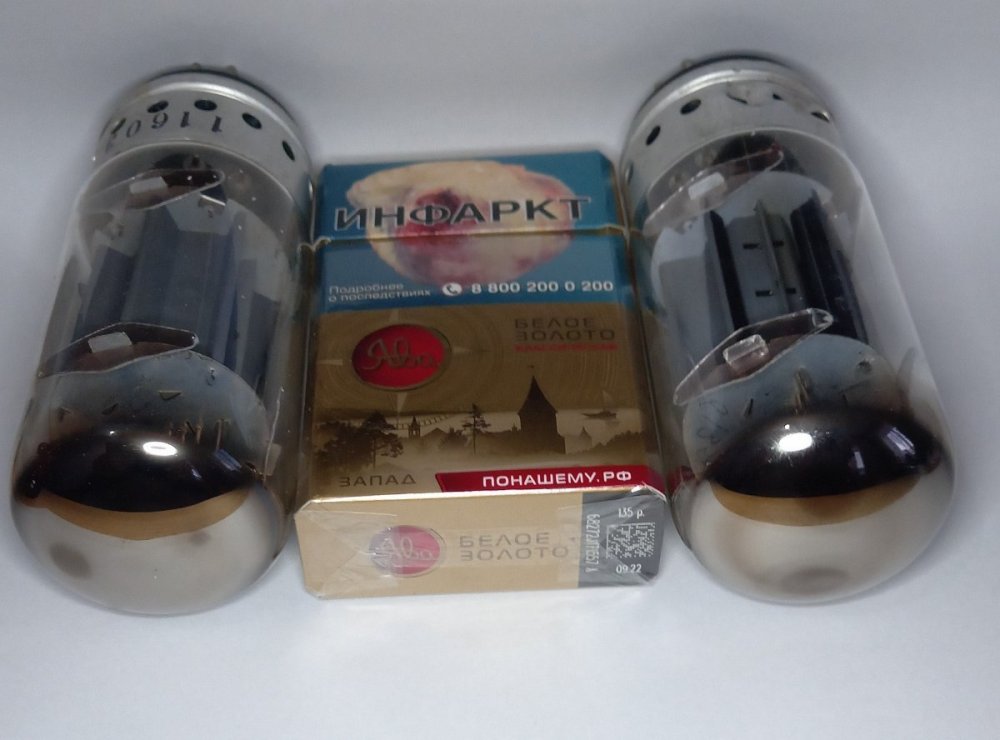

Чумба-Юмба Posted December 12, 2023 Share Posted December 12, 2023 (edited) Пара вот таких радиоламп . помогите с опознанием типа , маркировки итд . Edited December 12, 2023 by Чумба-Юмба Quote Link to comment Share on other sites More sharing options...
KAA Posted December 12, 2023 Share Posted December 12, 2023 Похоже на F2A11. 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted December 12, 2023 Share Posted December 12, 2023 data F2a11.pdf 1 1 Quote Link to comment Share on other sites More sharing options...

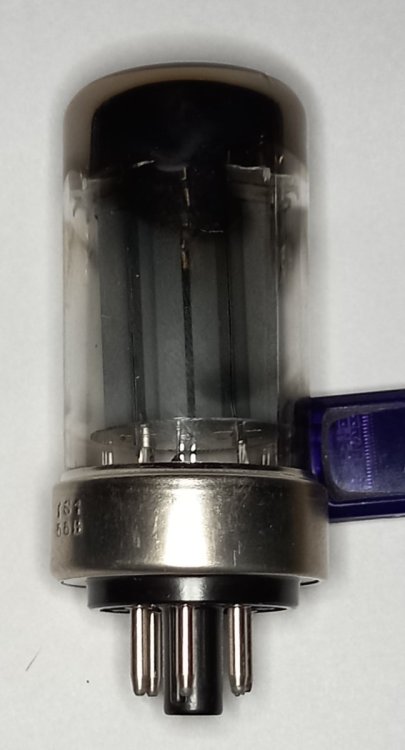

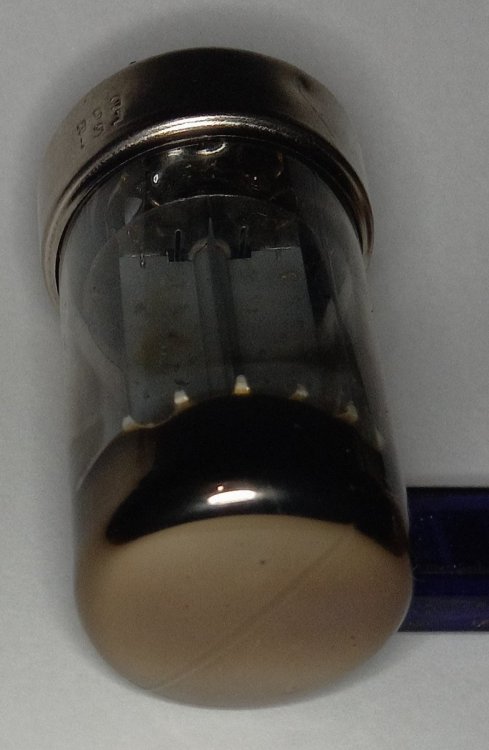

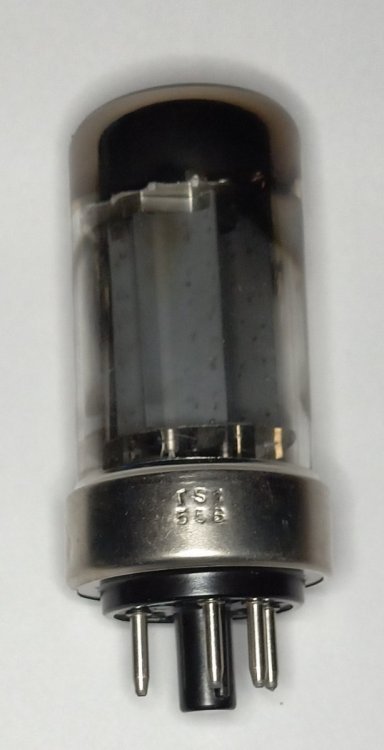

Чумба-Юмба Posted December 12, 2023 Author Share Posted December 12, 2023 Вот такой как я понял кенотрон еще , внутренности чем то схожи с GZ34 , более ни чего не известно . Quote Link to comment Share on other sites More sharing options...
Gegen Posted December 12, 2023 Share Posted December 12, 2023 У меня пара таких кенов GZ34 Mullard , made in Holland. 2 1 Quote Link to comment Share on other sites More sharing options...
Чумба-Юмба Posted December 12, 2023 Author Share Posted December 12, 2023 1. Во блин , хех , нифига себе - сказал я себе !!! Я так от фонаря сказал что гз 34 , и оказывается угадал ,. У меня тоже есть кенотрон гз34 но он совсем другого исполнения , и у него края анодов как бы с волнами что ли , спасибо что все разъяснили - GZ34 Mullard , made in Holland. Видимо он совсем древний и точно не позже 50ых годов , остается тогда его только промерить на выход тока по факту . 2. Что касаемо первых ламп F2A11 , хоть вы и дали весь формуляр на них , но боюсь запутаться и где то ошибиться итд . Это я про то , что не могли бы написать как их промерить ? напряжение анода , напр. 2ой сетки , напр. перв упр. сетки отрицательное , или как промерить в триодном включении итд .Таких мудреных панелей у меня нет , но сделаю переходник под октальную серию и в л1-3 . Quote Link to comment Share on other sites More sharing options...
KAA Posted December 12, 2023 Share Posted December 12, 2023 6 часов назад, Чумба-Юмба сказал: Таких мудреных панелей у меня нет Да в общем нет в них ничего особо мудрёного, это один из стандартных типов панелек для немецких ламп наряду с "пауками", именуется Stahlröhrenfassung или же в прямом переводе с немецкого названия на английский язык Steel tube socket. Quote Link to comment Share on other sites More sharing options...

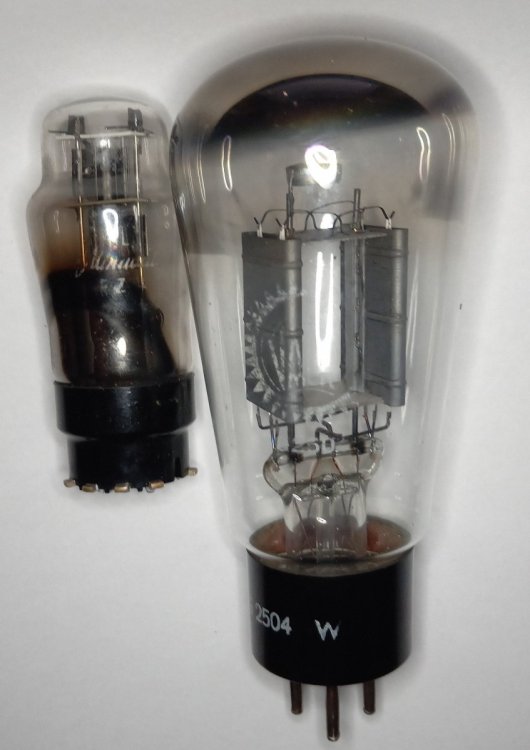

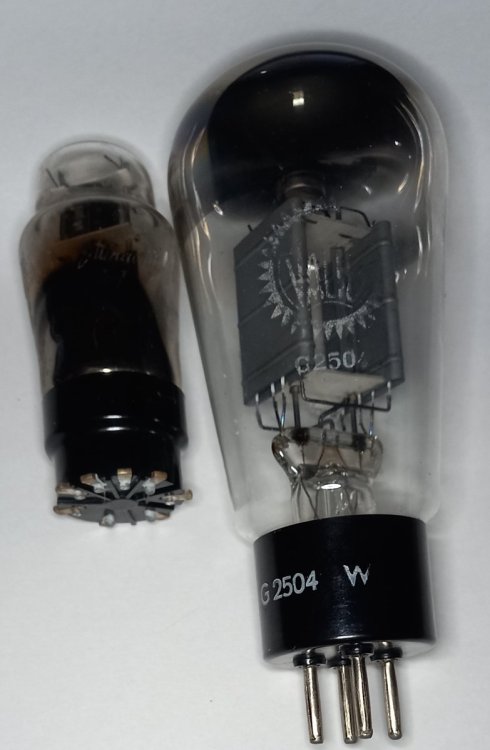

Чумба-Юмба Posted December 13, 2023 Author Share Posted December 13, 2023 Да , вот именно , все так , в голове именно такое и крутилось типа - немцы, пауки итд , просто дело в том что все такое раньше видел только в интернете , а в руках как то очень редко приходилось иногда держать лампы типа железные черепашки немецкие с такими разъемами итд , вот по этой причине для меня это как то , можно сказать , диво дивное , как правило я пользую всегда , либо октальные панели или пальчиковые . Вот еще две лампы , что упали с неба ( достались по наследству ) из этого же ряда , а точнее из этой же коробки , GZ2 и G2504 и фиг знает что за панели к ним нужны . пауки или кресты к первой , и даже не знаю как называется панель ко второй большой лампе , что с 4рмя штырями . Quote Link to comment Share on other sites More sharing options...
немой Posted December 13, 2023 Share Posted December 13, 2023 1 Quote Link to comment Share on other sites More sharing options...
Gegen Posted December 13, 2023 Share Posted December 13, 2023 16 часов назад, Чумба-Юмба сказал: 2. Что касаемо первых ламп F2A11 , хоть вы и дали весь формуляр на них , но боюсь запутаться и где то ошибиться итд . Это я про то , что не могли бы написать как их промерить ? напряжение анода , напр. 2ой сетки , напр. перв упр. сетки отрицательное , или как промерить в триодном включении итд .Таких мудреных панелей у меня нет , но сделаю переходник под октальную серию и в л1-3 . Насколько помнится в Л1-3 устанавливается макс. анодное напряжение +300В. 1. Вот график в тетродном режиме при напряжении 2й сетки 250в, анодном 300В, напряжении смещения -7В и -8В. 2. В триодном режиме при анодном напряжении 300В, напряжении смещения -10 и -11В. Удачи! 1 1 Quote Link to comment Share on other sites More sharing options...
Чумба-Юмба Posted December 16, 2023 Author Share Posted December 16, 2023 (edited) Что можно расшифровать по коду лампы , который нанесен внизу баллона ? И где бы добыть эту расшифровку итд ? Вот на листок списал с трех ламп на листок , так как на лампах как ни старался фотографировать не получается и не видно . Вот нашел какой то талмуд с кодировкой , но это вроде для ламп RCA , да и изложено все по пиндосски , и на русский не хочет переводится . В самом низу PDF папка с файлами , но кажется это только для RCA и совсем не то что надо . RCA DATE CODES.pdf Edited December 16, 2023 by Чумба-Юмба 1 Quote Link to comment Share on other sites More sharing options...

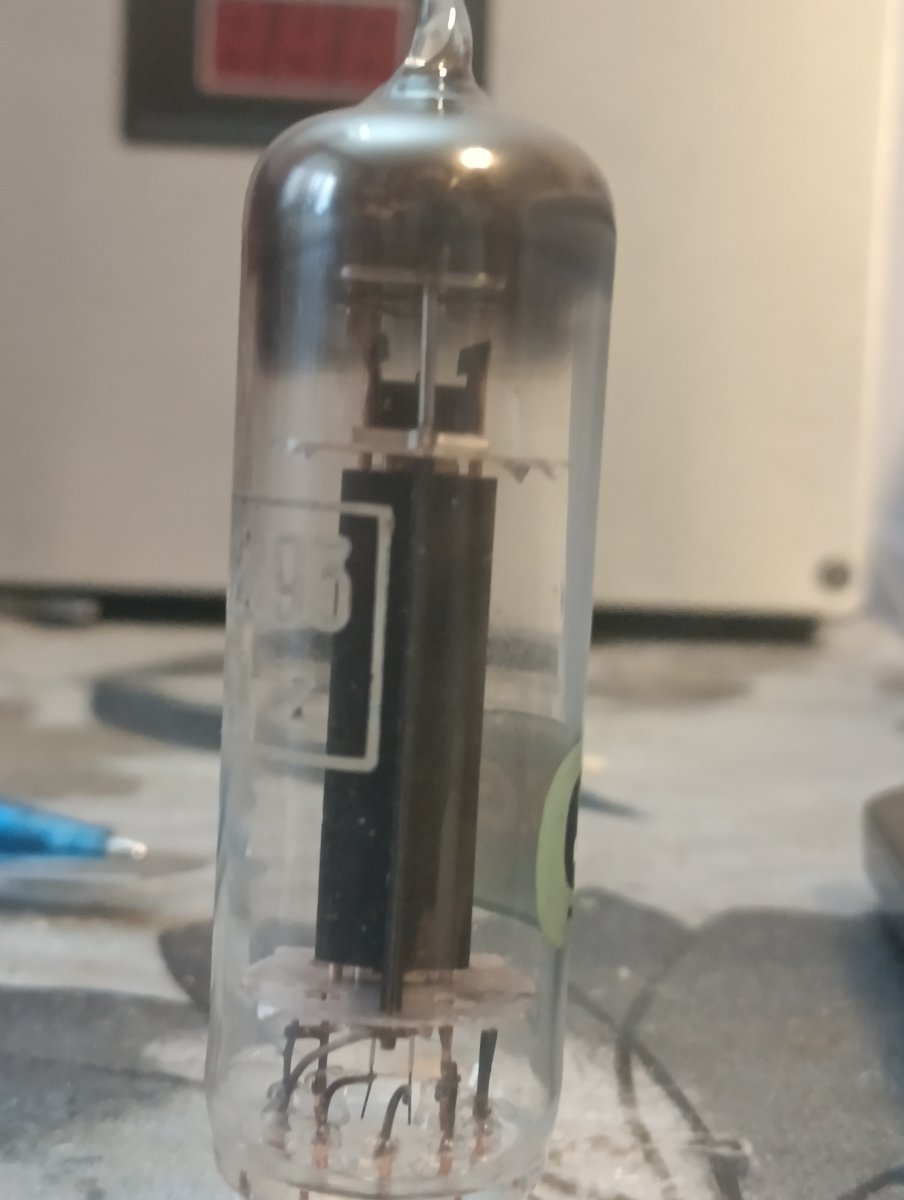

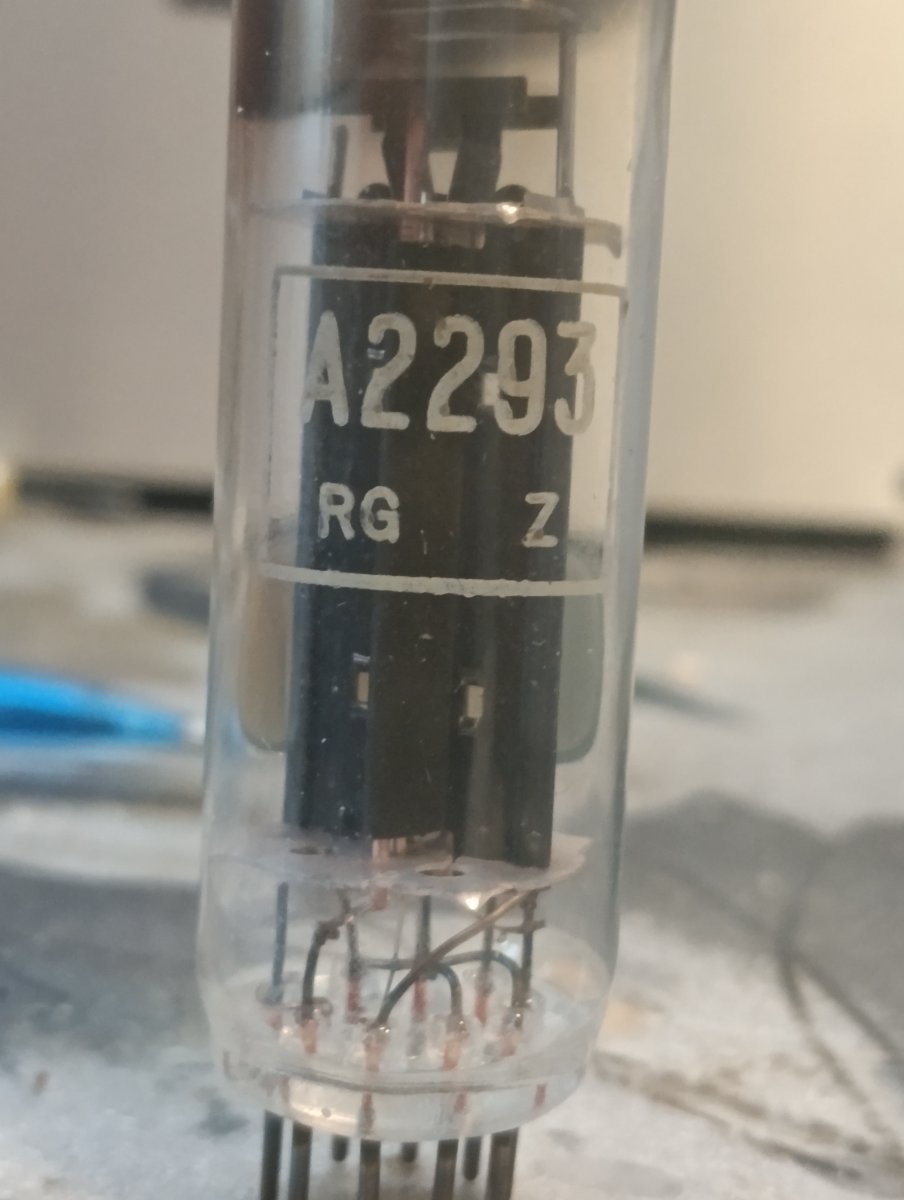

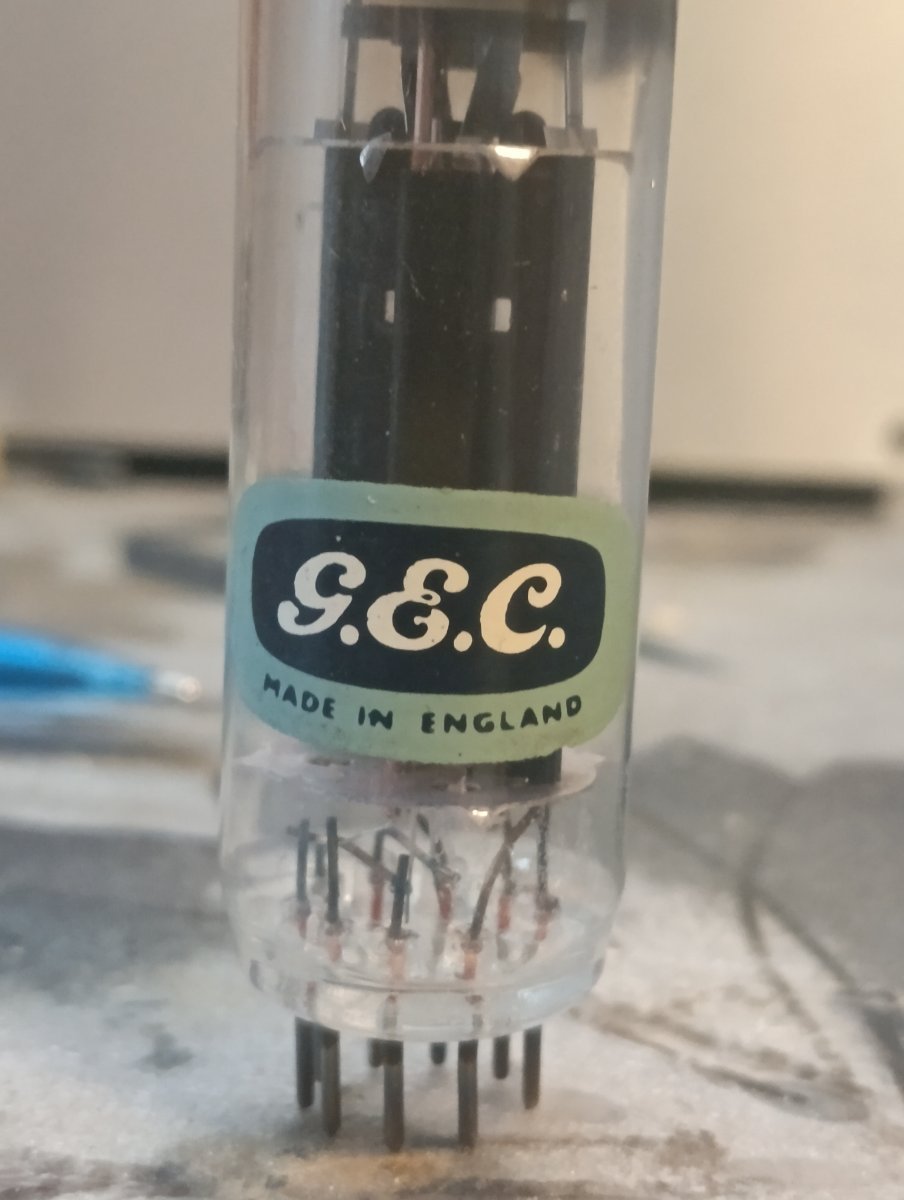

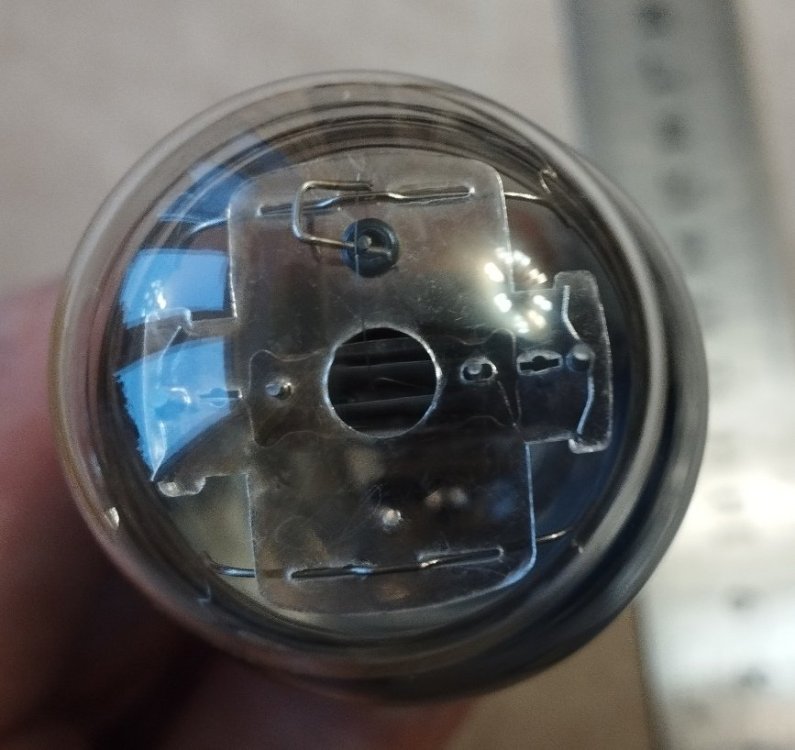

megavolt84 Posted August 27 Share Posted August 27 Подскажите плз что за кенотрон, видно что лого valvo, но название стёрто… Quote Link to comment Share on other sites More sharing options...
KAA Posted August 28 Share Posted August 28 AZ1, реальный производитель - Philips Miniwatt. 1 Quote Link to comment Share on other sites More sharing options...
