Тоже неплохо забытое старое

[Gegen]

Приёмник трансляционной сети - ПТС-47;  2я половина 40х - 50годы.



[Gegen]

Приёмник ТПС-54. Выпускался 1954-1966г.



[alex2203]

Вот интересно ТПС был выпущен менее 10000 штук цена в районе 7000 "Звезда" Была была выпущена  где-то около  500000 шт. а цена в районе 300000 странно и парадокс для коллекционеров.

[S.Laptev]

Звезда имеет невероятный, необычный дизай, красавица, а ТПС убогий трансляционник, кому он нужен, полно связных отличных советских приёмников.

[alss]

"Звезда" - жестяной кич, а ТПС - рабочая лошадка.

[Gegen]

"Звезда"- весьма посредственный бытовой приёмник, не считая дизайна. Первый советский приёмник с пальчиковыми лампами.

Приёмники ПТС и ТПС работали в радиоузлах с 6и утра до 24х  ночи, т.е по 18 часов ежедневно.

[alex2203]

К тому же дизайн слизан с французского, если память не отшибла совсем.

Буду в гараже, сфоткаю ТПС в самодельном корпусе, которому очень много лет.

[alex2203]

Не смог подобраться ближе поэтому качество не очень.

[S.Laptev]

13 часов назад, Gegen сказал:

"Звезда"- весьма посредственный бытовой приёмник, не считая дизайна. Первый советский приёмник с пальчиковыми лампами.

Приёмники ПТС и ТПС работали в радиоузлах с 6и утра до 24х  ночи, т.е по 18 часов ежедневно.

Речь в теме шла о коллекционной стоимости приемника, а не о потребительских свойствах оного, вполне себе неплохих, причем.

...."Радиоприёмник "Звезда-54" разработан Институтом радиовещательного приёма и акустики "ИРПА" МРТП СССР. Он имеет необычный, привлекательный вид, считавшийся пределом совершенства оформителей тех лет. Корпус радиоприёмника штампован из металла, с применением никелирования и многослойного лакирования....".

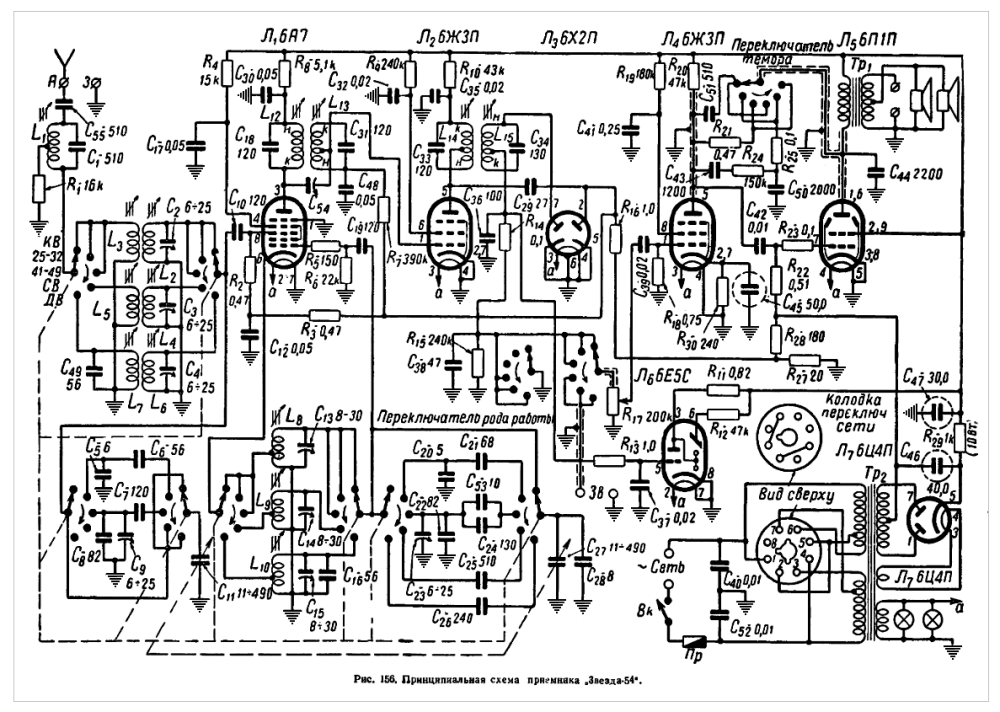

Первый ли наш на пальчиковых лампах - это надо смотреть в очень толстом и большом старом справочнике 60-х годов, лень вытаскивать, но одну железную октальную лампу я таки вижу, 6А7, если это так, то это ещё одна необычность этого приёмника!

ПТС и ТПС работали в радиоузлах пр 18 часов и не ломались, а должны? Чему там ломаться-то, они были просты, как три рубля, "Звезда" бы тоже работала 24 часа и 7 дней в неделю точно так же.

[ВВФ58]

Ребята,об чём ругаемся?нас и так то осталось нет ничего,могикане...В очередной раз попросил крутого айтишника начертить схему детекторного приёмника-не смог,и кажется не понял о чём речь...

[S.Laptev]

21 минуту назад, ВВФ58 сказал:

Ребята,об чём ругаемся?нас и так то осталось нет ничего,могикане...В очередной раз попросил крутого айтишника начертить схему детекторного приёмника-не смог,и кажется не понял о чём речь...

А кто тут ругается-то? Наоборот, приятно общаемся; никто и никуда не делся, нас много! У меня приятель, наверное, к 400-м приёмникам в коллекции подобрался.... Просто вспомним продукты того времени, КВМ-М, пеленгационный вариант ПКВ, 17 ламп, 17 ручек, 1952 год, был уже Крот, просто невероятная машина, очень удобная и приятная в работе, а лампы если менять, так крышки сверху, уже был КИТ Р-250, чуть позже Хмель Р671, все дела, возжённое серебро в контурах, керамика везде, железные лампы в ещё доп. железных экранах, это всё 50-е.... Р-310, на локталях весь, а тут как бы ширпотреб, гетинакс, всё сэкономлено, что Звезда, что ТПС, ну разве лишний УВЧ и ещё один каскад в ПЧ, не особо впечатляет, как-то так.

[KAA]

4 часа назад, S.Laptev сказал:

я таки вижу, 6А7, это ещё одна необычность этого приёмника!

Лампа 6А2П была разработана только в 1955 году.

[S.Laptev]

21.05.2024 в 02:58, KAA сказал:

Лампа 6А2П была разработана только в 1955 году.

Иньересная история, решил справиться у отца и сына Левитиных в известном всем справочнике, первым таки ламповым приёмником в нём указан трёхламповый "Волна" на двух 6И1П и 6П14П, вторым "Дзинтарс", и лишь третьим "Звезда" - путаники, нельзя было расположить аппараты в хронологическом порядке? А конструкторы этого интересного коллекционного приёмника, похоже, торопились премию скорее получить, делали из того, что было под рукой, хоья могли сделать грамотно, т.е. смеситель и гетеродин выполнить на двух отдельных пальчиковых лампах, морально устаревшие железные лампы уже понятно было, что уходили в лету, 6А2П никто почти для преобразователя не применял, в УПЧ лампы с короткой характеристикой тоже никто более не использовал, только "варимю", в УНЧ пентоды тоже... 6Ж3П, явно не сюда тоже лампа, а двойные триоды почти исключительно.... короче, ещё и схемотехнически казусный приёмник, надо покупать!



[Gegen]

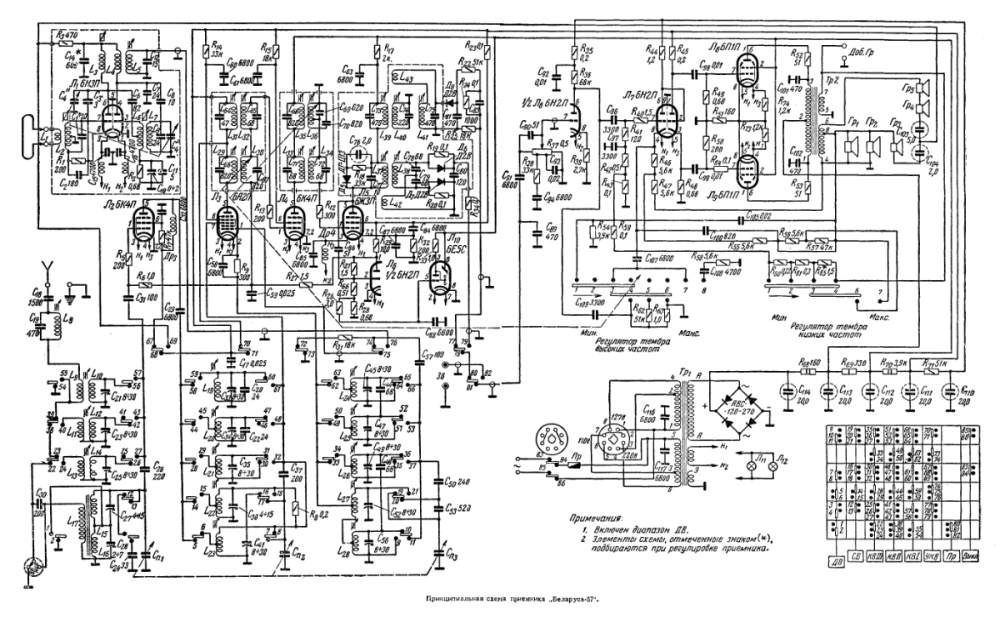

Радиоприёмник "Волна" с 1957 года выпускал Ижевский радиозавод,  "Дзинтарс" с 1960 года выпускал Рижский завод имени А.С.Попова, лампа 6А2П на гражданке - в "Беларусь-57" первых выпусков.



[KAA]

Да, можно только сказать, что люди, которые конструировали такие аппараты, явно по жизни видели учебник по электронной технике, и вероятно, не один.

[Gegen]

24.05.2024 в 11:34, S.Laptev сказал:

 6А2П никто почти для преобразователя не применял

В приёмнике "Эстония", радиоле Эстония-55", в проф. приёмниках дальней связи "Волна-К" 2шт, Р-670М, это знаю точно, думаю,  в других - тоже, просто нет желания их перебирать, разыскивая, в каких применялись 6А2П.

[S.Laptev]

24.05.2024 в 21:36, KAA сказал:

Да, можно только сказать, что люди, которые конструировали такие аппараты, явно по жизни видели учебник по электронной технике, и вероятно, не один.

Безусловно, люди тех лет разбирались в радиотехнике, учили учебники, копировали западное и не безуспешно! Разбирались и в акустике, упомянутая выше Звезда, хоть и сделана была из металла, имела "отражательную доску" из фанеры и неплохие динамики и звуком совсем не раздражала, и действительно была "слизана" с французского Империала. Как и многие связные приемники, разработаные по "мотивам" и с сильными заимствованиями и подражанием. Но тут нужда была, реальная.

6 часов назад, Gegen сказал:

В приёмнике "Эстония", радиоле Эстония-55", в проф. приёмниках дальней связи "Волна-К" 2шт, Р-670М, это знаю точно, думаю,  в других - тоже, просто нет желания их перебирать, разыскивая, в каких применялись 6А2П.

В 95% советских радиовещательных приёмниках и радиолах, собранных на "пальцах" стояла в преобразователях 6И1П, это факт! Приёмник Волна-К не был приёмником для дальней связи, это неудачная, шумная разработка, продолжение вполне хорошего, но устаревшего Мельника Р-673, радисты её просто ненавидели.... разработали её для маленьких судов каботажного, рыболовецкого флота, а на судах речного и морского флота, в т.ч. дальнего плавания использовался как вспомогательный, резервный и для судовой трансляции, в ВФМ на вооружнии не был, но пользовали тоже в качестве вспомогательного.

Р-670, Р-670М, "Русалка", судовой вариант Р-250, Р-250М "Кита", это начало 50-х, в "шаровой", позднее в "молотковой" окраске, преобразователь сделан на железной 6А7, как и в легендарном "Кроте", на пальчиковых были приёмники с интексом М2, на моих глазах вставляли контура в барабан на последний поддиапазон до 30 мгц на работе, это начало 80-х годов. Во всех этих приёмниках я бывал внутри, с паяльником в том числе, и в куче других, начиная с УС-П, ПР4-П, УС-9, КВ-М, Р-310, Р-311, Р-326, Р-671, Мельник, Хмель, ПРВ и т.п. и до транзисторных Штормов. Идеал приёмника Крот и Крот-М:

Изменено 25 мая пользователем S.Laptev

[S.Laptev]

Добавлю по теме, Отец и дочка, неполучившаяся немного, так бывает:

Шпециалисты теперь интернетные пошли, громкость напряжением накала регулируют😁, жесть!

https://m.youtube.com/watch?time_continue=369&v=EQmlOzkHWq8&embeds_referring_euri=http%3A%2F%2Fwww.cqham.ru%2F&source_ve_path=MjgyMzksMjgyMzksMjg2NjY

Не лучше, тоже спецы, не в курсах, что при SSB на одних диапазонах верхняя боковая полоса применяется, а на других нижняя, а у приёмника расстройка телеграфного гетеродина почти нормальная, на + - 2 кгц, а надо бы на 2,5 кгц... крутят около нуля, настраиваются они😆....
