Соберу на заказ таймер для автоматического включения лампового УНЧ. Таймер собран на печатной плате размером 60мм*80мм, питается от накальной обмотки (≈6,3В) трансформатора УНЧ. Обеспечивает 2 диапазона выдержек, выбираются перемычками, без пайки: - 1 диапазон - (~ 5с, ~ 15с, ~ 26с, ~ 36с, ~ 46с, ~ 56с, ~ 67с, ~ 77с); - 2 диапазон - (~ 10с, ~ 31с, ~ 51с, ~ 72с, ~ 92с, ~ 113с, ~133с, ~154с). Легко и быстро устанавливается в усилитель, занимает мало места. Подробное описание прилагается. На фото два таймера, на них установлены однотипные реле разных производителей: - слева RT424024 2-Form-C 24VDC, 8A (AgNi 90/10), TE Connectivity; - справа HF115F/024-2Z4B 2-Form-C 24VDC, 8A (AgNi 90/10), HONGFA. Плата с HF115F/024 – 2500р/шт. Плата с RT424024 – 3000р/шт. Цены у реле разные, хотя параметры одинаковые. Самовывоз или отправлю почтой по предоплате. Нахожусь в Долгопрудном. С уважением, Владимир Таймер ТСН-1_ТО_V2.pdf

Продается. Есть 2шт. Вопросы в личку.

Остался один стабилизатор. Больше делать не буду. Цена 65т.р. Гарантия.

https://www.avito.ru/abakan/audio_i_video/dvuhtaktnyy_vyhodnoy_transformator_dlya_6p3s_6p41s_2050693829?slocation=621540

Всех с днём Советской Армии и Военно-Морского Флота! Московский округ ПВО, 75-77гг

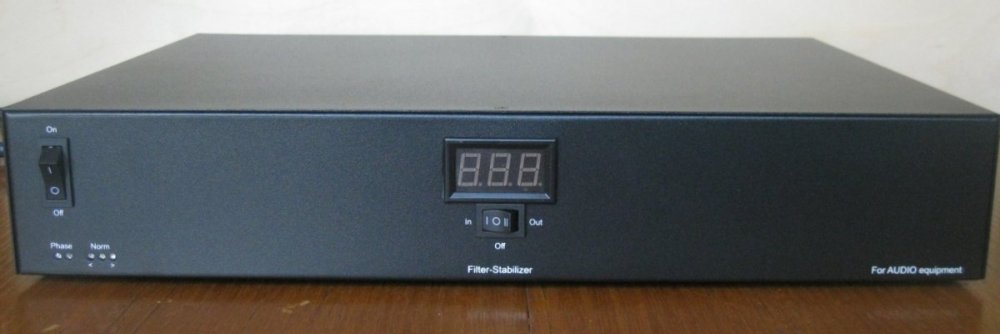

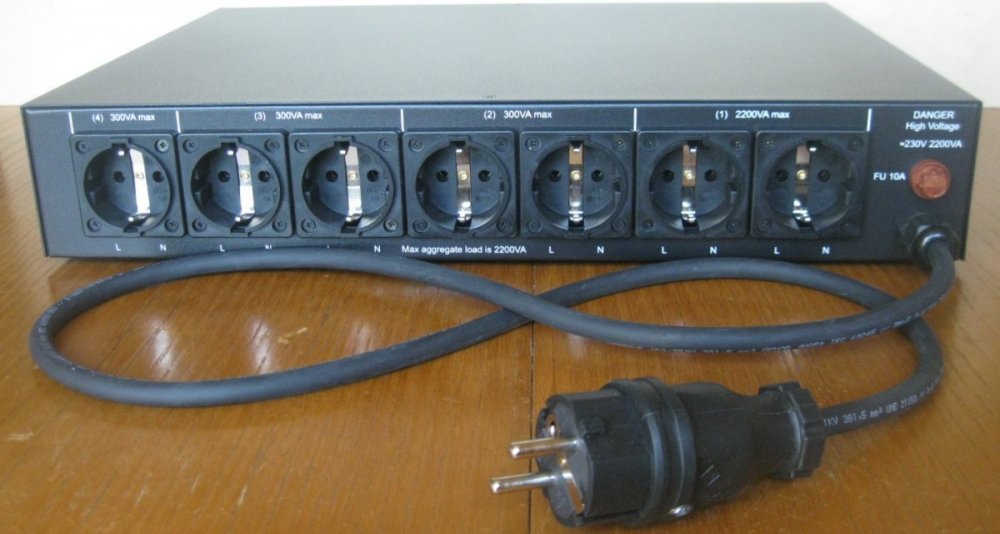

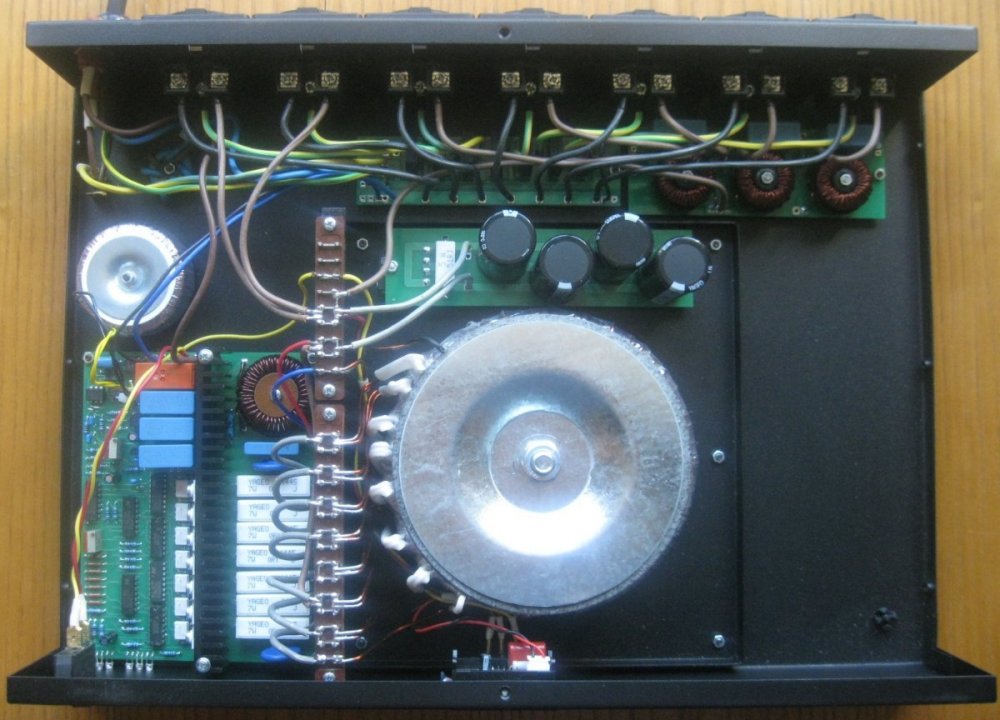

Добавлю фото стабилизатора: - вид спереди; - вид сзади; - вид монтажа.

Добавлю фото регенератора. - вид спереди; - вид сзади; - нижний блок; - верхний блок; - оба блока в сборе.

В данном случае речь идет исключительно про сетевые кабели, а от них до динамиков еще очень далеко - целый усилитель :)

Согласен, медь имеет меньшее удельное сопротивление, чем латунь. Попробую посчитать. Удельное сопротивление - Серебро - 0,015 - Медь - 0,0175 - Латунь - 0,025 - Золото - 0,023 - Иридий - 0,047 - Никель - 0,087 - Платина - 0,107 Если взять серебро вместо латуни и покрыть его золотом (чтобы не окислялось), то теоретически можно уменьшить сопротивление контактов 0,015/0,025 = 0,6, т.е. на 40% - на 0,9мОм, останется 1,3мОм на контакт. Вспомним: 1м провода 1,5мм2 - 13,2мОм, следовательно 0,9мОм - это 7см провода сечением 1,5мм2 или 4см провода 2,5мм2. Расчет конечно прикидочный, но, думаю, реальный результат от серебра под золотом будет еще меньше. Вопрос: стоит ли овчинка выделки? Может проще сетевой шнур укоротить на 10см и не заморачиваться? Что будет дешевле - наверняка :)

Видимо просто не обращали внимания, мОм на практике в электрических схемах не встретишь - слишком маленькая величина. Но мегаОмы обозначаются всегда с большой буквой М - МОм. В интернете можно найти подробнее про систему обозначений.

К вопросу про сетевые шнуры, вилки, розетки и тому подобное. Давно хотелось уяснить для себя, какой вклад вносят в звук силовые кабели, вилки, розетки. Минуя изотерику Сегодня поборол свою лень и измерил переходное сопротивление контакта вилка/розетка. В наличии: - приборные розетки и вилки РСЕ (Австрия) - добротно сделаны, не самые дешевые, но цена разумная, материал контактов - латунь, покрытие - никель; - 10 перемычек по 10см и 1 перемычка длиной 5 метров, все из провода HELUKABEL H07RN-F 1,5мм2; - измерительный мостик. 1. Измерил сопротивление перемычки 5м, получилось 65мОм, т.е. сопротивление 1м равно 13мОм. Хорошо совпадает со справочными данными: сопротивление 1000м - 13,2Ом; 1м - 13,2мОм; 5м - 66мОм. 2. Перемычками последовательно соединил 5 пар вилка/розетка, левую подключил к мостику, правую замкнул перемычкой 5м (см. фото). Измерил сопротивление, получилось 100мОм. 3. Посчитаем: - 100мОм - 65мОм - 13мОм = 22мОм, это сопротивление 10 контактов вилка/розетка. Следовательно сопротивление 1 контакта вилка/розетка равно 2,2мОм. Много это или мало? Это равно сопротивлению 17см кабеля сечением 1,5мм2 или 10см кабеля 2,5мм2. Не думаю, что вилки/розетки с контактами из бескислородной меди и покрытием из золота/платины/родия имеют существенно меньшее переходное сопротивление. Ну максимум в 2 раза, пусть 1мОм на контакт. Но такой же результат даст укорочение кабеля 1,5мм2 на 9см или кабеля 2,5мм2 на 5см2. Вопрос: стоит ли переплачивать за покрытие драгметаллами силовых вилок/розеток? Про силовой кабель из бескислородной меди пока промолчу. Вечная тема :)

Писать сразу на timvlv@rambler.ru

Писать сразу на timvlv@rambler.ru

Продам регенератор сетевого напряжения собственной разработки и изготовления. Отзывы отличные. Цена 120т.р. Гарантия. г. Долгопрудный, Московская область. Желательно самовывоз, но могу отправить СДЭК или почтой России, за счет покупателя. Описание прикрепляю. Рег1600_ТОиИЭ.pdf

Продам сетевой фильтр-стабилизатор собственной разработки и изготовления. Отзывы хорошие Цена 45т.р. Гарантия. г. Долгопрудный, Московская область. Желательно самовывоз, но могу отправить СДЭК или почтой России, за счет покупателя. Форумчанам скидка. Описание прикрепляю. Стаб_2к_ТОиИЭ.pdf

Я уже тоже склоняюсь к установке разъема, почти все предпочитают иметь универсальный разъем. Универсальность имеет значение. Спасибо за совет! С уважением, Владимир

Добротный получился аппарат. Вопрос по входному разъему. Почему не сделали несъемный сетевой кабель хорошего сечения (3*2,5 или более), а поставили входной разъем? Чтобы иметь возможность тестировать сетевые кабели? По сравнению с шинами на фильтрах постоянки входной сетевой разъем кажется слабоватым. Ток всех нагрузок протекает через него, а переходное сопротивление контактов приличное, даже с покрытием из благородных металлов. Спрашиваю не в качестве критики. Сам делаю подобные штуки (фильтры, стабилизаторы и т.п.), и каждый раз возникают сомнения - ставить разъем или несъемный кабель. С уважением, Владимир
