Куплю железо, или убитые динамики: 100ГДН-3 1шт. 25гд-18 1шт. 25ГД-21 1шт. 10гд-20 кинап (есть и поздние). 2шт. 8ГД-2 1шт. Regent L3060 1ш

После 8 месяцев отлёживания на полке, вернул на стапеля и запустил выше обсуждаемый усилитель. Выкинул ТА и ТН, намотал с нуля силовой трансформатор на железе ОСМ 0,4. Проблема с перегоранием транзисторов в схеме эл.дросселя решилась. Так как не указаны на схеме мощности резисторов пришлось некоторые номиналы подбирать с запасом по мощности, R4 10вт. и R 18-20вт. Все режимы работы соответствуют схеме. При -68в. на смещении, анодное 210в. Осталось установить плату на место, уложить провода и окультурить.

Еще одна схема, с просторов инета. EL84lay.pdf EL84sch.pdf

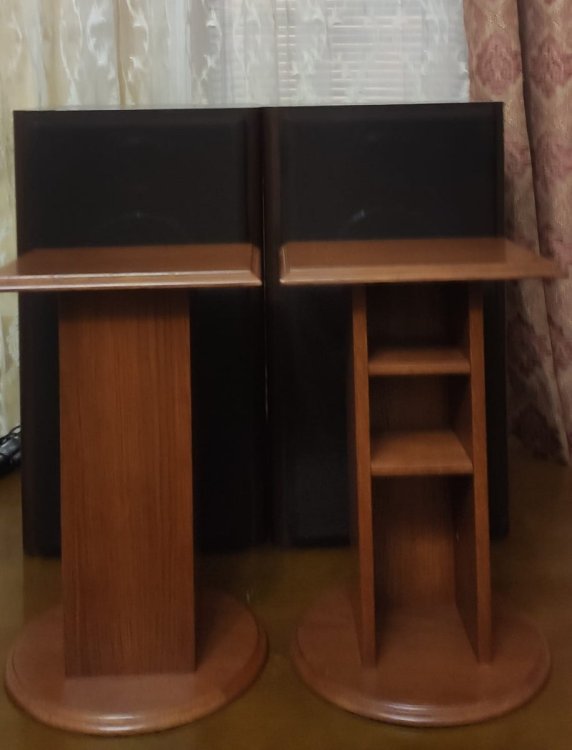

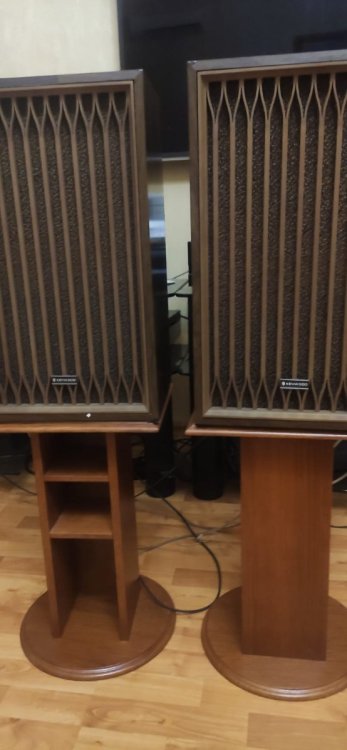

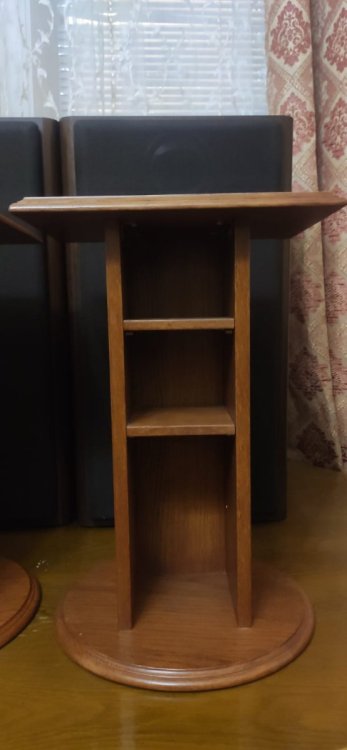

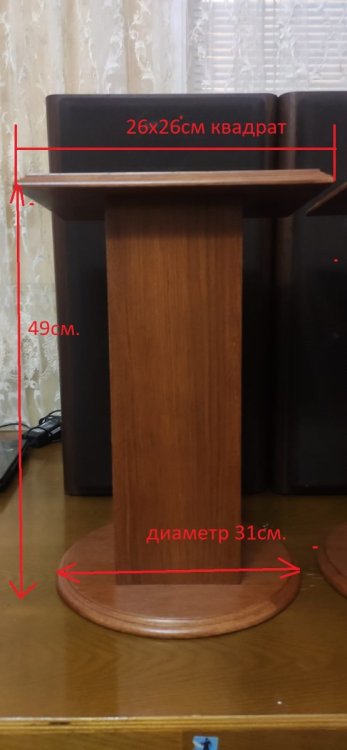

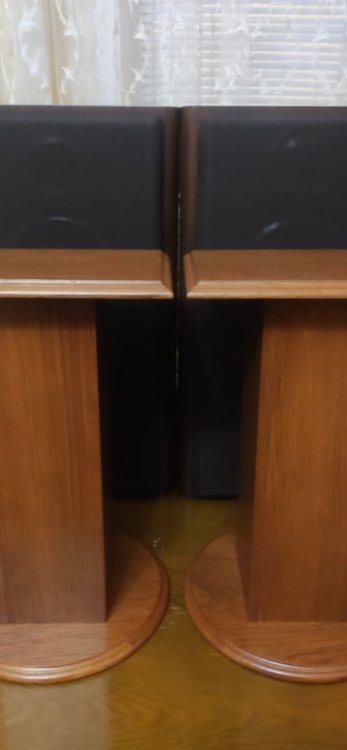

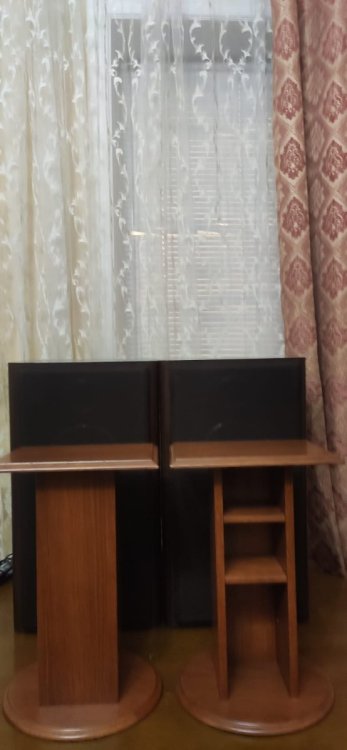

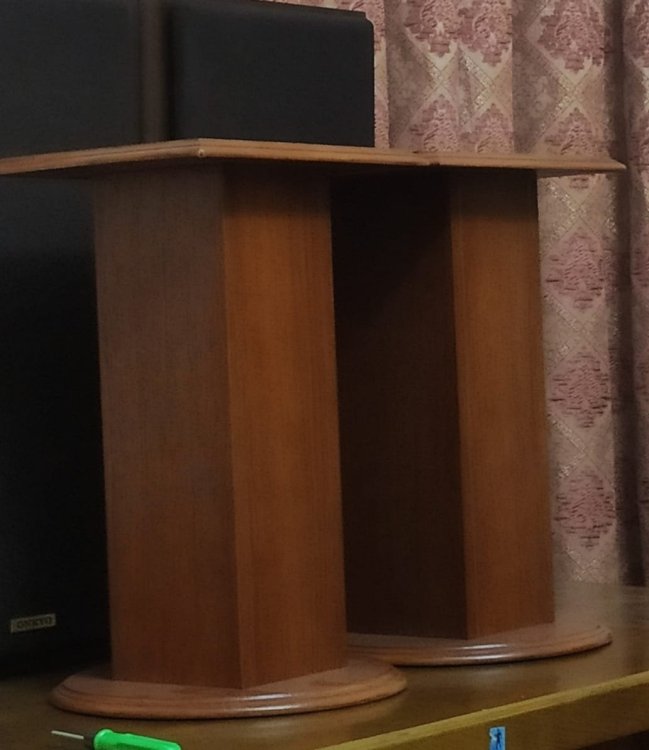

Продам подставки для колонок из массива дерева, изготавливались на заказ в столярном цеху. Покрыты лаком. С обратной стороны имеют съемные полочки для кассет или CD. Вышлю по РФ из Каспийска почтой РФ, ТК Боксберри, СДЭК, Энергия. Возможен обмен на лампы 6П3С -30шт одной партии желательно. Прошу 6000р. Доставка на покупателе.

Куплю железо, или убитые динамики: 25гд-18 1шт. 25ГД-21 1шт. 10гд-20 кинап (есть и поздние). 2шт. 8ГД-2 1шт. Regent L3060 1ш

Этот сколько стоит?

Куплю железо, или убитые динамики: 25гд-18 1шт. 25ГД-21 2шт. 10гд-20 кинап (есть и поздние). 2шт. Regent L3060 1шт.

Это было на Авито)). Я то не знал, что это Вы.

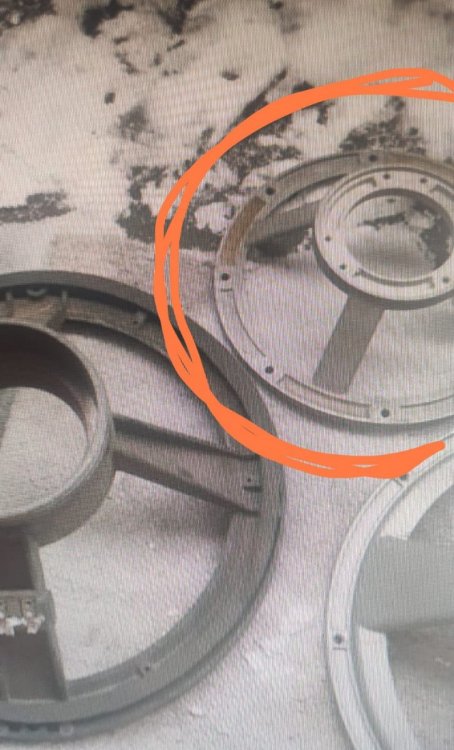

Интересует рама от 25ГД-18 Цена?

Спасибо, Анатолий Иосифович! Нашел)).

Куплю железо, или убитые динамики: 25гд-18 1шт. 25ГД-21 2шт. 10гд-20 кинап (есть и поздние). 2шт. Regent L3060 1шт.

Есть возможность скинуть 20 вольтовую обмотку на анодном трансе, и запитать от 220-230 вольт. Первичка имеет кучу выводов, с помощью которых можно менять выходное напряжение. У автора по схеме 235 вольт...

После некоторого перерыва, взялся за завершение проекта по схеме А. Торреса. Все электронные дросселя и автофиксы собрал на плате (см. фото) кроме транзисторов Q1 и резисторов R18. Напряжение на входе эл. дросселя 245в. Анодный трансформатор ТА-273. При настройке схемы, подключил на выход нагрузку, 2 лампочки 95вт. 220в. последовательно между собой, и с амперметром. Ток на выходе эл. дросселя 300ма. при напряжении 210в. Но! Проблема в том, что довольно сильно греется транзистор хотя установлен на приличного размера радиатор, и примерно через минуту "горит". Запускается плавно но температура нагрева не критическая, можно держать радиатор в руке. Ошибок в монтаже нет. Вопрос : транзисторов указанных в схеме не осталось, есть IRF 840, по параметрам подходят, можно ли их ставить? Как Вы думаете, может напряжение вместо 245в. подать 225в.?

Начал собирать, давненько отложенный проект на 6С33С, по схеме М.А.И. Первоначально планировал собирать по схеме автора, потом появились еще две схемы, за основу которых была взята схема Анатолия Иосифовича. Остановился на схеме А. Торреса, все крупные элементы уже закрепил на шасси, при осмотре схемы БП, смущает один момент, мне кажется там ошибка. (на фото). 6c33c Манаков.djvu 6S33S_Torres.pdf

http://audio-db.info/AudioDB/BazaPraktiki/Usilenie/Lampy/Alfavit/GMI/GMI83 50-55вт. для накала ГМИ-83 еще терпимо. Там напряжение 25в. ток низкий, 2-2,5А. Намотать проще.

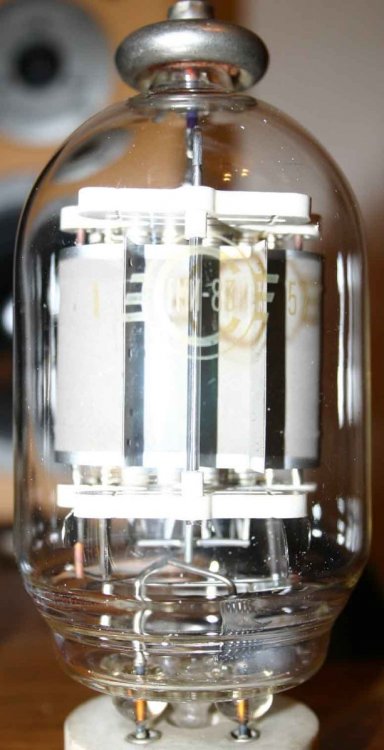

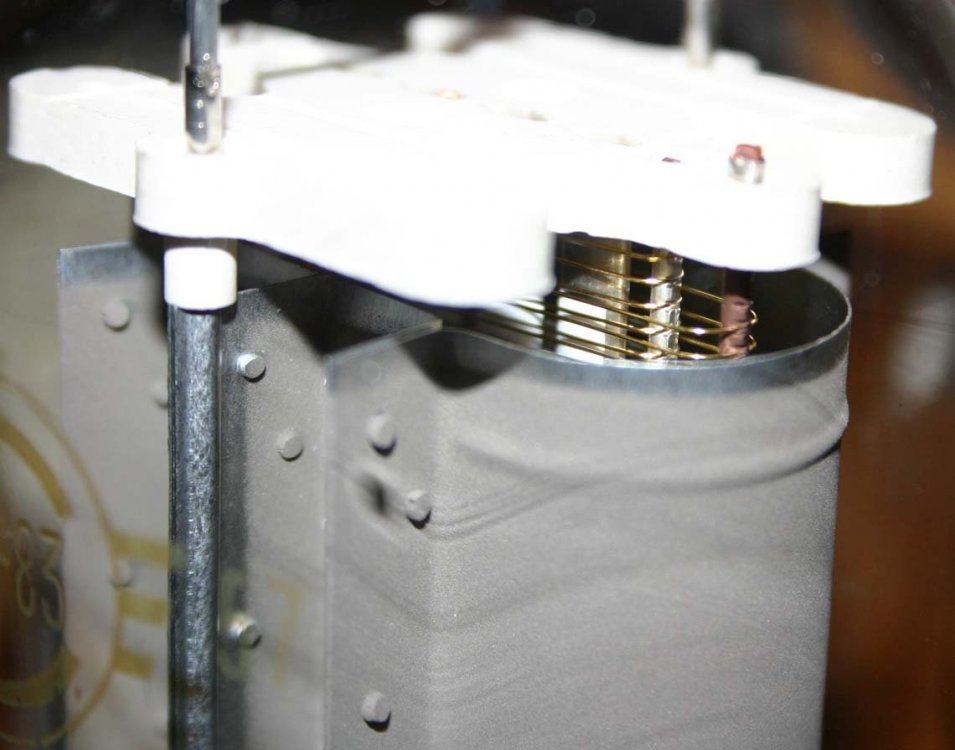

Есть лампы ГМИ-83, лежат давненько. Довольно близкие по параметрам, к ГУ-72, красивая лампа, с позолоченными сетками. Может еще кто, заморачивался с этой лампой в УНЧ? Думаю, может получится их пристроить в SE. Про их использование в УНЧ, нашел всего несколько упоминаний. Одно их них, от Васянина Сергея. Цит. ГМИ-83 вполне применима в SE. В триоде у неё внутреннее сопротивление порядка 600ом и усиление прядка 8. Оптимальный режим будет при анодном напряжении 500–550В и токе анода около 100ма, смещение при этом прядка -70В. Из недостатков – очень прожорливый накал и довольно большая входная ёмкость, нужен достаточно мощный драйвер. Лучше искать лампочки без индекса «В», у них входная ёмкость меньше и мощность анода побольше. Васянин Сергей

Наверно... . Есть разные схемы, на разных лампах, часть схем без авторов.

Еще один вариант УНЧ на ГУ-72. (Автора не знаю).

Этого добра, как раз много. В качестве анодного поставлю ТА 273. 4*80 и 2*20 вольт 0,75А. Самый раз.

На 6С33С, только собираюсь "лепить". А то выходные трансы года 3 ждут, не дождутся. Мотал на этом станке)). Надо было как то уложить провод в 1,7мм. Первичка 0,85мм в 3 секциях. По 370вит. Вторичка 1,7мм в 4 секциях. по 100вит. С отводом от 71-го витка на 4ома. 1-я и 4-я секции разделены пополам по 50 витков,и соединены последовательно. С отводом на 4ома с 21-го витка, 4 секции.

Спасибо! Анатолий Иосифович! Сейчас так выглядит монтаж. Не супер, конечно. Но получше.

Завершил сборку и настройку усилителя нч, по схеме Анатолия Иосифовича. Результат радует. Получился вот такой, замечательный усилитель. Корпус из Китая, покупал на Амур маркет. SE (6Э5П+6П45С) 12W Манаков&#.djvu

В верхнем ряду, с лева на право, 1-я и 4-я, тоже немного б\у. Надо смотреть нагар на стекле, напротив отверстий на анодах.
