ЧАК

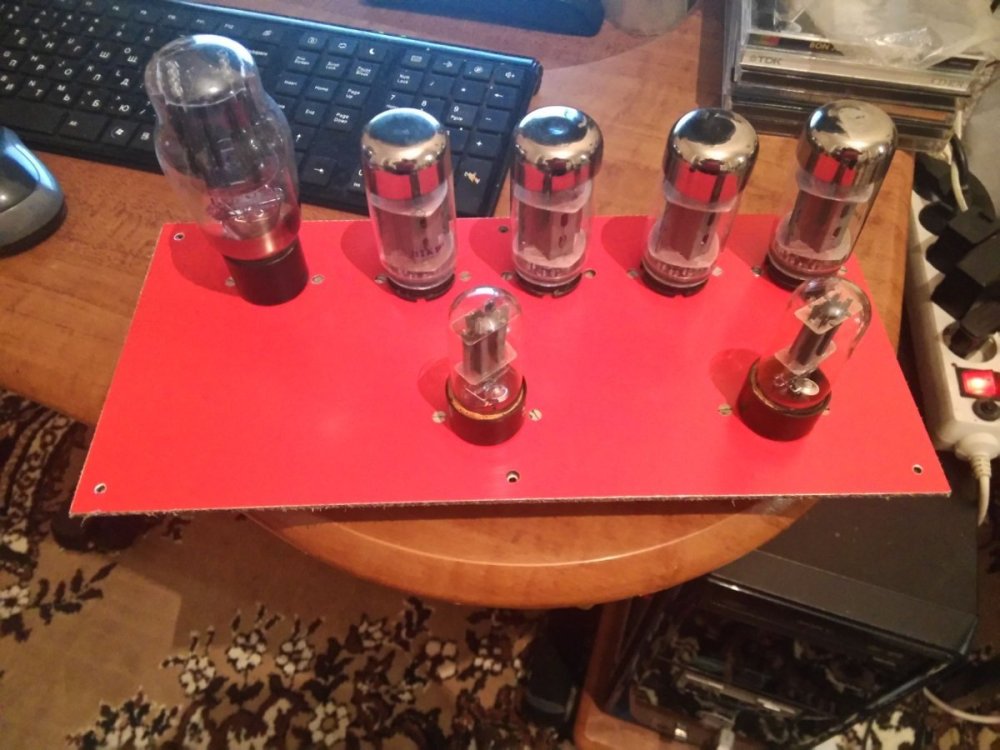

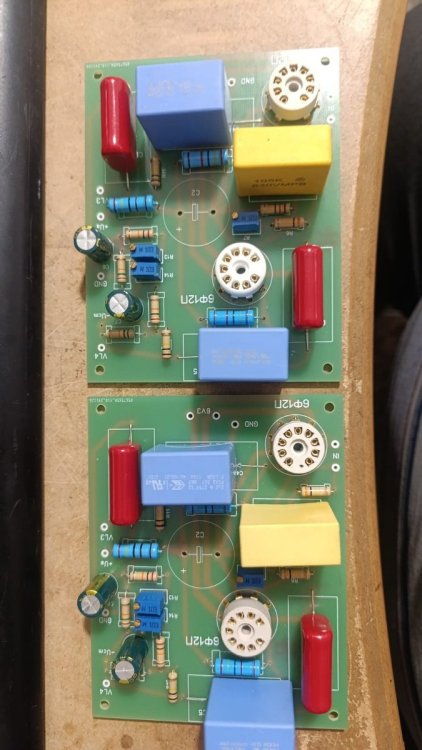

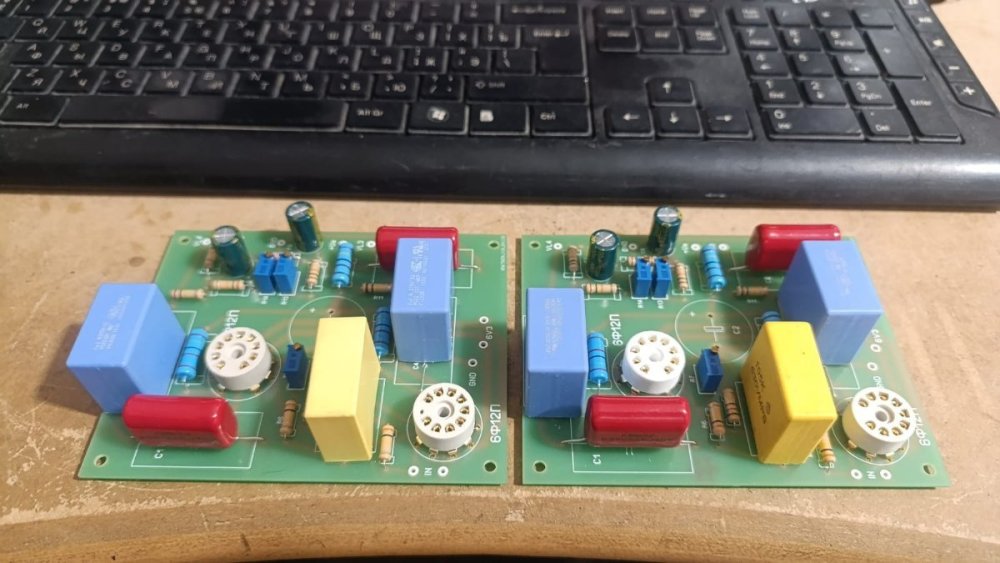

Данный проект в процессе. Все есть кроме времени). На платах все, кроме ГУ-29, и R 17, 18, 19, 20.

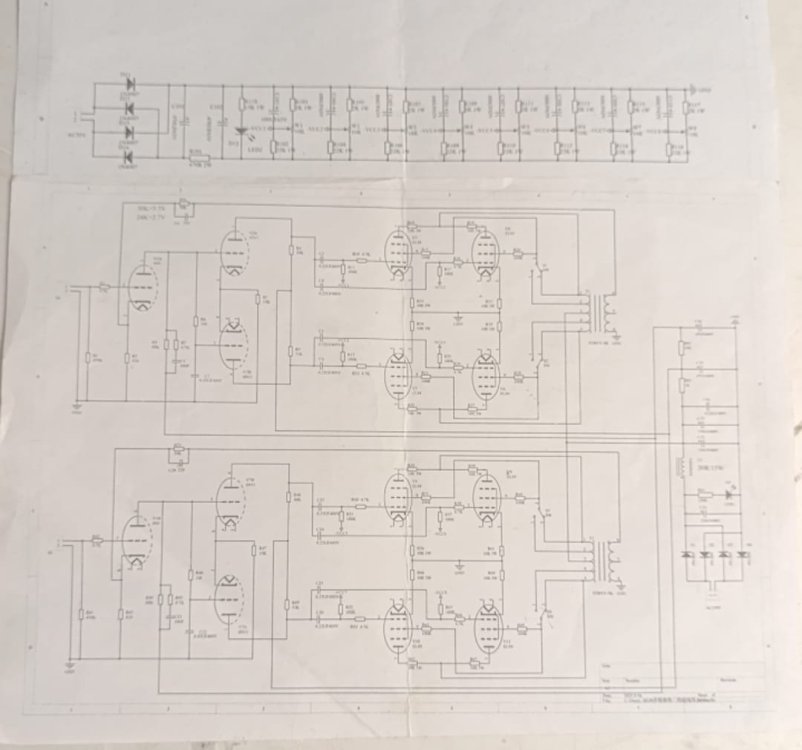

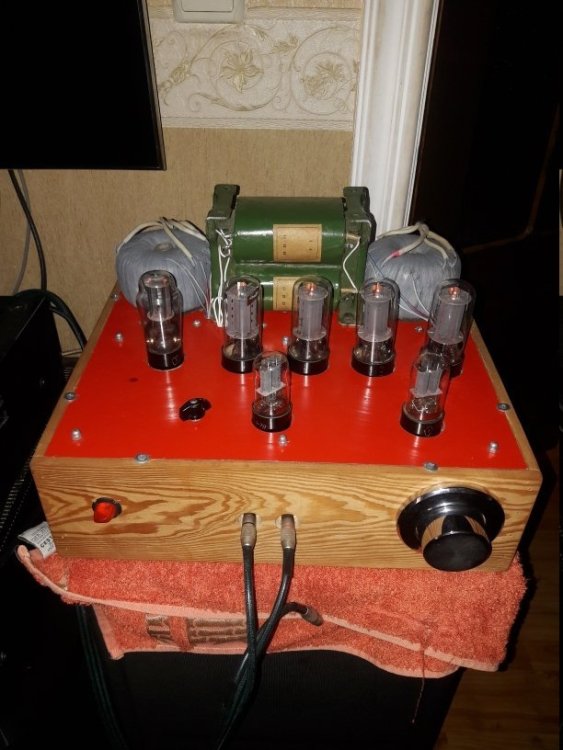

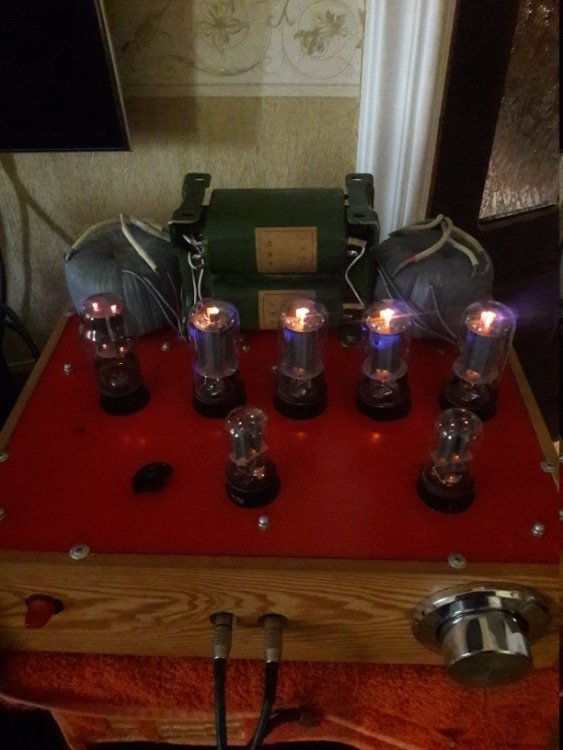

Двухтактный УМЗЧ на 6П3С/EL-34. Данную схему, разработки уважаемого Анатолия Иосифовича, собрал 2 экземпляра. Первый с тороидальными выходными трансформаторами, второй на выходных трансформаторах от Симфонии. Разница в звуке была не большая, но в пользу ТОРов. НЧ были по мясистее на варианте с ТОРами, из за применения 10^ cечением магнитопровода, и более толстых проводов на обмотках. И анодное напряжение на выходных лампах, было +380в. По питанию стоят ТА-273 и ТН46. Оба экземпляра, очень хорошо показали себя. При правильной сборке и настройке, усилитель очень достойно звучит, при отсутствии сигнала в колонках абсолютная тишина, что радует. Слушал музыку с разных носителей, одинаково хороший результат, за что спасибо автору разработки. Схема, легко повторяемая, элементная база самая доступная, в том числе по стоимости комплектующих. Очередной экземпляр, планирую собрать с Г-807 на выходе. Фото моего первого экземпляра.

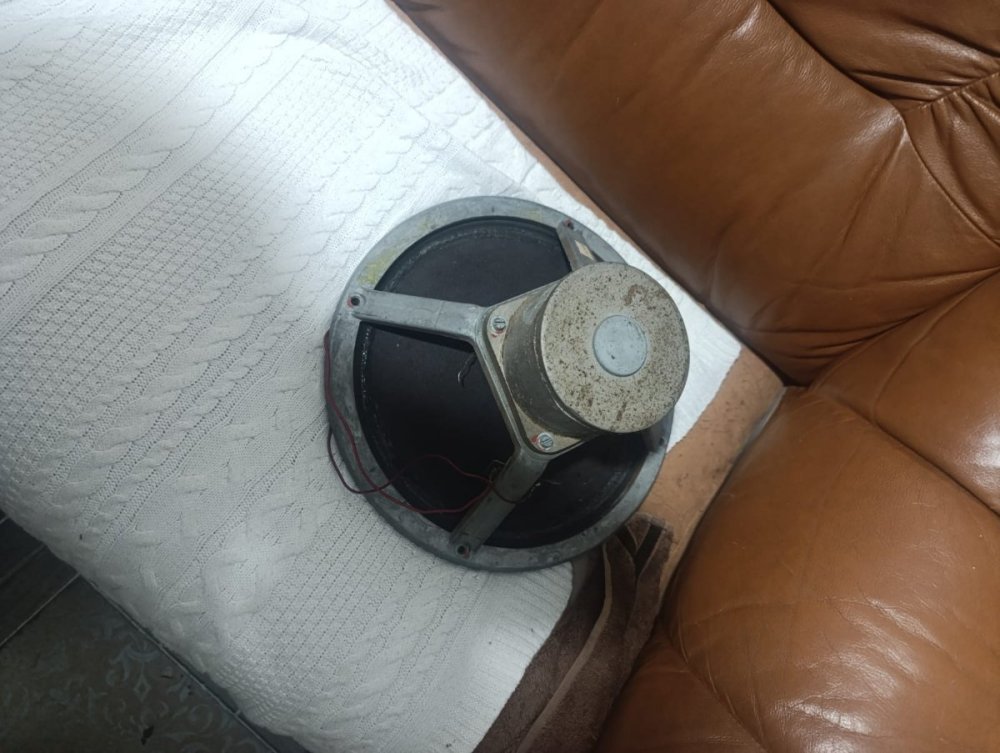

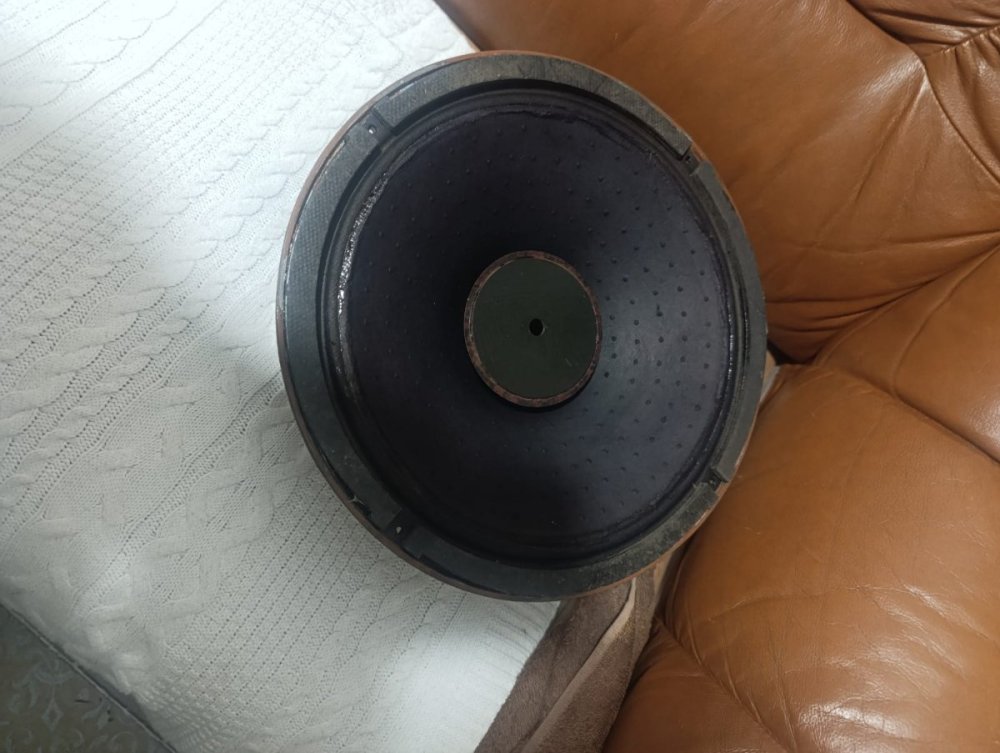

Меняю 8гд1-ррз, (рабочий, исправный. Подвес заменен на новый, аналогичный, бумажный), на железо, или неисправный динамик Регент L3060 На фото.

Куплю неисправные динамики, или (корзины), рамы с магнитными системами. 100ГДН-3 1шт. 2А-9 1шт Regent L 3060 1ш.

Куплю ресивер Tandberg Huldra 10. Рассмотрю и другие модели Тандбергов. Предложения в Л\С.

Куплю железо, или убитые динамики: 100ГДН-3 1шт. 25ГД-21 1шт. 10гд-20 на фото. 1шт. 8ГД-2 1шт. Regent L 3060 1ш

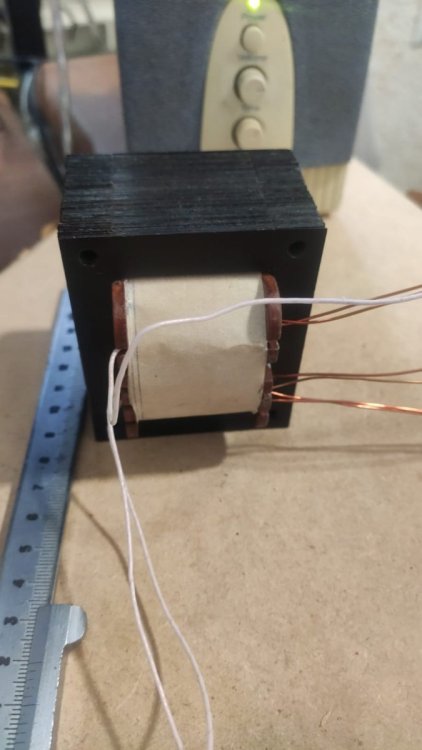

Достались парочка выходных РР трансформаторов, набор 40*25мм. Намотаны первичка 1300вит.+1300вит в 4 секциях по 650вит. с средним выводом на питание, 0,18мм. Вторичка 84 витка на 8 ом, в 2 секциях с отводом от 62 витка ( видать на 6 ом) 0,85мм. Секционирование 1-2-1+1-2-1. Выше, не дописал. Исправил.

Достались парочка выходных РР трансформаторов, набор 40*25мм. Намотаны первичка 1300вит. в 4 секциях с средним выводом на питание, 0,18мм. Вторичка 84 витка на 8 ом, в 2 секциях с отводом от 62 витка ( видать на 6 ом) 0,85мм. 1-2-1-1-2-1. Вопрос? Насколько хорош такой транс в РР на 6П14П в пентодном режиме. Есть собранная плата с Али экспресс, там схема включения ламп, в пентодном режиме. https://aliexpress.ru/item/4001350000094.html?sku_id=10000015769096668&spm=a2g2w.productlist.search_results.7.6ce310ff

3200

Куплю 10шт. 6Ц4П

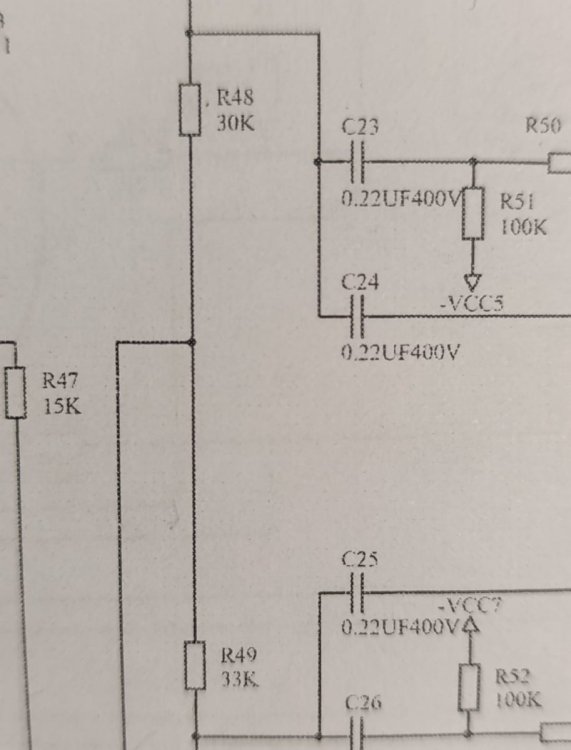

По схеме, с точки между R5 и R16 подан положительный потенциал на нить накала, отключение которого не дает ни какой разницы. Заземление накала через резисторы тоже не помогло. Попробую запитать от другого источника питания без автофикса, с автоматическим смещением. Такая же лампа 6Э5П, замечательно работала в усилителе на 6П45С МАИ и Бутина. Включены чуть по разному, тем не менее.

Не удается подавить (фон) гул 50гц на данном усилителе. Фонит драйвер, все напряжения соответствуют схеме, замена элементов на другие аналоги, и отключение второго канала ни как не помогает. Гул процентов на 80 пропадает, если с экр. сетки драйвера 6Э5П на землю поставить конденсатор 150,0 х 400в. Менял автофикс на автоматическое смещение, то же самое.

Куплю, ищите в закромах.

4000

Я не знаю насколько он силен в расчетах, но знаю, что много разных трансформаторов мотает на Советском железе, по расчетам МАИ и других форумчан, которые обсуждались на старом Аудиопортале. На железе от ТС-180, ТС-170, ОСМы разные и т.д. Вы, дайте ему как, сколько и куда намотать, сечение проводов, секционирование и прочее, (карту намотки), намотает аккуратно, и не дорого. Ну а если хотите, на крутом железе крутые и дорогие намотать, тогда Вам надо смотреть в сторону Израиля.))

Не знаю, что у Вас там случилось, но у него на Авито 117 оценок, и все 5-ки.

Попробуйте здесь, цены умеренные, мотают с учетом Ваших потребностей. http://www.torel.ru

Попробуйте здесь. https://www.avito.ru/novozavedennoe/audio_i_video/vyhodnye_transformatory_n_sh_rr_1887505306?slocation=646710 Он на какком то форуме тоже есть. По Вашим расчетам намотает, цены не дорогие, мотает на станке.

4500

Кто имел дело с Китайскими лампами? https://aliexpress.ru/item/1005005154462046.html?spm=a2g2w.detail.pers_rcmd.4.eeb64e38B4cSiZ&_evo_buckets=165609,165598,194275&sku_id=12000031896327587&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.14452.331080.0&scm_id=1007.14452.331080.0&scm-url=1007.14452.331080.0&pvid=de73c50f-2ffb-40f4-a894-4aa75b1ee941&_t=gps-id:pcDetailBottomMoreOtherSeller,scm-url:1007.14452.331080.0,pvid:de73c50f-2ffb-40f4-a894-4aa75b1ee941,tpp_buckets:4452%230%23331080%230_4452%233474%2316498%23904_4452%234862%2324463%23219_4452%233098%239599%23867_4452%235105%2323438%23617_4452%233564%2316062%23269_21387%230%23330480%231_21387%239507%23434564%239_21387%2314793%23456925%231_24525%230%23325667%2340 Стоит ли с ними связываться?

Куплю железо, или убитые динамики: 100ГДН-3 1шт. 25гд-18 1шт. 25ГД-21 1шт. 10гд-20 кинап (есть и поздние). 2шт. 8ГД-2 1шт. Regent L3060 1ш

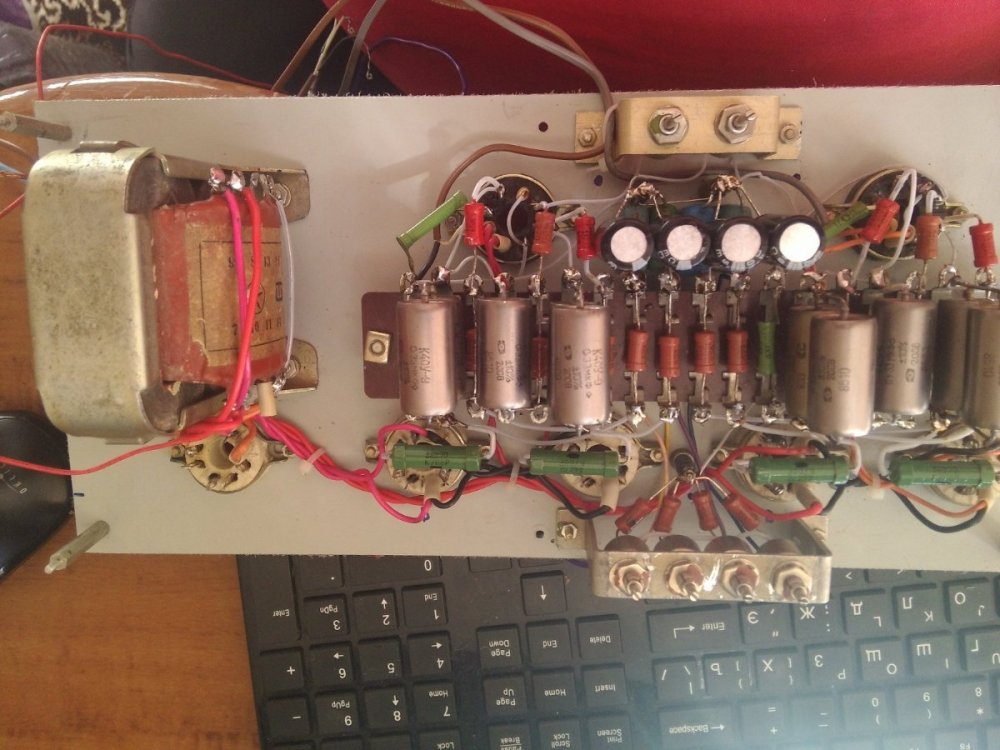

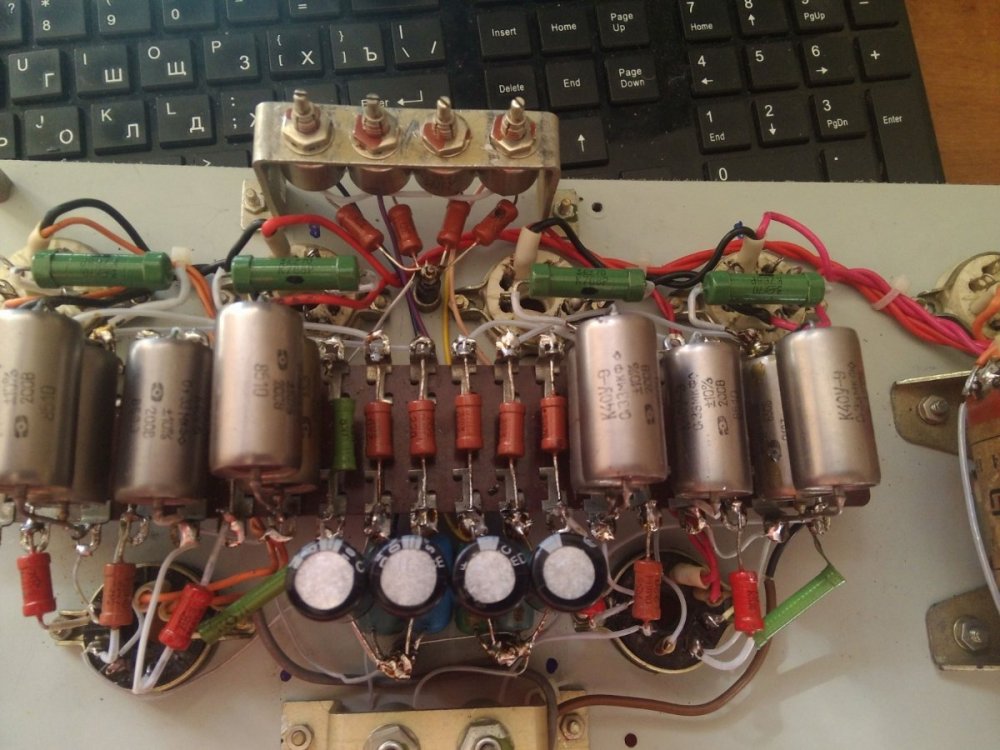

После 8 месяцев отлёживания на полке, вернул на стапеля и запустил выше обсуждаемый усилитель. Выкинул ТА и ТН, намотал с нуля силовой трансформатор на железе ОСМ 0,4. Проблема с перегоранием транзисторов в схеме эл.дросселя решилась. Так как не указаны на схеме мощности резисторов пришлось некоторые номиналы подбирать с запасом по мощности, R4 10вт. и R 18-20вт. Все режимы работы соответствуют схеме. При -68в. на смещении, анодное 210в. Осталось установить плату на место, уложить провода и окультурить.

Еще одна схема, с просторов инета. EL84lay.pdf EL84sch.pdf

Продам подставки для колонок из массива дерева, изготавливались на заказ в столярном цеху. Покрыты лаком. С обратной стороны имеют съемные полочки для кассет или CD. Вышлю по РФ из Каспийска почтой РФ, ТК Боксберри, СДЭК, Энергия. Возможен обмен на лампы 6П3С -30шт одной партии желательно. Прошу 6000р. Доставка на покупателе.

Куплю железо, или убитые динамики: 25гд-18 1шт. 25ГД-21 1шт. 10гд-20 кинап (есть и поздние). 2шт. 8ГД-2 1шт. Regent L3060 1ш
