kesrmk

Интересно как по звуку позиционируется китайские лампы новых выпусков, в общем? Если по теме то китайская 6J1. Спрашиваю потому что при моем опыте на других лампах, новодел китайский Shuguang оказался лучше винтажных Mullard и GE.

Правильно, в голове имел но забыл сказать что без конденсатора усиление ок, на самом деле 0.74 усиление. Да если с кондером, усиление от 11. Сейчас вопрос отпал, без кондера нет смысла в этом оддельном каскаде в SE. Спасибо.

Первую лампу поставил 6N7 - удивительная лампа. Пробовал ее с резистором смещеня в катоде и кондером, или светодиодом зеленым - играет, но звук никакой в обеих случаев. А как только поставил катод на землю - звук нормальный. Удивление в том, что ей оказывается не надо смещения вообще, ради приличия поставил 1м Ом от сетки на землю и сигнал через кондер, но напряжение на сетке =0 (смещение не образовалось изз за облака электронов), и при этом она не "детектирует" одну полуволну - осциллограма идеальная на весь размах сигнала полученного от моб.телефона в качестве генератора сигнала. Ea=300v, Ua=130v, Ra=33k. Вопрос: в QUEST второй триод драйверной лампы 6SN7 включен непосредственной связью, по типу "фазоинвертор" но сигнал снимается с анода. Усиление такого каскада никакое т.е. ок 1. Вот интересно дает ли какую нибудь пользу такой каскад, так как можно и без него обойтись...? Или это для того чтобы подключить чтоб не висело совсем безтолку.

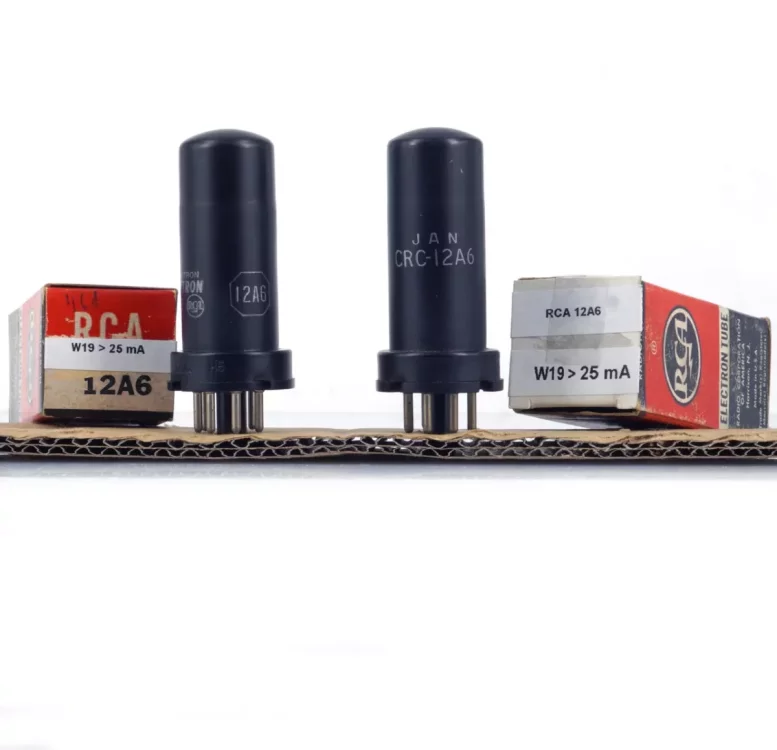

Осталась коробочка с лампами 12A6 от проекта по радиоприемнику. Кто нибудь пробовал их на выход пентодом или триодом? Как звук? Цитата: "This 12A6 metal valve was made by RCA in America... The 12A6 was designed for use in the single end audio output stages of radio receivers." Дата первого выпуска 1942 (вышла позже чем 6V6, 6F6). По нагрузке (7k5) и смещению (-12.5) похожа на 6V6, 6F6, но мощность только 2.5W.

на мой трансформатор цобель будет 10k и 4n7, правилно?

Спасибо! Еще вопрос про RC цепочку папралельно первичной обмотки выходника из Вашей схемы. Это антивозбуд вместо сопр. в первой сетке? Номиналы под конкретный трансформатор или "для всех случаев"? Как понять нужна цепочка или нет? Чем хуже если просто запаралелить обмотку одним C на 2n, или тот же 2n на землю?

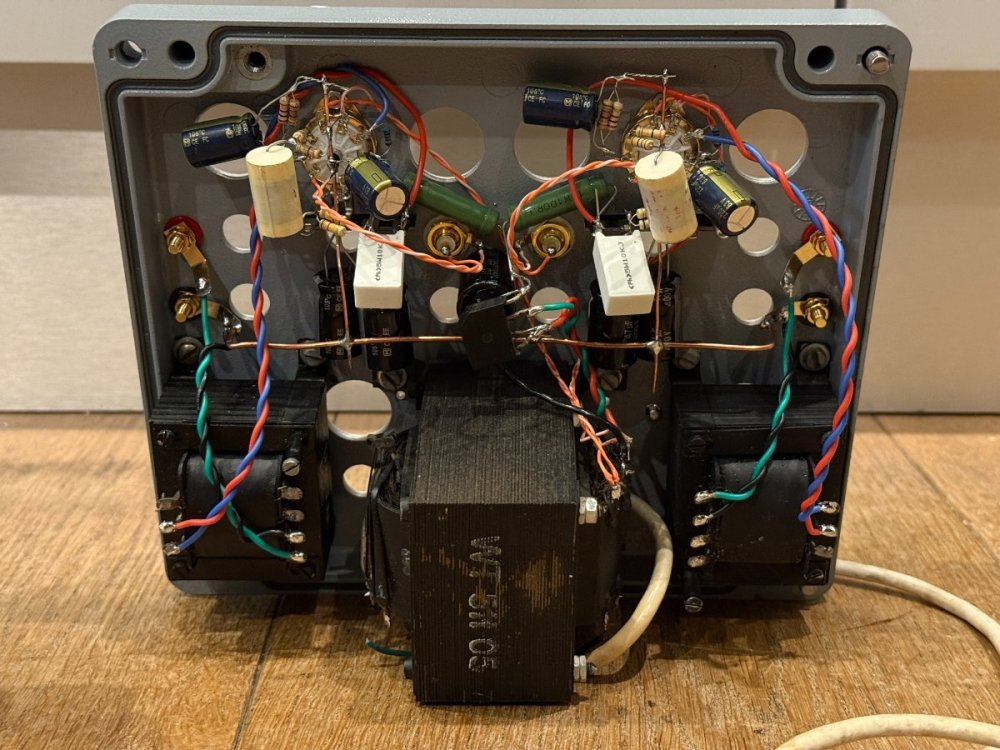

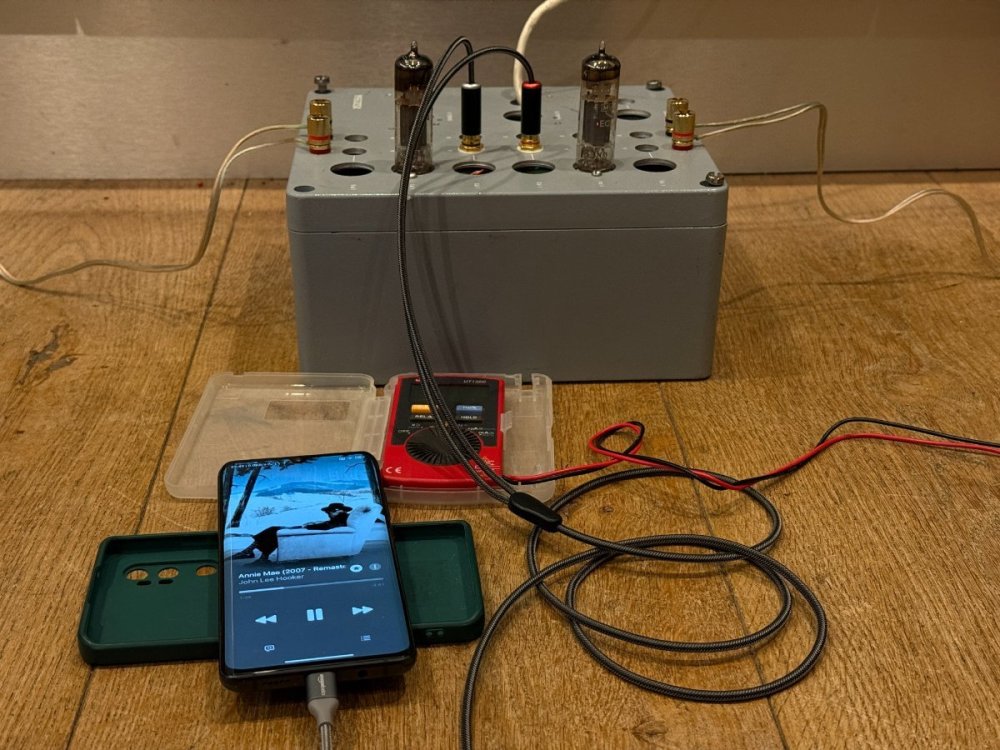

@Gegen, помогите советом... Спаял одноламповый пентодный на 6П9 / 6AG7, сравнил советскую и RCA. Обе по разному хорошы, есть нюансы. 6П9 играет очень хорошо при Ug2=150v а вот RCA при 150в в 2-й сетке совсем никакая, играет тише и как бы тупее/зажато. А при 255в и в анод и в 2-у сетку - нормально. Так и оставил. Слушаю усилитель от телефона, громкость уже на мах. А подключать еще буду ламповый FM тюнер LEAK Trough Line 3 Stereo. Нужен драйвер на еще минимум х10 усилиние. По ВАХ 6AG7 на g2=250v (Ваш график) видно что просится драйвером прозеркалить кривизну 2-й гармоники. Место для драйвера только на одну 9-pin панельку. Думаю 12AU7/ECC82 сюда просится, в режиме пониженного тока... Кроме 12AU7 eще есть в коробке E80CC, E180CC, ну и стандартный набор из ECC81, ECC84, ECC85, ECC88, 6Н2П. Просьба - если есть расчеты на драйвер 12AU7 или 6Н8С / 6SN7, можете поделится? Или советом, каким образом расчитываются компенсирующие "кривизны" каскадов, каким образом производится подбор оптимальной лампы из списка? Режимы оконечного каскада следующие: Upsu 255v Ua 245V Ug2 250V Uk 7.6V Rk 210 Om. Конденсатор в катоде 100uF/16v Elna Silmic II. Ik 36mA Rg2 100 Om. Ra 9300 Om (трансформаторы от старой радиолы/магнетолы 7000 ом / 3 ом 5W (при моих АС 4 ом)). Спасибо.
