johnson1496

Не знаю как звучит, но конструкция внушает уважение.

SpectraPlus под десяткой 64 разрядной вполне себе и таблетка имеется.

Самое главное. Как впечатления?

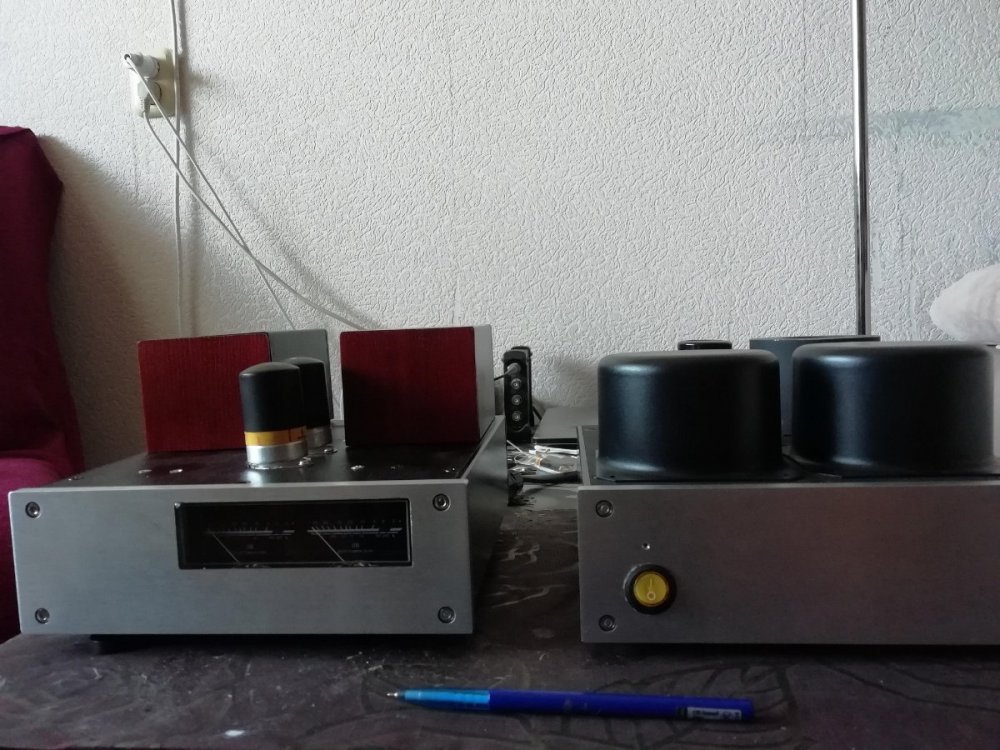

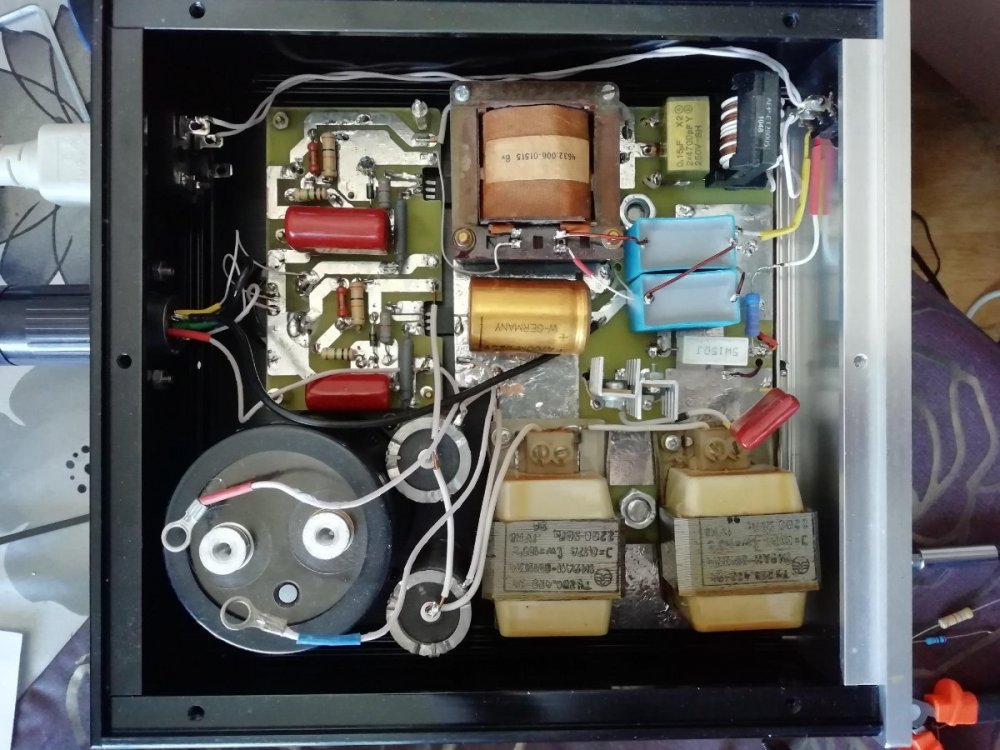

Коллеги, спасибо за вопросы. По порядку: 1. Корректор эксплуатируется уже более года (правда при комнатной температуре), естественно АЧХ снималась несколько раз в процессе эксплуатации (при прослушивании коллегами и после изготовления трансформаторов для ММ головок)- гуляния ее не наблюдалось от слова совсем. Прошу обратить внимание на величину индуктивности - она очень мала и температурных отклонений не наблюдалось, плюс есть некоторые особенности в изготовлении катушки. 2. Прошу обратить внимание на верхнее фото - это блок питания, по сложности он не намного проще самого корректора и уж поверьте - со стабильностью там все в порядке. 3. На способ коррекции АЧХ применительно к RIAA корректорам мною подана заявка на изобретение и уже получено положительное заключение. 4. Лихницкий при всех его закидонах гений и дай бог каждому столько удачных проектов как у него. Огромная просьба: не коверкайте Русский язык. Johnson1496 пока еще к.т.н

Это означает, что положительные результаты не будут обнародованы.

Вопрос был задан конкретным лицам. Прошу не коверкать русский язык, хоть Вы и модератор. И осциллограф и генератор и вольтметр переменного тока и тридцатилетний опыт работы с измерительными приборами. И почти уверенность в Ri не 2,3 кОм, а гораздо более. Для себя эту тему на этом портале закрыл.

Коллеги! Огромное спасибо за напоминание давно известных прописных истин. Особо умиляет требование (по другому этот пост охарактеризовать не могу) Некто представить кое-что общественности. Умеете вы отбивать желание общаться. Изначально вопрос предназначался тем, кто успешно делал каскад на этой лампочке. Задавал подобный вопрос коллеге на буржуйском Diy, так он почему-то лихо слился, тем более непонятно, что за бугром эти лампочки 3 доллара за пакет в каждом газетном киоске. Ден123, спасибо, понял, что не все потеряно. Межкаскадник 1:1, нагрузка 47 кОм (гридлик сетки), сопротивление первички 270 Ом, возбудов нет. Из извращений: сердечник C-cor сечением 4,5 см из нанокристаллического материала китайского производства. Китаец обещал инд. до 1,2 Тл., есть вероятность, что надул, хотя вид у сердечника офигительный, от немцев не отличишь.

Разберусь чуть позже - нужно закончить пару выходников для УО186, но наверное сам ибо лечение по фотографии дело не слишком благодарное, даже если оно коллективное.

Простите, у Вас есть опыт работы с этой лампочкой? Дело в том, что трансформатор был не один, а вот лампа использовалась одна. Хотя, все возможно, но лампу я доставал из заводской упаковки, но она 40-х годов. Отзовитесь те кто реально сделал Дарлинг.

Обращаюсь к тем, кто реально делал усилитель на триоде 1626: Лампочка так и просится в раскачку с межкаскадным трансформатором к хорошему прямонакалу. Тем не менее, имея межкаскад с первичкой в 83 Гн, нижнюю частоту при токе анода 26 мА ниже 70 Гц по -3 дБ получить не смог. Где собака порылась?

Аналогично, есть полная ветка "Все по звуковым трансформаторам" до последней секунды.

Уже хочу такую-же (сделать).

Идея: использовать динамическое сопротивление сток-исток полевого транзистора как составляющую часть RC фильтра в RIAAкорректоре. Рассмотрим схему на рисунке более подробно. Коэффициент передачи k0 сигнала равен: k0 = R3*S/(1+ŹL(jω) * S) где: R3 – нагрузка корректирующего каскада; S - крутизна передаточной характеристики полевого транзистора; ŹL(jω) –комплексное сопротивление катушки индуктивности в истоке полевого транзистора. ŹL(jω) = jωL ω – циклическая (круговая)частота; L – индуктивность в истоке полевого транзистора. т. о. математическая функция передачи частотной коррекции от входа к выходу каскада имеет вид: Uout/Uin = R3* S/(1+j2π*f L*S) Рассчитаем внутреннее сопротивление (сопротивление сток-исток) полевого транзистора 2SK170: 1. Сначала определяем ток покоя транзистора Ic. Поскольку 2SK170 является малошумящим полупроводником, а параметр шумовых характеристик в datasheet-е нормируется при токе стока Id=2,6-6,5mA, то для расчёта выберем этот ток равным Iс = 3,5мА . 2. Мысленно проводим на графике зависимости тока стока от напряжения затвор-исток, пересекающую Id = 3.5 mA. Величина напряжения затвор-исток, исходя из графика, получается Uзи ≈ 0,020В . 3. Оценим значение крутизны передаточной характеристики полевого транзистора S = ΔIc/ΔUзипо графику. Изменение напряжения Uзи в интервале - (0,0 ...0,020) В приводит к росту стока 1,2 мА, что даёт нам ориентировочное значение параметра крутизны при заданном токе S ≈ 1,2/0,020 = 60 мА/В. 4. Зная, что внутреннее динамическое сопротивление полевого транзистораRсиесть величина, обратная крутизне, получим: Rси = ΔUзи/ ΔIc = 16,6 Ом. 5. По известной формуле расчета постоянной времени RL цепиτ = L/Rсчитаем индуктивность корректирующей цепочки для постоянной времени τ2=75мкс: L = τ2 * Rси = 4,5 мГн Схемное решение: Для ММ головки с выходом 3-5 mV необходимо усиление порядка 1000 в области низких частот. Такой высокий коэффициент усиления можно получить от каскодной схемы. За основу взята схема корректора для ММ-картриджей Евгения Карпова “CRYSTALSOLID” опубликованная на сайте https://next-tube.com/которая была доработана в соответствие с описываемым решением. Основное усиление сосредоточено в первом каскаде, реализованном по каскодной схеме на транзисторах VT1, VT2. Необходимый коэффициент усиления получен выбором номинала резистора R5. Между истоком и общим проводом VT1включена индуктивность, которая совместно с динамическим сопротивлением сток-исток транзистора VT1 образует коррекцию на ВЧ τ2=75мкс корректора. Т.к. каскад имеет большое выходное сопротивление, он нагружен на истоковый повторитель VT3 с трансформаторной нагрузкой МКТ 1. Низкое выходное сопротивление истокового повторителя (порядка 24 Ом) позволило нагрузить его на корректирующую цепь L2,R9, R10величины которых позволяют с высокой точностью рассчитать значения τ1=318 мкс и τ3=3180 мкс: τ1= L2/R9; τ3=L2/R10 на погрешность расчета влияют только активные сопротивления вторичной обмотки трансформатора МКТ 1 и индуктивности L2. Выход корректирующей цепи L2,R9, R10 нагружен на высокое входное сопротивление каскада на электронной лампе C3m, который в свою очередь является нормирующим усилителем (выходное напряжение переменного тока около 1,5 В) с низким выходным сопротивлением (около 600 Ом). Усилитель особенностей не имеет. Как резюме: мною собрано два экземпляра таких корректоров. Благодаря схемотехническому решению постоянные времени соответствуют расчетным с очень хорошей повторяемостью. Описывать качество дело неблагодарное, но по-моему такое решение не уступает Rx корректору Лихницкого опыт изготовления которого тоже имеется. Как продолжение - есть желание заменить верхние мосфеты на электровакуумные приборы.

Спасибо, ничего нового, но все в одном месте.
