Поздравляю всех с праздником! Желаю всем счастья, здовья и долгих лет жизни и необходимой финансовой достаточности!

Вот тут супер и все соотв. данным! https://www.lowtherloudspeakers.com/dx-series Давно использую, луока не встречал....чше п

День добрый! По просьбе Анатолия выкладываю статью. К сожалению у меня не сохранилась программа расчета..... TQWT_Д.А..doc Вот ссылка на сайт, где можно подробнее прочитать о данной акустике: http://www.tqwp.narod.ru/index00.htm

Поздравляю с Днем Рождения! Здоровья, Счастья и Достатка во всем!

Сердечник - тор, М4.

А вот результат измерений VDV-3035-SE.... В столбцах заявленные данные и в - другом измеренные...

Вы правы! 20Гц.... 20кГц - должна быть без завалов в выходном каскаде ( имеется ввиду трансформатор в паре с лампой)! Особенно в данном случае это касается 6П45С, у которой большая входная емкость.... На своем веку мне приносили много импортных трансформаторов в ремонт, я пользовался случаем и делал измерения. Так вот, лучшие из них - это Нидерландские от VDV..... Вот моя соответствующая акустика....

Полностью согласен! Поэтому всегда измеряю АЧХ трансформатора с выходной лампой усилителя, собственно для которой он и сделан! Вот например АЧХ снятое с тр-ра для лампы 6П45С (в триоде). * АЧХ измерена в каскаде с лампой 6П45С (в триоде). Ток покоя выходного каскада Io=120мА, Выходная мощность 8 Вт. Используемые приборы: · генератор Г3-117; · мультиметры Fluke-83, М3870D; · осциллограф АСК-2043; · миллиомметр VC480C+ .

Вы же выше сами написали: - "Индуктивность рассеивания можно измерить, замкнув накоротко вторичку и измерить индуктивность первички." ......

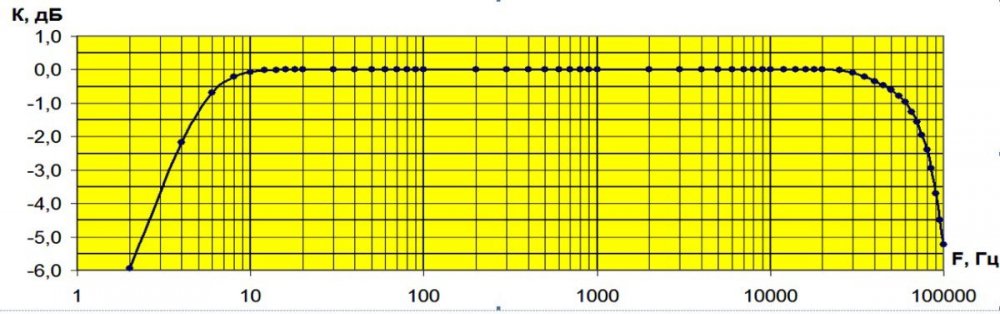

Вот например АЧХ намотанного мной трансформатора для 2А3. АЧХ трансформатора измерена вместе с лампой и заземленной вторичкой.....

На мой взгляд по -0,5 дБ по НЧ от 8...10Гц, а по ВЧ 30... 40 кГц.

Трасформаторы проданы. Желающим - изготовлю на заказ.

Спасибо! Я не сравнивал в звуке. Только в свое время снял характеристику.

Вот тут все найдете: http://charmel.chat.ru/articles/mu_av.pdf Раз не мотаете - закажите!

Просто нужно намотать 100 витков проводом , например 0,75мм , и , измерить по Васильченко! А гадать - можно - вечно...

Проще снять характеристику с железяки и затем уже делать расчет. Я всегда делаю перед намоткой, причем не важно когда, где, и у кого приобрел. Каждый раз всегда перед намоткой! Возьмем тот же АудиоАльт. М4.... От партии к партии - характеристики различаются.... Не на много, но все же есть! Всегда делаю коррекцию на измеренное! Да, я педант, но Зато трансы получаются хорошие! Поэтому всем советую, измерьте железо, перед расчетом и намоткой!

Именно ТАК! Почти ящик стоит дома из отходов от ОСМ. Я правда всегда еще перед намоткой измеряю последнее... Помимо указанных проблем, есть еще проблемы с самим железом......, имею ввиду характеристики.

Каждый день, прямо как на медь меняется. Напишите им! Я покупал года 3 назад, была меньше, чем в Альтаудио, на то же сечение.

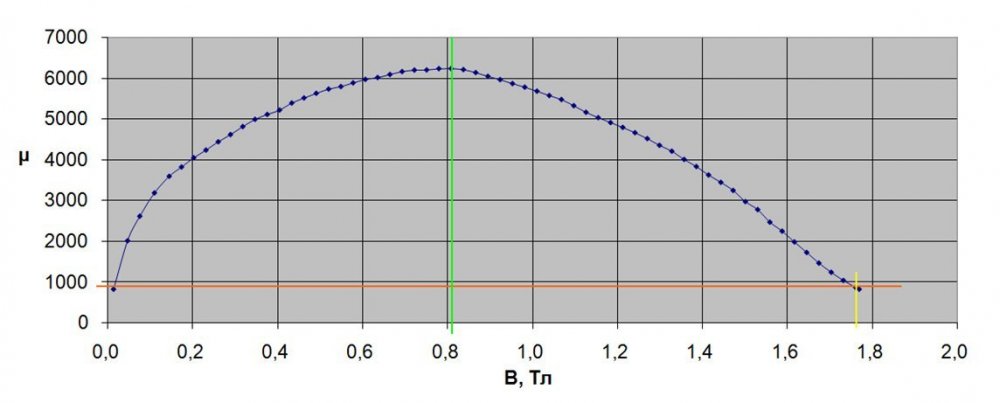

Можно использовать вот это железо: https://transvit-m.ru/catalog/category?id=e5e81925-170c-11e8-a28d-001e67a35ccc Выбрать лучше сердечник с толщиной пластин 0,08мм. На рисунке мои измерения магнитопровода. Не хуже М6.....

В свое время на Аудиопортале была тема 4Х трансформатора, там я рассказал про использование 4-х сердечников, расположенных перпендикулярно друг-другу. Затем провел опыты по замещению сердечников другими – аморфными. Вначале поменял один из 4-х, затем -2 и т.д…. Так вот, результат наилучший – в случае замещения одного из 4-х!, правда будет необходимость подобрать необходимый зазор в встроенной ПЛ! В большей степени для Пикассо, то бишь для Павла Онуприенко, поправьте, если я ошибся! Для Павла ! Я понимаю Ваши задумки. Упростить намотку и использовать супер магнитопровод! Но! не получится.... Физика однако мешает задуманному.... Можно "крутить" .... "Из постоянного- в переменное" , но все останется... Это я к Вашим идеям, дабы сердечник был - "супер", а намотка - "как придется"....Не получится...

Трансформатор выходной звуковой 5К / 8 Ом SE/UL-1. Рекомендован к использованию с лампами: 2А3, 6С4С, УО186, 6ЕА7 и др. Rакт(W1), Ом* 46,0 ± 1,0 L1, Гн** 50 ± 1 Rакт(W2), мОм* 78,0 ± 1,0 Lрасс, мГн** 3,5 ± 0,5 Rн, Ом 8,0 η, % 98,1 Rа, кОм 5,0 Pмакс, Вт (20 Гц) 9 Ток насыщения 2*Idc, мА 100 Габаритные размеры, мм 120 х 110 х 100 Kтр 24,77 Вес, кг 3,6 * Измерения проводились при температуре (25±1)ºС. **Индуктивность измерена резонансным методом. АЧХ измерена в каскаде с лампой, вторичная обмотка с заземлением, согласно схемы включения. Измерения проводились в режиме выходного каскада: Io=45мА, Рвых=2,0 Вт, Ua=300В. Используемые приборы: Генераторы: Г3-117, UTG9002C; Мультиметры: Fluke-83, М3870D; Осциллограф: АСК-2043; Миллиомметр: VC480C+ . Стоимость пары, без учета пересылки 45000 руб. Товар находится в г. Москва. Пересылка на выбор покупателя.
