Здравствуйте.

Ветка о применении  "композитных" материалов в конструировании АС, типа ткань, хб бичевка, папье-маше, картонных труб и иных.

Начну с очень давнего проекта, который был назван "медвежата" за примененный мех бурого цвета и формы в виде "почти бочонка с медом". По крайней мере мне так показалось в какой-то момент.

Это самое начало конструирования:

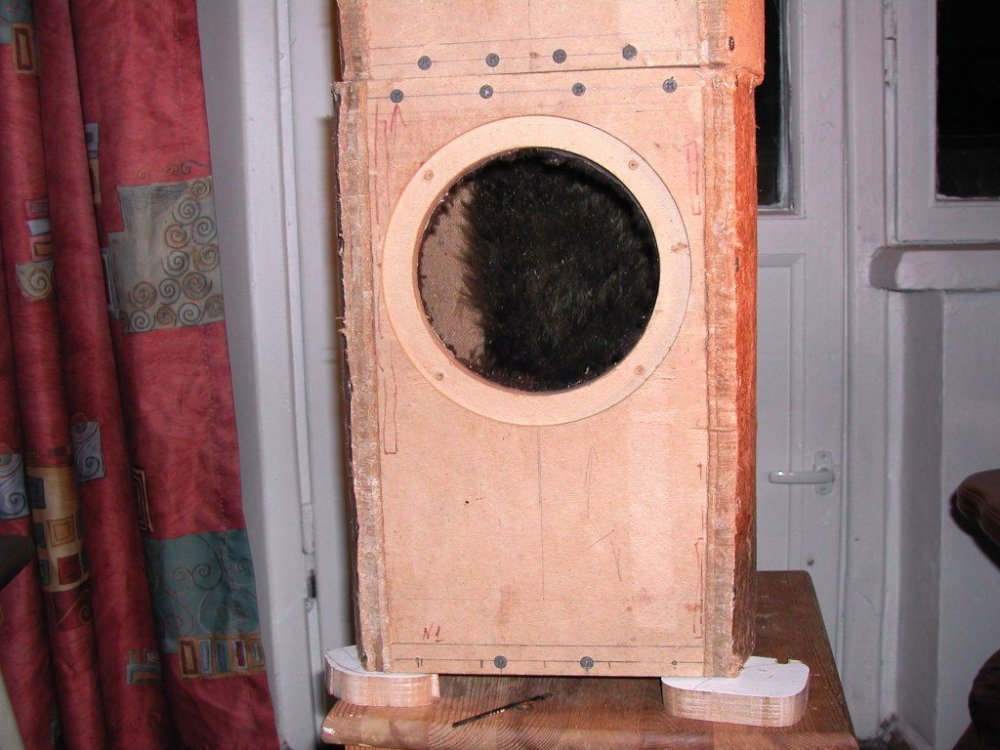

DSCN3498-1.JPG.db7a08798f79ace62a9d043b317c8ff5.JPGDSCN3497.thumb.JPG.1c9b9f75d8302f54fcb0fced290edcff.JPGDSCN3498.JPG.373da868fe8cc60873b9e93c9fcd5322.JPG


АС задумывалась как ПИ, т.е. фи с пассивным радиатором, для чего снизу сделано отверстие под 6" гд. Как видно из фото корпус собран из 4 жестких элементов (МДФ 21 мм) и наборных боковых стенок. Боковины собраны из картонной трубы (точнее из намотанной и проклееной бумаги) распиленной на 4 части, оргалита, 3мм гнутой фанеры и хлопковой парусины. После чего парусина была прошпаклевана, отщлифована и поверх нее был накатан буковый шпон.

Диаметр трубы составлял 24 см с толщиной стенок 6 мм. Труба была извлечена из кабельных катушек.  Стенки были набраны из 3 "картонных и одного оргалитового слоя, склеенных между собой и корпусом ПВА и на время высыхания клея прикручены саморезами.

Дальше наступил самый интересный момент - использование хб парусины. Все знают свойство хб ткани усаживаться при высыхании. Вот этот "эффект" и был использован для стягивания корпусов. Парусина была вымочена в теплом растворе ПВА в течение 50 минут, отжата и с "жирной" проклейкой ПВА каждого оборота натянута на получившуюся конструкцию. Сохла вся эта "красота" на батарее около недели. После сушки корпус получился настолько жестким, что "звенел" при простукивании.  Перед обтяжкой парусиной, внутренняя поверхность была оклеена натуральной овчиной и  установлены элементы жёсткости.

DSCN3500-1.JPG.ad17b54ce0a66f0bead5c9f05cb6db2c.JPGDSCN3501-1.JPG.ff5c8b24065659eac7ecc2f018d862cd.JPGDSCN3502-1.JPG.024a466c094b583f086d83f727ea072f.JPG

Пропустим нанесение шпаклевки типа акриловая по дереву и накатывание шпона. Увы фото этих этапов нет.

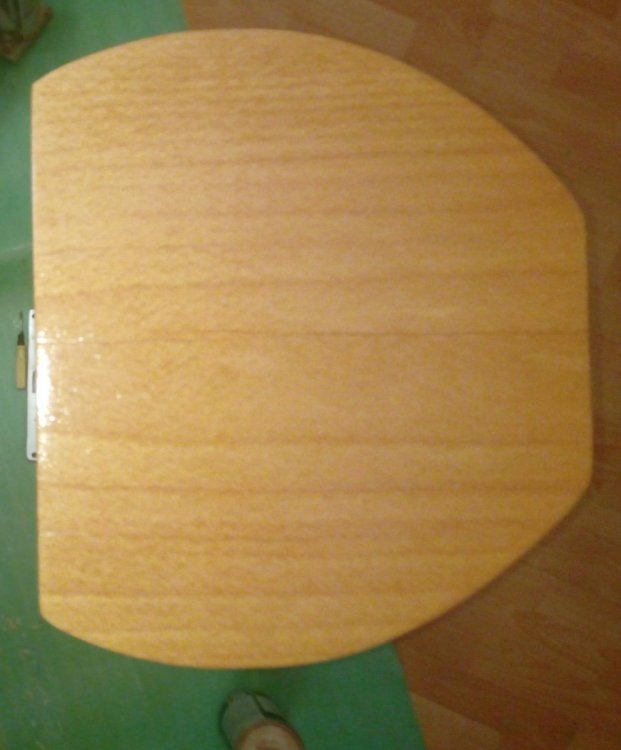

Переходим к лаку

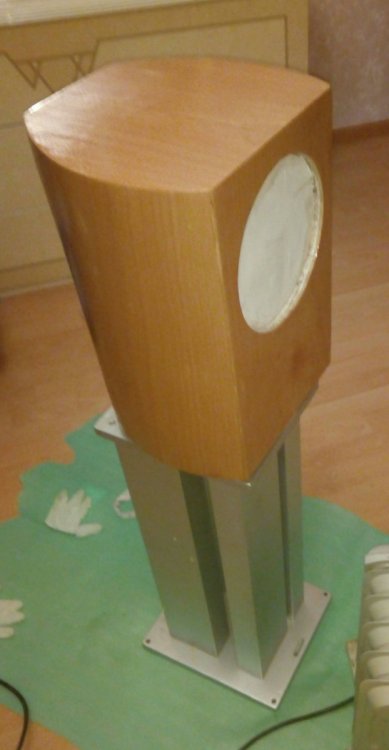

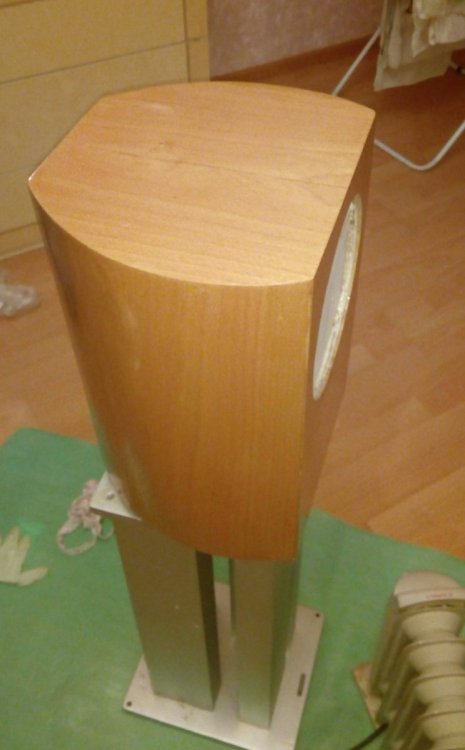

IMG_20171111_201204.thumb.jpg.9fd34f3bd69db9d3f226d9e56186d289.jpgIMG_20171111_201507.thumb.jpg.a8a53ee5b38e79fa21fcec9ae31616d1.jpgIMG_20171111_201118.thumb.jpg.1234e7bc7c18b190d566feb4e0b93918.jpg



После лака стало понятно, что стойки визуально явно тяжеловаты и были изготовлены персональные стойки для этих палочников.

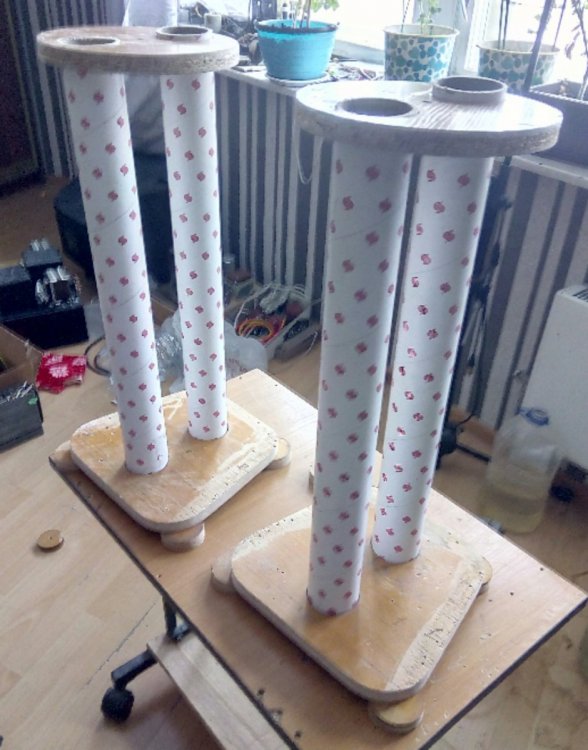

202121_141751826.thumb.jpg.108f8d4d1404bce3f87f729cdf58460f.jpg202121_141859187.thumb.jpg.cb2c41cb357bf23d3ee5f1d83f03ee3e.jpg

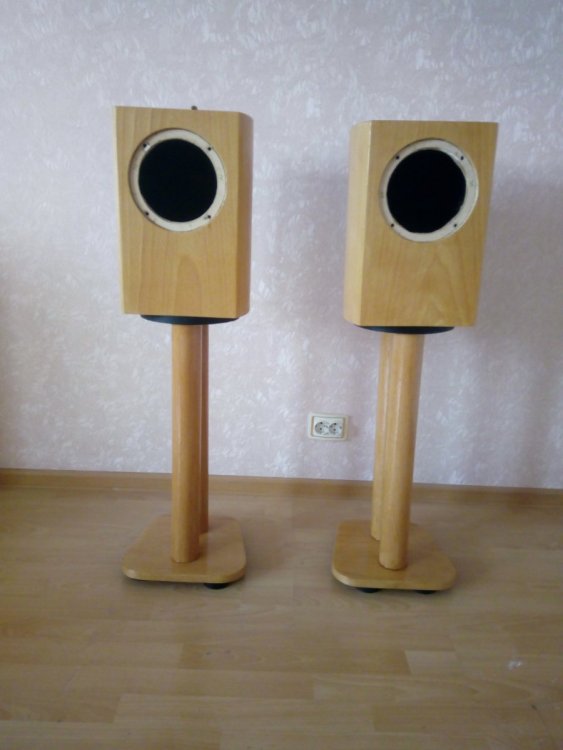

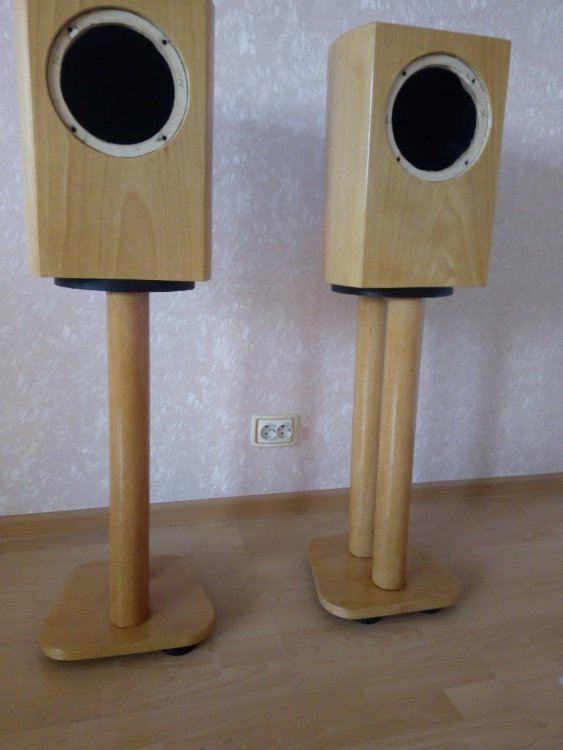

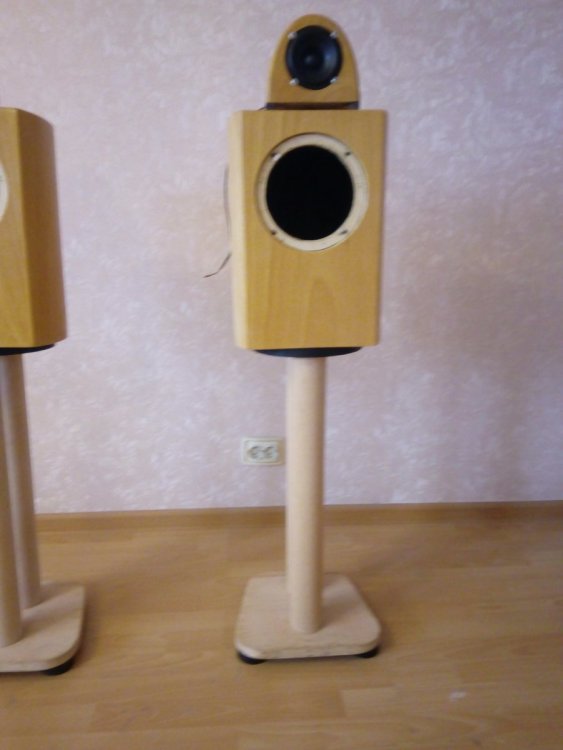

IMG_20210204_094420.thumb.jpg.8133013362fe5e54391501494fce83ad.jpgIMG_20210204_094252.thumb.jpg.4cdc0843aa0666a4f5cf5bc1b938b5d5.jpgIMG_20210206_090812.thumb.jpg.d8f388fe4dc9a250e6f295b80b52ef1c.jpg

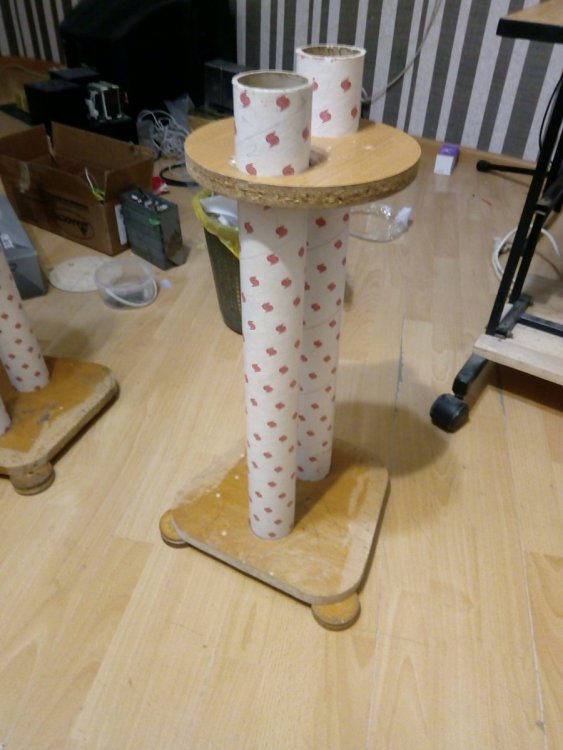

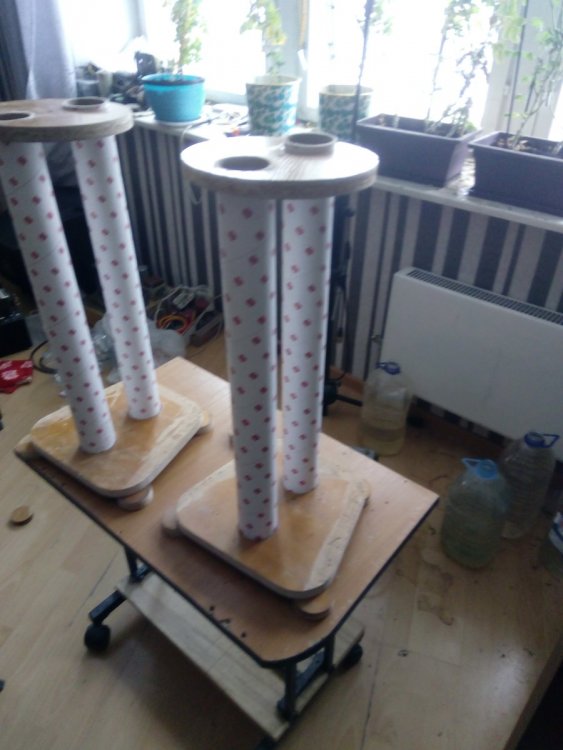

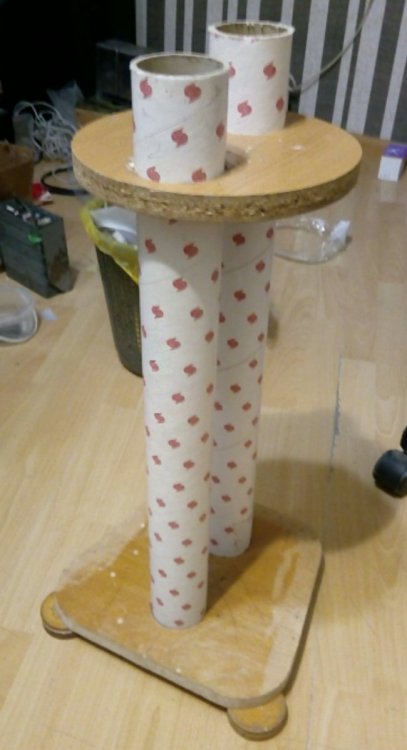

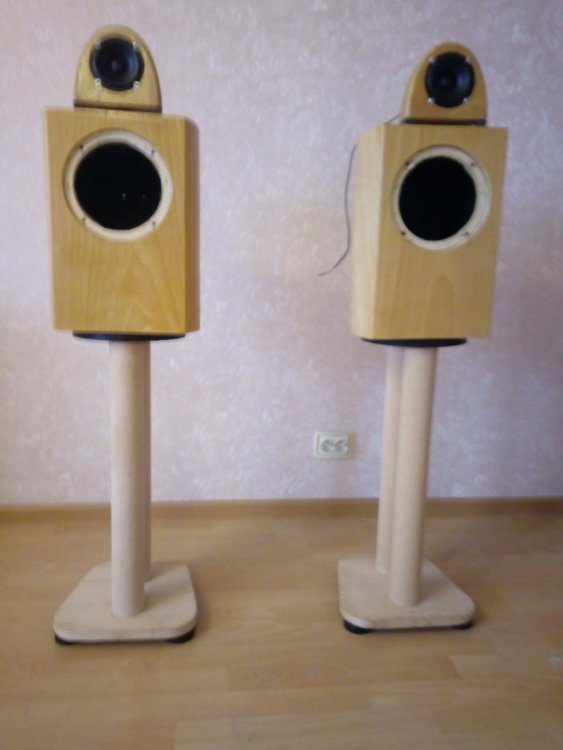

Для изготовления стоек были использованы бумажные трубы на которые наматывается пленка/пластиковые покрытия для дачных столов/ из боижайшего хоз мага. В нижнюю опору были вкручены 16 мм шпильки по 2 каждую трубу, длиной в 90% высоты стоек. После чего трубы были покрыты изнутри ПВА и после высыхания ПВА залиты смесью цемента, песка и битого стекла. Неожиданный поворот сюжета - этот бетон сох 10 дней. Я у же решил - смерть подобралась к трубам, ан нет - выдержали. После чего был накатан шпон и все это счастье отлакировано и собрано:

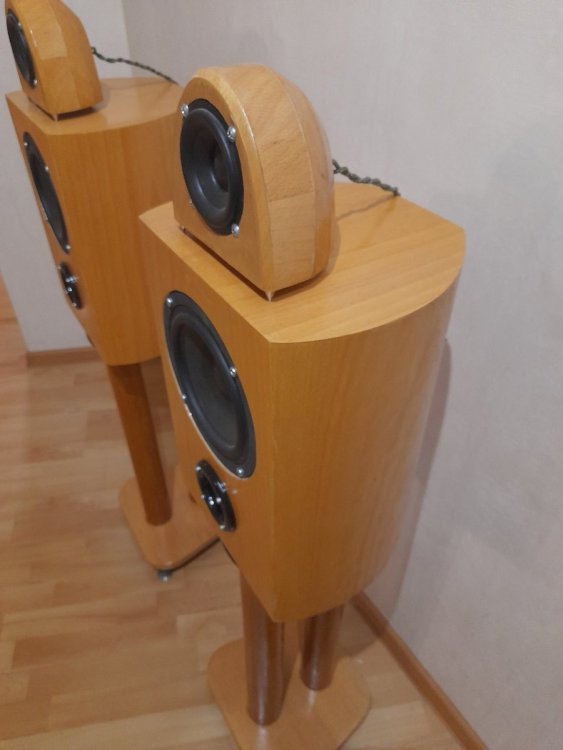

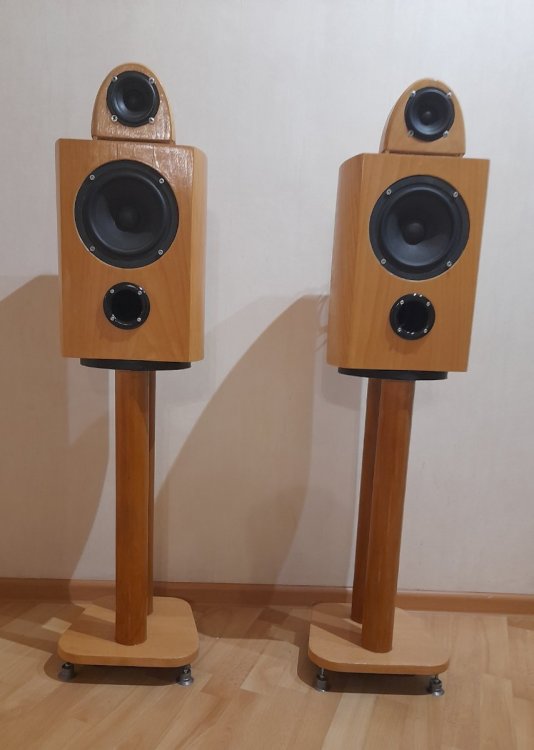

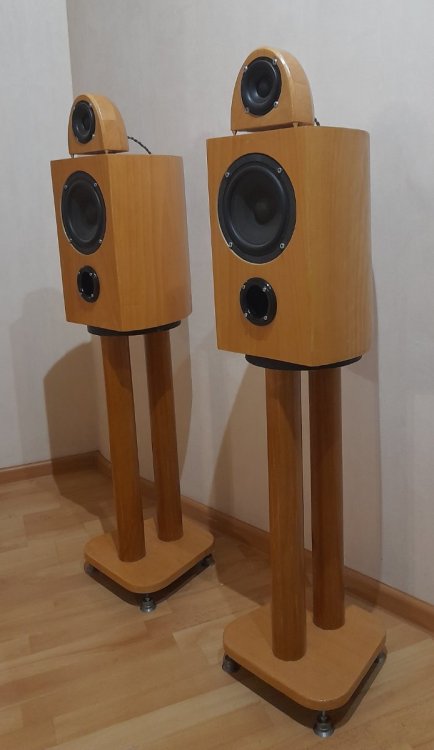

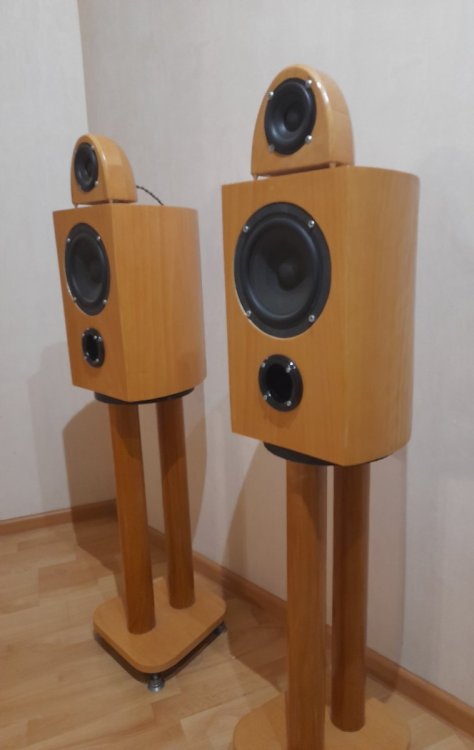

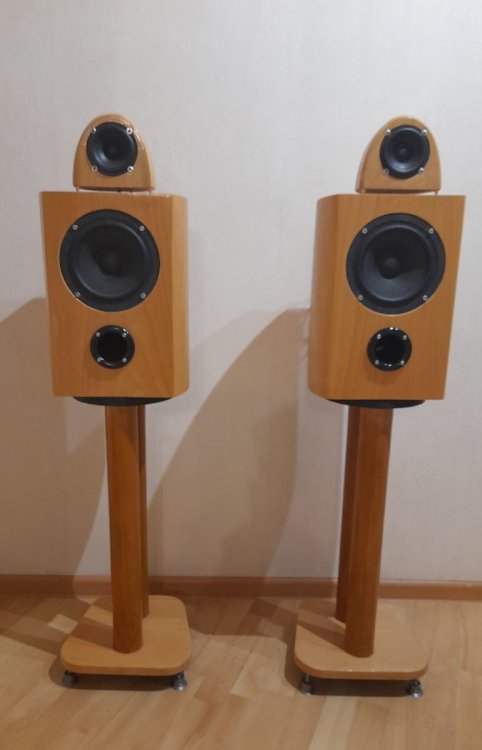

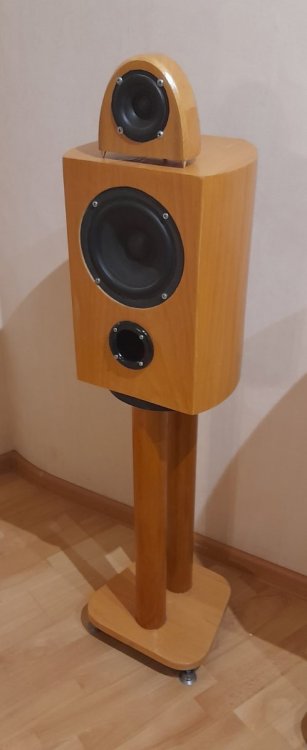

20220816_222634.thumb.jpg.84235dfc3e2b5dcd694936ee966f9745.jpg20220816_222711.thumb.jpg.a660a8d77c21464f267cb7421c204a40.jpg20220816_222714.thumb.jpg.9810730325fda3d696d8e4bf76f048d9.jpg20220816_222726.thumb.jpg.32c93c6d01211ad30e9cb7c5b4288f6a.jpg20220816_222908.thumb.jpg.35be23acb078ada32ff11ddbac790e0c.jpg



Акустика двухполосная с "трубчатым" фазоинвертором. К моему сожалению, решение установить ПИ снизу было не самым разумным - ПИ провис и выглядел, как "вымя", некрасиво одним словом.

Корпус с вч гд установлен на шипы и свободно перемещается на верхней стенке для сведения полос по "фазе".   Чувствительность около 87 дб/вт, полоса воспроизводимых частот на оси по -3 дБ: 55-21000 гц.Неравномерность ачх: +/-3дб в диапазоне: 100-16000 гц.

Изумительно, для своего класса, строят сцену и обладают приятным бархатным голосом.





Позже расскажу, как сделать из одного старого глобуса 2  сферические АС под 5"-6"
