Бестрансформаторные ламповые цирклотроны плюс высокоомные АС.


Recommended Posts

Зеркальная  по отношению к ОТЛ тема, где "транзисторные" токи и АС "обычного" сопротивления. В состав комплектов входят  высокоомные АС и ламповые усилители  с бестрансформаторным выходом и "обычным" количеством набора ламп. Как правило, усилители РР, по схеме цирклотрона,  обеспечивающего  минимальное выходное сопротивление и, соответственно, максимальный ток, при полной симметрии схемы. Могут  использоваться  и иные схемные решения, со своими особенностями, не обязательно цирклотроны. Однако цирклотроны  могут быть успешно  использованы как бестрансформаторные УМ для работы на высокоомные наушники, при использовании низковольтных токовых ламп, или транзистров с триодной ВАХ.

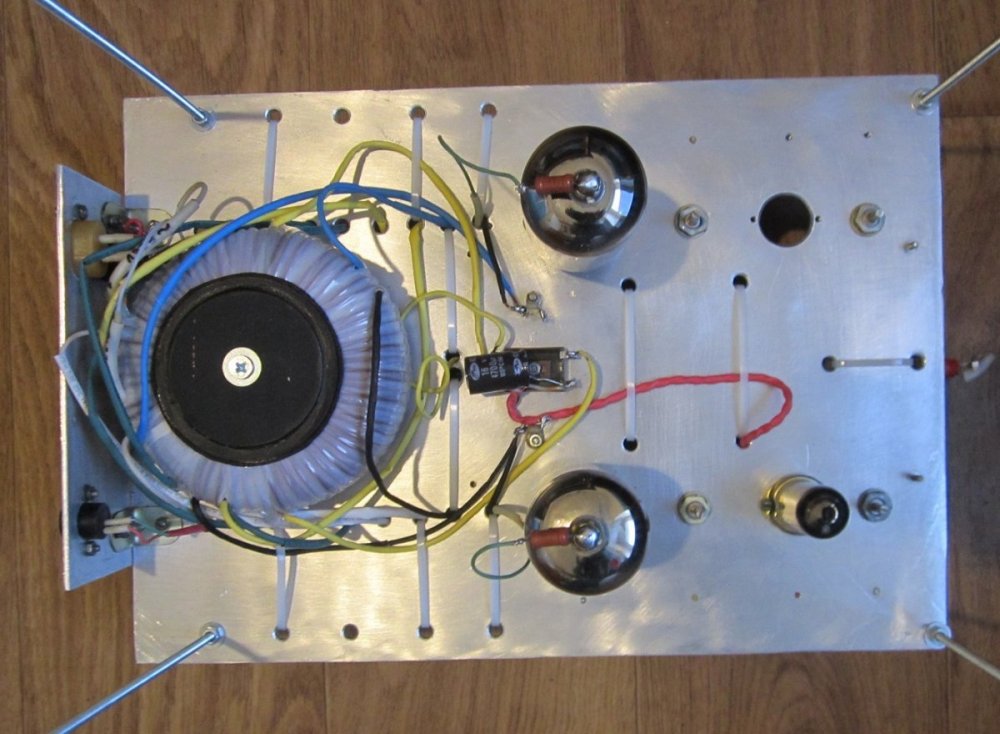

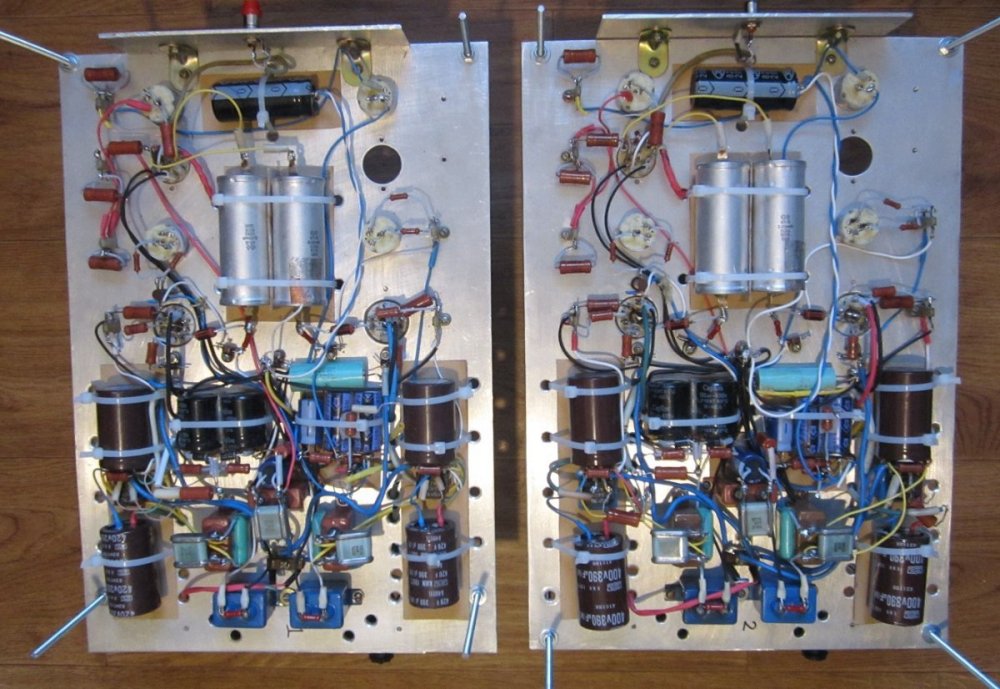

В качестве первого примера - трёхламповые моноблоки УМ бестрансформаторных цирклотронов 6П45С, работающие на массив из  последовательно включенных 32 шт. 5ГДШ-4. Моноблоки размещены возле АС. На УМ работает предварительный усилитель на 6С31Б, который размещён возле источника сигнала.  Шасси позволяет перевести УМ в полный усилитель, в нём предусмотрено место под ещё одну пальчиковую лампу. Максимальная выходная мощность 28 Вт при новых 6П45С, и около 21 Вт при усмаленных до такой степени, что местами через пятна на стекле не просматривается анод, с эмиссией 35-38% от средней эмиссии новых. Узел защиты АС не предусмотрен - при извлечении 6П45С из одного плеча, второе автоматически запирается, на клеммах АС сохраняется ноль постоянки. Первый комплект успешно работает  несколько лет.

Не обязательно использовать 32 четырёхомных динамика, можно использовать двухполосную АС формата сабвуфер + ШП динамик, номинальным сопротивлением 150-250 Ом.

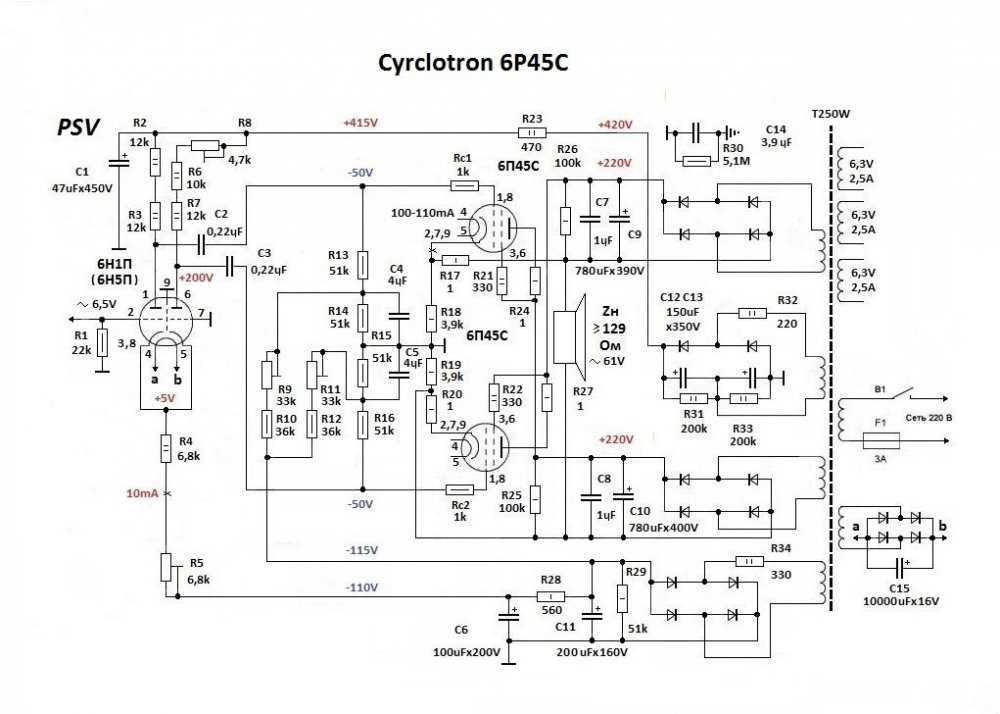

Circlotron_ 6P45C_.jpg

Edited by Svjatoslav
  • Like 2
  • Thanks 1
Link to comment
Share on other sites

  • Svjatoslav changed the title to Бестрансформаторные ламповые цирклотроны плюс высокоомные АС.

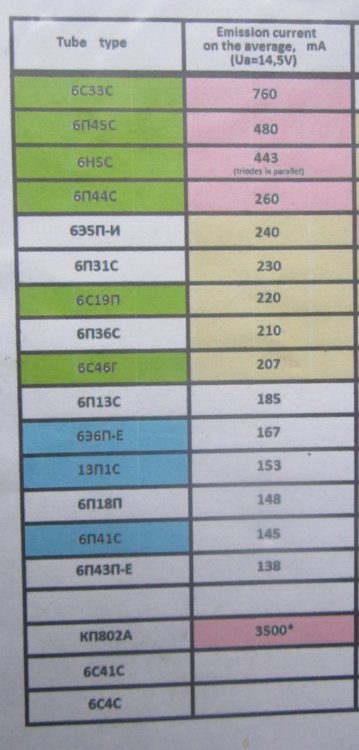

Результат отбора кандидатов на выходной каскад по току эмиссии катода во вложении. Статистика по нескольким десяткам ламп каждой марки, кроме 6П14П и 6Э5П. Которых было по нескоько штук, и которые  не вошли в список из-за низкого значение этого  показателя, ток был устойчиво ниже 130 мА.

Кстати, проверялась и эмиссия 6Ф6С и 6Ф6М1. Вторая существенно уступает первой.


  • Like 2
Link to comment
Share on other sites

"работающие на массив из  последовательно включенных 32 шт. 5ГДШ-4. "

Это щит мин. размера 75см на 150см, не маленький, но и не такой уж огромный, как кажется после прочтения о 32 динамиков.

Святослав, а нет фото массива для полного восприятия о его габаритов? И если можно, опишите своими словами как звучит.

Не нужно удалять свой аккаунт и такую интересную тему тем более.

С уважением,

Олег.

  • Like 2
Link to comment
Share on other sites

Такой массив будет обладать чудовищной направленностью, если не применить цилиндрическую форму щита либо фазосдвигающие цепочки между вертикальными линейками.

Link to comment
Share on other sites

27 минут назад, VSS сказал:

Видимо что то похожее




Похоже, тут динамики диаметром поболее 5гдш-4, больше похоже на 4гд28 или типо того....больше 32шт насчитал.

Link to comment
Share on other sites

Не далеко у соседей есть тема по ГИ-щитам там много информации.

У меня были ГИ на 12-ти 5ГДШ-4, стояли в комнате 20м2 с мебелью. После 35АС-1, с щитами пришлось переслушать почти все аналоговые источники, очень хорошее звучание, я право не ожидал! Единственный недостаток это большие габариты и не в каждую квартиру их впихнуть можно. Я представляю как это звучит на 32 динах!

Link to comment
Share on other sites
