Конструктор предусилителя-регулятора LYNX ATT45V2 уровня Ultra Hi-End

[KAA]

В давнем уже 2010 году Димой Андронниковым был разработан этот девайс, я самую малость участвовал в рамках совместных обсуждений концепции и архитектуры. Задумано как универсальный предусилитель на 4 входа с прецизионной регулировкой громкости на 40 шагов, сигнал не проходит через контакты реле, регулировка не лестничная, на каждый шаг - отдельное реле. Автором лично было заказано 5 комплектов 4-слойных заводских прецизионных печатных плат топового уровня с иммерсионным золотом. Мой комплект на сейчас - последний, Дмитрий это мне подтвердил, остальные уже использованы и новых не будет. Платы и компоненты, перечисленные ниже, мною приобретены непосредственно у Дмитрия для себя любимого, но до этого проекта руки у меня не дошли и уже не дойдут по всему.

Рассчитано на 4 одинаковых усилителя - 4 платы - на полностью балансный от входа до выхода стереоусилитель, но можно сделать и два комплекта обычных стерео, а балансные входы-выходы организовать иначе, если нужны. Каждый канал (плата) - прецизионный ОУ OP42 плюс сверхскоростной мощный буфер LH0033, выходной уровень позволяет и наушники раскачать, если надо. Ку тракта при необходимости подбирается одним резистором. Непосредственно на плате расположены стабилизаторы питания ОУ и буфера, реализуемые на LM317/337 в металле. Количество реле на каждой плате - 45: 40 шагов регулирования, 4 реле коммутации входов и 1 - коммутация выхода. Напряжения питания и разрешение выхода индицируются светодиодами. Реле - прецизионные Axicom FX2, рутениево-палладиевые контакты с золотым покрытием, их минимальный ток/напряжение - 1 микроампер/10 микровольт. Управлять реле можно хоть от контроллера, хоть галетниками, как угодно будет изготовителю.

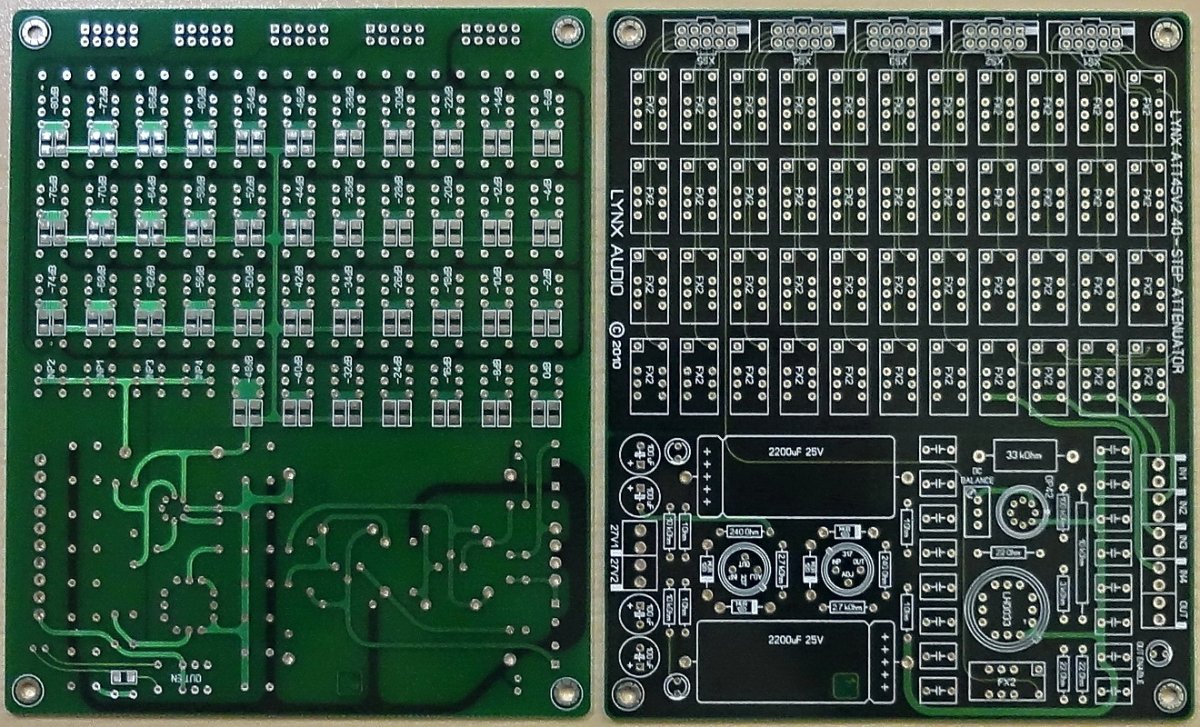

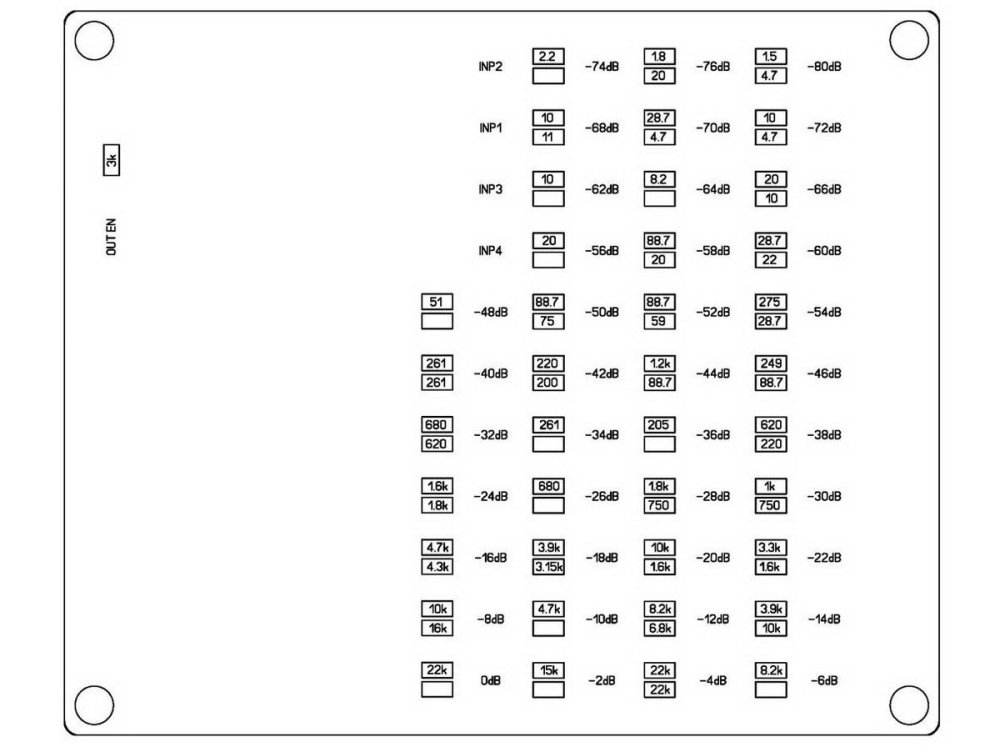

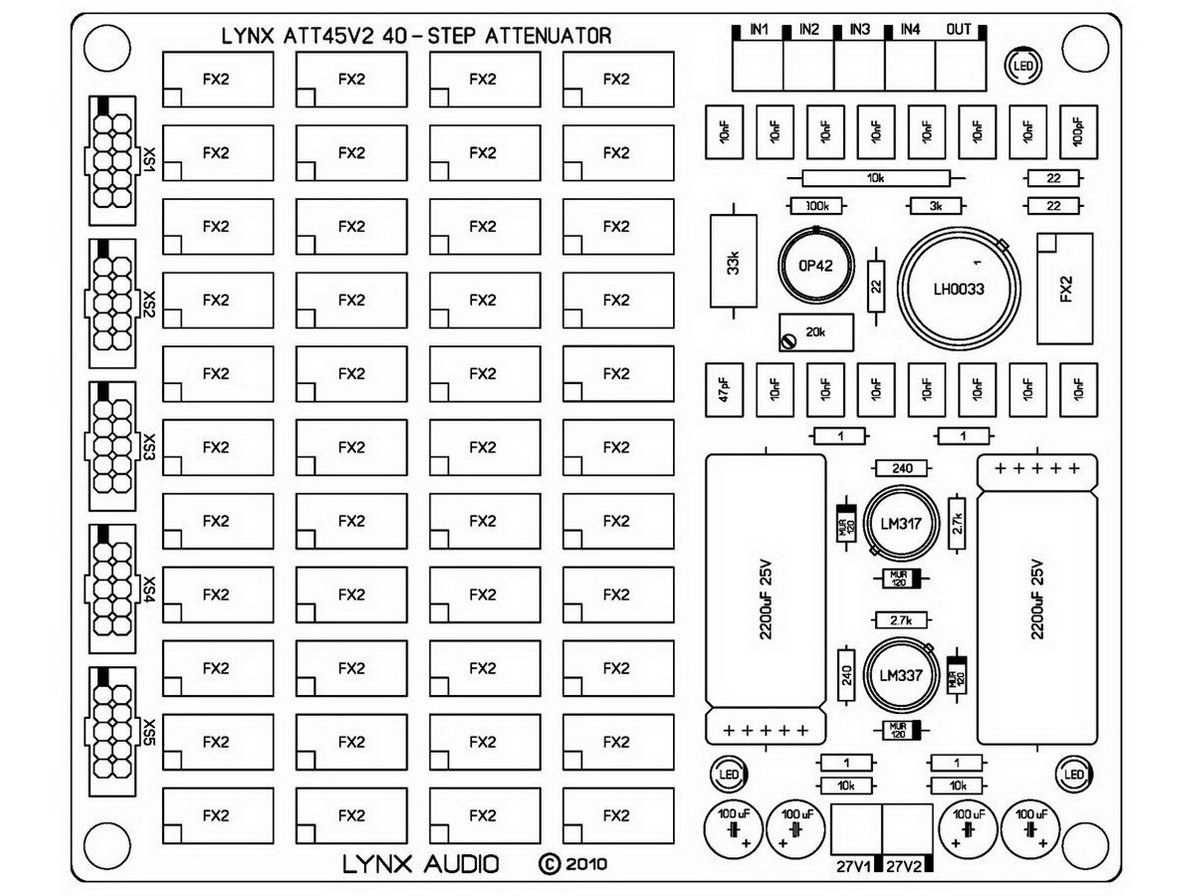

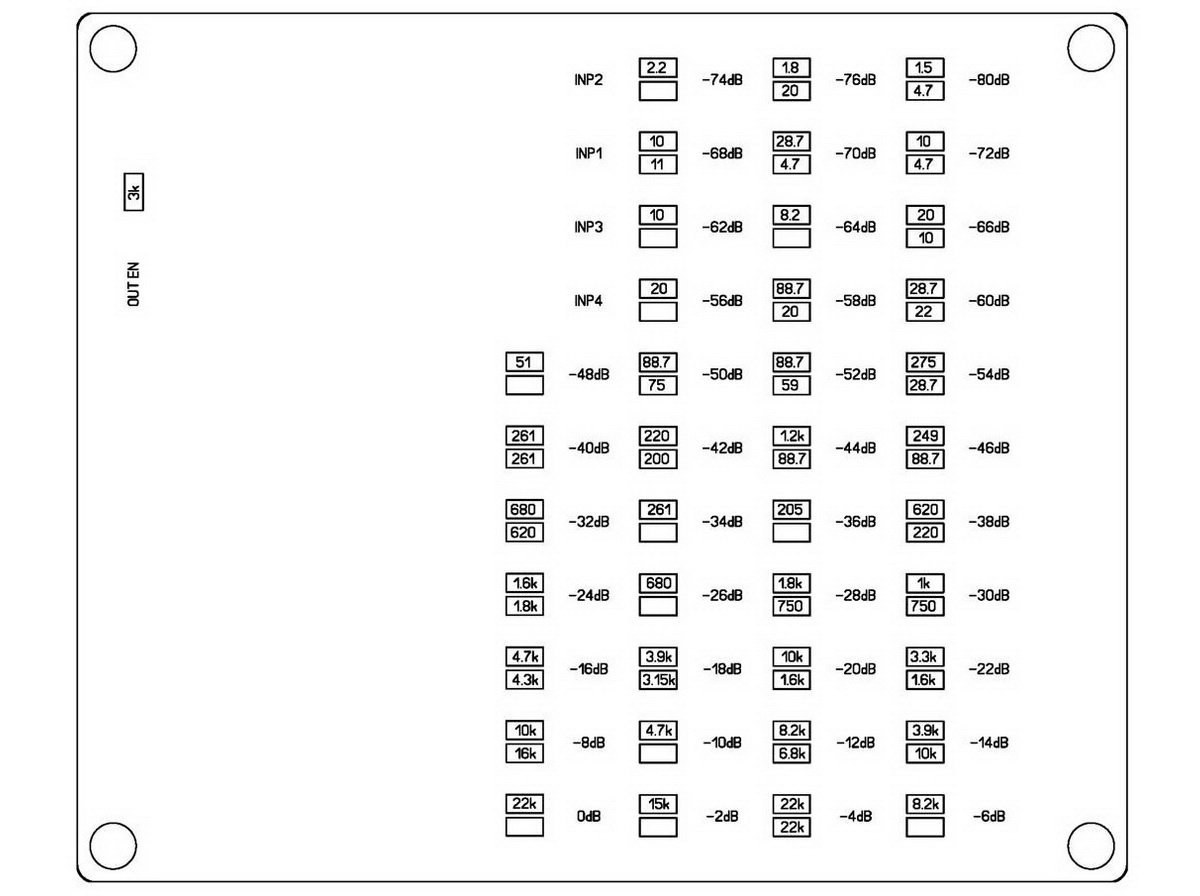

Физический размер платы ~145х120 мм. Все компоненты усилителей и ИП - навесные. Резистор светодиода индикации выхода и резисторы, коммутируемые реле - SMD. Плата предусматривает установку 2 таких резисторов на каждый шаг регулировки впараллель для точного подбора коэффициента деления. Конденсаторы стабилизаторов 2200 мкф, на которые изначально рассчитывалась плата - аксиальные ROE, но, ессно, можно и другие.

Питание устройства: постоянное напряжение +/- 24~30 вольт.

В конструктор входят:

- 4 платы;

- комплекты микросхем для каждой платы (оригиналы):

OP42FJ Analog Devices

LH0033G National Semiconductor

LM317HP+ и LM337H National Semiconductor

- комплект реле для каждой платы: Axicom FX2 D3202, Швейцария - 45 штук.

Вопрос насчёт приобретения прецизионных резисторов обратной связи 10К, от которых весьма существенно зависит результат, при необходимости обсуждаем отдельно. Изначально в этой позиции предполагались аксиальные CADDOCK.

Схемой поделюсь с реально желающим прикупить, в принципе она проста и незатейлива.

Цены:

Плата (одна) - 10000 р. Цене не надо удивляться, их себестоимость 15 лет назад была сопоставима.

Комплект микросхем на плату - OP42 + LH0033 + LM317 + LM337 - 7500 р.

Комплект реле на плату - 45х Axicom FX2 D3202 12 вольт - 5000 р.

Платы можно приобрести либо все 4, либо попарно. Остальное железо - покупателям плат в любом комплекте. Можно купить только платы, можно платы и реле, можно платы и микрухи, можно всё вместе. Цена полного комплекта конструктора на 2 платы - соответственно 45000 р, все 4 набора - 90000. Цены усилителей сопоставимого уровня на рынке сейчас пятизначные в долларах/евро, причём первая цифра не обязательно 1.

Любые вопросы - плз, всё расскажу в подробностях.







[KAA]

2 платы и 2 комплекта реле в резерве.

[KAA]

Осталось 2 последние платы и комплект основного железа к ним.

Платы - 2 x 10000 = 20000 р.

Комплект микросхем - 2x [OP42FJ, LH0033G, LM317HP+, LM337H] = 15000 р.

Комплект реле - 90 х Axicom FX2 D3202 - 12000 р.

Резисторы ОС: 2 x CADDOCK 10K 0,6W Au - 3000 р.

Суммарно - полтинник.

[KAA]

Покупатель предпоследнего комплекта уже девайс собрал. Очень, знаете ли, симпатично... Кому-то ещё может повезти.

Кстати, ROE для питания тоже имеются.
