"Усилитель с двойным дифференциальным входом."


Recommended Posts

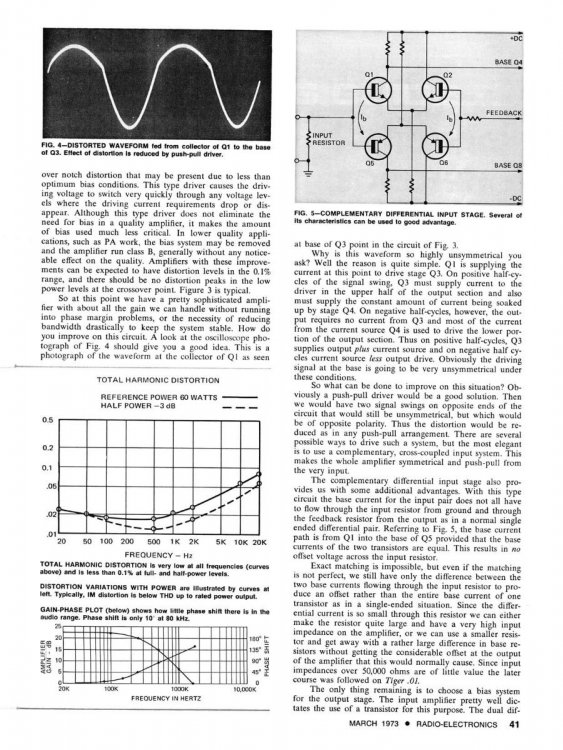

Если кому-то требуется не Черуящщюе Пеняюие, а точность передачи - есть некоторое несложное решение. Ничего нового и оригинального, но в отличие от как всегда - как минимум, "проверено на себе". Кажется, Дмитрий Андронников где-то на вегалабе лет десять назад объяснял, что с его точки зрения это оптимальная топология.  Под родными осинами эта история началась, кажется, с первого нумера Радио за 1980-й год.

http://archive.radio.ru/web/img/1980/f.1980-01.049.jpg

Продолжение было, например, в девяносто девятом нумере В Помощь Радиолюбителю.

Потом грамотные люди немного погоняли *это* в эмуляторе - в итоге вышло вот что


Цитата

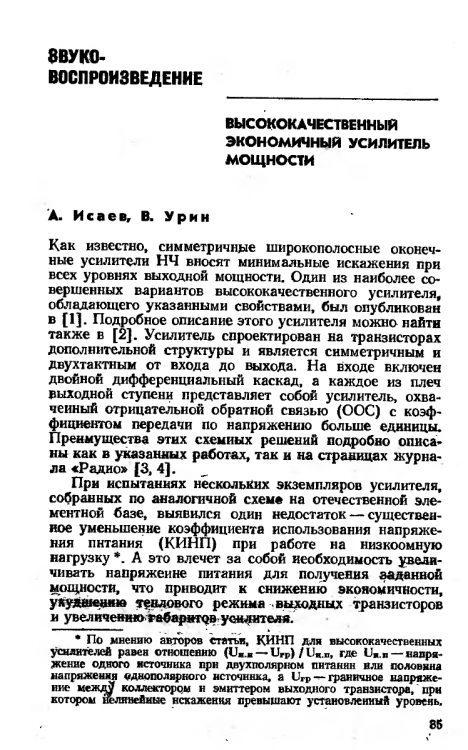

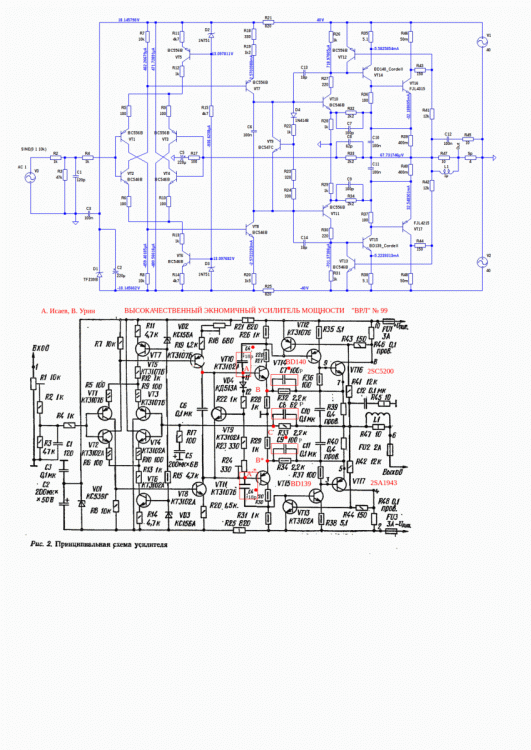

Усилитель А. Исаева, В. Урина (В помощь радиолюбителю №99,
1987 г.). Транзисторы - ВС546, 556, ВД139,140 и КТ8101, 8102. Первое
включение показало, что УНЧ имеет склонность к самовозбуждению. Эта проблема была решена включением сопротивлений 10 Ом в базу VT17, подключением дополнительной RC-цепочки (симметрично C4, R16) к коллектору VT8 (при этом емкости конденсаторов С4 и С4* выбраны 390 пФ), а также установкой непосредственно на плату блокировочных конденсаторов 0,1 мкФ по цепи питания.
Ток покоя установлен 30 мА.
Контроль сигнала по осциллографу показал чистейшую синусоиду при нагрузке 4 Ом на частотах вплоть до 200 кГц. АЧХ - линейна вплоть до 150 кГц, клип-
ограничение сигнала - строго симметричное. Контрольное прослушивание
подтвердило высокое качество этого УНЧ.

https://forum.cxem.net/index.php?/topic/72485-высококачественный-экономичный-усилитель-мощности/page/2/#comments
==============================
"Хороший вариант симметричного УМ был описан в книге Левинзон-Логинов МРБ 951, он же в книге Атаев-Болотников МРБ 1109, он же с небольшими изменениями ВРЛ 099


Ёмкости С7 и С9 поставлены по 390пФ. При рекомендованных
100 пФ наблюдается заметное для глаза "размытие" нижней полуволны синусоиды.

Цепочки R16C4 и R16*С4* убраны. Дополнительно поставлены емкости 24 пФ между  базами транзисторов VT10 и VT14, VT11 и VT15. Емкости С7 и С9 - 390 пФ. R23  увеличено до 560 Om. C7, C9 - 390 пФ. С5 - неполярный 100мкФ. Кроме того, установлены блокировочные емкости 0.1 мкФ по цепям питания. На выходе 5200 и 1943 транзисторы.

Виновник -  защита.   На мощности 60% от максимальной  защита  увеличивает
искажения усилителя в 2.8 раза.
Датчики тока загрубить (где-то) до 50 миллиОм да и успокоиться.





  • Like 1
Link to comment
Share on other sites

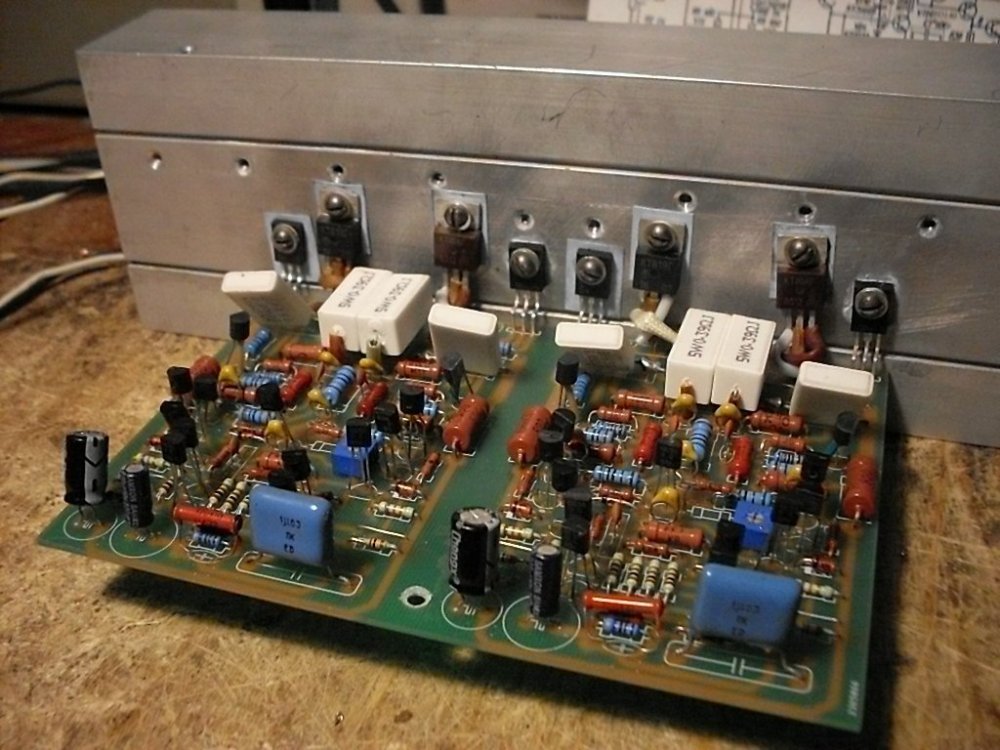

В итоге: на выходе 818Г\819Г, перед ними BD139\140 (имею сильнейшие подозрения, что ничуть не менее прекрастны на этом месте будут 814Г\815Г), мелочь - BC546-47\556-57 (в природе есть КТ6116\17 и 2N5401\5551). Выглядит примерно так. Есть всякие лейки и герберы.




Link to comment
Share on other sites

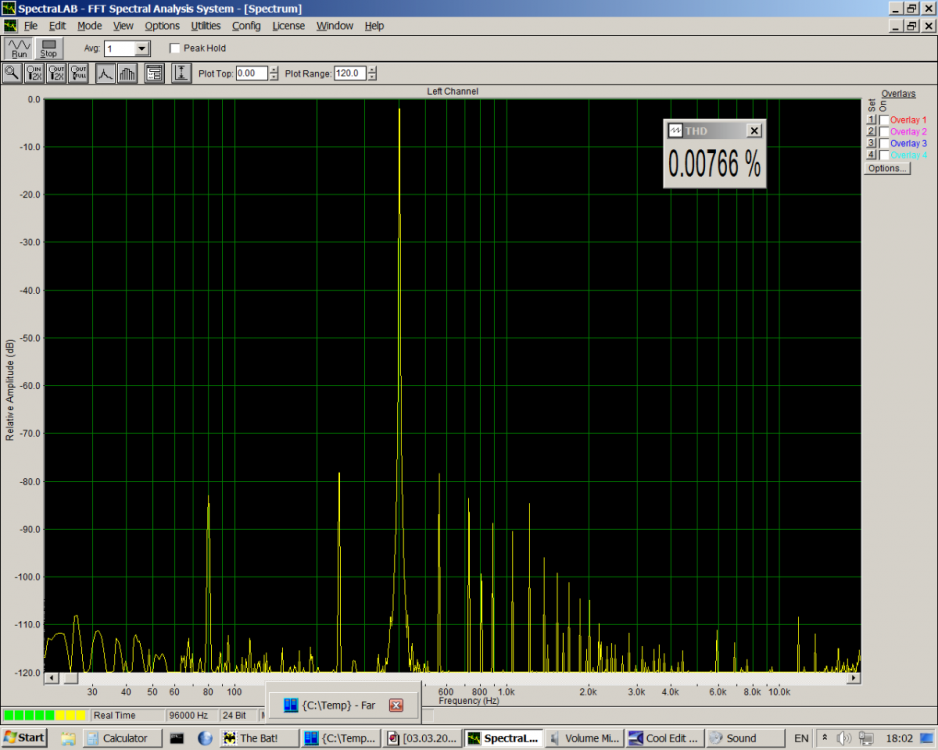

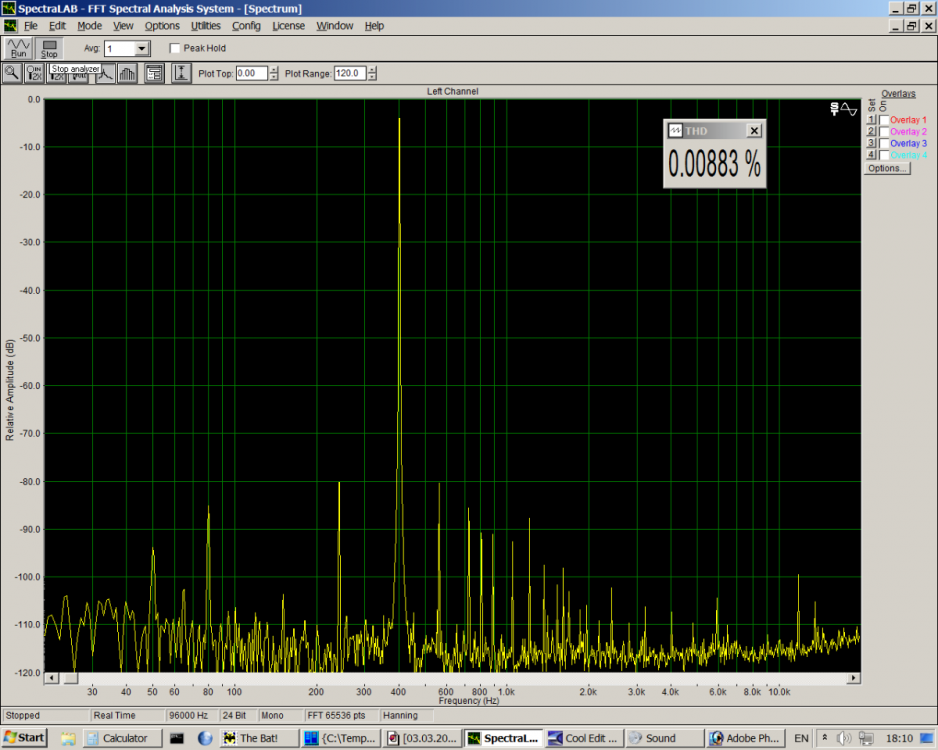

При питании +\-28...29 Вольт на эквивалент нагрузки 8 Ом выхлопа около тридцати Ватт по началу ограничения. Спектры на очень скорую руку выглядят вот так. Первая картинка - искажения куска проволоки, которые показала пародия на показометр, вторая - искажения таки усилителя при выхлопе около 25 Ватт.

Ничего чемпионского, но вполне годный усилитель из простейших деталей тридцатилетней давности.



Link to comment
Share on other sites
