SE трансформаторы на магнитопроводах из ленты HiB


Buran81

Рекомендованные сообщения

Продам пару выходных СЕ трансформаторов для стерео проекта на лампах ГМ70, ГК71.845....

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм,по спец.заказной  геометрии . Производство Израиль.

Спроектированы под анодную нагрузку 10К на 8ом , или 5К при 4ом на вторичной обмотке .

Ток подмагничивания 100мА.

Мощность 40Ватт до 20Гц

Полоса частот в реальном усилителе на ГМ70  7.5Гц-39кГц -3дБ ( при заземленной вторичной обмотке)

Расчетная индуктивность 77Гн

Акт.сопротивление первичной обмотки 229ом

Рамки из нержавейки 304

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 7.3кг

Цена за пару 580$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и стоимость по запросу.

s-l1600.thumb.jpg.b67e0ec07dea78d6d276a0f16eb55c53.jpgs-l16001.thumb.jpg.2eec1de9b57328f95cfcbb27a4d8bc1c.jpgs-l16002.thumb.jpg.a5f58e5266852e07420e357223981c5e.jpg







Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...

Добавлю в продажу пару выходных, СЕ трансформаторов для стерео проекта на лампе 845 или 211 с мощностью до 12-15ватт

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм,по спец.заказной  геометрии . Производство Израиль.

Спроектированы под анодную нагрузку 10К на 4 и 8ом .

Ток подмагничивания 80мА.

Мощность 20Ватт до 30Гц с лампой 845

Полоса частот в реальном усилителе на 845  8Гц-28кГц -3дБ ( при заземленной вторичной обмотке)

Расчетная индуктивность 70Гн

Акт.сопротивление первичной обмотки 413ом

Рамки из нержавейки 304

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 4.1кг

Размеры 115*112*107мм

Цена за пару 465$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и ее стоимость на текущий момент.

Например в момент размещения объявления,стоимость доставки в РФ - 89$

20211119_231504.thumb.jpg.87549a1d418a8d38d73b27e2ebcfab43.jpg1000255326_2084530V-spec..thumb.png.d9a4687d5617bb40e3567b6f0e50f21d.png952161140_2084550V-spec..thumb.png.c9bfec79b1c7f7eb30adf18f7e427234.png

Ссылка на комментарий
Поделиться на других сайтах

  • 8 месяцев спустя...
  • 2 недели спустя...

Добавлю в продажу пару выходных, СЕ трансформаторов для стерео проекта на лампе 300B . 2A3. 6C4C. AD1 и п.р

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм, Производство Израиль.

Спроектированы под анодную нагрузку 4.5К на 8 и 16ом .

Ток подмагничивания 90мА.  (Зазор в МП можно и уменьшить для меньшего тока,тем самым поднять индуктивность).

Мощность 15Ватт до 30Гц

Полоса частот в реальном усилителе на ГУ50 (триод)  7.5Гц-44кГц -3дБ ( при заземленной вторичной обмотке)

Расчетная индуктивность 35Гн

Акт.сопротивление первичной обмотки 173ом

Рамки из нержавейки 304

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 3.7кг

Размеры 105*105*110мм

Цена за пару 455$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и ее стоимость на текущий момент.

Например в момент размещения объявления,стоимость доставки в РФ - 70$

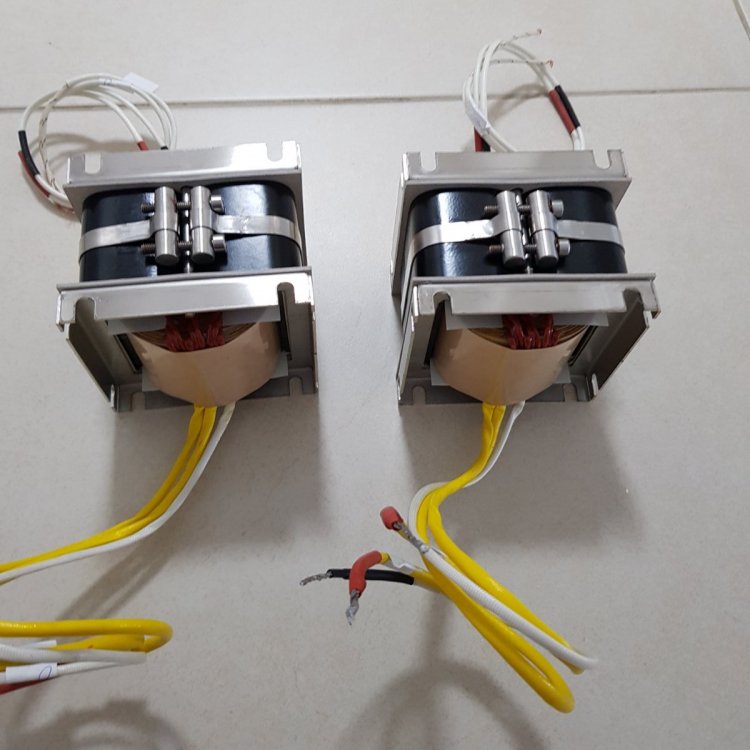

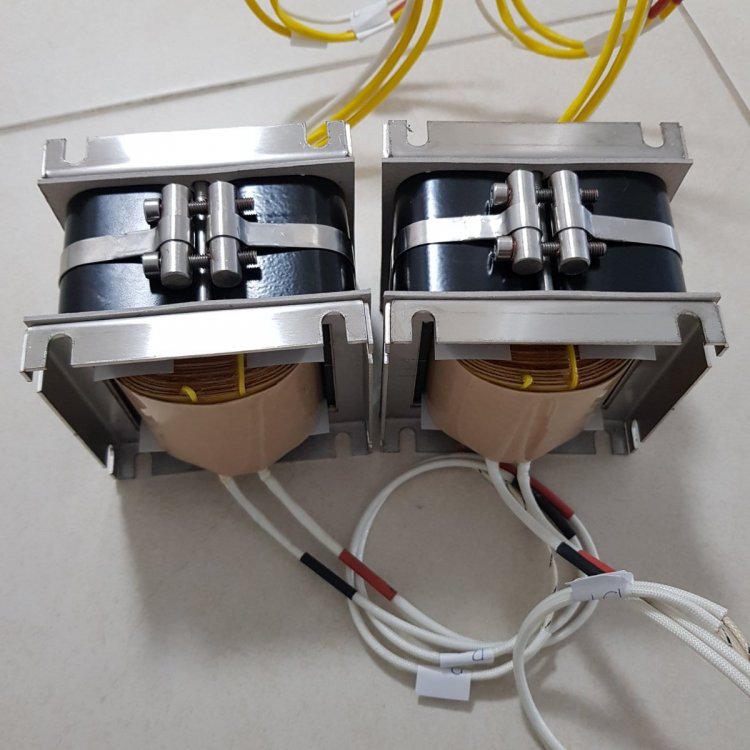

20221109_195151.thumb.jpg.acf7dd98be22fe508d3d15799ebe54a6.jpg20221109_195205(0).thumb.jpg.211b7394011a2ea63dd3c91510b03b26.jpg

Изменено пользователем Buran81
Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...
  • 5 недель спустя...

Добавлю в продажу пару выходных, СЕ трансформаторов для стерео проекта на лампе ГМ70 и ей подобных

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм, Производство Израиль.

Спроектированы под анодную нагрузку 10К на 4 и 8ом .

Зазор в магнитопроводе выставлен под ток  подмагничивания 120мА.

Мощность до 40Ватт на 30Гц

Полоса частот в реальном усилителе на ГМ70   8Гц-35кГц -3дБ ( при заземленной вторичной обмотке и выходной мощностью 1Ватт)

Расчетная индуктивность 52Гн

Акт.сопротивление первичной обмотки 203ом

Рамки из оцинкованного железа

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 8.1кг

Размеры 160*145*140мм

Цена за пару 550$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и ее стоимость на текущий момент.

Например в момент размещения объявления,стоимость доставки в РФ - 145$

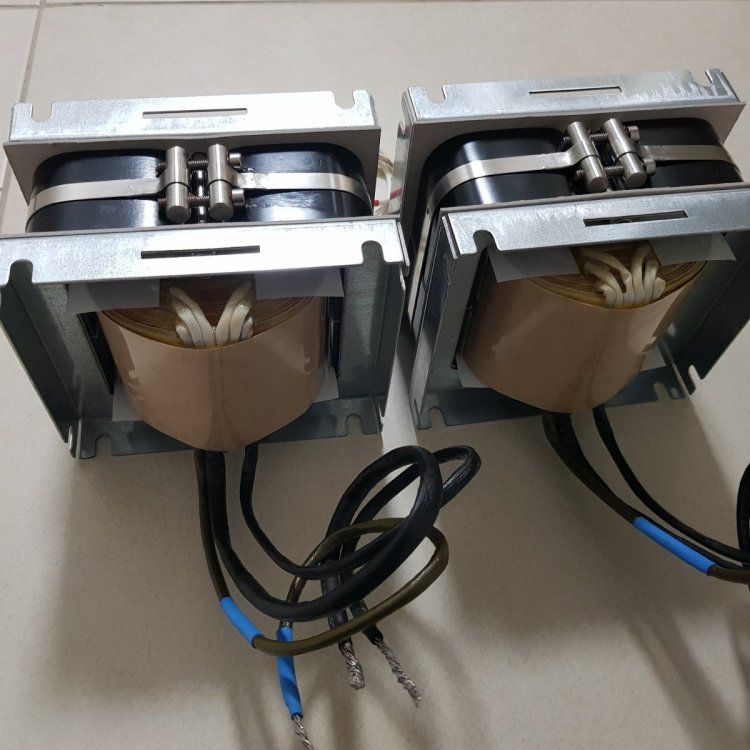

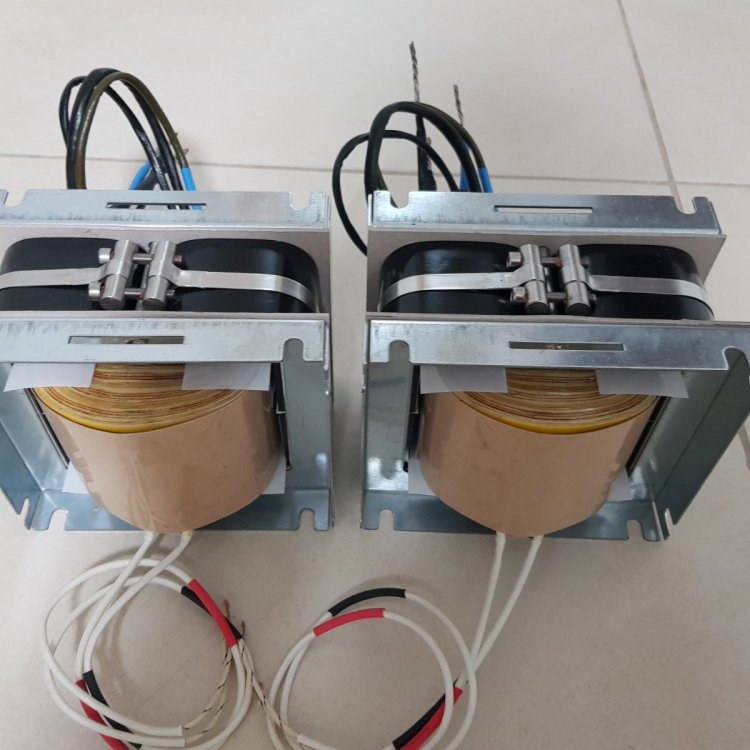

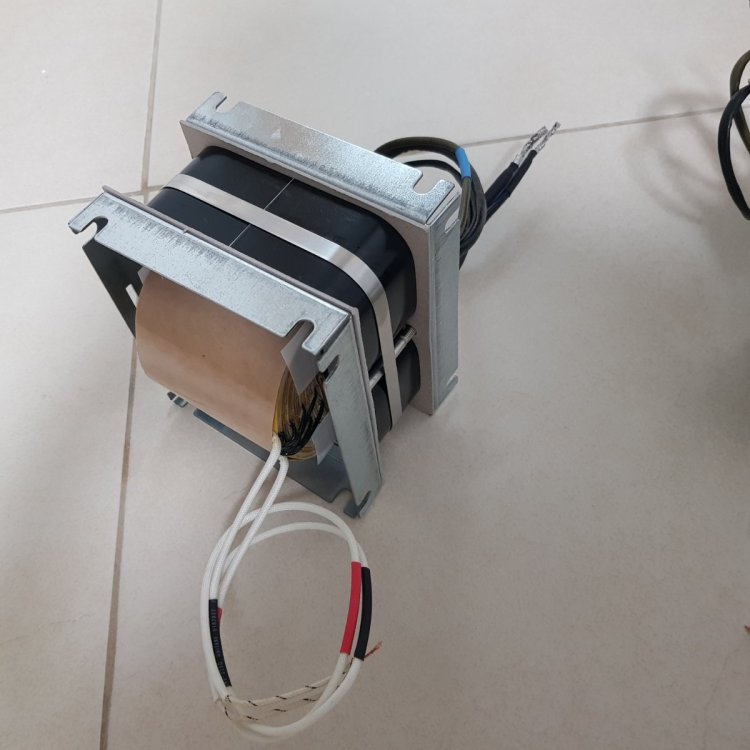

20221224_165432.thumb.jpg.e09d820bfd8acc69d021ae4d91842898.jpg20221224_165443.thumb.jpg.b16c2b9884f78396975564abb40781e7.jpg20221224_165455.thumb.jpg.ce3b3ef6bf878d24070fb7d1fa10f838.jpg

Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...
  • 2 месяца спустя...

Повторю в продажу пару выходных, СЕ трансформаторов для стерео проекта на лампе ГМ70 и ей подобных

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм, Производство Израиль.

Спроектированы под анодную нагрузку 10К на 4 и 8ом .

Зазор в магнитопроводе выставлен под ток  подмагничивания 120мА.

Мощность до 40Ватт на 30Гц

Полоса частот в реальном усилителе на ГМ70   8Гц-35кГц -3дБ ( при заземленной вторичной обмотке и выходной мощностью 1Ватт)

Расчетная индуктивность 52Гн

Акт.сопротивление первичной обмотки 204ом

Рамки из оцинкованного железа

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 8.1кг

Размеры 160*145*140мм

Цена за пару 550$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и ее стоимость на текущий момент.

Например в момент размещения объявления,стоимость доставки в РФ - 152$

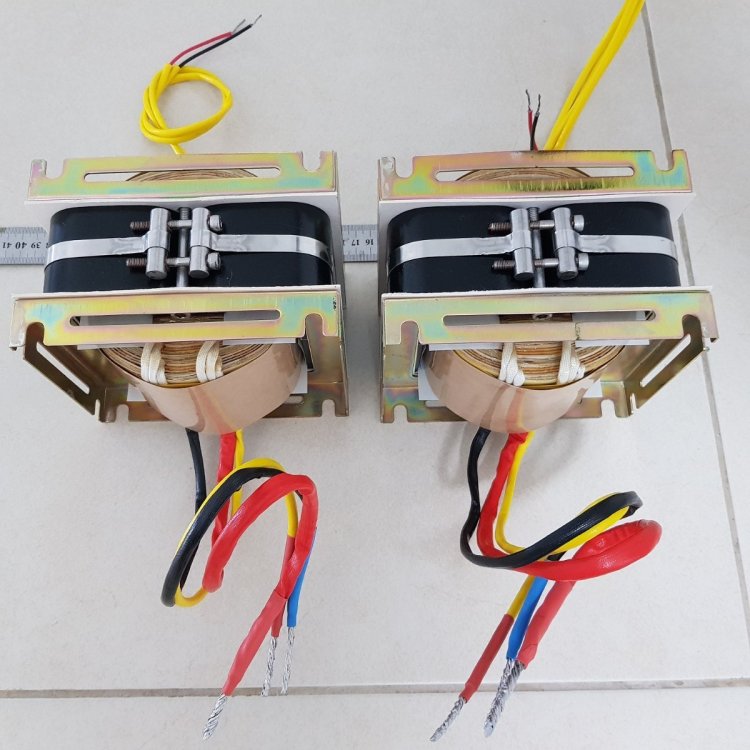

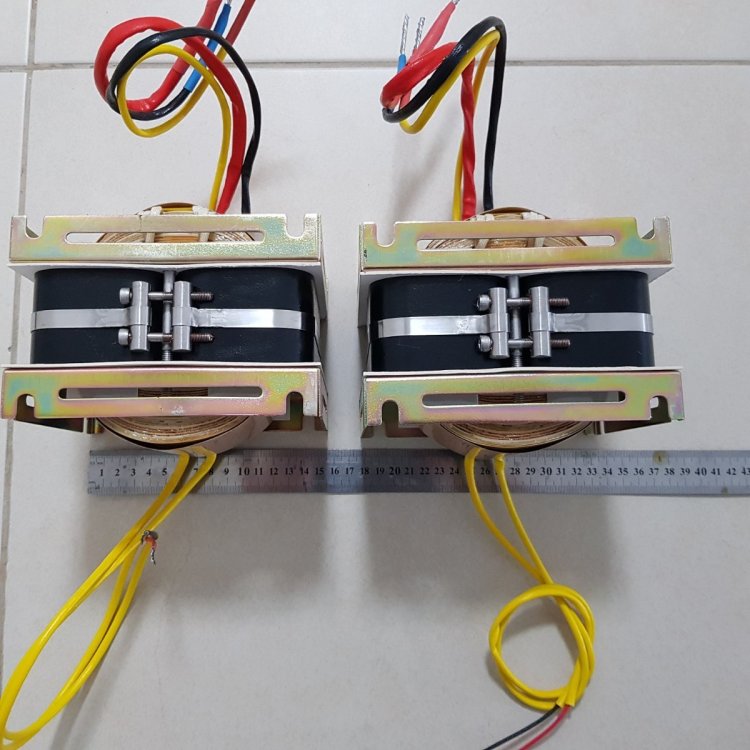

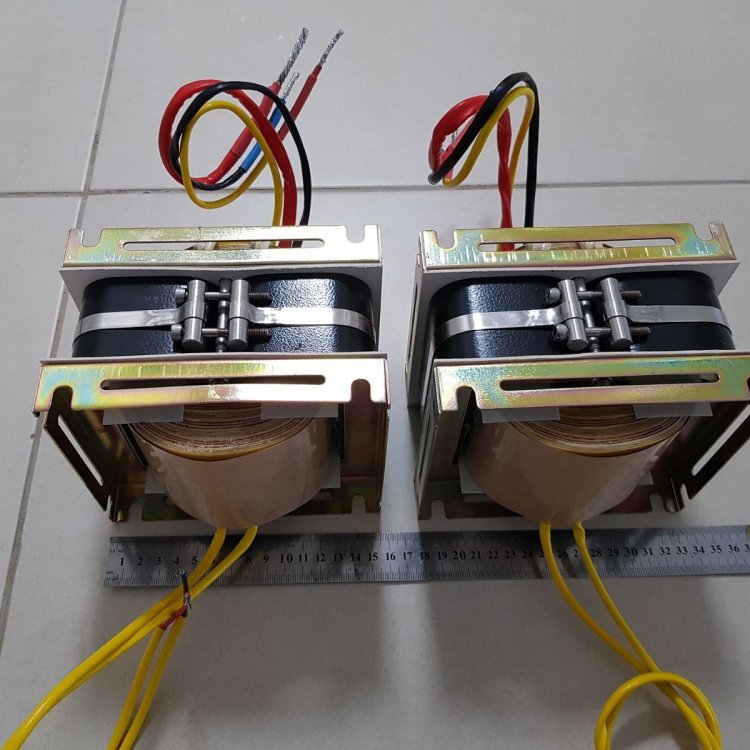

4.thumb.jpg.cf5c11fed1156927e344f0692a6d27c6.jpg5.thumb.jpg.08fcddffb7f8f628cfb0da1d26445e06.jpg6.thumb.jpg.f17fc7b255eb0235d296ec06f70e723e.jpg

Ссылка на комментарий
Поделиться на других сайтах

  • 7 месяцев спустя...

Повторю в продажу пару выходных, СЕ трансформаторов для стерео проекта на лампе ГМ70 и ей подобных

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм, Производство Израиль.

Спроектированы под анодную нагрузку 10К на 4 и 8ом .

Зазор в магнитопроводе выставлен под ток  подмагничивания 120мА.

Мощность до 40Ватт на 30Гц

Полоса частот в реальном усилителе на ГМ70   8Гц-34кГц -3дБ ( при заземленной вторичной обмотке и выходной мощностью 1Ватт)

Расчетная индуктивность 52Гн

Акт.сопротивление первичной обмотки 212ом

Рамки из оцинкованного железа

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 8.1кг

Размеры 160*145*140мм

Цена за пару 560$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и ее стоимость на текущий момент.

Например в момент размещения объявления,стоимость доставки в РФ - 139$

20231118_171248.thumb.jpg.a0f43fca9ccee2b290f8d5a28a9880fd.jpg20231118_171243.thumb.jpg.78ce1666799892582fceedb568de4aef.jpg

Изменено пользователем Buran81
Ссылка на комментарий
Поделиться на других сайтах

  • 5 месяцев спустя...

В продаже отличные пары ТВЗ ,для ГМ70 И 300B.

Можно намотать на заказ и другие трансформаторы.  Вторичные обмотки возможны на импеданс АС до двух вариантов.

Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...


Добавлю в продажу пару выходных, СЕ трансформаторов для стерео проекта на лампе  211 ( опционально 845...)

Магнитопроводы изготовлены из ленты HiB ,толщиной 0.23мм, Типоразмер  X-51  . Производство Израиль.

Спроектированы под анодную нагрузку 12К на 8 и 16ом . ( 6К на 4 и 8ом)

Зазор выставлен под ток подмагничивания 70мА.

Мощность 20Ватт до 30Гц

Полоса частот в реальном усилителе на 211 лампе :  8.5Гц-25кГц -3дБ ( при заземленной вторичной обмотке)

Акт.сопротивление первичной обмотки 304ом

Намотаны бескаркасно ,с послойной промазкой  лаком.

Вес каждого трансформатора 5.8кг

Размеры 135*125*120мм

Цена за пару 450$

Отправлю почтой из Израиля ,в любую страну. Но надо уточнять  варианты отправки и ее стоимость на текущий момент.

Например в момент размещения объявления,стоимость доставки в РФ - 122$

20240516_193539.thumb.jpg.4b6be59dd24d52bc387c7c65ce64d6e3.jpg20240516_193546.thumb.jpg.45933d04c0d40590173b2db5d90906e3.jpg20240516_193536.thumb.jpg.787db8ae4b7cffbebc4bbaedf8ae2357.jpg20240516_193619.thumb.jpg.20598f1920856e1e4324a7c1ee959817.jpg

Изменено пользователем Buran81
