BAA Posted April 13, 2022 Share Posted April 13, 2022 Всем добрый день. Задумал цирклотрон сделать. И выходит, что получить +/- 230В с каждого плеча драйвера, кроме как на пентоде, не получается, разве что на 6н2п, но ток малый. Получается надо еще повторитель ставить?? Схему пока не представлю, пишу из палаты. Может у кого идеи есть, хорошие. Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted April 13, 2022 Share Posted April 13, 2022 (edited) Подумать насчёт ПОС ("вольтодобавки"), как делается в таких случаях. У цирклотронов за счёт перекрёстной подачи питания, в частности. Edited April 13, 2022 by Xpюн22 Quote Link to comment Share on other sites More sharing options...
BAA Posted April 13, 2022 Author Share Posted April 13, 2022 Так-то оно так, но ri(оно же Ra) никуда не денется. То есть даже при bootstrap ной вольтодобавке амплитуда есть i*ri, что приводит либо к пентоду либо высокоомному триоду а ля 6н2п или 12AX7 Quote Link to comment Share on other sites More sharing options...
KAA Posted April 13, 2022 Share Posted April 13, 2022 2 часа назад, BAA сказал: Может у кого идеи есть, хорошие. Правый триод? Quote Link to comment Share on other sites More sharing options...
KAA Posted April 13, 2022 Share Posted April 13, 2022 Ну или как вариант - самобалансирующийся фазоинвертор. Quote Link to comment Share on other sites More sharing options...
BAA Posted April 13, 2022 Author Share Posted April 13, 2022 (edited) ,Я скорее пентод поставлю с местной оос по напряжению. 6П15П например. Со схемой понятно, приведенное сопротивление анодного резистора будет достаточно высоким, но требует триода с высоким внутренним => малым током анода => даже емкость повторителя будет резать полосу пропускания с одной стороны. С другой сеточный резистор выходных ламп, на первый взгляд, будет ограничивать усиление. Завтра посчитаю и доложу. За ошибки не бейте, пишу с телефона. Edited April 13, 2022 by BAA Появилась схема Quote Link to comment Share on other sites More sharing options...
Phlanger Posted April 13, 2022 Share Posted April 13, 2022 Без схемы оно как-то ниачом, сдаётца мне. Вот такую хреновину я недавно паял для совершенно других целей. На выходе не то 6Н7С, не то 6Н8С... ...6Н8С, вон слева краешек торчит. А перед ними вообще мадьярские ецыцэ восемьдесят пять. "дифференциально", то есть между выходами, оно у меня выдавало около трёхсот Вольт условно среднеквадратичного значения. Возможно, 6Н7С даст больше - у меня накального трансформатора хватало впритык, так что я не смог проверить. Quote Link to comment Share on other sites More sharing options...
alss Posted April 13, 2022 Share Posted April 13, 2022 Пожалуй, без экзотики типа ГИ-3 (2С26) не обойтись, на ней усилители для электростатов делали, без выходных трансформаторов. Quote Link to comment Share on other sites More sharing options...

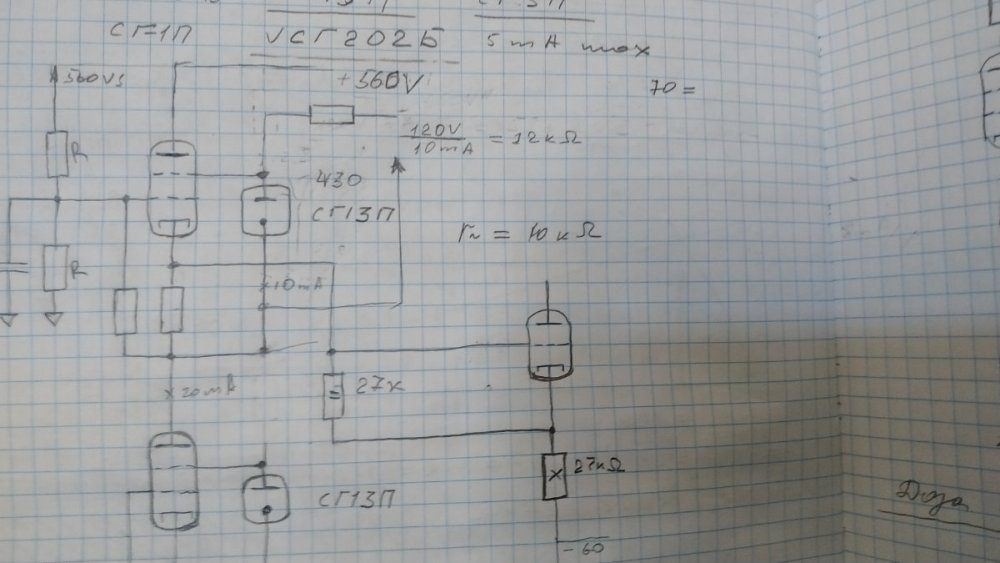

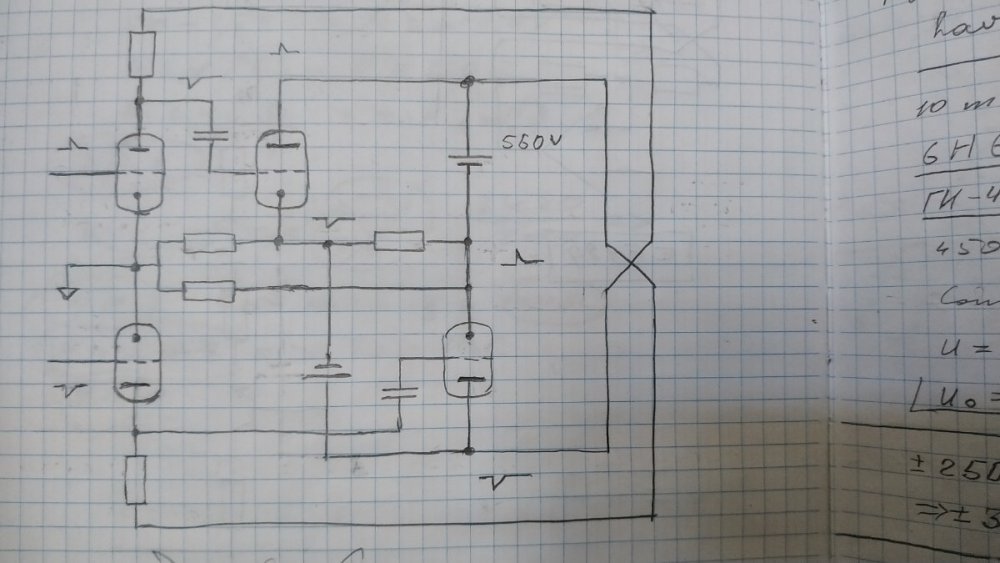

BAA Posted April 14, 2022 Author Share Posted April 14, 2022 To Phlanger: завтра выпишут и нарисую как надо. Вот чего накорябал. Quote Link to comment Share on other sites More sharing options...
BAA Posted April 14, 2022 Author Share Posted April 14, 2022 Quote Link to comment Share on other sites More sharing options...
BAA Posted April 14, 2022 Author Share Posted April 14, 2022 13 hours ago, alss said: Пожалуй, без экзотики типа ГИ-3 (2С26) не обойтись, на ней усилители для электростатов делали, без выходных трансформаторов. Была такая идея, типа ГИ41 попробовать, но ri около 4.3 кОм, соответственно надо +/-60 мА и на аноде ватт дцать. Quote Link to comment Share on other sites More sharing options...
alss Posted April 14, 2022 Share Posted April 14, 2022 У ГИ-3 внутреннее около 8 кОм и лампа настолько линейная, что можно работать с анодной нагрузкой хоть от 1 кОм, но ток меньше 5-6 мА уже заходит в нелинейную область. Quote Link to comment Share on other sites More sharing options...
BAA Posted April 14, 2022 Author Share Posted April 14, 2022 19 hours ago, KAA said: Ну или как вариант - самобалансирующийся фазоинвертор. Схема конечно интересная, особенно если учесть описание. Катодный резистор 33 кОм. Сумма токов катодов нижних ламп 4.5 мА. По описанию токи через верхние лампы и шунтовые резисторы должен быть одинаковым. Делим 4.5 на 4 и получаем 1.25 мА. Последнее умножаем на 470 кОм и получаем 590В падения при 425В анодного питания. Поздравляем тов. Климова Д.А. из МРБ1257. Quote Link to comment Share on other sites More sharing options...
AlexKorotov Posted April 14, 2022 Share Posted April 14, 2022 ГП-3 😉 Quote Link to comment Share on other sites More sharing options...
BAA Posted April 14, 2022 Author Share Posted April 14, 2022 "Пиво есть! - Нет! Я так и знал, т... мать!" Из разговора в советском магазине. Попробую схему из МРБ пересчитать. Получается как-то так. Ток верхних ламп 0.37 мА. Резистор в катодах LTP примерно 100к => 1.5 мА. Падение на резисторах смещения в сетках примерно -0.5В. Напряжение на анодах нижних ламп 50В. Quote Link to comment Share on other sites More sharing options...
Ден123 Posted April 14, 2022 Share Posted April 14, 2022 13.04.2022 в 15:40, BAA сказал: получить +/- 230В с каждого плеча 13.04.2022 в 16:46, BAA сказал: что приводит либо к пентоду либо высокоомному триоду а ля 6н2п или 12AX7 При 230 в амплитуды у 6н2п, есс83... получится около 5-8% искажений и это при питании 500-600 В. Проверено "электроникой". На мой взгляд просится связка 6ж11п(6с45п, 6н7с)+6с19п, при этом чувствительность по входу около 2 В. 6с19п предложена в силу ее доступности и возможности отдать в нагрузку 200-250 В при искажениях каскада не более 1-1,5%. В принципе может отыграть 6п9 с немногим более высоким уровнем искажений. 1 Quote Link to comment Share on other sites More sharing options...
KAA Posted April 14, 2022 Share Posted April 14, 2022 5 часов назад, AlexKorotov сказал: ГП-3 😉 Зачем ГП-3. Есть вполне себе лампа ГП-8. До 1000 вольт анодного в линейных режимах, до 2000 при закрытой лампе, 40 ватт на аноде. Характеристика входная в интервале -5 - -10 вольт параболическая, но весьма умеренно кривая. Quote Link to comment Share on other sites More sharing options...
alss Posted April 14, 2022 Share Posted April 14, 2022 Два года назад нашел я ГП-8 у продаванов, позвонил - тут же нолик приписали к цене. Справа. МРБ1257 - рис. 8 - больше 100 В размаха не получить, правда, на ночь глядя с ЕСС83 игрался, уменьшив анодные на порядок, завтра продолжу с другими лампами. А так похоже, что усилитель Васянина для Stax-телефонов потянет эту задачу Quote Link to comment Share on other sites More sharing options...
KAA Posted April 14, 2022 Share Posted April 14, 2022 7 минут назад, alss сказал: Два года назад нашел я ГП-8 у продаванов, позвонил - тут же нолик приписали к цене. Справа. Были у меня когда-то давно. По 17 долларов покупал. А сейчас уже и не помню, была пара или уже нет. Quote Link to comment Share on other sites More sharing options...

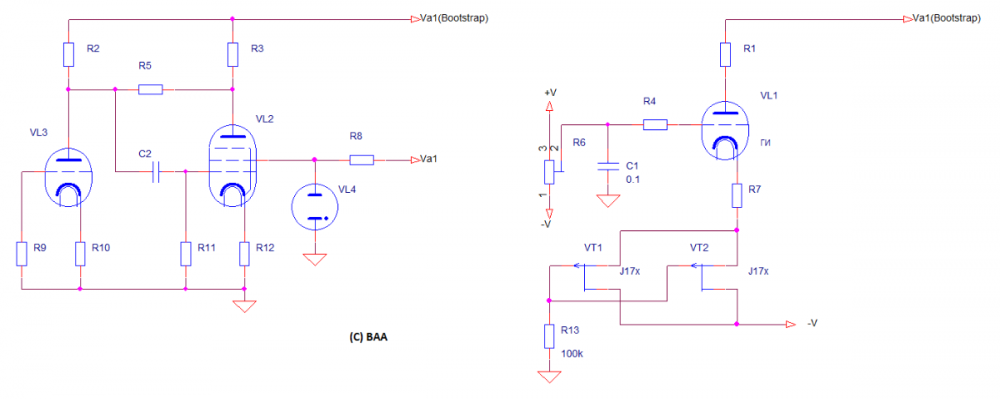

BAA Posted April 15, 2022 Author Share Posted April 15, 2022 Или так Все cross-coupled имеет ПОС больше или меньше, что полезно для искажений. Пойду рисовать параллельную ООС, в пентодном каскаде. 1 Quote Link to comment Share on other sites More sharing options...
BAA Posted April 16, 2022 Author Share Posted April 16, 2022 Разбираемся дальше. Есть Ложников и Сонин и схема, см пост KAA. Как говорится читаем первоисточники - резисторы R1 и R7 выбираются из необходимого режима нижних, по схеме, ламп, для работы в точке с большей крутизной. стр. 69 Используя предыдущие рассчеты имеем R1,7 порядка 150 кОм. Quote Link to comment Share on other sites More sharing options...
BAA Posted April 16, 2022 Author Share Posted April 16, 2022 №3, собственно. Quote Link to comment Share on other sites More sharing options...
BAA Posted April 17, 2022 Author Share Posted April 17, 2022 Cобственн 2 варианта. Есть у меня керамические новосибирские ГИ. Если возбуждаться не будут то пробую каскод с полевым повторителем. Если будет то 2-х какскадный с параллельной ООС по напряжению. Рабочий ток около 15 мА. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted April 17, 2022 Share Posted April 17, 2022 15.04.2022 в 16:38, BAA сказал: Сдаётца мне, ООС там надобнобы не туда. Это как-то вот так, и катодные повторители по вкусу... Но сопсно, оно вообще про другое Quote Link to comment Share on other sites More sharing options...
BAA Posted April 17, 2022 Author Share Posted April 17, 2022 (edited) Ну вот, даже попробовать не дают 😞 "Больной, расскажите, как вы страдаете от ваших извращений! Что вы доктор! ..." По мере натурного макетирования обязуюсь докладывать. Edited April 17, 2022 by BAA 1 Quote Link to comment Share on other sites More sharing options...
