Recommended Posts

Posted

Коллеги, вопрос от забывчивого. Когда-то в журнале Радио (скорее всего, в 80-е годы, но может и позже) была опубликована схема усилителя на скоростных транзисторах КТ904/914 с регулировкой усиления в петле обратной связи. Я в своё время кучу журналов перелопатил (часть у меня утрачена), но так её и не нашёл, и в Сети не нашёл. Может, кто-то помнит?..

Posted

Единственное упоминание этой пары в звуковом усилителе - Радио, 1994, №2, с. 12, 13, но эта пара в драйвере, а выход на 2Т908А/4хКТ932Б...

Делал как-то широкополосный параллельный повторитель на них, взяв за исходную схему Агеева (кажется).

Posted
6 часов назад, alss сказал:

Единственное упоминание этой пары в звуковом усилителе



Благодарю, коллега, я понимаю, о какой схеме Вы пишете. Это не та.

Posted

Возможно эта, Радио №9-86 г. стр.38. На нее есть отзыв ,,

А я у себя слушал и более линейные более современные аппараты.

Но всё равно КП904 умывает их.".

Posted (edited)

ТС спрашивает за КТ, тем более комплементарную пару, а не за полевики, это таки разница имеется;)

КАА, м. б., это не Радио, а что-то типа ПТЭ, Спецрадиоэлектроника, ПСУ, ПНИ и т. п., если к ним имелся доступ. Мой архив по ПТЭ упоминает 100-ваттный усилитель, но только с одним КТ904 в схеме...

О! Г3-112 имеет выходной усилитель на этой паре! И это полоса 10 Гц - 10 МГц без спадов на краях.



Edited by alss
Posted
1 час назад, alss сказал:

КАА, м. б., это не Радио,



Да вроде Радио... Причём вроде схема была довольно простая и возможно даже без дифкаскада на входе (хотя м.б. это ложная память), и в ней имелась петля регулируемой ОС с переменником, посредством которого регулировалось усиление.

  • 3 years later...
Posted

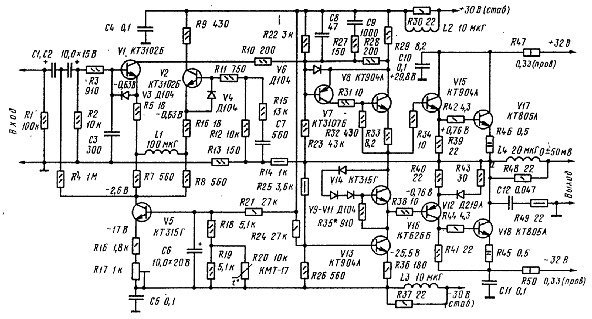

Радио, 1980, №7, с. 36, 37 (ретроповтор в Радио, 2005, каком-то).

Если заменить КТ626А на КТ914А (скорее всего отсутствовавший в 1980-м в широком доступе) и использовать как описано в статье R13 для регулировки коэффициента передачи, то запросу соответствует.

Posted

Не этот. В этой схеме нет переменного резистора, а в той он точно был.
