Но не покойного Александр Юрьича Рикошета, а г-на Лейкина.

Дело было так... (с) https://youtu.be/h5h5im4pFgk?t=2202 - НИИРПА имени Попова получил задание партии и правительства учинить студийный монитор.
Ну и... учинил. Как легко заметить - из ыдевяносто. "И пятидесяти лет не прошло", как нашлось и описание.




Akm-2_Maly_Ch_1.pdf Akm-2_Maly_Ch_2.pdf

Link to comment
Share on other sites

Дмитрий, прикольная вещь. Описание забавное, особенно параметр п 3.8 "уровень собственных шумов по звуковому давлению... не более 30 дб".

Да еще и Кикабидзе с его водопадом по ссылке.... Его куда прикрутить?

Link to comment
Share on other sites

А вот АКМ-1 таки хорошо звучал, на 10ГД-29 и номерных 3ГД-15М. Встроенный усилитель - ламповый двухтакт УК-4.



Edited by alss
добавил фото
Link to comment
Share on other sites

Да, это серьёзная штука была.

Усилитель в АКМ-2 - рыдалово, конечно, тотальное в своей завершённости...

Link to comment
Share on other sites

По этой ссылке  описание и фото внешнее и внутренностей, начинки: Отечественных студийных мониторов АС (АКМ-1, АКБ-1 и др.)

http://rt20.mybb2.ru/viewtopic.php?f=5&t=92266

    Информация про Большой и редкий монитор АКБ-3  - трёхполосные мониторы 1989 года,  производства СССР  Опытного завода при ВНИИРПА.

В верхней части трапециобразного корпуса расположено двухполосное коаксиальное СЧ-ВЧ звено, а  внизу установлен  НЧ динамик. Монитор имеет регуляторы уровня СЧ и ВЧ позволяющий менять "наклон" АЧХ.

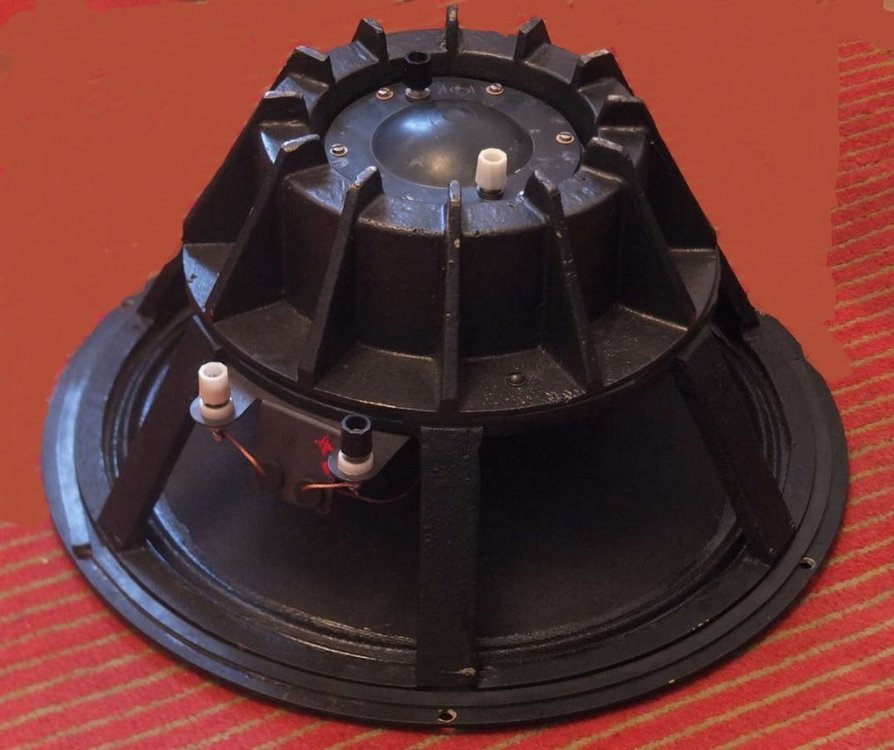

     Коаксиальный СЧ-ВЧ, характеристики:
 250 - 25 000 Гц., чувствительность: 94дБ/Вт.
КНИ (измеренный при 105дБ) - менее 2%
(Купольный алюминиевый диффузор ВЧ излучателя имеет диаметр 50мм, изготавливался методом холодного прессования с последующей обработкой анодным оксидированием. Подвес изготовлен из шёлка, а однослойная звуковая катушка намотана алюминиевым проводом.
Среднечастотный излучатель диаметром 315мм (12") имеет конусный диффузор с экспоненциальной формой образующей, материал - 80% сульфатная целлюлоза, 20% волокна шерсти. Подвес СЧ излучателя выполнен из того же материала, что и диффузор, отформован как одно целое с диффузором).

    НЧ динамик 15" (380мм), характеристики:
 40 - 1000 Гц., чувствительность: 94дБ/Вт
КНИ (измеренный при 105дБ) - 3% в диапазоне 63 - 250 Гц.
(Диффузор НЧ динамика конусный, с тыльной стороны вклеены дополнительные радиальные рёбра жёсткости, а по внешнему диаметру диффузора отформовано окружное ребро "отгиб".
Материал диффузора - сульфатная целлюлоза с пропитками полиизобутиленом и нитроцеллюлозным лаком. Подвес изготовлен из пенополиуретана).



   Сюда залил ролик с Александром Войшвилло, интервью 2007 (который во время этого интервью работал старшим инженером-разработчиком АС в фирме JBL), рассказывал о своей работе во ВНИИРПА, в том числе и о разработке линейки контрольных мониторов по заказу Гостелерадио.
Он упоминает про АКБ-3: во время "приёмки" готового изделия, звукорежиссёрами Гостелерадио проводилось экспертное "слепое" прослушивание этих мониторов в сравнении с мониторами фирмы Танной - модель "Classic Monitor". И в этом сравнительном испытании, вопреки ожиданиям звукорежиссёров, победили АКБ-3.

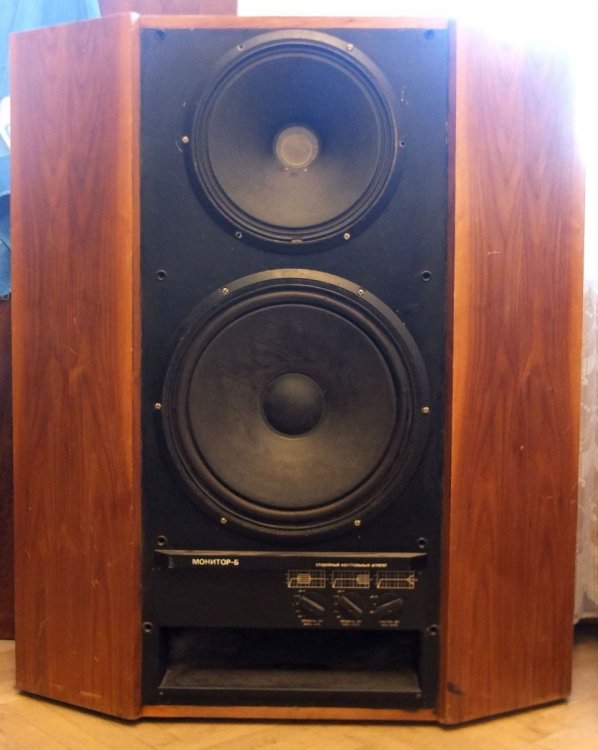

Monitor 3W.jpg

Galet Monitor 3W.jpg



Edited by May
  • Like 2
Link to comment
Share on other sites

23 часа назад, Ден123 сказал:

Его куда

Да не Кикабидзе, а Водопады им. Вахтанга Кикабидзе. Вы же не смотрели, что там...

"Дело было так...

...разобрав колхозный трактор - Юра микшер сколотил..."

19 часов назад, KAA сказал:

Усилитель в АКМ-2 - рыдалово, конечно

Якобы парочка  лежит в Тёплом Стане напротив бывшего аэродрома.
http://retromap.ru/061942_z16_55.606475,37.505950
Грозились принести, но там болтууун...
