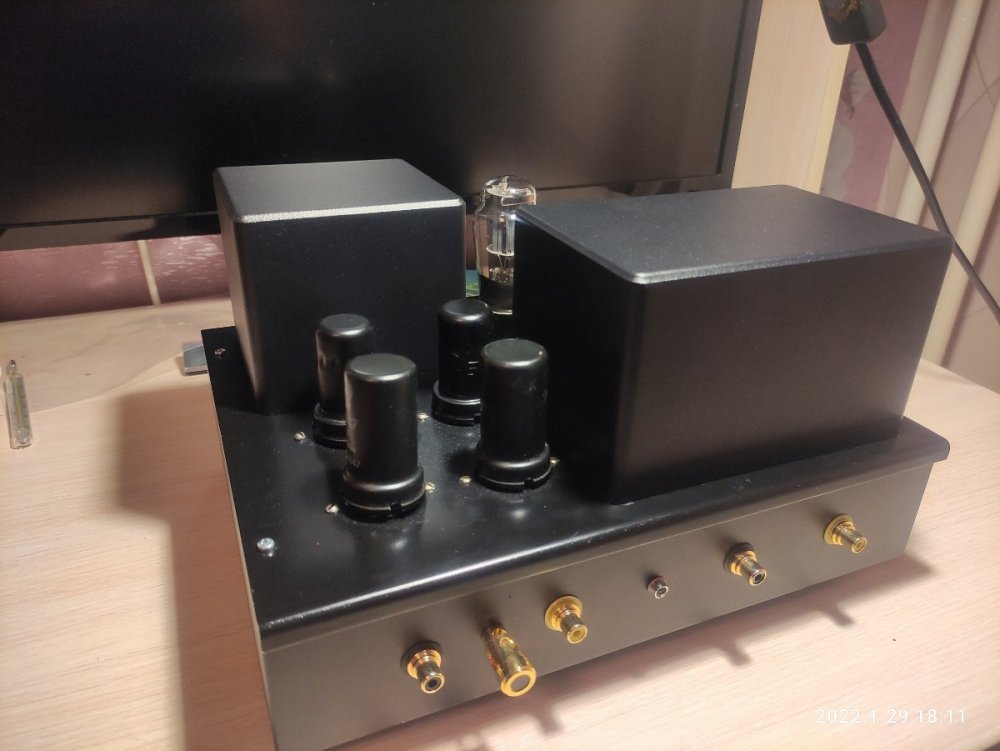

ВИТАЛЯ 1982 Posted January 29, 2022 Share Posted January 29, 2022 Собрал корректор на 6ж4 с трансформаторным выходом. 2 Quote Link to comment Share on other sites More sharing options...
alss Posted January 29, 2022 Share Posted January 29, 2022 Схема своя или по одесским мотивам? Интересует ток покоя первой лампы и ее включение - пентод или триод. 1 Quote Link to comment Share on other sites More sharing options...
ВИТАЛЯ 1982 Posted January 29, 2022 Author Share Posted January 29, 2022 Первая лампа в пентоде, коррекция в аноде, ток 10 мА. Выходная в триоде, ток 10 мА Quote Link to comment Share on other sites More sharing options...
ВИТАЛЯ 1982 Posted January 29, 2022 Author Share Posted January 29, 2022 1 Quote Link to comment Share on other sites More sharing options...

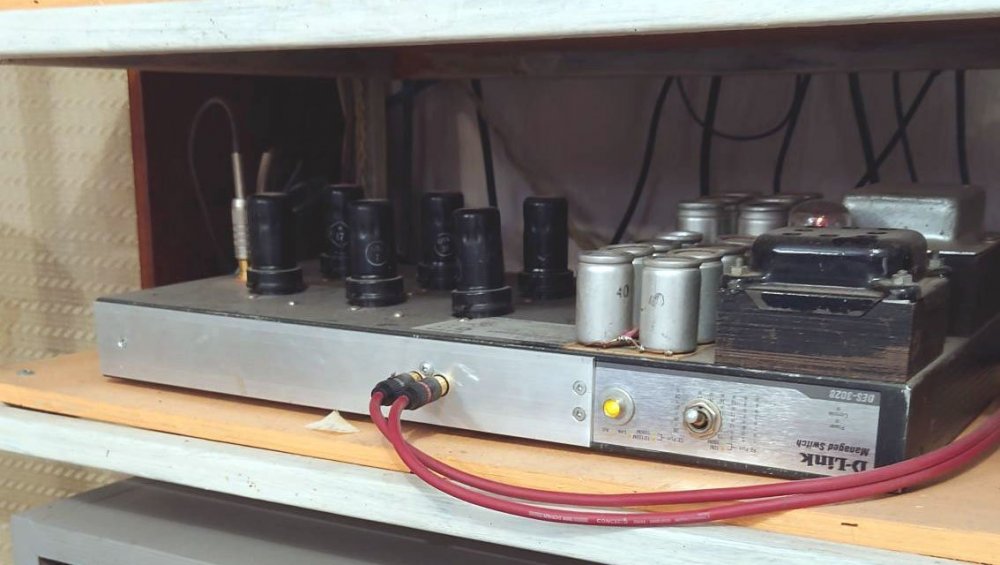

Phlanger Posted January 29, 2022 Share Posted January 29, 2022 ...дело было лет пять назад и мы тогда не садились трансформатыров у меня не было. Поэтому на выходе катодный повторитель, ну нравятся они мне. Всяческие поклоны Сергею Торопову, "корректоры нашего городка". 6Ж4 оказалась прекрасной штукой. Я за микрофонный эффект беспокоился сначала, оказалось - всё в порядке с ним. 1 Quote Link to comment Share on other sites More sharing options...
ВИТАЛЯ 1982 Posted January 29, 2022 Author Share Posted January 29, 2022 9 минут назад, Phlanger сказал: ...дело было лет пять назад и мы тогда не садились трансформатыров у меня не было. Поэтому на выходе катодный повторитель, ну нравятся они мне. Всяческие поклоны Сергею Торопову, "корректоры нашего городка". 6Ж4 оказалась прекрасной штукой. Я за микрофонный эффект беспокоился сначала, оказалось - всё в порядке с ним. Да, лампа замечательная, без выходного трансформатора тоже отличный звук! Quote Link to comment Share on other sites More sharing options...
KAA Posted January 29, 2022 Share Posted January 29, 2022 Раз тема вышла за рамки внешнего вида изделия - перетаскиваю в усилители. Quote Link to comment Share on other sites More sharing options...
Drakon Posted January 29, 2022 Share Posted January 29, 2022 1 час назад, Phlanger сказал: ...дело было лет пять назад и мы тогда не садились трансформатыров у меня не было. Поэтому на выходе катодный повторитель, ну нравятся они мне. Всяческие поклоны Сергею Торопову, "корректоры нашего городка". 6Ж4 оказалась прекрасной штукой. Я за микрофонный эффект беспокоился сначала, оказалось - всё в порядке с ним. КП на 6ж4 в пентоде или триоде? Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 29, 2022 Share Posted January 29, 2022 До такого овоньгордизьма, как пентодные катодные повторители, я ещё не дошёл. Нутоисть пока не знаю, зачем такое нужно. Quote Link to comment Share on other sites More sharing options...
KAA Posted January 30, 2022 Share Posted January 30, 2022 1 час назад, Phlanger сказал: До такого овоньгордизьма, как пентодные катодные повторители, я ещё не дошёл. "Это зря, Джар-Джар"... У пентодного КП а) выше коэффициент передачи, б) гораздо больше максимальный размах выходного напряжения без компрессии положительной полуволны, в) лучше импульсные характеристики, г) меньше выражены эффекты от отрицательной составляющей входного сопротивления при работе на ёмкостную нагрузку (см. также в). 1 Quote Link to comment Share on other sites More sharing options...
Некто Posted January 30, 2022 Share Posted January 30, 2022 9 часов назад, ВИТАЛЯ 1982 сказал: Да, лампа замечательная, без выходного трансформатора тоже отличный звук! Но излишнее усиление. Понижающий 2:1 трансформатор - правильное решение преобразования излишков усиления в низкое выходное. Quote Link to comment Share on other sites More sharing options...
ВИТАЛЯ 1982 Posted January 30, 2022 Author Share Posted January 30, 2022 И выходное высоковато, но звук супер. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 30, 2022 Share Posted January 30, 2022 1 час назад, Некто сказал: излишнее усиление Пентод на входе, второй каскад триодом... Сразу скажу, "в этом смысле" ничего не мерял, ну может, выхлопа там будет около Вольта или полутора. Если второй источнег сигнала какаянть ЦАПа или бытовой седюковод - в принципе, то, что надо. 48 минут назад, ВИТАЛЯ 1982 сказал: звук супер. Да, записавшие все эти фонограммы звукорежиссёры сразу молча шагают гуськом к ближайшему забору и там дружно рыдаютъ от ощущения собственной бездарности. Quote Link to comment Share on other sites More sharing options...
alss Posted January 30, 2022 Share Posted January 30, 2022 Спасибо. Сильнотоковый режим первого каскада (ну, не 20 одесских миллиампер, но все равно хорошо) позволяет пропускать сигналы от царапин без их акцентирования. 6Ж4 набирал где только мог - и не зря. Quote Link to comment Share on other sites More sharing options...

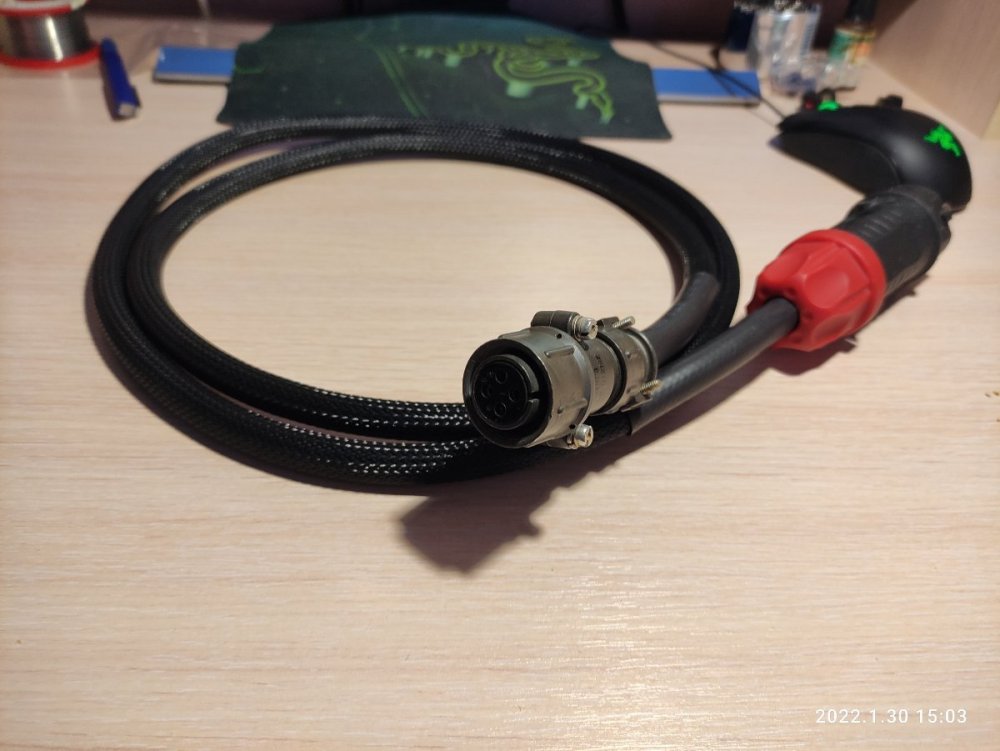

ВИТАЛЯ 1982 Posted January 30, 2022 Author Share Posted January 30, 2022 Вот и питающий кабель для него Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 30, 2022 Share Posted January 30, 2022 Один конец реально прекрасен. Quote Link to comment Share on other sites More sharing options...
Ollleg Posted February 1, 2022 Share Posted February 1, 2022 Интересно, кроме Сакумы и Лихницкого, кто нибудь пробовал в корре второй лампой ел34? Напишите, чем закончилось. Спасибо. Quote Link to comment Share on other sites More sharing options...
Xpюн22 Posted February 2, 2022 Share Posted February 2, 2022 (edited) И неоднократно. И ей подобные. "Всё закончилось" тем, что регулярно применяем. По мере надобности и возможности. Не сказал бы что ел34 оптимальна на выход фоно, тем более на вход. В т ом числе с учётом нынешнего ценника. Но не возбраняется. Тема, замечу, однако, про 64Ж! Edited February 2, 2022 by Xpюн22 Quote Link to comment Share on other sites More sharing options...
KAA Posted February 2, 2022 Share Posted February 2, 2022 Что за нужда пихать хорошие лампы туда, куда они не предназначались, да ещё и во включении, под которое они отродясь не были заточены... 1 1 Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 2, 2022 Share Posted February 2, 2022 20 часов назад, Ollleg сказал: Напишите, чем закончилось. Закончилось, вангую, тем же, чем и всегда - Возгласаме в мурзилках, историями про Чюрующщяе Пеняюие, рассказанными в интернетах, и так далее. Упомянутый выше Сакума - только т-с!-с!-с!, а то с некоторыми сделаеца припадок - вообще-то не инженер, а владелец ресторана. Кабатчик. Древнее и вполне почтенное занятие, но при чём тут электроника? Ну паяет человек на досуге что-то, ну молодец... А так - катодный повторитель же... Цепляем на выход. На 6Ж4. Для начала в триодном включении. ...нет, если поблизости водятся любители регуляторов громкости сопротивлением пять Ом, то на выход корректора можно сразу ГУ-48, конешно... Quote Link to comment Share on other sites More sharing options...
CHEL_EV Posted February 3, 2022 Share Posted February 3, 2022 (edited) А 6Ж3 сюда пробовали? Подборка от С. Ю. Т Edited February 3, 2022 by CHEL_EV 1 Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 3, 2022 Share Posted February 3, 2022 (edited) Рекомендуемое изменение схемы - емкость конденсатора в цепи экранной сетки желательно уменьшить раз в 100, иначе этот конденсатор будет разряжатся/заряжатся через эту сетку при переходных процессах до полного выгорания. Закон энергии конденсатора E=(CU^2)/2 пока никто не отменял. Что-бы избежать возникновения ООС на низких частотах напряжение на экранную сетку желательно подавать с источника питания с низким выходным сопротивлением, например через эммитерный повторитель. Edited February 3, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
Phlanger Posted February 3, 2022 Share Posted February 3, 2022 Есть китайские стабилитроны на 150 Вольт, к примеру. Quote Link to comment Share on other sites More sharing options...
Zampotech Posted February 3, 2022 Share Posted February 3, 2022 (edited) 8 минут назад, Phlanger сказал: Есть китайские стабилитроны на 150 Вольт, к примеру. шумят нужно всего два резистора, один транзистор, напр. КТ940 и два конденсатора 0,1uF. Это все усложнение на оба канала. Напряжение на экранной сетке будет поднматся или опускатся пропорционально анодному напряжению, а не скачком, как в случае применения стабилитронов. Edited February 3, 2022 by Zampotech Quote Link to comment Share on other sites More sharing options...
