НИКФИ Posted January 28, 2022 Share Posted January 28, 2022 Предлагается расчет усилителя на 1626 триоде. Не сумел его приобрести, публикую чтобы не пропадать, возможно кому-то пригодится. Усилитель на 1626 триоде Дарлинг.pdf Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted January 29, 2022 Share Posted January 29, 2022 Обращаюсь к тем, кто реально делал усилитель на триоде 1626: Лампочка так и просится в раскачку с межкаскадным трансформатором к хорошему прямонакалу. Тем не менее, имея межкаскад с первичкой в 83 Гн, нижнюю частоту при токе анода 26 мА ниже 70 Гц по -3 дБ получить не смог. Где собака порылась? 1 Quote Link to comment Share on other sites More sharing options...
Некто Posted January 29, 2022 Share Posted January 29, 2022 Наверняка где-то ошибка. 1. Опишите трансформатор. Сердечник, обмотки, зазор, метод измерения L. 2. Метод измерения полосы каскада. 1 Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted January 29, 2022 Share Posted January 29, 2022 Простите, у Вас есть опыт работы с этой лампочкой? Дело в том, что трансформатор был не один, а вот лампа использовалась одна. Хотя, все возможно, но лампу я доставал из заводской упаковки, но она 40-х годов. Отзовитесь те кто реально сделал Дарлинг. Quote Link to comment Share on other sites More sharing options...
U.L.F. Posted January 29, 2022 Share Posted January 29, 2022 Сразу скажу, что сам на этих лампах ничего не собирал. Лежит квартет новых, но сколько не моделировал, всё как-то чахло с ними выходит. Знаю , что не один усилитель по мотивам Дарлинга делал на них Костя-ВКН(должны его знать по старому ещё АП). Помню точно, что он писал про 50Гц по -6дБ при 20Гн в аноде у этих лампёшек, а вот 80-100Гн для них самое то, что доктор прописал. Может появится здесь и сам всё расскажет. Quote Link to comment Share on other sites More sharing options...
Некто Posted January 29, 2022 Share Posted January 29, 2022 Прежде всего ответьте общественности на предыдущие два вопроса. Иначе очень трудно ответить на Ваш, вне зависимости от личного опыта. Да, случаются на практике чудеса. Но как правило, из-за игнорирования теории. Давайте разбираться? Quote Link to comment Share on other sites More sharing options...
Кружка Posted January 29, 2022 Share Posted January 29, 2022 5Вт в аноде, 2,5к внутренее, ВАХ в паспорте не красивые. В чем фишка? Quote Link to comment Share on other sites More sharing options...
Buran81 Posted January 29, 2022 Share Posted January 29, 2022 9 часов назад, johnson1496 сказал: . Тем не менее, имея межкаскад с первичкой в 83 Гн, нижнюю частоту при токе анода 26 мА ниже 70 Гц по -3 дБ получить не смог. Где собака порылась? 2500ом/(6.28*83)=4.8Гц Quote Link to comment Share on other sites More sharing options...
Buran81 Posted January 29, 2022 Share Posted January 29, 2022 2 часа назад, Кружка сказал: 5Вт в аноде, 2,5к внутренее, ВАХ в паспорте не красивые. В чем фишка? Раритетная ,оригинальная лампа для ценителей ретро "жанра" Отличный вариант для настольного усилителя или под наушники . Почему бы и нет. Quote Link to comment Share on other sites More sharing options...
Ден123 Posted January 29, 2022 Share Posted January 29, 2022 13 часов назад, johnson1496 сказал: Тем не менее, имея межкаскад с первичкой в 83 Гн, нижнюю частоту при токе анода 26 мА ниже 70 Гц по -3 дБ получить не смог. Где собака порылась? Добрый вечер. Johnson1496: какая нагрузка во вторичной обмотке межкаскадного трансформатора, сопротивления обмоток и Ктр? Лампочка 1626 - просто сказка, и по звучанию и по объективным параметрам. Делал на паре таких пред с трансформаторным выходом. Никаких артефактов обнаружить не удалось. Quote Link to comment Share on other sites More sharing options...
Кружка Posted January 29, 2022 Share Posted January 29, 2022 7 hours ago, Buran81 said: Почему бы и нет. Навскидку: 4п1л при большей мощности, вдвое меньшем Ri, "прямых как палка" (С) ВАХ в триоде и бросовой стоимости. Зачем? Quote Link to comment Share on other sites More sharing options...
Ден123 Posted January 30, 2022 Share Posted January 30, 2022 1 час назад, Кружка сказал: Навскидку: 4п1л при большей мощности, вдвое меньшем Ri, "прямых как палка" (С) ВАХ в триоде и бросовой стоимости. Зачем? Она красивая.... и звучит как лучшая 6с5, а в связке с гм5б/rbx300 ей нет равных. Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted January 30, 2022 Share Posted January 30, 2022 Разберусь чуть позже - нужно закончить пару выходников для УО186, но наверное сам ибо лечение по фотографии дело не слишком благодарное, даже если оно коллективное. Quote Link to comment Share on other sites More sharing options...
Ден123 Posted January 30, 2022 Share Posted January 30, 2022 37 минут назад, johnson1496 сказал: Разберусь чуть позже... но наверное сам... Мы очень на это надеемся, ибо вариантов всего 3: неисправный прибор, неверный режим и кривая нагрузка.... Это не считая возбудов и пр. прелестей. Однако хотелось бы получить ответы на вопросы, заданные ранее 😉 Quote Link to comment Share on other sites More sharing options...

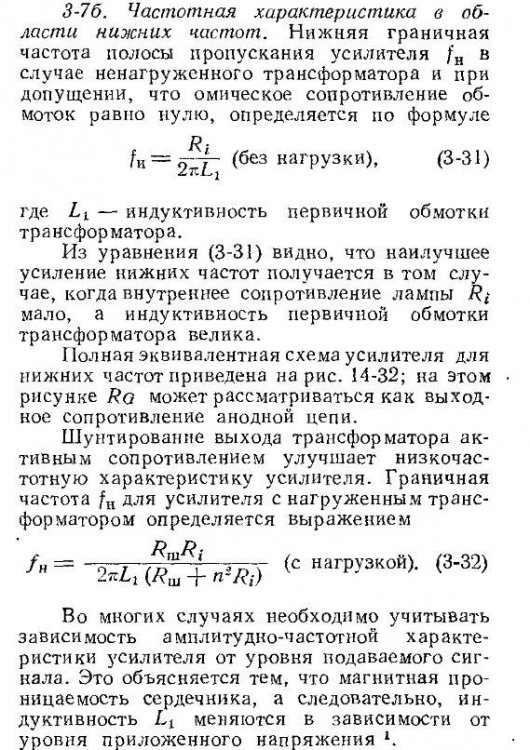

Сергей Ал. Posted January 30, 2022 Share Posted January 30, 2022 (edited) (Лэнди, стр.95) 23 часа назад, johnson1496 сказал: ...имея межкаскад с первичкой в 83 Гн, нижнюю частоту при токе анода 26 мА ниже 70 Гц по -3 дБ получить не смог. Навскидку напрашивается 2 варианта - либо индуктивность измерена без подмагничивания, либо ограничение происходит из-за применённой схемы. По 4п1л - хорошая лампа, но "звенит" - нужен отбор. Edited January 30, 2022 by Сергей Ал. Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted January 30, 2022 Share Posted January 30, 2022 Коллеги! Огромное спасибо за напоминание давно известных прописных истин. Особо умиляет требование (по другому этот пост охарактеризовать не могу) Некто представить кое-что общественности. Умеете вы отбивать желание общаться. Изначально вопрос предназначался тем, кто успешно делал каскад на этой лампочке. Задавал подобный вопрос коллеге на буржуйском Diy, так он почему-то лихо слился, тем более непонятно, что за бугром эти лампочки 3 доллара за пакет в каждом газетном киоске. Ден123, спасибо, понял, что не все потеряно. Межкаскадник 1:1, нагрузка 47 кОм (гридлик сетки), сопротивление первички 270 Ом, возбудов нет. Из извращений: сердечник C-cor сечением 4,5 см из нанокристаллического материала китайского производства. Китаец обещал инд. до 1,2 Тл., есть вероятность, что надул, хотя вид у сердечника офигительный, от немцев не отличишь. Quote Link to comment Share on other sites More sharing options...
Phlanger Posted January 30, 2022 Share Posted January 30, 2022 27 минут назад, johnson1496 сказал: Особо умиляет требование Особо умиляют поиски дяди, правда-правда что-то написавшего в тетрадях для восьмого класса. Овцелограф есть в доме? Самому глянуть, что творится на сетке выходной лампы, хотя бы - религия запрещает? Ах, овцелографа нет, есть только интернеты... Сигнал подать мимо входного каскада на эту сетку и что-то померять - тоже самому никак? Так, для начала - сердечьнег из Чюдатворныго Ойнанэкристаллического кровельного железа зазор имеет, или как всегда? Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted January 30, 2022 Share Posted January 30, 2022 Вопрос был задан конкретным лицам. Прошу не коверкать русский язык, хоть Вы и модератор. И осциллограф и генератор и вольтметр переменного тока и тридцатилетний опыт работы с измерительными приборами. И почти уверенность в Ri не 2,3 кОм, а гораздо более. Для себя эту тему на этом портале закрыл. Quote Link to comment Share on other sites More sharing options...
Некто Posted January 30, 2022 Share Posted January 30, 2022 Следует-ли понимать, что Вы не будете защищать лабораторную работу и стоит вопрос об недопущении к сессии/отчислении (дальнейшему игнорированию всего Вами излагаемого)? Лихое начало! Quote Link to comment Share on other sites More sharing options...
Buran81 Posted January 30, 2022 Share Posted January 30, 2022 13 часов назад, Кружка сказал: вдвое меньшем Ri, "прямых как палка" (С) ВАХ в триоде и бросовой стоимости. Зачем? Ибо Не ВАХ едиными живет аудиофил! 1 Quote Link to comment Share on other sites More sharing options...
Buran81 Posted January 30, 2022 Share Posted January 30, 2022 1 час назад, johnson1496 сказал: Межкаскадник 1:1, нагрузка 47 кОм Поставьте 100К, а лучше бы совсем убрать резистор. Так усиление будет по максимуму . По поводу полосы в 70Гц -3дб,тут или измерительные приборы не исправны (такое тоже бывает) ,или конкретно не правильный зазор в магнитопроводе межкаскадника. 1 Quote Link to comment Share on other sites More sharing options...
johnson1496 Posted January 30, 2022 Share Posted January 30, 2022 Это означает, что положительные результаты не будут обнародованы. Quote Link to comment Share on other sites More sharing options...
Некто Posted January 30, 2022 Share Posted January 30, 2022 (edited) Мой опыт работы с трансформаторами не позволяет представить 80гн на 4,5см при 270 ом и зазоре, допускающем подмагничивание 25ма. Отсюда и были вопросы в начале темы. А мои личные вариации с 1626 (выход, драйвер, ушник и пр.) пусть не беспокоят. Сейчас важнее решить Вашу задачу. Edited January 30, 2022 by Некто 1 Quote Link to comment Share on other sites More sharing options...
Ден123 Posted January 30, 2022 Share Posted January 30, 2022 1 час назад, johnson1496 сказал: Ден123, спасибо, понял, что не все потеряно. Межкаскадник 1:1, нагрузка 47 кОм (гридлик сетки), Это и есть ответ.... 2ПФЛ=47000, откуда Ф=90 Гц. С учетом кпд, Ri, Re обмоток и пр., как раз и будет 70-80 Гц по -3 дБ Хорошо хоть 47 поставил... Снизьте сопротивление нагрузки в 4 раза и наслаждайтесь лампочкой. 1 Quote Link to comment Share on other sites More sharing options...
Buran81 Posted January 30, 2022 Share Posted January 30, 2022 1 минуту назад, Некто сказал: Мой опыт работы с трансформаторами не позволяет п редставить 80гн на 4,5см при 270 ом и зазоре, допускающем подмагничивание 25ма. Для Нанокристалического железа это действительно проблематично. Потребуется более 7000витков. Куда проще это сделать на Аморфном или HiB железе. Можно ограничится 5-5.5тыс витками. Quote Link to comment Share on other sites More sharing options...
