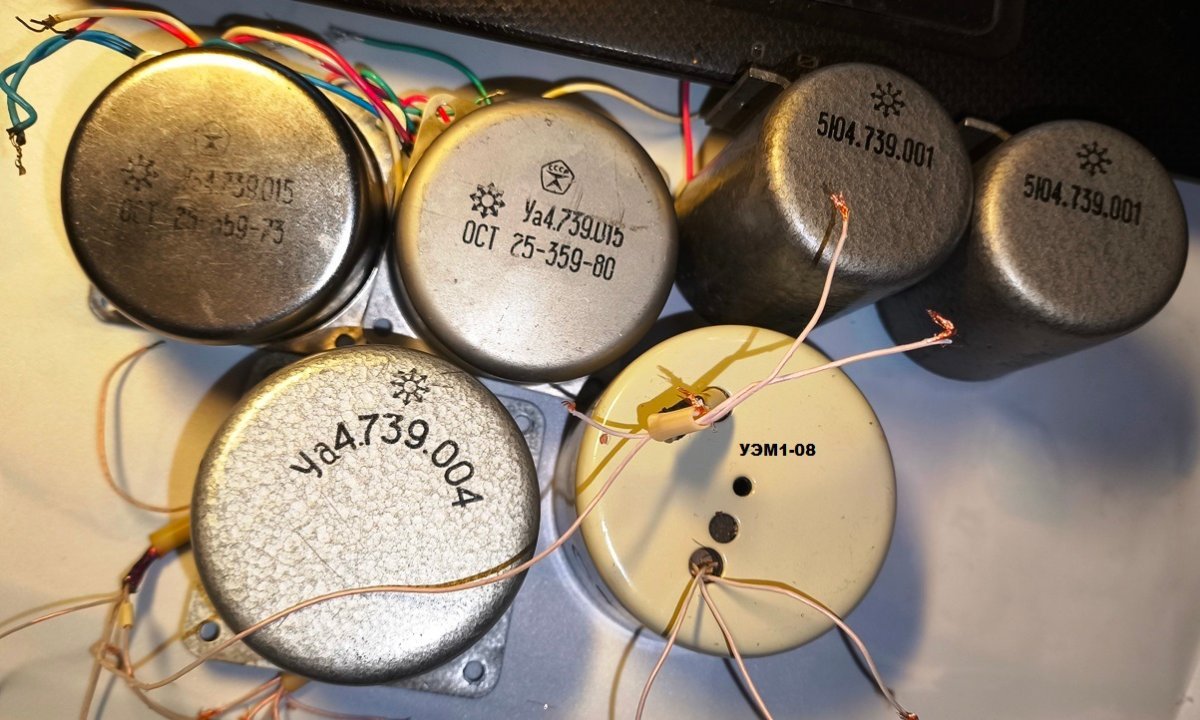

Шурик Posted May 22, 2023 Share Posted May 22, 2023 Пермаллой 79НМ от усилителей КИП, буду пополнять по мере разбора кладовки. 1. Пара самого мелкого размера, см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. 150 руб за пару. 2. Пара 5Ю4.739.001. Первички в обрыве, под перемотку. 400 руб/пара. Quote Link to comment Share on other sites More sharing options...
Шурик Posted May 22, 2023 Author Share Posted May 22, 2023 (edited) 3. Схема усилителя на фото, намоточные данные (не всех) в таблице. Тр1- модулирующие двух типов, 15 шт., 250 руб/шт. (1 тип- см справочные данные 3х обмоточного, 2 тип- первичка 100-130 Ом/ 3,5-5,2 Гн, вторичка- 600-780 Ом/ 86-100 Гн). Тр2- входной, за 5 шт 1500 руб. Тр3- переходной, за 4 шт 1200 руб. Ещё 2 пары неопознаны,трёх обмоточные. По 500 руб/ пара. У модулирующих- сборка вперекрышку с просветами, т.е. П-образные без замыкающих I-пластин., см фото., просветы на индуктивность мало влияют- обмотки 2800 витков провода 0,07 мм дают индуктивность 64-108 Гн, 640-517 Ом. Вопросы в ЛС. Edited May 22, 2023 by Шурик Quote Link to comment Share on other sites More sharing options...

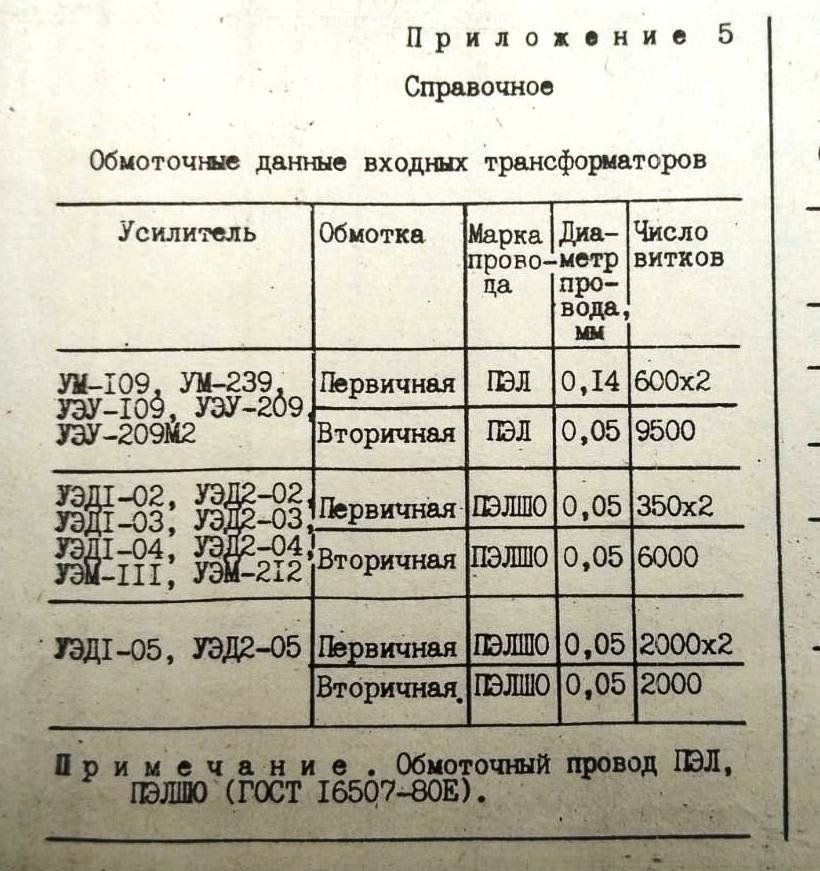

Шурик Posted May 24, 2023 Author Share Posted May 24, 2023 (edited) 4. Входные трансформаторы от усилителей УЭМ-111, намоточные данные см на фото. Одна пара с обрывами, вскрытие, 200+200 руб. Три пары подберу с близкими параметрами. Средние: сопротивление первички- 1,8-2,16 кОм, индуктивность- 127-170 Гн. Вторички целиком- 235-308 Ом/ 1,9-6,0 Гн. 500+500 руб. Цитата 5. 5Ю4.739.001 . 5 шт. Хорошие 2 пары можно собрать. Первички- 5,35-5,65 кОм/ 199- более 200 Гн, прибор не замеряет. Вторички- 148-156 Ом/ 21,3- 25,1 Гн. 500 руб/шт. 6. 5Ю4.739.000 - обрыв первички, 200 руб. Открываются легко- наждаком стачиваем со стакана припой с 2х сторон. Edited May 24, 2023 by Шурик Quote Link to comment Share on other sites More sharing options...
Шурик Posted May 25, 2023 Author Share Posted May 25, 2023 (edited) 7. Усилители УЭМ-219, 127 Вольт питание. 2 шт. Входной тр-р пермаллой. Первичка сопротивлением 5,1-5,3 кОм/ более 200 Гн, вторички с средней точкой 160 Ом/ 18 Гн. 2 т. руб за пару. Год выпуска 72 и 73. Клеммы в серебре. Могу разделить- корпуса с силовыми тр-ми отдельно, пермаллой отдельно. Одинокий входной тр-р от такого ус-ля- 500 руб. 8. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб. Принимаю заявки на ТАН от таких усилителей и др подобных на пальчиковых лампах. Фото или сообщение в ЛС . Исправные ТАН по 500 руб, горелые по 250 руб. Проданы: 3.Тр2- входной,5 шт, 1500 руб. Edited May 25, 2023 by Шурик Quote Link to comment Share on other sites More sharing options...
Шурик Posted June 6, 2023 Author Share Posted June 6, 2023 23.05.2023 в 00:25, Шурик сказал: 2. Пара 5Ю4.739.001. Первички в обрыве, под перемотку. 400 руб/пара. Резерв. 24.05.2023 в 23:41, Шурик сказал: 5. 5Ю4.739.001 . 5 шт. Хорошие 2 пары можно собрать. Первички- 5,35-5,65 кОм/ 199- более 200 Гн, прибор не замеряет. Вторички- 148-156 Ом/ 21,3- 25,1 Гн. 500 руб/шт. 6. 5Ю4.739.000 - обрыв первички, 200 руб. Открываются легко- наждаком стачиваем со стакана припой с 2х сторон. Пункты 5 и 6 скорректировал. У 3х шт первички в обрыве, под перемотку. 6 шт нормальных. Quote Link to comment Share on other sites More sharing options...
Шурик Posted July 11, 2023 Author Share Posted July 11, 2023 Всё, что осталось... 1. Пара самого мелкого размера, см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. 150 руб за пару. 3. Остались модулирующие и переходные. Штук 24 осталось. Цена 50 руб/шт. Только всё, оптом. 4. УЭМ-111, осталась пара: 1,93 кОм /280 (140+140) Ом, 143 Гн / 2,6 Гн 1,97 кОм /308 Ом(151+157) , 127 Гн / 1,9 Гн 8. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб. Фото по п.3 Quote Link to comment Share on other sites More sharing options...
Шурик Posted August 30, 2023 Author Share Posted August 30, 2023 9. Пермаллой 4.739.001 от электронных усилителей УЭУ-209М1. 2 шт. 1972 г.в.(Измеренные- 1й: 74+74 Ом/ 4,7 Гн.// 5,73 кОм/более 200 Гн. 2й: 76+76 Ом/ 5,1 Гн// 5,67 кОм/ более 200 Гн.) Намоточные см ниже. Цена за пару- 1100 руб. Quote Link to comment Share on other sites More sharing options...
Шурик Posted August 30, 2023 Author Share Posted August 30, 2023 10. Пермаллой 79 НМ. Сечение 13 *13 мм. Окно 15 *30 мм. Экран- сталь. Есть десяток шт. По 600 руб/шт. Quote Link to comment Share on other sites More sharing options...
Шурик Posted September 5, 2023 Author Share Posted September 5, 2023 30.08.2023 в 20:25, Шурик сказал: 10. Пермаллой 79 НМ. Сечение 13 *13 мм. Окно 15 *30 мм. Экран- сталь. Есть десяток шт. По 600 руб/шт. Проданы. Что осталось. 1. Пара самого мелкого размера, см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. 150 руб за пару. К этой паре есть экраны пермаллой. Ещё пару могу найти. 5. От УЭМ-111, осталась пара: 1,93 кОм /280 (140+140) Ом, 143 Гн / 2,6 Гн 1,97 кОм /308 Ом(151+157) , 127 Гн / 1,9 Гн 7. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб.(500 руб- усилитель; 500 руб.- вх транс-р) 8. Пермаллой 4.739.001 от электронных усилителей УЭУ-209М1. 2 шт. 1972 г.в.(Измеренные- 1й: 74+74 Ом/ 4,7 Гн.// 5,73 кОм/более 200 Гн. 2й: 76+76 Ом/ 5,1 Гн// 5,67 кОм/ более 200 Гн.) Намоточные см в теме. Цена за пару- 1100 руб. 3. Модулирующие и переходные- проданы все. Quote Link to comment Share on other sites More sharing options...
Шурик Posted November 1, 2023 Author Share Posted November 1, 2023 (edited) 11. Пермаллой 79НМ, сечение 12 мм, набор 15 мм. 2 шт. 1000 руб/пара. 12. Пермаллой 79НМ 1 шт и 54% никеля во втором. Были залиты компаундом, сожжены, сечение 12 мм, набор 15 мм. 2 шт. 350+250 руб. Edited November 1, 2023 by Шурик Quote Link to comment Share on other sites More sharing options...
Шурик Posted February 5, 2024 Author Share Posted February 5, 2024 (edited) Что осталось, см пункт 1. Пара самого мелкого размера, см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. 150 руб за пару. 3. Схема усилителя на фото, намоточные данные (не всех) в таблице. Есть десяток разных. 50-100 руб/шт.(пластины потоньше- дороже) 5. От УЭМ-111, осталась пара, 2*500 руб. 1,93 кОм /280 (140+140) Ом, 143 Гн / 2,6 Гн 1,97 кОм /308 Ом(151+157) , 127 Гн / 1,9 Гн 7. Усилитель УЭМ1-08, 127 Вольт, входной тр-р пермаллой. Пару пока не нашел. 1 т. руб.(500 руб- усилитель; 500 руб.- вх транс-р) 13. Пермаллой 4.739.001 от электронных усилителей УЭУ-109/209, 4 шт., параметры на фото, и 1 шт в обрыве. 4*500 руб., и 200 руб. Четвёрку 001х желательно в одни руки. Edited February 5, 2024 by Шурик Quote Link to comment Share on other sites More sharing options...
Шурик Posted February 28, 2024 Author Share Posted February 28, 2024 (edited) 14. Справа- 4.739.001, 79 НМ, сечение 8*14 мм, П+I пластины, толщина пластин 0,5 мм, катушка 4*25 мм. Экран-стакан- пермаллой 1,2 мм Слева- 79 НМ, сечение 6*10 мм, толщина пластин 0,3 мм, катушка 5*17 мм, стакан- сталь 1,3 мм. Собраны из П-пластин встречно, высота перемычки в П-части 11,5 мм, позволяет обойтись без замыкающих пластин. Есть 2х обмоточные дроссели- 23,5 Гн, 25 Ом, 2 по 600 витков диаметром 0,23 мм. Есть 2х обмоточные трансформаторы- намоточных пока не нашел. 1 тип- первичка /вторичка, 35 Ом, 5-6,5 Гн/ 71 ом, 38-40 Гн. 2 тип- 65 Ом, 14-20 Гн/ 53 Ом, 14-23 Гн. Есть пара десятков таких дросселей/ трансформаторов. Пермаллой 60х годов произ-ва. По 350 руб/шт. Всё сразу- дешевле. Edited February 28, 2024 by Шурик Quote Link to comment Share on other sites More sharing options...
Шурик Posted March 11, 2024 Author Share Posted March 11, 2024 05.02.2024 в 21:14, Шурик сказал: 13. Пермаллой 4.739.001 от электронных усилителей УЭУ-109/209, 4 шт., параметры на фото, и 1 шт в обрыве. 4*500 руб., и 200 руб. Четвёрку 001х желательно в одни руки. Эти проданы. 28.02.2024 в 22:39, Шурик сказал: Слева- 79 НМ, сечение 6*10 мм, толщина пластин 0,3 мм, катушка 5*17 мм, стакан- сталь 1,3 мм.Есть пара десятков таких дросселей/ трансформаторов. Пермаллой 60х годов произ-ва. По 350 руб/шт. Всё сразу- дешевле. Эти в наличии. Quote Link to comment Share on other sites More sharing options...
Шурик Posted September 8, 2024 Author Share Posted September 8, 2024 Такой набор: см. п. 1. 3 шт. см фото. Первичка- 1,5 Ом/ 0,08Гн, вторичка- 1,7 кОм/ 24 Гн. см. п. 3. 5 пар. 1 пара тонкого железа. 3 пары потолще. 1 пара с просветами. Схема усилителя, намоточные данные и фото выше. И самая мелкая пара- в нагрузку. За всё 800 руб. Вопросы в ЛС. Quote Link to comment Share on other sites More sharing options...
Шурик Posted November 3, 2024 Author Share Posted November 3, 2024 15. Слева на фото пермаллоевый тр-р от немецкого приёмника 1937 года (по легенде). Одна обмотка в обрыве, вторая- 90 Ом, 16,5 Гн. 500 руб. 16. В центре и справа пара 79НМ 4.731.034 сечением 12*17 мм, габарит по железу снаружи- 42*42 мм. Коробка- экран- 2*5 слоёв пермаллоя 0,05 мм. Одна обмотка- 466/439 Ом, 7,3/7,3 Гн. Вторая- 179/173 Ом, 1,9/1,9 Гн. 2000 руб. за всё. Quote Link to comment Share on other sites More sharing options...
Шурик Posted January 10 Author Share Posted January 10 03.11.2024 в 20:02, Шурик сказал: 16. В центре и справа пара 79НМ 4.731.034 сечением 12*17 мм, габарит по железу снаружи- 42*42 мм. Коробка- экран- 2*5 слоёв пермаллоя 0,05 мм. Одна обмотка- 466/439 Ом, 7,3/7,3 Гн. Вторая- 179/173 Ом, 1,9/1,9 Гн. 2000 руб. за всё. Уточнил, перемерял- Никель 50%, 50НХС, 1600 руб. за пару трансформаторов и коробок-экранов. 17. И пара таких же без коробок, 50НХС, 600 руб. 2 обмотки: 400+400 вит. диаметром 0,25 мм и 2000 вит диаметром 0,1 мм. + запасные катушки. Quote Link to comment Share on other sites More sharing options...
Шурик Posted January 10 Author Share Posted January 10 18. Мелкий пермаллой сечением 5*5 мм на 2х катушках. 2 обмотки: 2*750 вит 0,1 мм и 2*300 вит 0,1 мм. Индуктивности- 0,3 и 4,1 Гн. Часть обмоток в обрыве. Поэтому как металлолом. 400 руб за всю кучу. Quote Link to comment Share on other sites More sharing options...
Шурик Posted January 17 Author Share Posted January 17 11.01.2025 в 01:44, Шурик сказал: 18. Мелкий пермаллой сечением 5*5 мм на 2х катушках. 2 обмотки: 2*750 вит 0,1 мм и 2*300 вит 0,1 мм. Индуктивности- 0,3 и 4,1 Гн. Часть обмоток в обрыве. Поэтому как металлолом. 400 руб за всю кучу. Этот пермаллой 50НХС. Quote Link to comment Share on other sites More sharing options...
