SE на Г-811

[Phlanger]

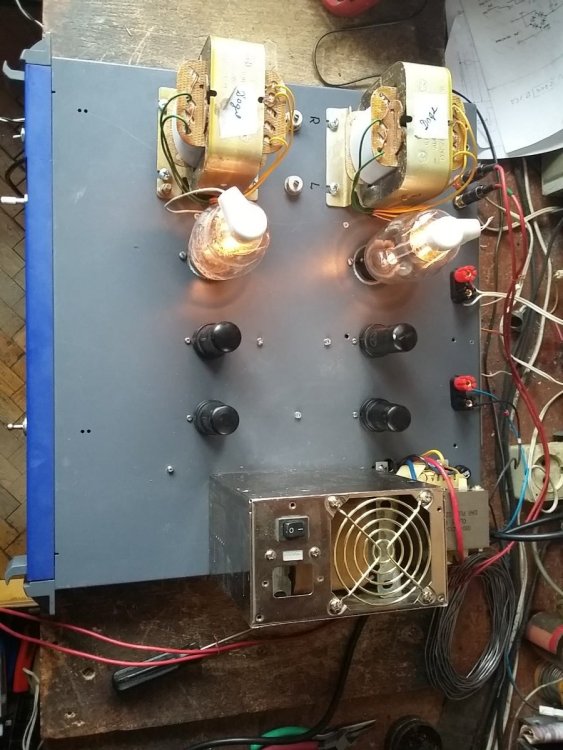

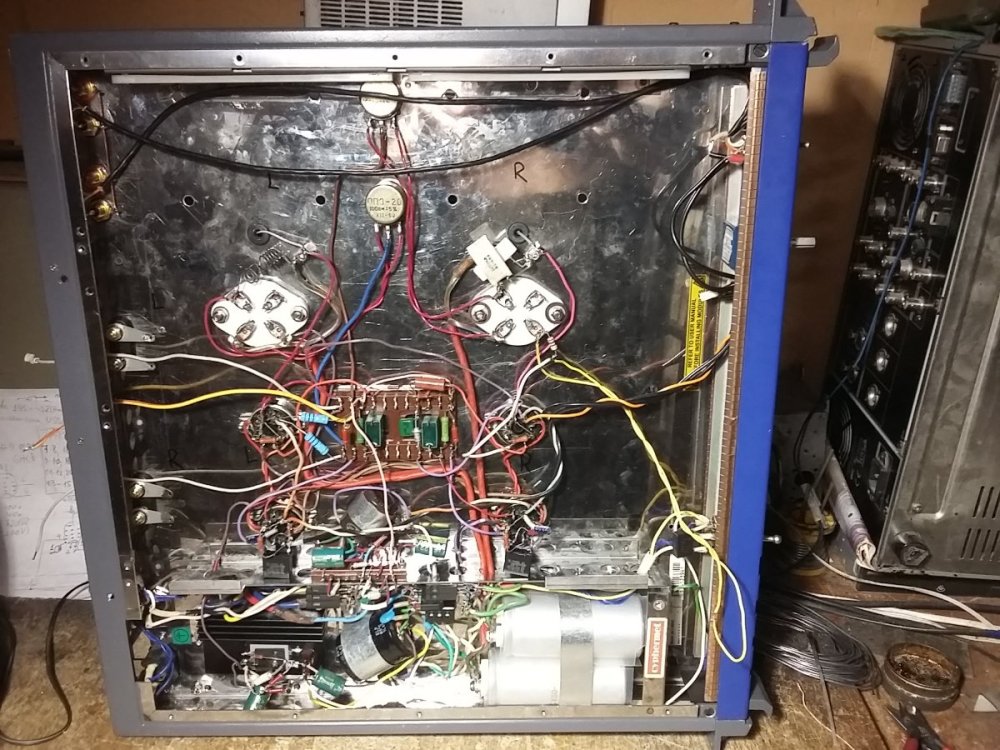

Мимоходом... эээ... ненароком тут сваял. Подозреваю, к утру ненарок распухнет и станет мешать ходить, но.

Если кого заинтересуют подробности - буду излагать по мере сил.

[Александр]

А что за симпатичные железные в раскачке?  Если с ненароком всё нормально, чиркните схемку ненароком....... ежели не затруднит.......

[Buran81]

22 часа назад, Phlanger сказал:

буду излагать по мере сил.

Я так понимаю что смещение и питание вых.ламп у вас стабилизированное?

[aleks8845]

25.01.2023 в 22:44, Phlanger сказал:

Если кого заинтересуют подробности - буду излагать по мере сил

Конечно интересуют, схема и ТВЗ😉

[Buran81]

Я думаю (но могу конечно ошибаться), Дмитрий применил стандартное решение для этой лампы. Т.е схема со стабилизированным питанием  анодов и смещения вых.ламп. Плюс ко всему катодный повторитель , ну и достаточно крупный ТВЗ  (размера подобный ОСМ 0.4). Ибо вых.мощность там получается высокая ,ватт 15, а вых.лампа имеет большое внутр.сопротивление.

Edited February 14, 2023 by Buran81

[Константин]

Остаётся лишь догадываться, камрад куда-то пропал (

[Buran81]

Надеюсь у него все в порядуе!  А то времена сейчас очень смутные (мягко говоря)

[rexy1948]

Делал в свое время мой приятель усилитель СЕ на 811-ой. Причем выходники были от Соутера, если не ошибаюсь модели 08 на М6. Увы, по звуку  далеко не айс ... Но грелись однозначно - он верхнюю панель набрал из дуба, так через некоторое время такие щели появились... Рассохлось, одним словом. Но подвал проветриваться стал получше. Не рекомендую с ними связываться.

Edited June 16, 2023 by rexy1948

[KAA]

У 811-й есть менее мощная и менее проблемная "младшая сестра" - 809.

[rexy1948]

21 минуту назад, KAA сказал:

У 811-й есть менее мощная и менее проблемная "младшая сестра" - 809.

Есть такая в природе, но не наша, у меня такая была тоже,  ее пробовали. Вот она уже звучит на самом деле. Внутреннее сопротивление и мю существенно меньше, чем у 811.



809.pdf

[KAA]

У меня таких было много в своё время. Отличная лампа.

[rexy1948]

Мне нравятся лампы с торированным катодом. И ГУ-48 в том числе....

[Buran81]

7 часов назад, rexy1948 сказал:

Делал в свое время мой приятель усилитель СЕ на 811-ой. Причем выходники были от Соутера, если не ошибаюсь модели 08 на М6. Увы, по звуку  далеко не айс

ИМХО.Выходники тут оказались слабым звеном. У лампы слишком  большое ,внутр.сопротивление. Нагрузка 3.5Ком, плюс железо так себе, вот и разочарование((

[KAA]

1 час назад, Buran81 сказал:

Нагрузка 3.5Ком,

Шишидо грузил 811А на 3,5К в режиме 430 В, 100 мА, +26 вольт на сетке.

[rexy1948]

У меня есть фото из книги Шишидо - практически все схемы и таблицы. Правда, объем приличный в общей сложности. Саму книгу я продал (она на японском), но фото не страниц, а схем и таблиц на всякий случай в копилку сделал...

16 часов назад, KAA сказал:

Шишидо грузил 811А на 3,5К в режиме 430 В, 100 мА, +26 вольт на сетке.

Насколько я помню, он возился с 801-ой, грузил ее на низкоомный выходник, анодное ставил 190 вольт, ток 90 мА, токи сетки были дикие, но он писал в своей статье в Вестнике АРА (перевод на русский), что она по звуку в таком режиме сочетала низ 50-ки, а середину и верх - 45-ки...

Edited June 17, 2023 by rexy1948

[KAA]

17.06.2023 в 14:43, rexy1948 сказал:

с 801-ой,

Шишидо с чем только не возился. 801, 811, 830, 838 и хз ещё что.

801 любит Исао Асакура, но он её грузит на свои трансформаторы 10/14. Он мне присылал свою отработанную схему на 801А, но куда-то я её задевал...

[rexy1948]

Где-то у меня завались схемы усилителя на лампах 811/572 с общей сеткой. Вот это действительно работает неплохо.
