 Давно хотел причесать у себя вопрос коммутации электропитания, да всё как-то руки не доходили.
Приобретать начальные изделия не понятного качества и происхождения не хотелось; с запросами брендов жаба не соглашалась.

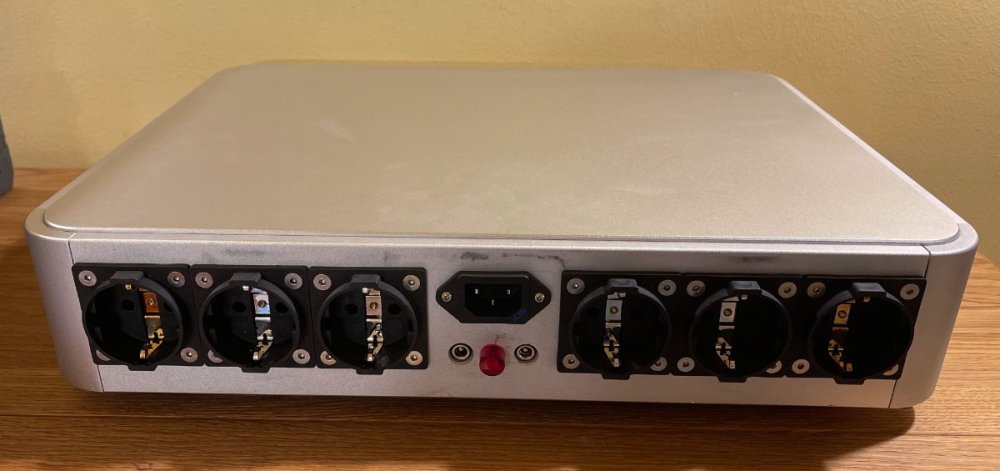

 В какой-то момент для будущего распределителя были заказаны розетки Furutech FI-E30 в золотом и родиевом вариантах, но подобрать подходящие корпуса оказалось задачей. Вариант изготовления классического “удлинителя” также не воодушевлял.
 Полистав Ali внутренний консенсус остановился на полноразмерном корпусе в стиле основных компонентов системы. В хозяйстве нашлись добротные комплектующие индустриального класса прозябающие без дела. Не хватало самой малости.
  В итоге возник компонент, аналоги которого, лично мне, на глаза не попадались.

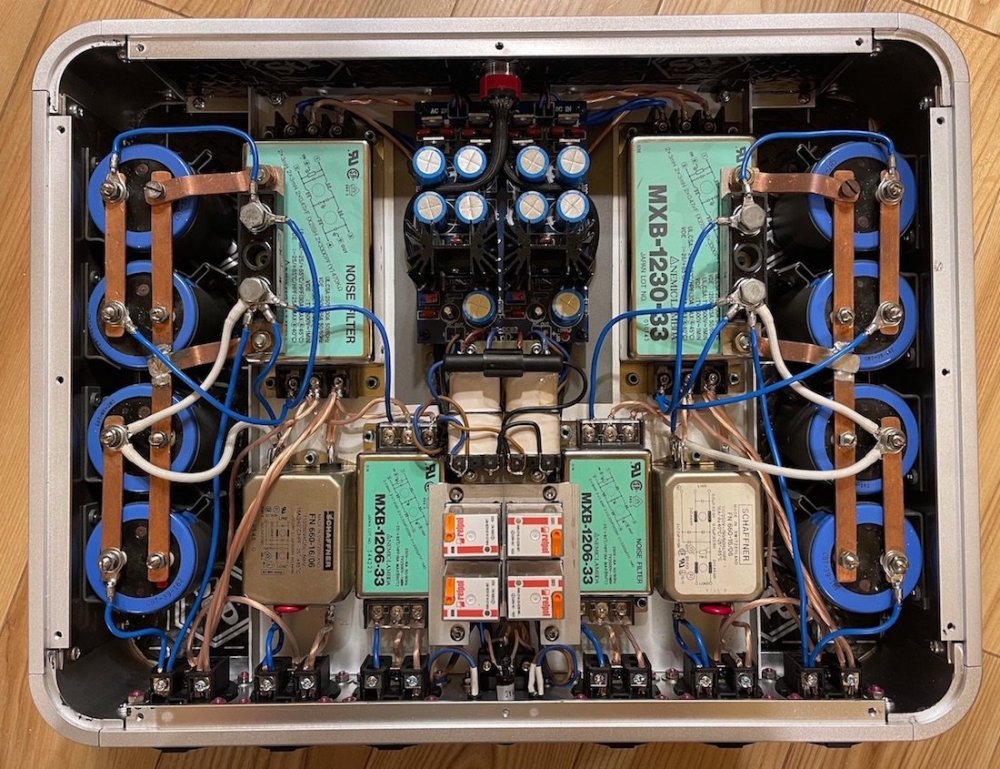

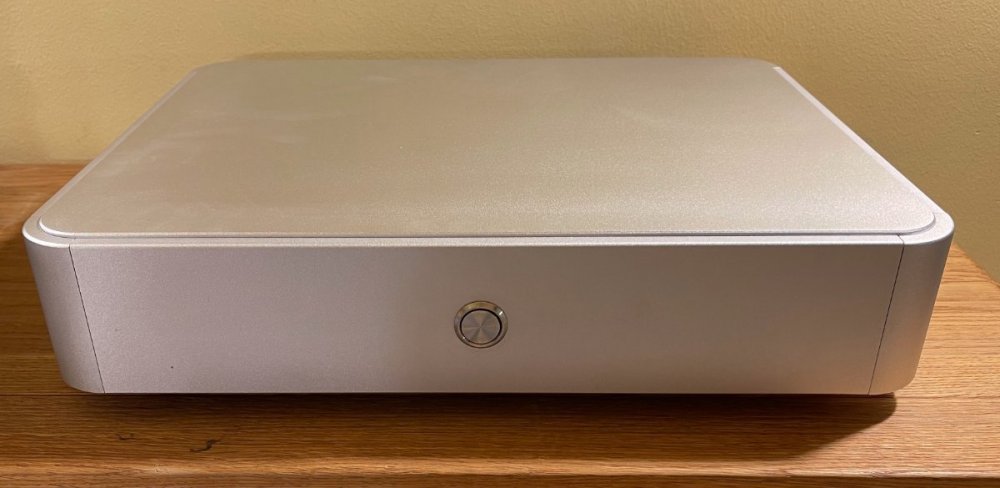

  Во первых, это качественный распределитель питания с индикацией положения подходящей фазы. В нём размещены два идентичных фильтра постоянки на каждые 3 розетки с дополнительной развязкой EMI фильтрами. Плюс личное пожелание - два линейных стабилизированных выхода по 12в (в других условиях могут быть использованы как триггер). Мне также удобна возможность подать питание на все устройства одной кнопкой.




  • Like 1
Link to comment
Share on other sites

 У меня есть PerfectWave PowerPlant 5 Regenerator. Пробовал его на источник сигнала + питание анодного моноблоков. Всю систему он не тянет. Перекочевал во вторую систему в итоге.

 Возможно, использование добротного РТ или соответсвующего регенератора принесло бы и более ощутимый результат, но у меня потребление моноблоков больше киловатта. Место для размещения весьма ограничено. Со всеми вытекающими.

Link to comment
Share on other sites

Добротный получился аппарат.

Вопрос по входному разъему. Почему не сделали несъемный сетевой кабель хорошего сечения (3*2,5 или более), а поставили входной разъем?

Чтобы иметь возможность тестировать сетевые кабели?

По сравнению с шинами на фильтрах постоянки входной сетевой разъем кажется слабоватым. Ток всех нагрузок протекает через него, а переходное сопротивление контактов приличное, даже с покрытием из благородных металлов.

Спрашиваю не в качестве критики. Сам делаю подобные штуки (фильтры, стабилизаторы и т.п.), и каждый раз возникают сомнения - ставить разъем или

несъемный кабель.

С уважением,

Владимир

Link to comment
Share on other sites

Целиком и полностью согласен. Да, исключительно вопрос универсальности. Можно самому поиграться или "в люди" дать на сравнение.

Вообще впечатление от этого входного Furutech далеко не лучшее. На моноблоки ставил Viborg - ИМХО, получше будут и дешевле вдобавок.

Link to comment
Share on other sites

5 часов назад, Timvlv сказал:

ставить разъем или

несъемный кабель.

Ставить, Владимир. Хотя мы и пользуемся Вашими стабилизаторами и фильтрами с несъёмными сетевыми, но разъем был бы предпочтительнее.

Link to comment
Share on other sites

Я уже тоже склоняюсь к установке разъема, почти все предпочитают иметь универсальный разъем.

Универсальность имеет значение. Спасибо за совет!

С уважением,

Владимир

Link to comment
Share on other sites

14 часов назад, Timvlv сказал:

Добротный получился аппарат.

Спрашиваю не в качестве критики. Сам делаю подобные штуки (фильтры, стабилизаторы и т.п.), и каждый раз возникают сомнения - ставить разъем или

несъемный кабель.

С уважением,

Владимир

Роману на Сундуке в качестве примера показывал фото Ваших  готовых устройств,чтобы он свой мог привести в нормальный вид.Судя по его фото у него это получилось.

Link to comment
Share on other sites

Рома когда ты выставил еще на законченное изделие сперва на АП потом на Сундуке я же сразу написал,что руки бы оторвать за такое...🙂. Не зря значит я писал. Ты ведь тоже хмыкал когда мою коробочку с Али увидел на АП..не зная окончательного результата.😉 По итогам же у меня получились отличные изделия(дорогие и качественные)..вот тебе и хны.


Link to comment
Share on other sites

Роман, как вы поступили с заземлением/занулением? У вас зануление от сети или отдельное заземление? Клемма "зануления" сети соединена с клеммами "заземления" потребителей?

Link to comment
Share on other sites

Ясно, спасибо!

Сделал себе подобный сетевой фильтр, правда комплектующие скромнее (фильтры от стиральной машины, телевизоров, компьютеров и т.д.). Польза от него заметна невооруженным ухом. Но фильтра постоянки у меня нет, надо попробовать...

Link to comment
Share on other sites

Так тут тоже, как бы ничего особенного. Самое дорогое, это корпус и розетки 😉 Их и попроще можно.

Кондёры по 39.000 с шикарными креплениями! несколько лет предлагал, где только можно было - никому не нужны.

Развел - Tara Labs Prism Omni - тоже хорошо - больше не валяется 😀

Link to comment
Share on other sites

28.01.2022 в 10:13, Кружка сказал:

 Давно хотел причесать у себя вопрос коммутации электропитания, да всё как-то руки не доходили.
Приобретать начальные изделия не понятного качества и происхождения не хотелось; с запросами брендов жаба не соглашалась.
 В какой-то момент для будущего распределителя были заказаны розетки Furutech FI-E30 в золотом и родиевом вариантах, но подобрать подходящие корпуса оказалось задачей. Вариант изготовления классического “удлинителя” также не воодушевлял.
 Полистав Ali внутренний консенсус остановился на полноразмерном корпусе в стиле основных компонентов системы. В хозяйстве нашлись добротные комплектующие индустриального класса прозябающие без дела. Не хватало самой малости.
  В итоге возник компонент, аналоги которого, лично мне, на глаза не попадались.
  Во первых, это качественный распределитель питания с индикацией положения подходящей фазы. В нём размещены два идентичных фильтра постоянки на каждые 3 розетки с дополнительной развязкой EMI фильтрами. Плюс личное пожелание - два линейных стабилизированных выхода по 12в (в других условиях могут быть использованы как триггер). Мне также удобна возможность подать питание на все устройства одной кнопкой.




Серьёзный агрегат. У меня поделка намного попроще, но... Когда-то сделал и несколько лет служит верой и правдой. Со временем только добавил цифровой индикатор напряжения  сети. s47140907.jpg.70000bd9dfac20050b87388dc4eca615.jpgs10581387.jpg.6567aa0352308d0b8827f876d34ca893.jpgs03173669.jpg.639cd079d4e39a04fffe2e87ce65f706.jpg

  • Like 1
Link to comment
Share on other sites

  • 1 month later...

Позволю показать свое творчество... прошу сильно не пинать... пользуюсь этим устройством 1 год... полет нормальный...

MICRO VOL AMP v1.1
Это многофункциональное устройство со следующим функционалом:
- регулятор громкости на реле - стерео;
- регулировка баланса;
- селектор входов аудио стерео сигнала 7 входов;
- селектор выходов аудио стерео сигналов 7 выходов;
- силовой блок включения/выключения усилителей 7 шт (с функцией софт-старт);
- управление с пульта ДУ и/или энкодеры 2 шт;
- индикация LCD1602 или 7-ми сегментные индикаторы 8 шт в ряд;
- большая вариативность настроек управления.
Получился многофункциональный комбайн для управления 7-ми стерео-усилителями в одной аудио стойке.
Это устройство избавит Вас от неудобств при замене усилителя или использовании нескольких усилителей или источников сигнала в Вашей АУДИОСТОЙКЕ... все управляется не вставая с дивана...

Ссылочки на виде...














































Edited by Климентий
  • Thanks 2
Link to comment
Share on other sites

Ну как сказать... за что... всегда найдутся критики... то реле китайские... то разъемы не те...и т.д.

Делал для себя поэтому золотые и платиновые детали не применял... по этому пункту прошу не пинать.

Ну и схемка для общего понимания процесса


И соответственно Устройство в работе в стойке... на данный момент в стойке 2 транзисторных моноблока и 2 ламповых моноблока. Одна пара акустики. Далее в стойку встанут еще разные усилители... Селектор позволяет наращивать мускулы стойки 🙂 следующими встанут 2 моноблока на германиевых транзисторах. Хочу в одной стойке собрать все возможные схемотехники основные, вплоть до цифровых Д-класса... благо все коммутируется пультом не вставая с дивана 🙂






Edited by Климентий
  • Like 3
Link to comment
Share on other sites

Идею такого УСТРОЙСТВА вынашивал много лет в голове... как появилась техническая возможность... сразу реализовал... пришлось осваивать программирование микроконтроллеров... проектирование печатных плат вручную без средств автоматизации, старый добрый Sprint Layout 6.

Одна плата силовой части чего стоит... как пример...






Когда выкладывал данный материал... Была интересна реакция общественности на и такое изделие... В результате ни вопросов ни комментариев технических... Напрашивается два вывода... Либо никому не интересно обсуждать сложные устройства... Проще ковырять схему 50-х годов на двух лампах... Или никто ничего не понял из того что я выложил... Вопрос... А стоит ли тратить своё время на публикацию материалов... Если это никому не нужно... Мне допустим как автору обидно... Ведь хочется обсудить... Может и что-то доработать... Услышать мнение со стороны и тд... А в ответ только молчаливые лайки...

  • Like 1
  • Thanks 1
Link to comment
Share on other sites

Это просто означает, что всем всё очень нравится :). Потому как действительно здорово получилось.

Link to comment
Share on other sites

09.03.2022 в 10:57, Климентий сказал:

Когда выкладывал данный материал... Была интересна реакция общественности на и такое изделие... В результате ни вопросов ни комментариев технических... Напрашивается два вывода... Либо никому не интересно обсуждать сложные устройства... Проще ковырять схему 50-х годов на двух лампах... Или никто ничего не понял из того что я выложил... Вопрос... А стоит ли тратить своё время на публикацию материалов... Если это никому не нужно... Мне допустим как автору обидно... Ведь хочется обсудить... Может и что-то доработать... Услышать мнение со стороны и тд... А в ответ только молчаливые лайки...

Принесу свою репутацию на алтарь автора...))) не правда твоя, были у меня вопросы, и платы есть, и даже корпус вырезал по твоим чертежам, но до сих пор не сделал, а потому, что знаю, ща встряну месяца на три, и все остальное встанет)))  обещаю себе, что доделаю)))

Link to comment
Share on other sites
