Да , вот именно , все так , в голове именно такое и крутилось типа - немцы, пауки итд , просто дело в том что все такое раньше видел только в интернете , а в руках как то очень редко приходилось иногда держать лампы типа железные черепашки немецкие с такими разъемами итд , вот по этой причине для меня это как то , можно сказать , диво дивное , как правило я пользую всегда , либо октальные панели или пальчиковые . Вот еще две лампы , что упали с неба ( достались по наследству ) из этого же ряда , а точнее из этой же коробки , GZ2 и G2504 и фиг знает что за панели к ним нужны . пауки или кресты к первой , и даже не знаю как называется панель ко второй большой лампе , что с 4рмя штырями .

1. Во блин , хех , нифига себе - сказал я себе !!! Я так от фонаря сказал что гз 34 , и оказывается угадал ,. У меня тоже есть кенотрон гз34 но он совсем другого исполнения , и у него края анодов как бы с волнами что ли , спасибо что все разъяснили - GZ34 Mullard , made in Holland. Видимо он совсем древний и точно не позже 50ых годов , остается тогда его только промерить на выход тока по факту . 2. Что касаемо первых ламп F2A11 , хоть вы и дали весь формуляр на них , но боюсь запутаться и где то ошибиться итд . Это я про то , что не могли бы написать как их промерить ? напряжение анода , напр. 2ой сетки , напр. перв упр. сетки отрицательное , или как промерить в триодном включении итд .Таких мудреных панелей у меня нет , но сделаю переходник под октальную серию и в л1-3 .

Вот такой как я понял кенотрон еще , внутренности чем то схожи с GZ34 , более ни чего не известно .

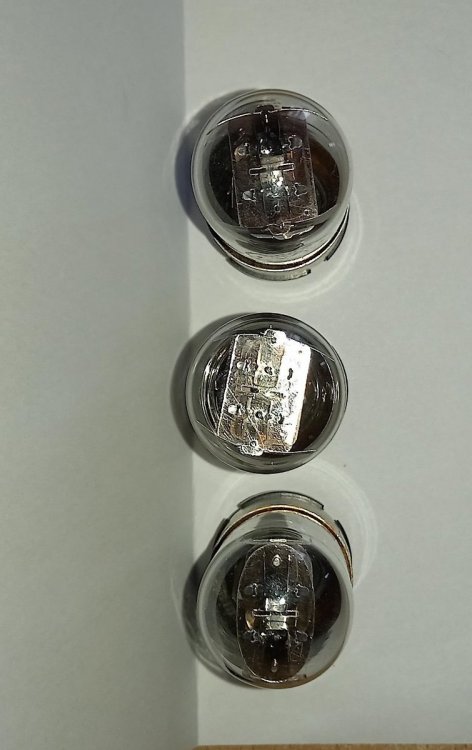

Пара вот таких радиоламп . помогите с опознанием типа , маркировки итд .

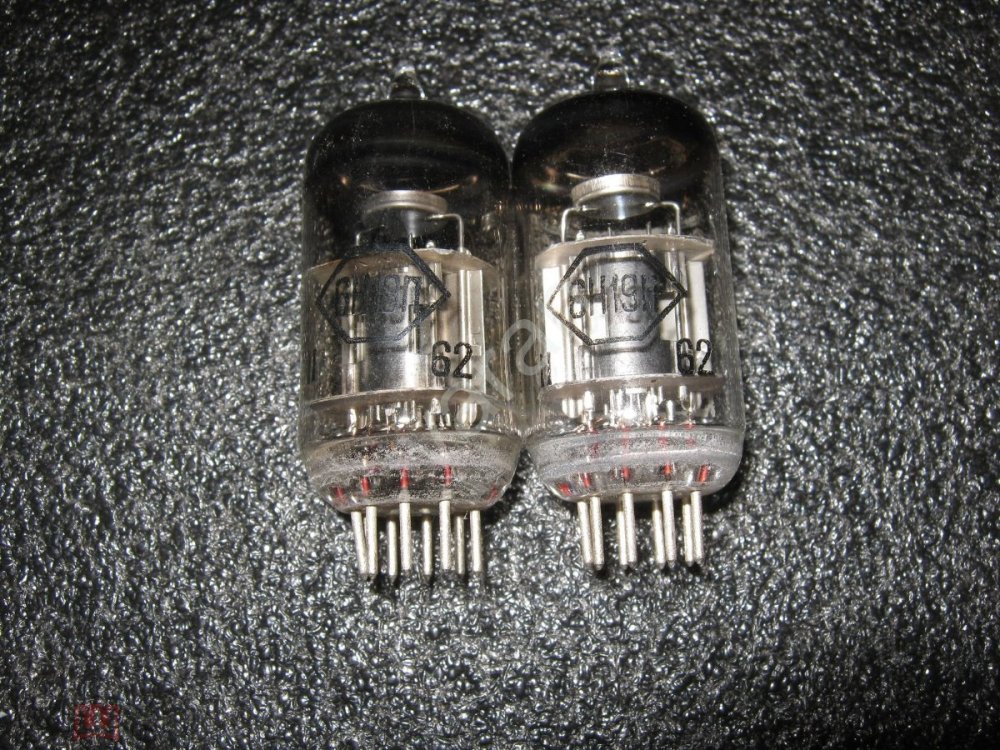

Для ознакомления , кто не в курсе , 6н19п двойной триод с двумя сетками в каждом триоде ( управляющей и катодной ) век живи и век дивись . ZOV .............................................................................................................................................. Нацистов будет судить Бог Мое дело их к нему отправить ( В.В.Путин главнокомандующий РФ )

Слова и золотые и умные , то же самое что и - Ученье - свет , а неученье - чуть свет и на работу ((((( Все осознал , плохо слушал , все исправлено !!! Замеры переделал по умному совету кудесника - анод + 200в ,С2 + 100в , см - 8в , ( регулировка динамики не понадобилась ) ZVO

VSS да не особо то дружу с компьютером , и с программами тем более , как то так исторически сложилось , что у меня грамотешки маловато , за плечами 8 классов школы и ПТУ , но все равно спасибо за совет , так же и Гэгэну благодарность за помощь . Не стал особо ни чего мудрить , за основу . взял карту на лампу 6п13с , на ней все подходит для E130L , единственное что штырьком для шкалы крутизны ,проткнул отверстие под 30ма/в , вместо штатного -15 ма/в . Ну и конечно по быстрому изготовил переходник с 6п13с на E130L так как распиновка контактов кроме накала и первой сетки , была иной . Однако ,в процессе замеров , шкалы тока анода оказалось мало в 150ма карты 6п13с , пришлось смещение вместо минус 15.5 в поднять до - 18в , и все лампы протестировал без особых приключений на пятую точку . Пожалуй единственное неудобство доставляла плавкая вставка прибора Л1-3 , которая дважды вылетала на самом интересном месте , пришлось ее по беспределу заколхозить хех . Uа - 250в , Uс2 - 180в. . Uсм - 15.5в ( -18в. ) Правильно я все делал или не очень , это уже не суть важно , все это уже история , главное есть итог , как говорится - ЛЮБОЕ РЕШЕНИЕ КОМАНДИРА СЧИТАЕТСЯ ВЕРНЫМ ЕСЛИ ОНО ДОВЕДЕНО ДО КОНЦА !!! Z Z Z Z Z Z Z Z Z

Спасибо VSS , на 12AY7 карту сыскал , на том сайте куда указали по ссылке , но хотелось что бы все замеры по уму были , так сказать по стандартному анодному + 250в , как у 12ат7 .12au7 . 12ax7 .....а не +150в. Особо греть голову не пришлось , померил лампы 12ay7 как в родном даташите на них ( Uа- 250в. Uсм.- 4в.) по карте на еес83 , изменив ( растянув) коммутацию шкал - напр. см , крутизны и тока анода , перестановкой штырьков в соответствующие отверстия прибора , и вопрос был закрыт по этой позиции. п.с. На E130L , буду составлять сам , чем где то искать , похоже много быстрей будет . Z Z Z Z Z Z Z Z Z V V V V V V V O O O O O

Поделитесь картами для измерения на Л1-3 ,Л3-3 у кого есть на лампы 12AY7 и E130L буду очень признателен ? ZOV

ДАННАЯ ТЕМА ЗАКРЫТА ( НЕ АКТУАЛЬНО ) !!!

ТОРГОВЛЯ ПРЕКРАЩЕНА . ТЕМА БОЛЕЕ НЕ АКТУАЛЬНА !!!

Электроизоляционная двухслойная лента .Первый слой - полимер с содержанием слюды . Второй слой - сетка из стекловолокна . Внешний диаметр рулона - 10.5 см. . ширина - 2 см. Длина - ? Хорошо подойдет , для изготовления трансформаторов и прочего . 150р.моток .

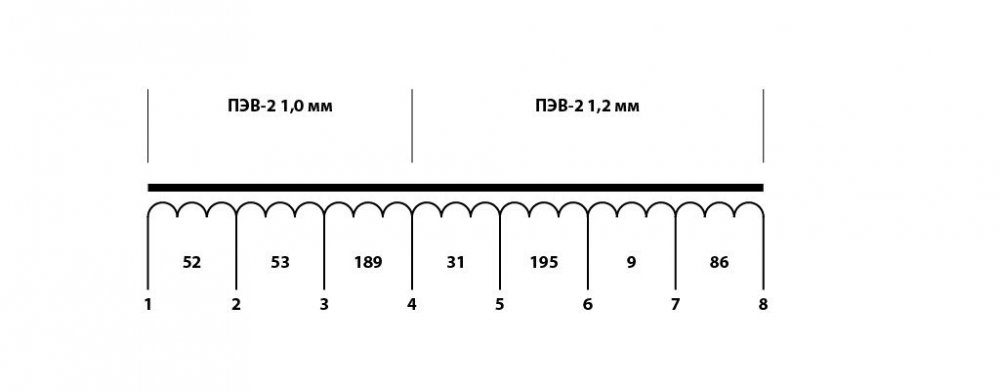

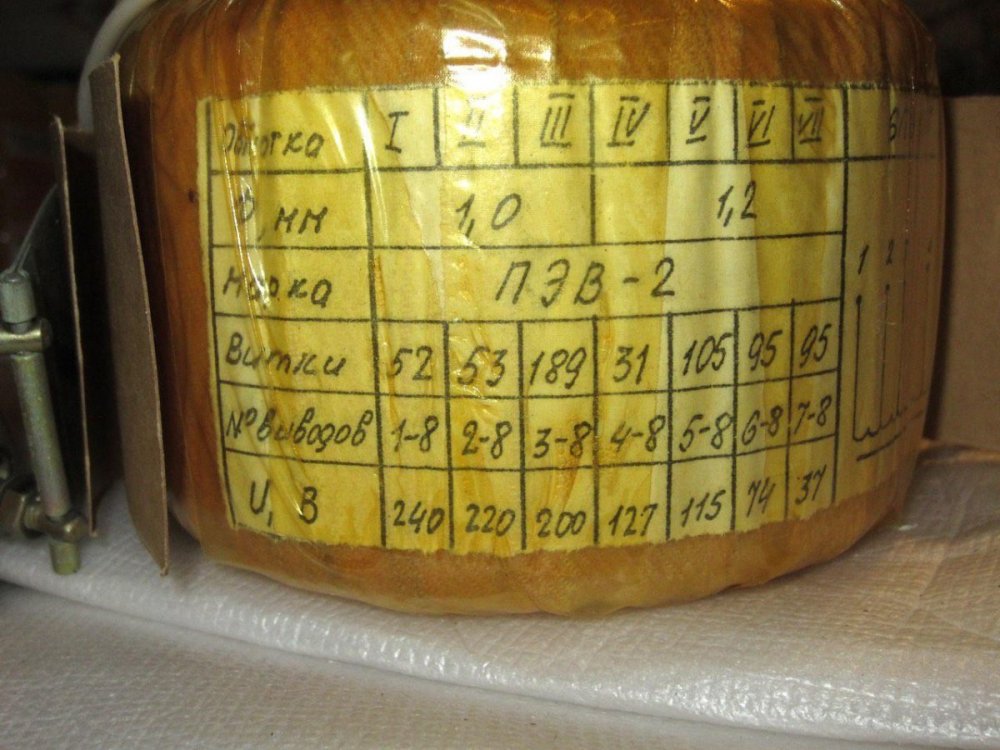

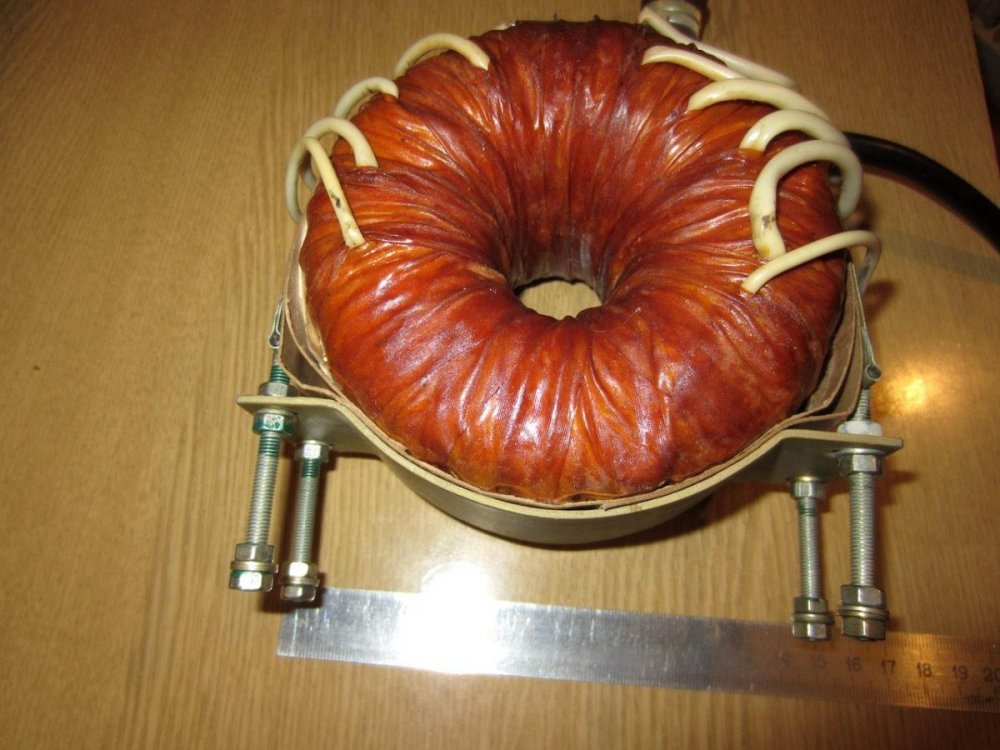

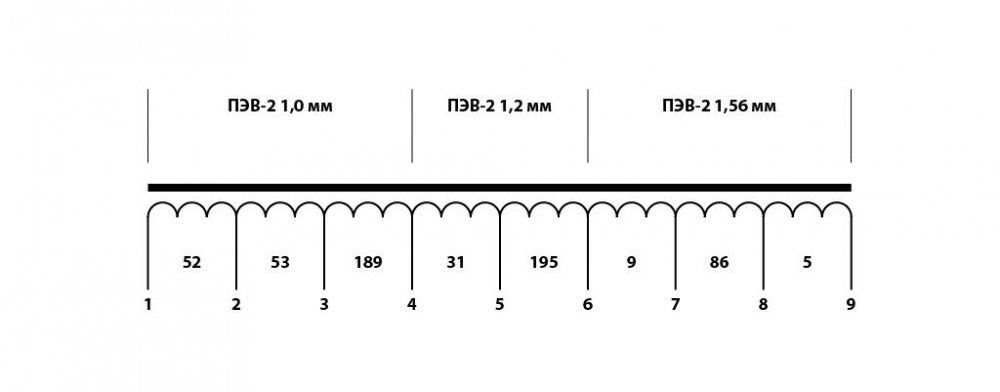

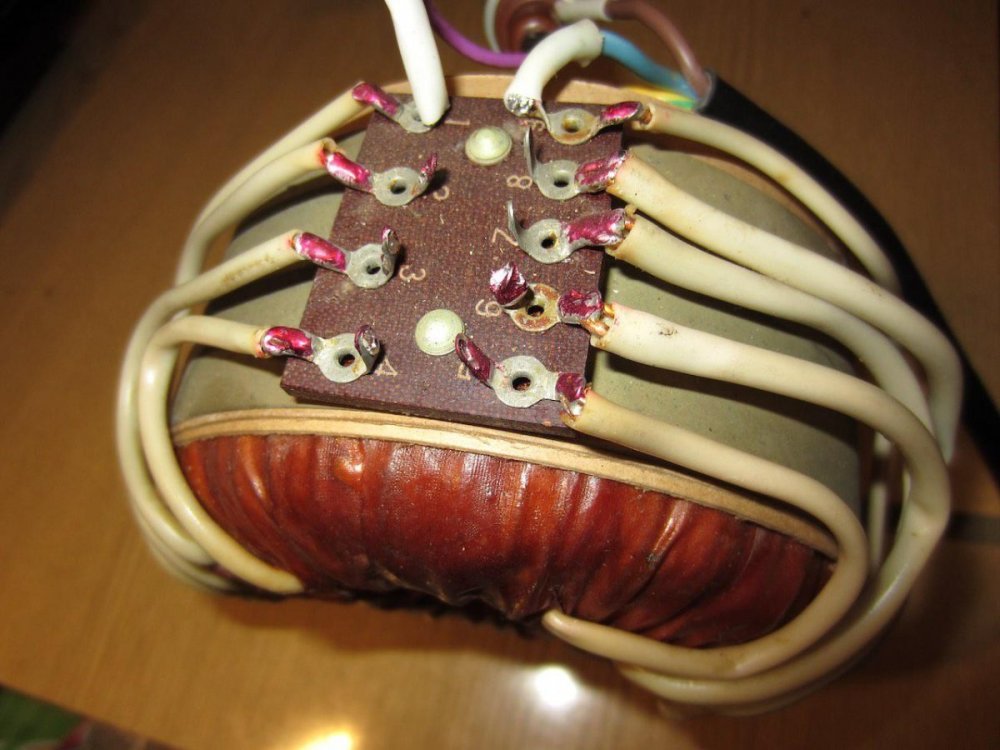

Автотрансформаторы . По железу наверное Ватт-500 Сталь Э-320 , можно использовать всю обмотку как первичную , намотав вторички которые требуются по току и напряжению . Демонтированы из блоков питания П-133 1500р.шт. Трансформатор питания тор , . от генератора гз-33 или гз-34 1500р.

1. Трансформаторы выходные от самых первых двухтактных радиол ,,Симфония 2,, она же позже ,,Симфония 003,, в идеальном состоянии , очень хорошо подойдут для знакомства с ламповым звуком , тем кто делает первые шаги в ламповой схемотехнике . 6000р.пара. 2. Трансформаторы КИПовские входные фазоинверсные Уа4.739.005 ( 79нм пермаллой ) можно использовать как есть ( в двух вариантах ) либо Ктр. 1:1.2 либо одна из вторичек с поворотом фазы на 180гр. Ктр. 1:0.6 x 2 , Но самое лучшее . что на их сердечнике получается , это намотка входных автотрансформатором аттенюаторов с отводами . 1000р.пара . 3. Лампы 6н27п 1966г. самые первые со штампами - ,,опытная,, в работе не были . по 500р.

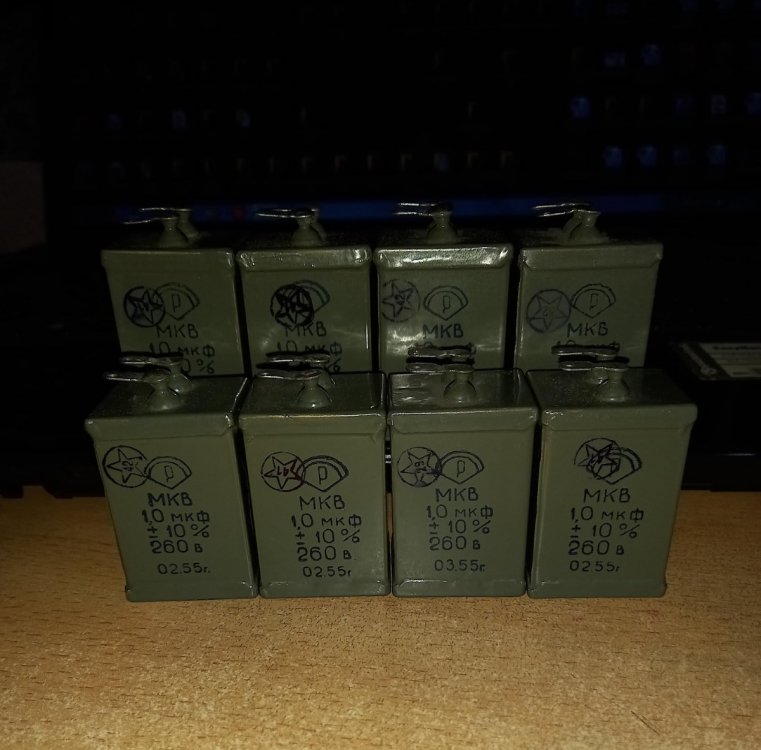

Конденсаторы МКВ 1 мкф Х 260 вольт .1955 г. БЕЗ ТОРГА 2000 р.шт. Ни каких утечек нет , легко держат 450 вольт постоянки .

Лампы 6н8с импульсный вариант ( перф.аноды) 3 штуки , КАК ЕСТЬ по 2500р.шт.

. Конденсаторы силовые полипропиленовые EPCOS 200 мкф . геометрические размеры цилиндра в см. - 13 х 6.5 без крепления и контактных клем , вес 480 грамм. ЦЕНА ВВЕРХ - 1000Р.шт. 6н8с бронь за familyvalues

ТЕЛЕФУНКЕНЫ EСС 88 ПРОДАНЫ !!!

Лот конденсаторов продан Илье !!!

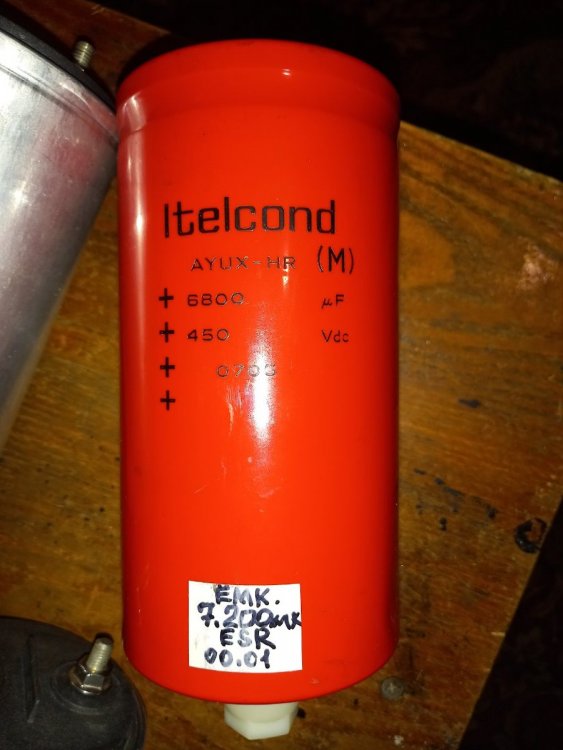

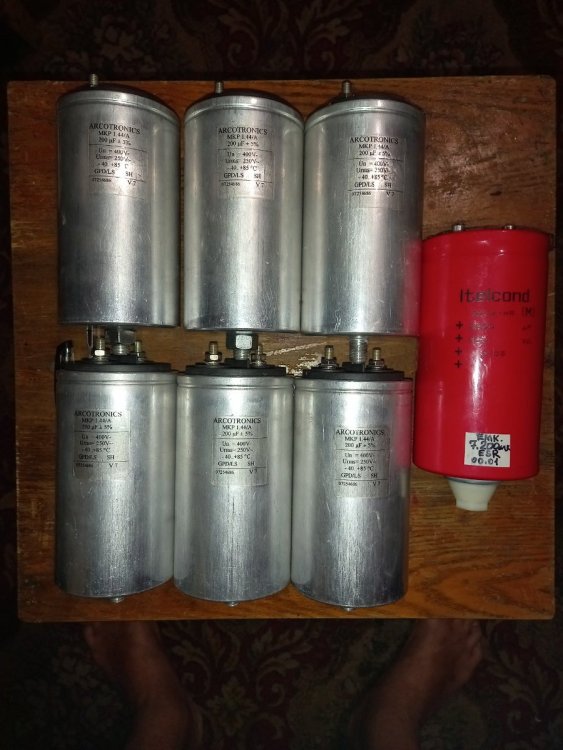

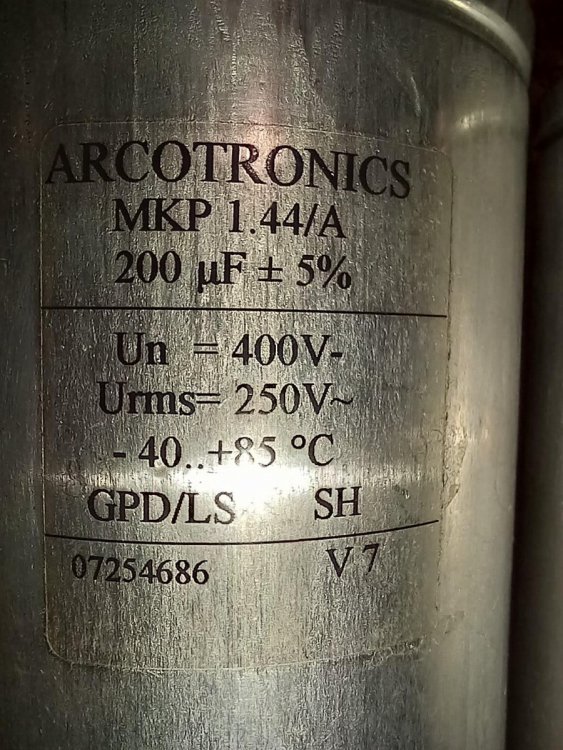

Продам СТРОГО ОДНИМ ЛОТОМ !!! , конденсаторы полипропиленовые неполярные ARCOTRONICS 200мкф х 250в. AC + эл. конденсатор ITELCOND 6800 мкф х 450в. из расчета 600р.шт. отправка транспортной компанией боксбери включена в эту стоимость . геометрические размеры и вес . МКР конденсаторы - 14 см х 7.5 см 680 грамм Электролит - 14.5 см х 7 см 1.03 кг.

Всем дорого здравия !!! Ни чего не могу найти про характеристики этого польского динамика . кроме сопротивления 4Ома . Поделитесь данными если кому что то известно ?

ВСЕ ЛАМЫ 6Н1П И 6Н2П СНЯТЫ С ПРОДАЖИ . Пара ламп есс88 телефункен 4000т.р Лампы 6au6/ef94 4шт за 2000р. Параметры измерил , работали или нет не знаю , как есть .

ВСЕ 6Н9С ПРОДАНЫ !!!

Здравствуйте. Ну так , 6н2п точно новые , все IV-1955г. + 1шт. 1956 г. синие печати + вп , на каких есть, на каких подтерлись , проще говоря лампы новые 6н1п мэлз то же есть печати синие , то же новые , Но честно говоря , скажу так - лампы 6н1п и 6н2п -КАК ЕСТЬ !!! ДЛЯ ЭТОГО И СДЕЛАНЫ ЗАМЕРЫ , ТАК ЧТО САМИ ОЦЕНИВАЙТЕ ЧТО И КАК

Радиолампы 6н8с и 6н9с , 700 и 500р.шт. Как есть , что работало. что не работало. не известно .
