Dalex

Куплю два трансформатора ТА-66.

Я в начале темы невнимательно посмотрел на данный трансформатора. По таблице видно что у него 16 выводом. У моего трансформатора так же 16 выводом но просто другая нумерация. Так что можно смело использовать намоточные данные для этого трансформатора из таблицы.

В начале прошлого года познакомился через другой форум с Дмитрием. В результате знакомства Дмитрий мне отправил несколько перемотанных головок (Корвет-128, ГЗМ-105, Numarc) и два варианта повышающих трансформатора, для того что бы я сам оценил изделия в своей системе. На тот момент основным корректором у меня был на 12ж1л с распределенной коррекцией, универсальный под все типы коррекции. Вертушки две - Браун ПС-500 и Техникс СЛ-1700. Сейчас корректор гибридный, в другой ветке есть фото и схема. На сегодняшний момент я полностью перешел на изделия Дмитрия. Меня все устраивает. В настоящее время в эксплуатации две перемотанные головы ГЗМ-128 на Техниксе и Shure M95 на Брауне. В запасе лежит перемотанная Shure M55. Оригинальными вставками обеспечен полностью, как говориться хватит до конца дней. Две пары повышающих трансформаторов. В итоге я получил тушку с малым выходом как у МС но с возможностью замены вставок. Повышающий трансформатор, согласованный с головкой. PS. В результате прослушивания моей системы, еще один Новгородец полностью перешел на изделия Дмитрия.

Прибыл трансформатор. Вот что получилось, может кому пригодится. Результаты измерений № вывода Напряжение на выводах Нагрузка резистор 27000 Ом Тип провода и диаметр Можно предположить 1-2 Сеть (228 В) 3 Экран 6-7 10 В ? ПЭТВ 1,8 7-8 10 В ? ПЭТВ 1,8 13-14 20,5 В ? ПЭТВ 0,75 14-15 20,5 В ? ПЭТВ 0,75 16-17 20,5 В ? ПЭТВ 0,75 17-18 20,5 В ? ПЭТВ 0,75 24-25 184 В ? ПЭТВ 0,2 29-30 41 В ? ПЭТВ 0,16

Да это без проблем. Единственное что сам трансформатор реально в руках у меня буде в конце неделе, вот тогда и проведу все измерения. А сейчас спрашивал для того что бы набрать необходимой тех. информации, может у кого есть реальные данные по этому трансформатору. Проведу измерения, выложу результаты для общественности. Тем более трансформатор ну очень хорошо изготовлен. Может кому пригодится,

Измерить напряжение нет проблем. Выводы 1-2 это сетевые. Вывод 3 это экран. Это понятно. Интересуют в первую очередь нагрузочные характеристики. Диамерт провода вторичных обмоток и соответственно какой ток.

Имеется силовой трансформатор с маркировкой 4.700.861 предположительно от Е7-12. Нашел только одно описание, но из этого описании вижу что количество выводов 19, а у меня только 16. Возможно были модификации этого прибора. Может у кого есть точные тех. данные на этот трансформатор.

Лампа наша 1579, сегодня за балон потянул так и вытянул. Попробую БФ-2, нашелся дома.

Подскажите, чем склеить цоколь со стеклянным балоном лампы.

Вот этого и боюсь. В мелкоскоп сразу после первой мойки вряд ли что увидишь. Если будут изменения в худшую сторону, разрушение стенок звуковой дорожки, так это проявиться не сразу/, а через какое то время, хотя могу и ошибаться.

Вот так форум превращается... Ключевая фраза "За дорого"

Справедливо подмечено.

Блок питания корректора у меня выполнен немного иначе чем у автора. Ток первого каскада 5 ма и рассеиваемые мощности минимальны. Дополнительная лампа больших плюсов не даст, а вот конструкцию утяжелит. А вот избавиться от конденсатора в катоде 6н9с хотелось бы.

Все нравится. Моет не плохо. В начале пластину мою с мылом, затем споласкиваю, затем замачиваю в воде от получаса до как получится. Затем под вакуум в машине, далее спиртовой раствор и еще раз вакуумом и сушка на воздухе до полного высыхания. Хочется попробовать, что то новое. Надеюсь что будет удалять глубинную грязь. Вакуумным способом не всегда получается. Вот и спрашиваю, будет ли заметная разница между двумя способами помывки. Интересует в первую очередь необходимые параметры ванны, частота ультразвука и минимальная мощность, что бы не попасть на проблемы. А то после непредсказуемого результата можно весь винил отнести в утилизацию. Все остальное понятно.

Ни кто не ответил. Значит реального опыта в использовании ультразвука в мойке винила нет. Как всегда, пойду своим путем, путем проб и ошибок.

Задумался в приобретении ультразвуковой ванны для мойки виниловых пластинок. Информация в сети противоречивая. Может у кого есть реальный опыт. Подскажите на что обратить внимание. Сейчас мою винил с помощью обычной вакуумной машиной Pro-Ject Будет ли разница в применении ультразвука по сравнению с вакуумом.

Второй, очень компактный надо сделать. И еще хочу импульсный блок питания применить, уже из китая идет. https://aliexpress.ru/item/1005001948760459.html?spm=a2g2w.productlist.0.0.3b013c69YB5AII&sku_id=12000018192145879

Спасибо. Короче надо брать кучку разных светодиодов и на лабораторном источнике отбирать по току и падению напряжения.

Для АЛ107В в каких пределах рекомендуете ток?

Вот это правильно. Буква важна, нужен АЛ107В. 1539932453-4-15181.pdf

Анатолий, я так понимаю, что для АЛ107 необходимо обеспечить прямой ток 100 мА. Буква в маркировке светодиода не важна.

Вот об этом я и подумываю.

Фото стойки.

Фото собранного корректора.

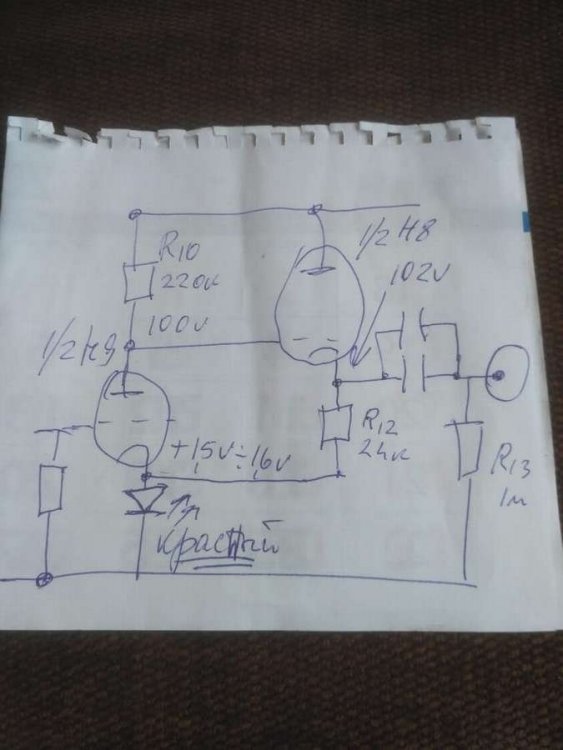

Долгими осенне-зимними вечерами собрал очередной корректор по схеме Виктора из Владивостока - http://easytubeamp.com/eshhe-odin-pravilnyj-komplekt-gibridnyj-riaa-korrektor/ Пока окончательно не ввели санкции по всем направления, смог получить три пары подлинных и подобранных транзисторов 2SK369 из штатов. Схема собрана работает, все устраивает. Стоит на повестке дня собрать еще один такой же корректор, но в более компактном варианте. Один мой знакомый посоветовал организовать смещение выходных каскадов с помощью светодиодов. Ни когда не пробовал такой вариант. Подскажите какие подводные камни могут возникнуть при реализации такого варианта смещения именно по такой схеме. Дело в том, что я буду делать первый каскад на полевике очень компактным и на печатной плате, дальнейшая модернизация на предполагается. Будет сразу чистовой вариант. В рабочую конструкцию лезть уже не хочется, она уже стоит в стойке. Конструктив выполнен к корпусе от вертушки Braun PS 500 для аналогичного вертака.
