ТаргеТ

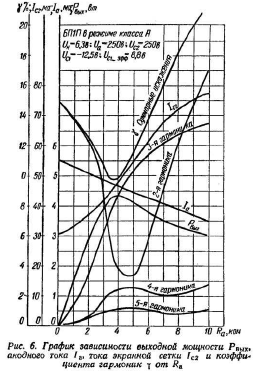

Интересный вариант (усилитель больше для рока), для его реализации на вторую сетку надо подать напряжение на 10-15% меньше чем анодное, только как это реализовать? через делитель напряжения от Еа? По графику в тетродном включении Rаа около 7К в "А" классе.

Спасибо. Силовой трансформатор есть. Поэтому для вых. каскада следующие режимы будут: Еа +280В, ток 0,1А (две обмотки на каждый канал, режимы для одной), выпрямление - мостовая схема на ПП +CLC Посмотрел ВАХи, надо с чего-то начинать. С учетом того, что для начала есть вых. трансформаторы со следующими данными: Толщина набора 30 мм. Толщина пластин 0.35мм, S=9 кв.см. Имеем первичной обмотки 2700х2, итого 5400 витков. Имеем нагрузку динамика на 4 ом. Имеем 139 витков вторичной обмотки. 5400 делим на 139 витков, получаем Ктр 38,85 38,85х38,85= 1509 1509х4 Ом получаем Raa - 6036 ом ( учетом активного сопротивления первички 6,4К). Делим 6,4К на 2 для А класса, получаем Ra -3,2К на плечо. Выходит, что 6П18П (0,9~1к), так? Надо с чего-то начинать в макете. Если не понравится - выходники под перемотку.

Не совсем понимаю изложенное Фленжером, что и с чем он сравнивал, но вот по схеме на вых. лампах 6П1П, приведенной им в посте, есть некоторые вопросы (собираюсь реализовать РР на 6П1П или 6П18П- пока выбираю). Раскачивающий каскад ФиРН, можно ли вых. лампы перевести в псевдотриод, и какой Raa будет? Если Фиксированное смещ., то резистор утечки сетки 6П1П 250-300 К?

Скажите пож. что у вас за выходники? Где покупали?

Я еще на старом АП вот по такой схеме собрал. ЕСС83 можно заменить тангусрам или RFT недорогие или наш аналог. Вместо 5687 - 6Н6П подстроить только катодные резисторы, ну и накал ес-но. Звук динамичный, напористый, с тугими колонками без проблем. Выходные любые - все КТ до 120, елки, палки...

Ясно, Спасибо.

Не нашел подходящую тему. Если что, пож. перенесите. В корректоре давно работает EZ81, на ВАХ есть график зависимости Ia от Va, подскажите пож. напряжение между чем и чем измерять (№ ножки). Хочу понять насколько он ещё годный.

Да в том и дело что BLK - это сам тонарм, средний pin в 5DIN разъёме и он не соединяется ни с одной точкой +L-L +R-R и не соединяется с шасси корпуса, поэтому как бы висит в воздухе. Фонокабель включен в МС-трансформатор. Хотя именно от точки BLK один экран я не отрывал, но отрывал один экран с другой стороны кабеля и было хуже. Может потом - надоело их туда сюда паять, музыку слушать охота.

Что не так в этом кроссовере?

Это нормальное экономическое поведение. А Вы ещё и специалист по расчету себестоимости продукта? Я Вас уверяю (как специалист в области ценообразования), цена тут же из копеечной станет рублевая, а затем долларовая. Что за АС-то? А то даже не понятно о чём речь.

Перепаял несколько вариантов, наилучший результат по мин. фону дала такая схема распайки.

По Вашим понятиям, "нормальный" - это с мундорфами и дженсенами? И снижение сопротивления катушки с 6 Ом до 2 Ом? Такое снижение всегда во благо? Вы их сможете увидеть когда отечественные объёмы производства АС сравняются с глобальными, так как И, отсекая острой бритвой невероятные события, резюмируем, что отечественные производители нас так и будут радовать. P.S. Я, например, тоже себе в корректор поставил танталовые резисторы, не пожмотился, так сказать, порадовал себя.

Давайте по гамбургскому счёту... Из Ваших длиннющих постов и пояснений я пока только вижу Ваш маркетинг по продвижению услуг по апгрейду фирменной акустики. Кто-то повелся... и дал Вам возможность заработать. Вот если бы во всех фирменных колонках стояли лучшие и отборные детали, то что тогда? А так и у Вас хлеб с маслом, что хорошо.😀

На верхнем моем рисунке провод -R соединен с экраном кабеля со стороны фонокорректора , а на Вашем рис. со стороны источника, но в обеих случаях второй конец экрана висит в воздухе, т.е. цепь помех разомкнута. Именно по Ваше схеме у меня распаяны все межблочники. Теперь какой лучше соорудить фонокабель: есть Моgаmi 2964, где 1 жила в экране (коаксиальный) и на -R припаять экран, а на +R сигнальный провод, и есть 2-х проводной балансный Mogami Neglex 2549 и распаять его как на первом рисунке, т.е. со стороны разъёма 5 DIN сигнальный провод+R и другой провод -R, а экран в воздухе. Со троны RCA (корректор) провод -R соединять с экраном. ??? Использую как МС (АТ33) так и ММ головы (АТ13), тонарм SAEC 308.

Анатолий Иосифович с Днём рождения. Здоровья и терпения, всего наилучшего.
