Svjatoslav

Здесь это правило категорически не работает на самом старте. Отбрасываются не то что точки зрения, а целые концепции, готовые проекты и конструкции, давно реализованные в железе, имеющие инженерное обоснование и проработку, вместе с их авторами. Поэтому не имею никакого желания оставаться, и рекомендовать кому-либо здесь обосновываться.

Прошу администрацию форума удалить мой аккаунт, темы, и все сообщения.

Кто-нибудь объяснит, почему моя отдельная тема по однотактнику SE6Ф6С оказалась ликвидированной, а её содержание переместилось сюда, в не подходящую для неё тему? А ведь некто твёрдо обязывался не удалять темы, по "старой доброй" традиции АП.

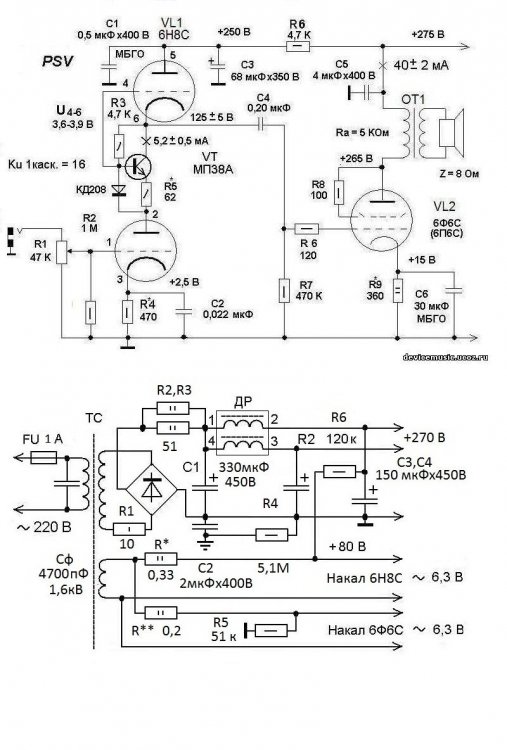

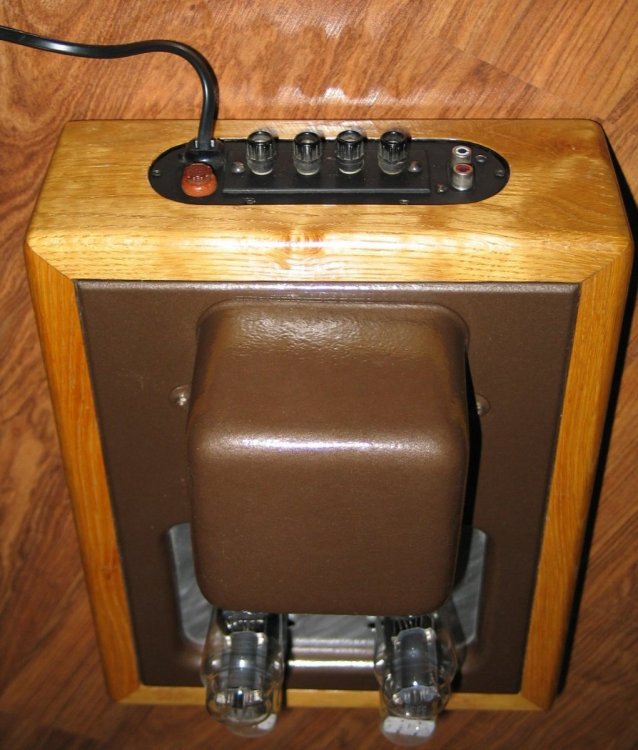

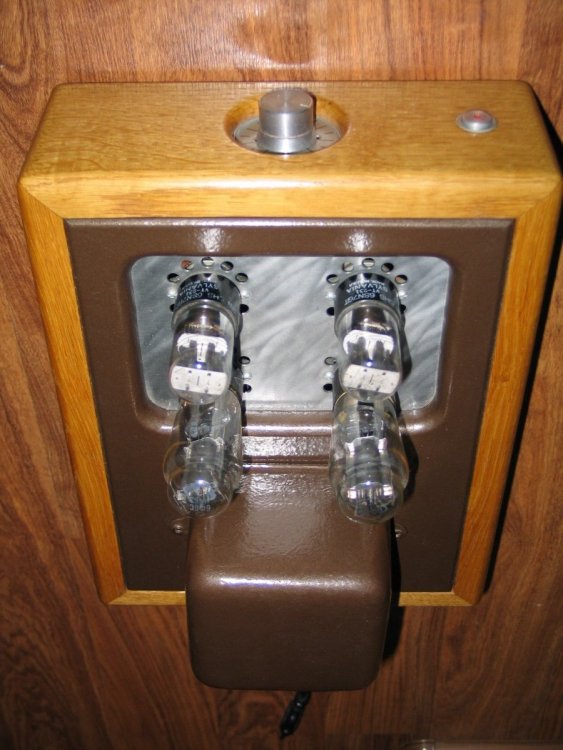

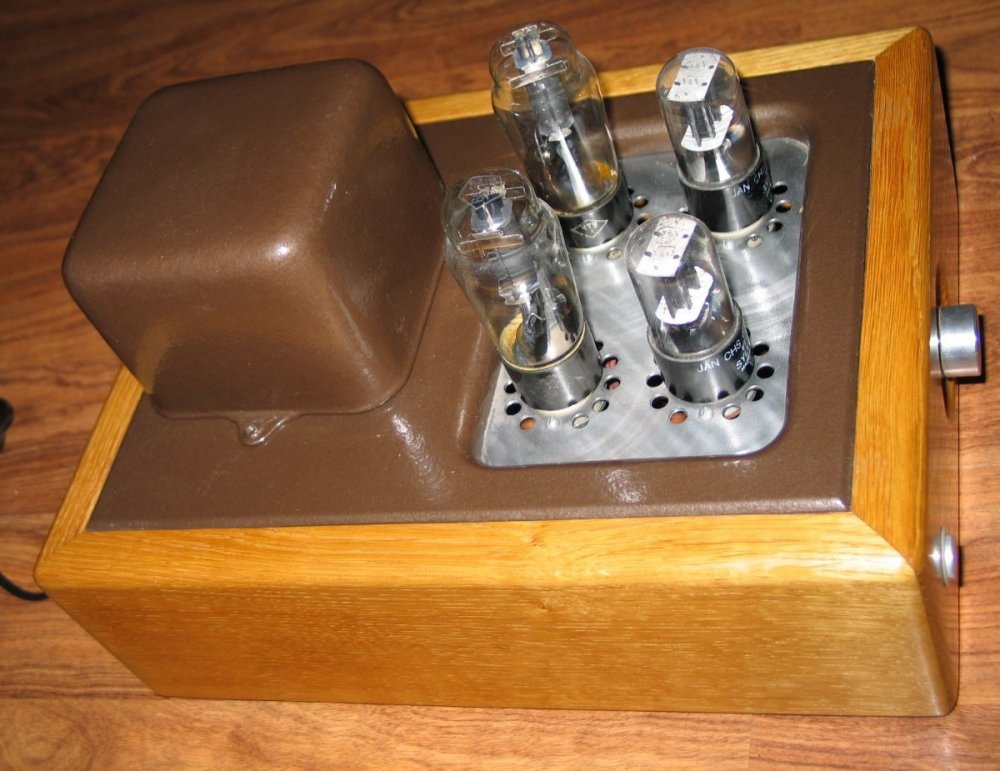

Схема винтажная, "стартовая", простейшая, практически стандартная, образца 30-х годов. Кроме некоторых незначительных, но очень нужных особенностей. В СРПП внедрён ГСТ на высоколинейном германиевом транзисторе, позволивший выбрать в драйвер более токовую лампу, с более низким внутренним сопротивлением, и повысить усиление первого каксадад в полтора раза, в аккурат до требуемого уровня. Вследствие чего повысилась выходная мощность, а клиппинг стал более плавным, и менее заметным на слух. В катоде первого по ходу сигнала триода установлена корректирующая ёмкость, компенсирующая спад АЧХ за звуковым диапазоном, подправляющая ФЧХ. Её номинал можно подбирать, в зависимости от свойств конкретных ТВЗ. Выходной трансформатор в самом простом случае - доработанный доматыванием секции вторички "народный" ТВЗ-1-9. В катоде выходной лампы работает металлобумажная ёмкость сравнительно небольшого номинала 30 или 55 мкФ. Ёмкость ограничена сознательно, для организации местной ООС на нижнем краю рабочего диапазона. Межкаскадную ёмкость желательно держать номиналом повыше, 0,47...2,2 мкФ, ориентируясь на выходное сопротивление СРПП каскада, а не на резистор утечки выходной лампы. В качестве которой может быть использованы лампы 6П6С, 6Ф6М1, и их аналоги. Совместно с усилителем рекомендуется использовать АС на широкополосных головках, с чувстивтельностью не менее 90 дБ/Вт/м. Сегмент использования усилителя - для ближнего поля, например, прикомпьютерный. Или как усилитель "для спальни", для фонового, приятного, "тёплого" прослушивания фонограмм.

Результат отбора кандидатов на выходной каскад по току эмиссии катода во вложении. Статистика по нескольким десяткам ламп каждой марки, кроме 6П14П и 6Э5П. Которых было по нескоько штук, и которые не вошли в список из-за низкого значение этого показателя, ток был устойчиво ниже 130 мА. Кстати, проверялась и эмиссия 6Ф6С и 6Ф6М1. Вторая существенно уступает первой.

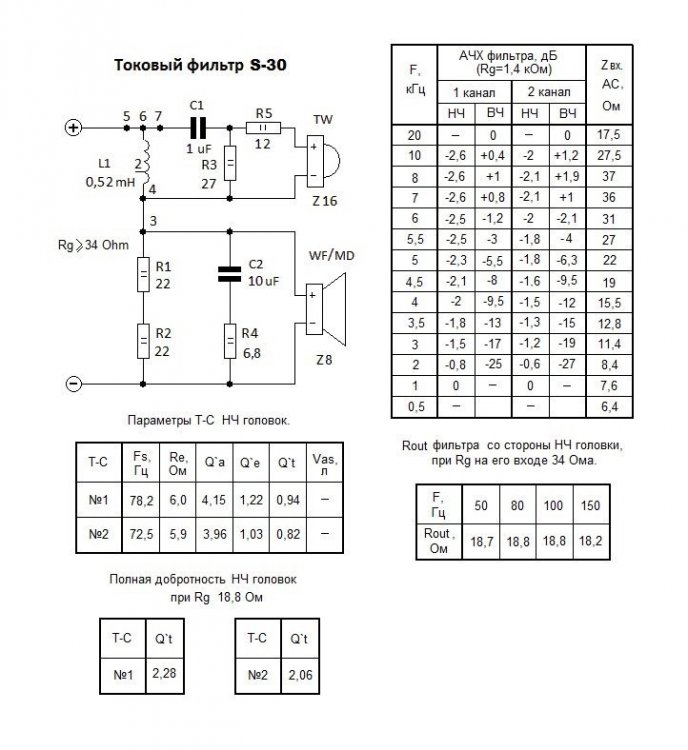

В теме будут рассматриваться именно безоосные варианты комплексов УМЗЧ-АС, в которых усилитель имеет выходное сопротивление (Rout) в разы, или на порядки большее, чем номинальное сопротивление АС. В качестве первого примера работающая основным комплектом связка двухполосной АС с фильтром и акустическим оформлением под управление током, и укороченный, двухкаскадный вариант РР усилителя на октальных лампах с ТВЗ от "Симфонии", в ультралинейном включении. Измеренное Rout усилителя 34 Ом, Номинальное сопротивление АС 8 Ом. Оформление АС - ЗЯ.

Зеркальная по отношению к ОТЛ тема, где "транзисторные" токи и АС "обычного" сопротивления. В состав комплектов входят высокоомные АС и ламповые усилители с бестрансформаторным выходом и "обычным" количеством набора ламп. Как правило, усилители РР, по схеме цирклотрона, обеспечивающего минимальное выходное сопротивление и, соответственно, максимальный ток, при полной симметрии схемы. Могут использоваться и иные схемные решения, со своими особенностями, не обязательно цирклотроны. Однако цирклотроны могут быть успешно использованы как бестрансформаторные УМ для работы на высокоомные наушники, при использовании низковольтных токовых ламп, или транзистров с триодной ВАХ. В качестве первого примера - трёхламповые моноблоки УМ бестрансформаторных цирклотронов 6П45С, работающие на массив из последовательно включенных 32 шт. 5ГДШ-4. Моноблоки размещены возле АС. На УМ работает предварительный усилитель на 6С31Б, который размещён возле источника сигнала. Шасси позволяет перевести УМ в полный усилитель, в нём предусмотрено место под ещё одну пальчиковую лампу. Максимальная выходная мощность 28 Вт при новых 6П45С, и около 21 Вт при усмаленных до такой степени, что местами через пятна на стекле не просматривается анод, с эмиссией 35-38% от средней эмиссии новых. Узел защиты АС не предусмотрен - при извлечении 6П45С из одного плеча, второе автоматически запирается, на клеммах АС сохраняется ноль постоянки. Первый комплект успешно работает несколько лет. Не обязательно использовать 32 четырёхомных динамика, можно использовать двухполосную АС формата сабвуфер + ШП динамик, номинальным сопротивлением 150-250 Ом.

А под 128 и 200 Ом? Справятся цирклотроны на 6П45С и на 6Н5С (баллон в плечо ВК), как считаете?

Наоборот, как раз самое то, для хайенда. Вполне реальная и реалиованная цель на новом витке, притом в разых вариантах. Обрыв выводов по причине того. что их тогда выводили как обычно, провдом обмотки, а это ведь микропровод. Вместо того, чтобы вывести фольговой лентой, или более толстым проводником непосредственно от обмотки. Так понял, что тема на этом ресурсе принципиально не интересна, и будет удалена в очередной раз, по старой доброй традиции АП.

Кому привычные шпалы и резина на аудиоресурсе, а кому и тема. Запад свои 800-Омные Филипсы ну точно не выкидывает на помойку. Да и не проблема диерам, считающих себя таковыми, апгрейдировать динамики под любое сопротивление, хоть на 3,6 кОм. Есть и другие решения, к примеру массив из 32 шт. обычных ШП динамиков в 4 Ома, соединённых последовательно, и работающий на него усилитель, в котором по одной широко известной лампе в плечах двухтактного выхода. А уж сделать промежуточный вариант - последовательно работающие 4 ШП с катушками всего в 50 Ом - вообще не проблема.

Вот неправда. Темы удалялись сразу, и по неведомой причине. Там даже не успевало появляться ни одного нового сообщения, кроме стартового. Дваждя открывал тему, дважды она удалялась. Оскорбился один участник форума, который был там модератором. В разделе акустики. За то что одна из АС была сделана "для карликов", с осью много ниже уха сидящего слушателя. Это сочли за "политическое оскорблеие". Надеюсь, скриншотами обмениваться не станем? Интересно, а здесь как будут обстоять дела в этом плане? Сколько продержится такая тема?

Здравствуйте, коллеги. Что-то не припоминаю "бестрансформаторных" тем на АП. Помню только, что подобные темы просто удалялись, с момента рождения.
